HC-B 10-TFQ-45/M1M20G
-
Boîtier
1586361

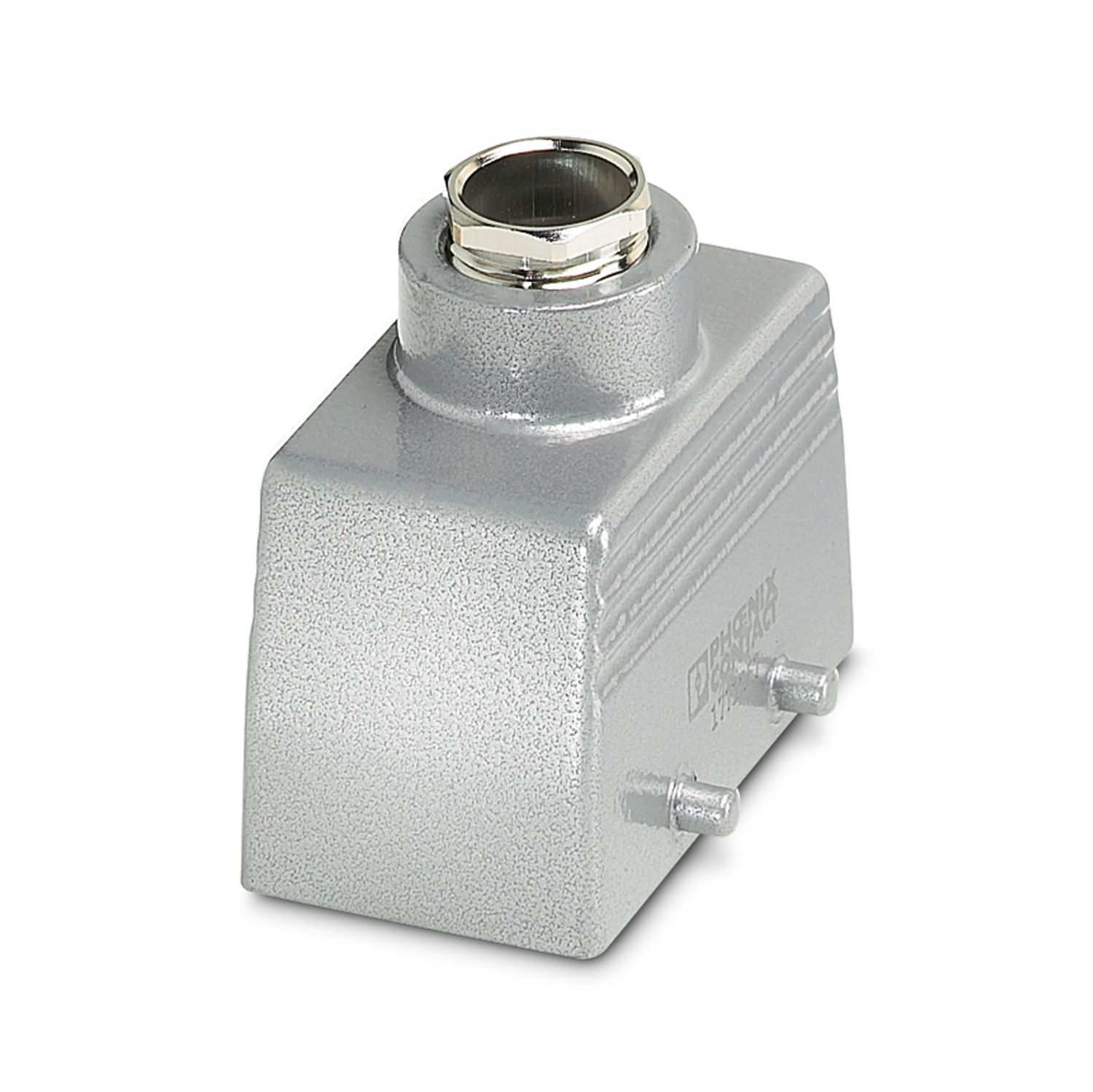

Capot, pour étrier transversal, hauteur 45 mm, avec raccordement vissé, 1 x M20, sortie de câble droite
Informations détaillées concernant le produit
| Généralités | pour isolants pour contacts HC-B10, BB18, DD42, M, K8/24 |
| Type de produit | Boîtier avec verrouillage à étrier |
| Type de boîtier | Capot passe-câble |
| Application | Standard |
| Type | B10 |
| Nombre de sorties de câble | 1 |
| Type de presse-étoupe | 1x M20 |
| Blindé | non |
| Sortie du câble | droit |
| Raccordement à filetage Pg | avec |
| Dessin coté |
|
| Largeur | 43 mm |
| Hauteur | 45 mm |
| Longueur | 73 mm |
| Ouverture écrou-chapeau | 20 mm |
| Matériau Raccordement vissé | Laiton, nickelé |
| Matériau du joint Joint d'étanchéité de câble | NBR |
| Matériau du boîtier | Aluminium coulé sous pression |
| Matériau de surface du boîtier | Revêtement par poudre, gris |
| Caractéristiques mécaniques | |
| Type de presse-étoupe | 1x M20 |
| Type de verrouillage | Broche |
| Diamètre extérieur du câble Câble 1 | 5 mm ... 12 mm |
| Diamètre extérieur du câble | 5 mm ... 12 mm |
| Conditions ambiantes | |
| Indice de protection | IP65 |
| Température ambiante (fonctionnement) | -40 °C ... 125 °C |
