AGK PT 4X6/M12 - Bloc de jonction de dérivation

1017454

Bloc de jonction de dérivation, tension nominale: 1000 V, intensité nominale: 41 A, nombre de connexions: 5, type de raccordement: Raccordement Push-in, Section de référence: 6 mm², 1er étage, section : 0,5 mm² - 10 mm², Raccordement boulonné, 1er étage, type de montage: sur embase, coloris: gris

Informations détaillées concernant le produit

Type de produit	Bloc de jonction de dérivation
Gamme de produits	PT

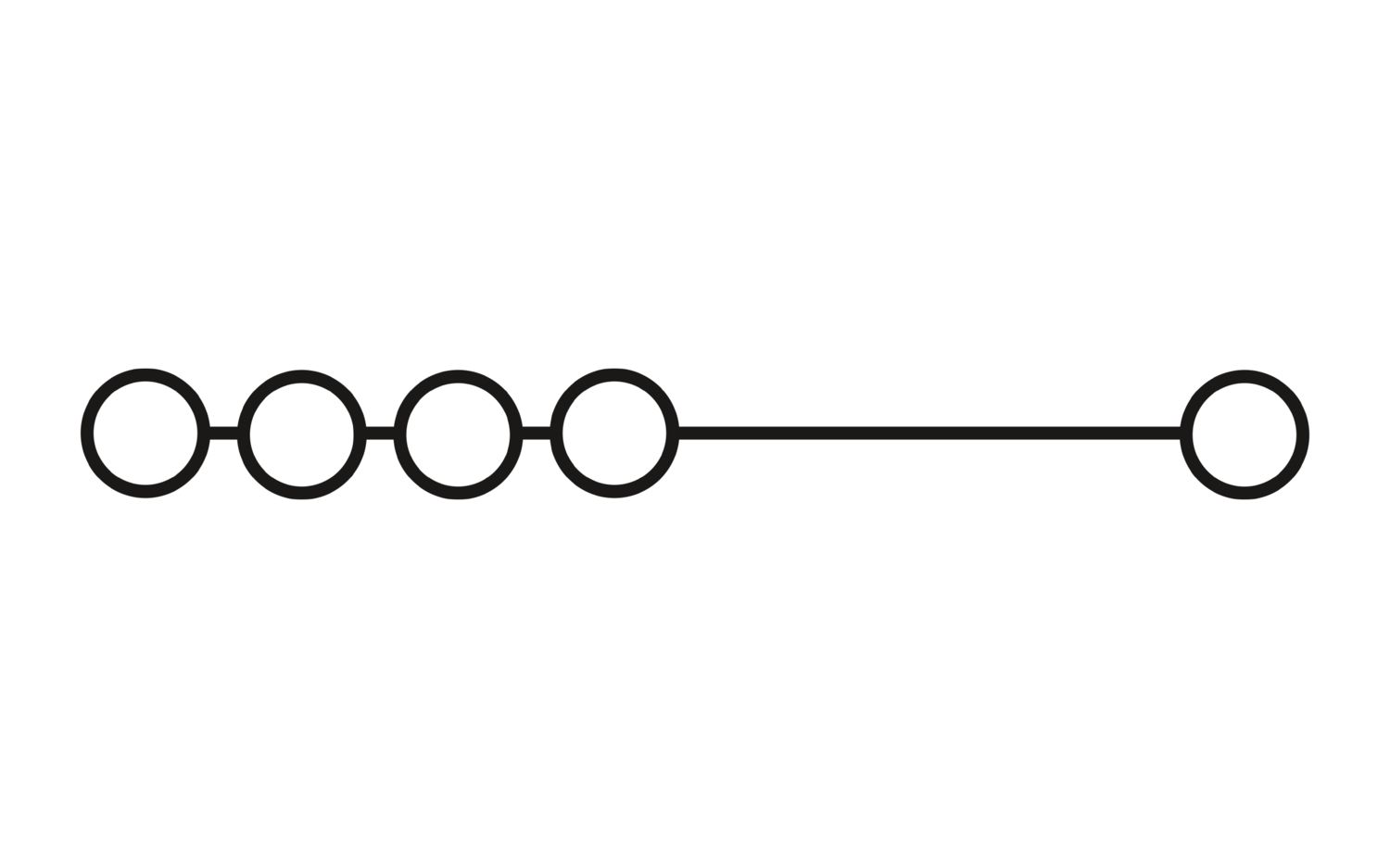

Nombre de connexions	5
Nombre de rangées	1
Potentiels	1
Propriétés d'isolation
Catégorie de surtension	III

Tension de tenue aux chocs assignée	8 kV
Puissance dissipée maximale en condition nominale	1,31 W

Nombre de raccordements par étage	5
Section nominale	6 mm²
Section assignée AWG	10
1er étage
Longueur à dénuder	10 mm ... 12 mm
Gabarit	A5
Connexion selon la norme	CEI 60947-7-1
Section de conducteur rigide	0,5 mm² ... 10 mm²
Section du conducteur AWG	20 ... 8 (conversion selon CEI)
Section de conducteur souple	0,5 mm² ... 6 mm²
Section de conducteur souple [AWG]	20 ... 10 (conversion selon CEI)
Section de conducteur flexible (embout sans douille en plastique)	0,5 mm² ... 6 mm²
Section de conducteur flexible (embout avec douille en plastique)	0,5 mm² ... 6 mm²
Section de conducteur souple (2 conducteurs de même section avec embout TWIN et douille en plastique)	0,5 mm² ... 1,5 mm²
Int. nom.	41 A
Courant de charge maximal	57 A
Courant cumulé maximal	109 A (Raccordement boulonné)
Tension nominale	1000 V
Section nominale	6 mm²
1er étage
Filetage vis	M12
Remarque	Boulon de raccordement
Couple de serrage	14 ... 31 Nm
Connexion selon la norme	CEI 60947-7-1
Section de conducteur souple	6 mm² ... 120 mm²
Section de conducteur souple [AWG]	10 ... 250 kcmil (conversion selon CEI)
Int. nom.	41 A
Raccordement de la cosse
Section AWG	(conversion selon CEI)
Diamètre de l'œil	12,4 mm
Largeur	32 mm
Diamètre des boulons	12 mm
Filetage vis	M12

Largeur	31 mm
Hauteur	57,4 mm
Profondeur	32,3 mm
Diamètre de perçage	12,4 mm

Couleur	gris (RAL 7042)
Classe d'inflammabilité selon UL 94	V0
Groupe d'isolant	I
Matériau isolant	PA

Caractéristiques mécaniques
Paroi latérale ouverte	non

Conditions ambiantes
Température ambiante (fonctionnement)	-60 °C ... 110 °C (Plage de température de service, auto-échauffement compris, température de service max. à court terme, voir RTI Elec.)
Température ambiante (stockage/transport)	-25 °C ... 60 °C (pour une période limitée, pas plus de 24 h, de -60 °C °C à +70 °C)
Température ambiante (montage)	-5 °C ... 70 °C
Température ambiante (confirmation)	-5 °C ... 70 °C
Humidité de l'air admissible (fonctionnement)	20 % ... 90 %
Humidité de l'air admissible (stockage/transport)	30 % ... 70 %

Connexion selon la norme	CEI 60947-7-1
	CEI 60947-7-1

Type de montage	sur embase

Données commerciales

Référence	1017454
Conditionnement	10 Unité(s)
Commande minimum	10 Unité(s)
Clé de vente	BE2ZWX
Product key	BE2ZWX
Page catalogue	Page 119 (C-1-2019)
GTIN	4055626500645
Poids par pièce (emballage compris)	42,3 g
Poids par pièce (hors emballage)	37,7 g
Numéro du tarif douanier	85369000
Pays d'origine	CN

Classifications

Homologations

Approval Specification Data
	Tension nominale U_N	Intensité nominale I_N	Section AWG
Groupe utilisateur C
Sortie	1000 V	50 A	20 - 8
Entrée	1000 V	100 A

Approval Specification Data
	Tension nominale U_N	Intensité nominale I_N	Section AWG
Groupe utilisateur F
Sortie	1000 V	50 A	20 - 8
Entrée	1000 V	100 A
Groupe utilisateur E
Sortie	1000 V	50 A	20 - 8
Entrée	1000 V	100 A

Conformité environnementale

Produits compatibles

Accessoires

Avantages

Le bloc de jonction de dérivation entièrement isolé et facultatif permet une dérivation de tension

Grande surface de repérage

EU RoHS
Conforme aux exigences de la directive RoHS	Oui (Aucun exception)
China RoHS
Environment friendly use period (EFUP)	EFUP-E Aucune substance dangereuse au-dessus des valeurs limites
EU REACH SVHC
Indication de substance soumise à autorisation REACH (n° CAS)	Aucun substance na un taux pondéral supérieur à 0,1 %
