Tecnologías de conexión para conexiones eléctricas de alta calidad

Con las tecnologías de conexión de Phoenix Contact dispondrá de la solución adecuada para cada aplicación. Las distintas tecnologías de conexión presentan diferentes ventajas, por ello se utilizan en distintos productos.

Ya sea la conexión de conductores push-in sencilla y rápida o la conexión de varios conductores con ahorro de espacio de las uniones atornilladas. No importa por qué productos o tecnologías de conexión se decida, todas las tecnologías poseen una conexión eléctrica estable a largo plazo y segura mediante materiales de alta calidad.

Conexión push-in

Un conductor se emborna en una barra colectora mediante la conexión push-in

Conexión push-in con guía de conductores horizontal

Sus ventajas con push-in

La conexión push-in le ofrece las siguientes ventajas:

  • conexión de conductores con ahorro de tiempo mediante la tecnología de inserción directa sin herramientas
  • conexión cómoda gracias a menos fuerzas de inserción
  • elevadas fuerzas de extracción de conductores debido al diseño del resorte
  • conexión de conductores segura frente a vibraciones y exenta de mantenimiento
  • cableado y manejo seguros a través de pulsadores de accionamiento de distinto color
  • el conductor puede soltarse fácilmente sin necesidad de una herramienta especial
Conexión de un conductor mediante conexión push-in vertical

Conexión push-in con guía de conductores vertical

Conexión push-in

La tecnología de conexión push-in se ha diseñado para la conexión directa de conductores. Los conductores rígidos o equipados con punteras pueden conectarse directamente y sin herramientas en el punto de la conexión de conductores. El contorno de resorte especial de la conexión push-in permite una introducción sencilla por resorte de conductores con puntera a partir de 0,34 mm².

Las fuerzas de inserción pequeñas facilitan claramente el cableado. La abertura del resorte, ya sea para soltar conductores o para conectar conductores flexibles sin puntera desde 0,14 mm², se realiza con el pulsador de accionamiento: fácilmente y sin contacto directo con las piezas conductoras de corriente.

El resorte de contacto especial de la conexión push-in, fabricado de acero para resortes de alta calidad, se abre automáticamente al introducir el conductor proporcionando así la fuerza de apriete necesaria contra la barra colectora. De este modo, garantiza fuerzas de contacto y de extracción de conductores máximas así como una conexión segura frente a vibraciones y estanca al gas. Los conductores rígidos a partir de 0,25 mm² se insertan directamente en la conexión push-in.

Comparación de las variantes push-in

Comparación de la borna PTV con la borna PT

Conexión push-in vertical

La conexión push-in lateral, como la que podemos encontrar p. ej. en bornas PTV, combina las ventajas de la conexión push-in sin herramientas con la guía de conductores lateral de la conexión por tornillo.

En este caso, la tecnología de inserción directa push-in sin herramientas garantiza una conexión de conductores rápida con fuerzas de inserción bajas y una alta seguridad frente a vibraciones. La guía de conductores lateral de la conexión push-in permite además un cableado de clara disposición sin radios de flexión. La guía de conductores recta resultante, desde la borna hasta el canal para cables, facilita considerablemente la colocación y consulta del marcado de conductores.

Conexiones por tornillo

Un conductor se emborna en una barra colectora mediante una conexión por tornillo

Conexión por tornillo mediante cápsula a tracción

Información general sobre la conexión por tornillo y sus ventajas

La conexión por tornillo es un estándar mundial. La tecnología de conexión por tornillo de Phoenix Contact convence por una conexión de conductores exenta de mantenimiento y además ofrece la máxima flexibilidad gracias a la conexión de varios conductores.

No es necesario apretar la conexión por tornillo, ya que gracias al principio Reakdyn patentado o los elementos con resorte se evita un aflojamiento automático. El principio Reakdyn es un sistema de protección por tornillo integrado desarrollado por Phoenix Contact.

Las conexiones por tornillo resultan adecuadas para el cableado seguro de todos los tipos de conductores en diseño compacto de 0,14 a 240 mm². Gracias a la utilización de aleaciones de cobre de calidad especialmente alta se obtienen unas conexiones estables a largo plazo incluso bajo condiciones difíciles, p. ej. en un entorno agresivo. Además, la tecnología de conexión por tornillo garantiza un punto de contacto estanco al gas y unas resistencias de contacto permanentemente bajas.

La conexión por tornillo le ofrece las siguientes ventajas:

  • conexión por tornillo reconocida y probada en todo el mundo
  • ahorro de tiempo y espacio gracias a la conexión de varios conductores
  • sin mantenimiento y con seguridad frente a vibraciones mediante el principio Reakdyn o elementos con resorte
  • elevada calidad de contacto mediante el uso de materiales de alta calidad
  • elevadas fuerzas de extracción de conductores
  • gran conductibilidad eléctrica gracias a la amplitud de secciones de conductor de hasta 240 mm²
Conexión de un conductor mediante cápsula a tracción

Cableado de un conductor mediante cápsula a tracción a una barra colectora de embornaje

Conexión por tornillo con cápsula a tracción

Al apretar la conexión por tornillo, el destornillador permanece a una altura y el manguito de terminal tira hacia arriba según el principio de elevación. Como resultado, no hay que ajustar el movimiento axial del destornillador. El tornillo se apoya en la barra colectora, el conductor se conduce de forma segura a través del manguito de terminal debajo de la barra colectora y no está sometido a las fuerzas radiales del tornillo.

El sistema de protección por tornillo integrado de la conexión por tornillo (principio Reakdyn) hace que no sea necesario reapretar los tornillos de conexión y evita que la conexión se suelte por descuido. La fuerza ejercida así como la ranura Reakdyn deforman la cápsula a tracción en la zona elástica. El resultado es un bloqueo por tornillo que protege la rosca.

La conexión por tornillo con cápsula a tracción le ofrece las siguientes ventajas:

  • cómodo manejo mediante el principio de elevación
  • sin fuerzas radiales en el conductor
  • sin mantenimiento gracias al principio Reakdyn
  • excelente resistencia a la corrosión de la parte activa mediante el uso de aleaciones de cobre de alta calidad
  • resistencias de contacto bajas a través de grandes superficies de contacto y fuerzas máximas de contacto
Conexión de un conductor mediante cápsula de alambre

Cableado de un conductor mediante cápsula de alambre a una barra colectora de embornaje

Conexión por tornillo con cápsula de alambre

La conexión por tornillo especialmente compacta la hemos simplificado claramente en algunos ámbitos y hemos adaptado los requisitos de los usuarios. Sin embargo, el programa cumple los mismos requisitos de calidad que nuestro programa de la tecnología de conexión para aplicaciones industriales.

La lengüeta de protección de cable aporta la seguridad de cablear conductores también sin punteras y protege los conductores flexibles de las fuerzas radiales de los tornillos.

La conexión por tornillo con lengüeta de protección de cable le ofrece las siguientes ventajas:

  • el estribo de alambre muy elástico garantiza un contacto seguro
  • los receptáculos de conexión rectangulares grandes facilitan el guiado de conductores
  • aptos para conexiones de apriete con secciones de cable de hasta 4 mm²
  • sin fuerzas radiales en el conductor
  • elevado ahorro de espacio gracias al diseño compacto
Conexión de un conductor mediante conexión por tornillo frontal

Cableado de un conductor mediante conexión por tornillo frontal a una barra colectora de embornaje

Conexión por tornillo frontal

La sujeción fiable de la conexión por tornillo está basada en el movimiento basculante que aumenta la fuerza de la pieza de presión angular, que está apoyada oscilando libremente en la robusta bolsa de terminales y presiona el conductor contra la barra colectora.

La conexión por tornillo frontal le ofrece las siguientes ventajas:

  • conexión de todos los tipos de conductores mediante una cómoda conexión delantera
  • elevado confort de conexión gracias a la guía de cables y al accionamiento del tornillo de fijación desde una dirección
  • especialmente adecuado para inserciones de placa de circuito impreso y partes frontales estrechas de equipos
  • sin fuerzas radiales en el conductor

Conexiones por resorte

Un conductor se emborna en una barra colectora mediante una conexión por resorte

Conexión por resorte

Sus ventajas con las conexiones por resorte

Las conexiones por resorte le ofrecen las siguientes ventajas:

  • ahorro de tiempo mediante un manejo sencillo
  • seguridad frente a vibraciones probada mediante elementos de contacto con resorte
  • elevada calidad de contacto mediante el uso de materiales de alta calidad
  • elevadas fuerzas de extracción de conductores
  • conexión de conductores en la sección nominal con o sin punteras mediante el máximo espacio de cableado
Conexión de un conductor mediante conexión Push-Lock

Cableado de un conductor mediante conexión Push-Lock a una barra colectora de embornaje

Push-Lock

La conexión por resorte Push-Lock facilita la conexión sencilla y sin necesidad de herramientas de un conductor con y sin punteras mediante el brazo basculante que se maneja con una mano. El conductor se inserta simplemente en el punto de embornaje abierto y se conecta de manera segura mediante el accionamiento del brazo basculante en el resorte Push-Lock.

De forma alternativa, los conductores rígidos o flexibles también se pueden enchufar directamente con punteras con el brazo cerrado. El brazo basculante de color del principio Push-Lock permite una conexión de conductores rápida y segura.

La conexión Push-Lock le ofrece las siguientes ventajas:

  • conexión de conductores que ahorra tiempo a través del principio de brazo basculante sin herramientas o por tecnología de inserción directa
  • cableado y manejo seguros mediante palanca de accionamiento de distinto color
  • el conductor puede soltarse fácilmente sin herramientas especiales

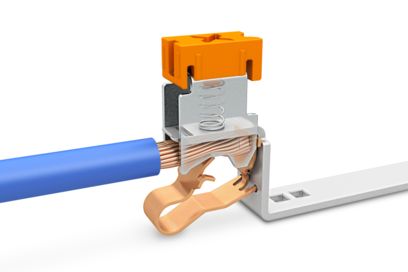

Conexión de un conductor mediante conexión Power-Turn

Cableado de un conductor mediante conexión Power-Turn a una barra colectora de embornaje

Power-Turn

Con la tecnología patentada de conexión por resorte Power-Turn se pueden conectar conductores grandes de 2,5 a 185 mm² con un destornillador estándar y un movimiento de palanca con facilidad y rapidez.

Hasta tres resortes de acero para resortes de alta calidad en combinación con la base de la parte activa de la borna prismática, así como el uso de aleaciones de cobre de alta calidad permiten una conexión de conductores estable a largo plazo y segura frente a vibraciones en la borna por resorte. También se pueden conectar directamente sin herramientas los conductores con la palanca de accionamiento cerrada.

La conexión Power-Turn le ofrece las siguientes ventajas:

  • conexión que ahorra tiempo mediante el principio de palanca o por tecnología de inserción directa
  • manejo por palanca sencillo mediante destornillador
  • conexión cómoda gracias a conductores más grandes por la dirección de conexión lateral
  • manejo intuitivo mediante palancas de accionamiento de distinto color
Conexión de un conductor mediante conexión por resorte

Cableado de un conductor mediante conexión por resorte a una barra colectora de embornaje

Conexión por resorte

La conexión por resorte permite la conexión sencilla de todos los tipos de conductores. El resorte se abre mediante un destornillador a través del pozo de accionamiento. Para ello, el destornillador está fijado en la conexión por resorte abierta. De este modo, el usuario tiene las dos manos libres y puede cablear de forma flexible conductores sin puntera.

El destornillador alojado mantiene la conexión por resorte abierta y además ofrece una orientación óptica. Al retirar la herramienta, el resorte aprisiona el conductor contra la barra colectora. Para deshacer la conexión se procede de la misma manera.

La conexión por resorte le ofrece las siguientes ventajas:

  • la construcción patentada por resorte ahorra espacio que se puede aprovechar al máximo para los conductores
  • conexión de conductores cómoda y sencilla a través de la fijación del destornillador en el pozo de accionamiento
  • conexión de todos los tipos de conductores mediante una cómoda conexión delantera
Conexión de un conductor mediante conexión SUNCLIX

Cableado de un conductor mediante conexión SUNCLIX a una barra colectora de embornaje

SUNCLIX

Con la conexión por resorte SUNCLIX patentada podrá conectar conductores de forma rápida y segura. Simplemente introduzca los conductores pelados, cierre el resorte y listo. Nuestro principio SUNCLIX ofrece una conexión rápida con contactos de resorte que pueden volver a cerrarse.

La conexión SUNCLIX le ofrece las siguientes ventajas:

  • conexión de conductores más rápida y cómoda gracias a la tecnología de inserción directa
  • ahorro de costes mediante la integración en el proceso de producción de tecnología de montaje superficial
  • reutilizables gracias a contactos por resorte que se pueden volver a cerrar
Conexión de un conductor mediante conexión T-LOX

Cableado de un conductor mediante conexión T-LOX a una barra colectora de embornaje

T-LOX

Con la conexión por palanca articulada T-LOX puede conectar secciones grandes de cable sin ejercer mucha fuerza. El principio se basa en un resorte que genera una fuerza de contacto programada. De esta forma, se pueden girar los conductores cómodamente en el punto de embornaje.

La conexión por palanca articulada T-LOX resulta muy adecuada en función de la construcción para secciones de cable de más de 35 mm². Los conductores pueden insertarse fácilmente en el punto de embornaje abierto y la palanca de color puede moverse sin ejercer demasiada fuerza mediante un destornillador.

La conexión T-LOX le ofrece las siguientes ventajas:

  • buena visibilidad del punto de embornaje
  • manejo manual sencillo mediante destornillador
  • contactos estables a largo plazo
  • conexión de varios conductores hasta secciones de cable de 95 mm²

Conexión por corte de aislante

Conexión de un conductor no tratado en una borna por corte de aislante

Conexión de conductores mediante conexión por corte de aislante

Sus ventajas con la conexión por corte de aislante

La conexión por corte de aislante le ofrece las siguientes ventajas:

  • gran ahorro de tiempo al conectar, ya que se suprime el tratamiento previo de los conductores
  • diseño especialmente compacto gracias a un contacto por corte de aislante patentado
  • elevada calidad de contacto y seguridad a las vibraciones gracias a la utilización de material de contacto de alta calidad con resorte
  • ajuste seguro de los estados de conexión mediante palancas giratorias con posibilidad de enganche
  • no se necesitan herramientas especiales

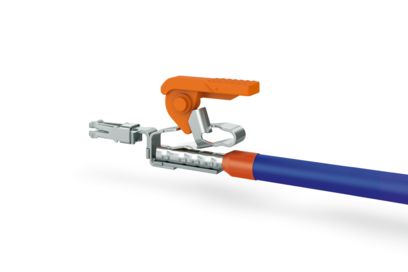

Conexión de un conductor no tratado mediante la tecnología de conexión por corte de aislante

Conexión de un conductor no tratado mediante la tecnología de conexión por corte de aislante

Tecnología de conexión por corte de aislante

La tecnología de conexión por corte de aislante QUICKON de ‍Phoenix Contact convence por su conexión giratoria con ahorro de espacio con contacto por corte de aislante patentado. Al suprimirse pasos de preparación del cable, tales como el pelado y la colocación de una protección de empalme en la tecnología de conexión por corte de aislante, se obtiene un claro ahorro de tiempo frente a las tecnologías de conexión convencionales. Y es que la conexión de los conductores solo tarda unos segundos.

Introduzca un conductor no pelado en la conexión giratoria. Cambie la palanca giratoria con un destornillador. El resultado: el aislamiento del conductor se corta y se establece un contacto estanco al gas de gran superficie. De este modo, podrá conectar conductores a gran velocidad y sin ningún tipo de tratamiento previo. La tecnología de conexión por corte de aislante es adecuada para cables con aislamiento de PVC y PE. Otros tipos de aislamiento bajo demanda.

En la tecnología de conexión IDC (Insulation Displacement Connection), el contacto seguro se establece mediante la introducción del conductor en la pieza metálica por corte de aislante de diseño especial. Los conductores rígidos y flexibles pueden reconectarse hasta 100 veces. Al volver a conectar el hilo, hay que cortar previamente el extremo usado del mismo.

Conexión crimpada

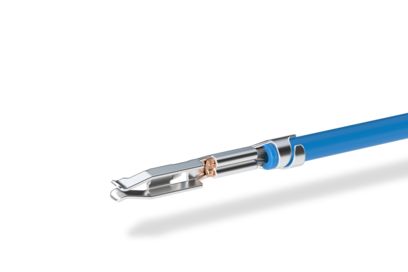

Un conductor fijado en una conexión crimpada

Conductor crimpado

Sus ventajas con la conexión crimpada

La conexión crimpada le ofrece las siguientes ventajas:

  • arranque variable de la producción a través de un sistema automático o semiautomático
  • conexión con alta resistencia a la tracción
  • resistencias de contacto bajas
  • sencillo control de producción
  • elevada resistencia medioambiental, a las vibraciones y a los impactos
Conectores para placa de circuito impreso con contactos crimpados

Conectores para placa de circuito impreso y contactos crimpados

Conexión crimpada

La conexión crimpada permite una conexión rápida y automatizada. Por este motivo, la conexión crimpada es especialmente eficiente cuando debe confeccionarse un gran número de unidades en conductores.

La conexión entre el hilo y el contacto crimpado se efectúa con ayuda de una tenaza de crimpado o una máquina de crimpado. Para el proceso completamente automático se suministran contactos crimpados en cinta. Si desea crimpar sus hilos manualmente, solo necesita un manguito crimpado, un conductor pelado y la correspondiente herramienta de crimpado. Una vez ha unido el conductor con el manguito adecuado, solo tiene que insertar el conductor crimpado en la conexión crimpada prevista para ello.

La conexión crimpada se utiliza en conectores, conectores para placa de circuito impreso y en los conectores COMBI del sistema CLIPLINE complete para la conexión de bornas para carril enchufables.

Conexión Pierce

Un conductor se fija con una conexión Pierce

Conexión de conductores mediante conexión Pierce

Sus ventajas con la conexión Pierce

La conexión Pierce le ofrece las siguientes ventajas:

  • tecnología de conexión que ahorra tiempo
  • sin tratamiento previo de los conductores – los conductores no tienen que estar pelados ni tampoco estar dotados de protección de empalme
  • no se necesitan herramientas especiales
Conector para datos abierto con conexión Pierce

Conexión Pierce abierta

Conexión Pierce

La conexión Pierce de Phoenix Contact es sinónimo de una tecnología de conexión segura sin preparación previa de los conductores.

Para el contacto se introducen los conductores en la guía prevista en la tapa transparente del conector. Al cerrar la tapa, los contactos Pierce introducen los aislamientos de los conductores y garantizan con ello una conexión de conductores duradera y segura.

La conexión Pierce es fiable y ahorra tiempo. De este modo, la conexión resulta ideal para una fácil instalación in situ.

Conexión por espárrago

Conexión de un terminal de cable circular a una borna de espárrago

Inserción de un terminal de cable circular en una borna de espárrago

Sus ventajas con la conexión por espárrago

La conexión por espárrago le ofrece las siguientes ventajas:

  • cómodo cableado de terminales de cable circulares y de horquilla mediante tuercas de sombrerete guiadas e imperdibles
  • elevadas fuerzas de extracción de conductores
  • elevada fuerza de contacto
  • gran superficie de contacto
  • conexión de conductores estable a largo plazo hasta 300 mm²
  • la conexión de varios conductores con ahorro de espacio permite hasta cuatro terminales de cable por espárrago
Conexión de un terminal de cable circular a una borna de espárrago

Inserción de un terminal de cable circular en una borna de espárrago

Conexión por espárrago

La conexión por espárrago ha sido especialmente desarrollada para el cableado cómodo de terminales de cable circulares y de horquilla. A través de las tapas abatibles pivotantes de la borna de espárrago con tuercas de sombrerete imperdibles pueden conectarse terminales de cable circular rápida y fácilmente.

Para ello, solo tiene que girar la tapa abatible de la borna de espárrago y fijar los terminales de cable en el tornillo de rosca descubierto. En cuanto haya enchufado todos los terminales de cable, vuelva a girar la tapa abatible sin ejercer demasiada fuerza. Ahora, puede apretar las tuercas de sombrerete con un destornillador y los terminales de cable se fijan.

Si desea llevar a cabo una conexión de varios conductores, procure que en la mayoría de bornas de espárrago por cada conexión por espárrago puedan conectarse hasta cuatro terminales de cable.
