cULus Recognized
ID de homologación: E365246-20141111| Tensión nominal UN | Corriente nominal IN | Sección AWG | Sección mm2 | |
|---|---|---|---|---|
| 30 A | 14 - 10 |
PTSPL-6/1-2X2 2,1 R32
-
Borna para placa de circuito impreso
1704836
Terminal de tarjetas de circuitos impresos, corriente nominal: 41 A, sección nominal: 6 mm2, número de potenciales: 1, número de filas: 1, número de polos por fila: 1, familia de artículos: PTSPL 6/.., paso: 0 mm, tipo de conexión: Conexión por resorte push-in, montaje: Soldadura THR/soldadura por ola, dirección de conexión conductor/placa de circuito impreso: 0 °, color: color cobre, Disposición de pines: Disposición de pines lineal, Longitud del pin [P]: 2,1 mm, número de pines de soldadura por potencial: 4, tipo de embalaje: Correa de 32 mm de ancho
Detalles de producto
| Tipo de producto | Terminal de tarjetas de circuitos impresos |
| Familia de productos | PTSPL 6/.. |
| Línea de productos | COMBICON Terminals L |
| Construcción | Conexión de conector circular un polo |
| Número de polos | 1 |
| Paso | 0 mm |
| Número de conexiones | 1 |
| Número de filas | 1 |
| Número de potenciales | 1 |
| Diseño del pin | Disposición de pines lineal |
| Número de pines de soldadura por potencial | 4 |
| Propiedades | |
| Corriente nominal IN | 41 A |
| Tecnología de conexión | |
| Construcción | Conexión de conector circular un polo |
| Sección nominal | 6 mm² |
| Conexión de conductores | |
| Tipo de conexión | Conexión por resorte push-in |
| Sección de conductor flexible | 2,5 mm² ... 6 mm² (Deben utilizarse conductores con hilos trenzados galvanizados, p. ej. del tipo PV1-F.) |
| Sección de conductor flexible con puntera, sin manguito de plástico | 2,5 mm² ... 6 mm² |
| Longitud de pelado | 12 mm ... 15 mm |
| Tipo de montaje | Soldadura THR/soldadura por ola |
| Diseño del pin | Disposición de pines lineal |
| Datos del material - contacto | |
| Observación | Conforme a WEEE/RoHS, sin filamentos según IEC 60068-2-82/JEDEC JESD 201 |
| Material contacto | Aleación de Cu |
| Características de la superficie | estañado de fundición maleable |
| Superficie de metal del punto de embornaje (capa superior) | Estaño (4 - 8 µm Sn) |
| Superficie de metal área de soldadura (capa superior) | Estaño (4 - 8 µm Sn) |
| Datos del material - carcasa | |
| Color (Carcasa) | color cobre () |

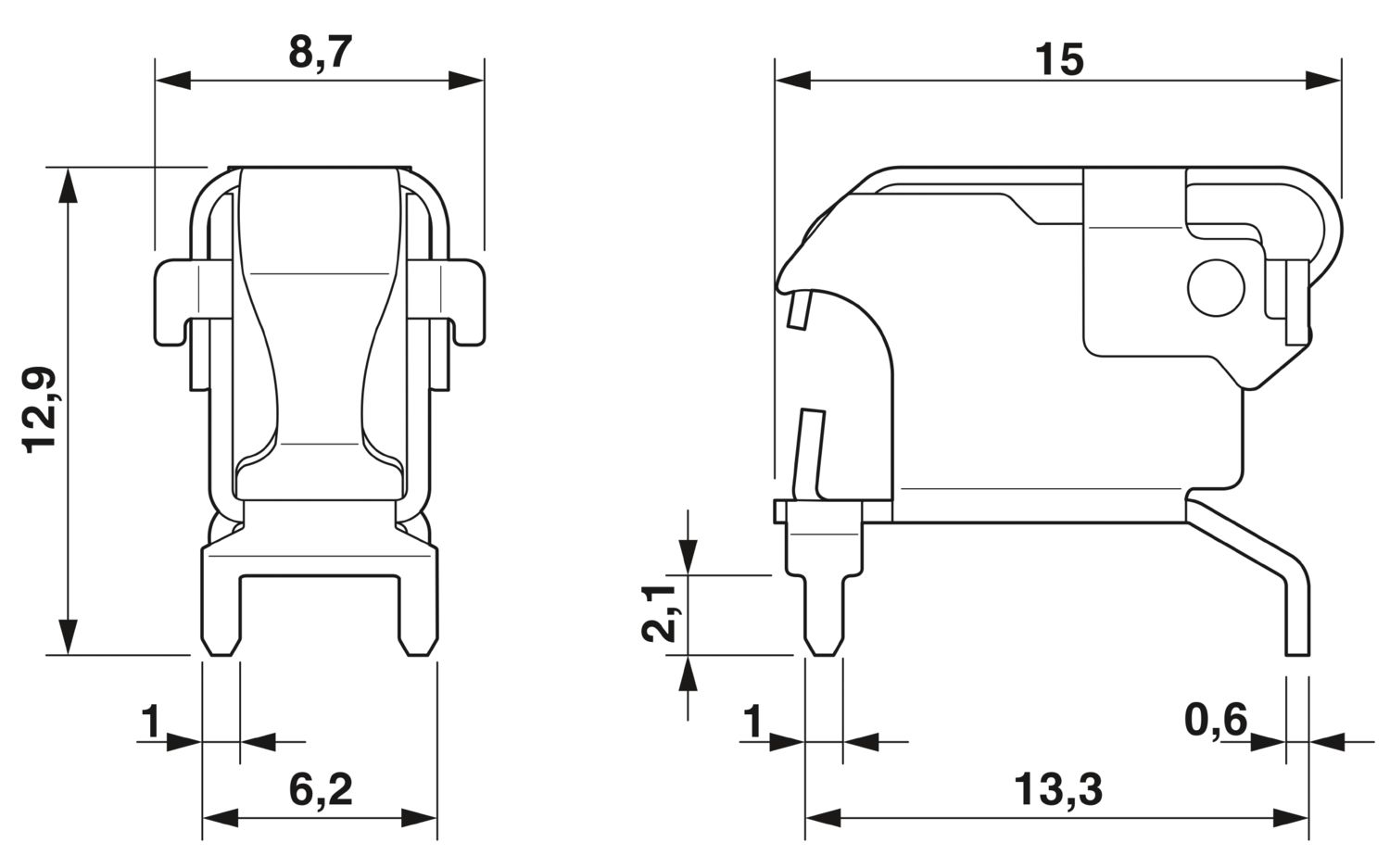

| Esquema de dimensiones |
|
| Paso | 0 mm |
| Anchura [w] | 8,7 mm |
| Altura [h] | 1,9 mm |
| Longitud [l] | 14,95 mm |
| Altura total | 10,8 mm |
| Longitud del pasador de soldadura [P] | 2,1 mm |
| Dimensiones de patilla | 0,6 x 1 mm |
| Diseño de las placas de circuito impreso | |
| Diámetro orificio | 1,3 mm |
| Conexión de conductores | |
| Especificación del ensayo | DIN EN 60999-1 (VDE 0609-1):2000-12 |
| Resultado | Prueba aprobada |
| Comprobación de daños en los conductores y de aflojamiento | |
| Especificación del ensayo | DIN EN 60999-1 (VDE 0609-1):2000-12 |
| Resultado | Prueba aprobada |
| Prueba de tracción | |
| Especificación del ensayo | DIN EN 60999-1 (VDE 0609-1):2000-12 |
| Sección de conductor/tipo de conductor/fuerza de tracción valor nominal/valor real | 2,5 mm² / flexible PV1-F / > 50 N |
| 6 mm² / flexible PV1-F / > 80 N | |
| Verificación de calentamiento | |
| Especificación del ensayo | 60947-7-4/FDIS © IEC 2012 |
| Exigencia Ensayo de calentamiento | Aumento de temperatura ≤ 45 K |
| Ciclos de temperatura | |
| Especificación del ensayo | DIN EN 60999-1 (VDE 0609-1):2000-12 |
| Resultado | Prueba aprobada |
| Ensayo de vibraciones | |
| Especificación del ensayo | DIN EN 60068-2-6 (VDE 0468-2-6):2008-10 |
| Frecuencia | 10 - 150 - 10 Hz |
| Velocidad de barrido | 1 octava/min |
| Amplitud | 0,35 mm (10 Hz ... 60,1 Hz) |
| Aceleración | 5g (60,1 Hz ... 150 Hz) |
| Duración de ensayo por eje | 2,5 h |
| Direcciones de ensayo | Ejes X, Y y Z |
| Choque | |
| Especificación del ensayo | DIN EN 60068-2-27 (VDE 0468-2-27):2010-02 |
| Tipo de choque | Semisinusoidal |
| Aceleración | 30g |
| Duración del choque | 18 ms |
| Direcciones de ensayo | Ejes X, Y y Z (pos. y neg.) |
| Condiciones ambientales | |
| Temperatura ambiente (servicio) | -40 °C ... 100 °C (En función de la curva de capacidad de carga de corriente/derating) |
| Temperatura ambiente (almacenamiento / transporte) | -40 °C ... 70 °C |
| Humedad relativa del aire (almacenamiento / transporte) | 30 % ... 70 % |
| Temperatura ambiente (montaje) | -5 °C ... 100 °C |
| Esquema de dimensiones |
|
| Tipo de embalaje | Correa de 32 mm de ancho |
| Ancho de cinta [W] | 32 mm |
| Medidas exteriores de la bobina [W2] | ≤ 38,4 mm |
| Diámetro de la bobina [A] | ≤ 330 mm |
| Tipo del embalaje exterior | Bolsa transparente |
| Nivel ESD | (D) conductivo electrostáticamente |
| Especificación del ensayo | DIN EN 61340-5-1 (VDE 0300-5-1): 2008-07 |
Sus ventajas
Potente sin cuerpo aislante: óptimo para la fácil integración en el proceso de soldadura SMT
El principio de resorte sin herramientas permite una conexión con ahorro de espacio de conductores con puntera así como conductores estañados
La fuerza de contacto definida garantiza un contacto estable a largo plazo.
