Terminal de tarjetas de circuitos impresos, corriente nominal: 8 A, tensión nominal (III/2): 200 V, sección nominal: 1 mm2, número de potenciales: 30, número de filas: 2, número de polos por fila: 15, familia de artículos: MKKDS 1, paso: 3,5 mm, tipo de conexión: Conexión por tornillo con cápsula de tracción, forma de sujeción de tornillos: L Ranura longitudinal, montaje: Soldadura por ola, dirección de conexión conductor/placa de circuito impreso: 0 °, color: verde, Disposición de pines: Disposición de pines lineal, Longitud del pin [P]: 3,5 mm, número de pines de soldadura por potencial: 1, tipo de embalaje: empaquetado en caja
| Tipo de producto | Terminal de tarjetas de circuitos impresos |
| Familia de productos | MKKDS 1 |
| Línea de productos | COMBICON Terminals S |
| Construcción | Bloque de bornes para tarjeta |
| Número de polos | 15 |
| Paso | 3,5 mm |
| Número de conexiones | 30 |
| Número de filas | 2 |
| Número de potenciales | 30 |
| Diseño del pin | Disposición de pines lineal |
| Número de pines de soldadura por potencial | 1 |
| Propiedades | |
| Corriente nominal IN | 8 A |
| Tensión nominal UN | 200 V |
| Tensión de dimensionamiento (III/3) | 160 V |
| Tensión transitoria de dimensionamiento (III/3) | 2,5 kV |
| Tensión de dimensionamiento (III/2) | 200 V |
| Tensión transitoria de dimensionamiento (III/2) | 2,5 kV |
| Tensión nominal (II/2) | 400 V |
| Tensión transitoria de dimensionamiento (II/2) | 2,5 kV |
| Tecnología de conexión | |
| Construcción | Bloque de bornes para tarjeta |
| Sección nominal | 1 mm² |
| Conexión de conductores | |
| Tipo de conexión | Conexión por tornillo con cápsula de tracción |
| Sección de conductor rígido | 0,14 mm² ... 1,5 mm² |
| Sección de conductor flexible | 0,14 mm² ... 1 mm² |
| Sección de conductor AWG | 26 ... 16 |
| Sección de conductor flexible con puntera, sin manguito de plástico | 0,25 mm² ... 0,5 mm² |
| Sección de conductor flexible con puntera, con manguito de plástico | 0,25 mm² ... 0,5 mm² |
| 2 conductores con la misma sección, rígidos | 0,14 mm² ... 0,5 mm² |
| 2 conductores con la misma sección, flexibles | 0,14 mm² ... 0,2 mm² |
| Longitud de pelado | 5 mm |
| Forma del accionamiento cabeza de tornillo | Ranura longitudinal (L) |
| Par de apriete | 0,22 Nm ... 0,25 Nm |
| Tipo de montaje | Soldadura por ola |
| Diseño del pin | Disposición de pines lineal |
| Datos del material - contacto | |
| Observación | Conforme a WEEE/RoHS, sin filamentos según IEC 60068-2-82/JEDEC JESD 201 |
| Material contacto | Aleación de Cu |
| Características de la superficie | estañado galvánicamente |
| Superficie de metal del punto de embornaje (capa superior) | Estaño (5 - 7 µm Sn) |
| Superficie de metal del punto de embornaje (capa intermedia) | Níquel (2 - 3 µm Ni) |
| Superficie de metal área de soldadura (capa superior) | Estaño (5 - 7 µm Sn) |
| Superficie de metal área de soldadura (capa intermedia) | Níquel (2 - 3 µm Ni) |
| Datos del material - carcasa | |
| Color (Carcasa) | verde (6021) |
| Material aislante | PA |
| Grupo material aislante | I |
| CTI según IEC 60112 | 600 |
| Clase de inflamabilidad según UL 94 | V0 |
| Número de inflamabilidad de filamentos incandescentes GWFI según EN 60695-2-12 | 850 |
| Temperatura de inflamación de filamentos incandescentes GWIT según EN 60695-2-13 | 775 |
| Temperatura del ensayo de la dureza por bolas según EN 60695-10-2 | 125 °C |

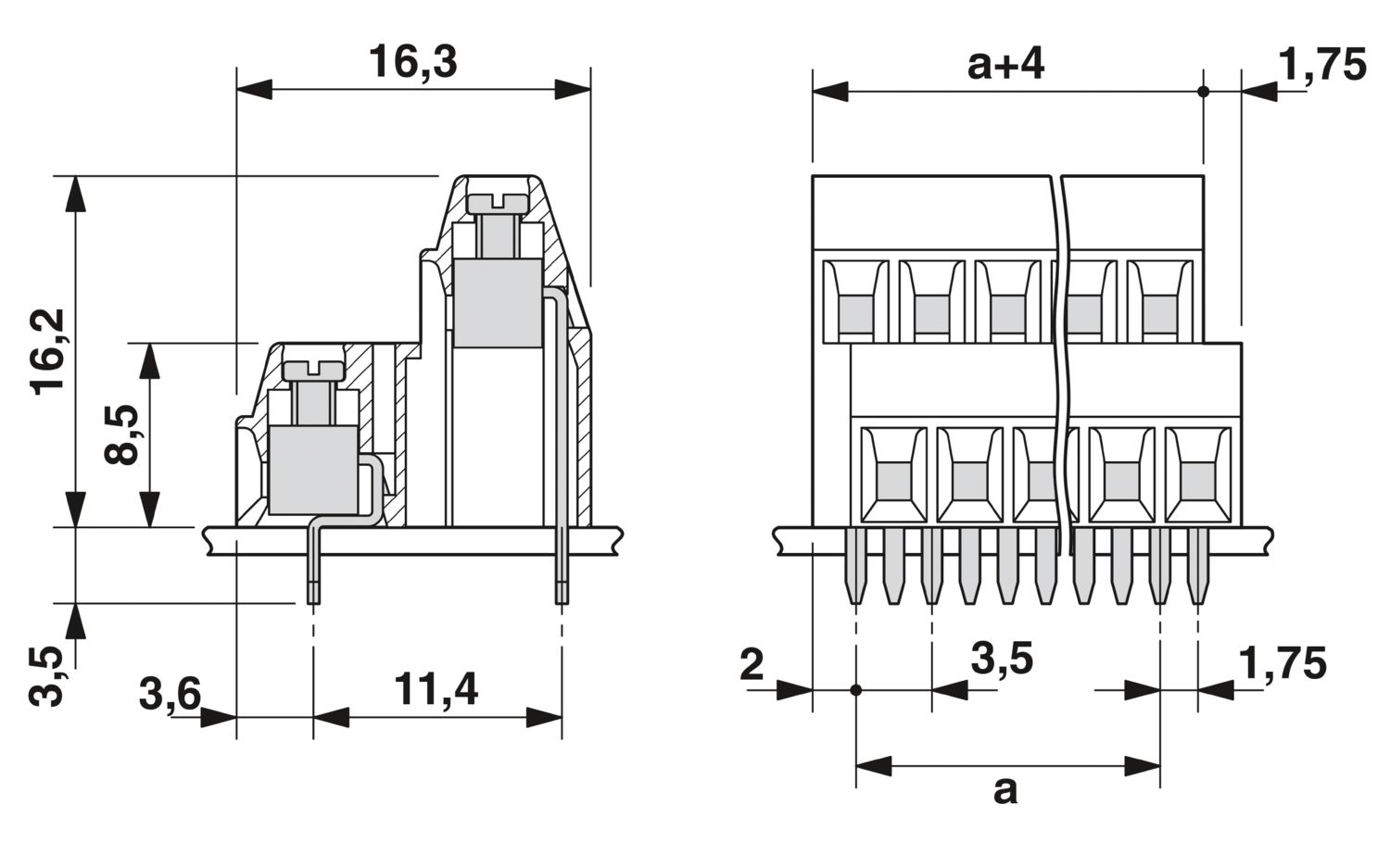

| Esquema de dimensiones |
|
| Paso | 3,5 mm |
| Anchura [w] | 54,75 mm |
| Altura [h] | 19,7 mm |
| Longitud [l] | 16,3 mm |
| Altura total | 16,2 mm |
| Longitud del pasador de soldadura [P] | 3,5 mm |
| Dimensiones de patilla | 0,5 x 0,9 mm |

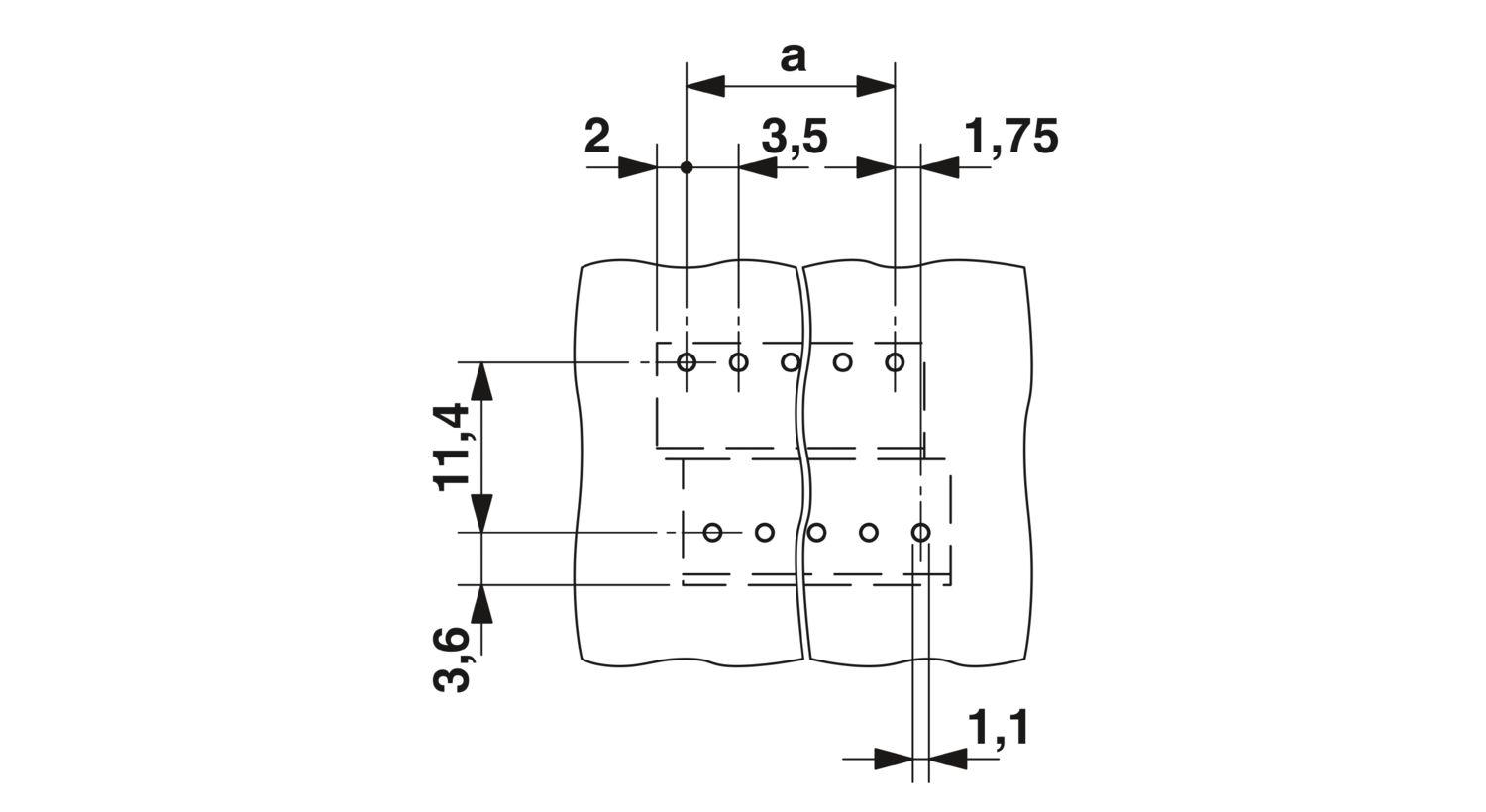

| Diseño de las placas de circuito impreso | |
| Separación entre vástagos | 11,4 mm |
| Diámetro orificio | 1,1 mm |
| Comprobación de daños en los conductores y de aflojamiento | |
| Especificación del ensayo | DIN EN 60999-1 (VDE 0609-1):2000-12 |
| Resultado | Prueba aprobada |
| Prueba de tracción | |
| Especificación del ensayo | DIN EN 60999-1 (VDE 0609-1):2000-12 |
| Sección de conductor/tipo de conductor/fuerza de tracción valor nominal/valor real | 0,14 mm² / rígido / > 10 N |
| 0,14 mm² / flexible / > 10 N | |
| 1,5 mm² / rígido / > 40 N | |
| 1 mm² / flexible / > 35 N | |
| Verificación de calentamiento | |
| Especificación del ensayo | DIN EN IEC 60947-7-4 (VDE 0611-7-4):2019-10 |
| Exigencia Ensayo de calentamiento | La suma de la temperatura ambiente y el calentamiento de la borna de conexión de placa de circuito impreso no puede superar la temperatura límite superior. |
| Corriente admisible de corta duración | |
| Especificación del ensayo | DIN EN IEC 60947-7-4 (VDE 0611-7-4):2019-10 |
| Resistencia de aislamiento | |
| Especificación del ensayo | DIN EN 60512-3-1:2003-01 |
| Resistencia de aislamiento Polos contiguos | > 5 MΩ |
| Líneas de fuga y distancias de aislamiento de aire | | |
| Especificación del ensayo | DIN EN 60947-1 (VDE 0660-100):2015-09 |
| Grupo material aislante | I |
| Resistencia a las corrientes de fuga (DIN EN 60112 (VDE 0303-11)) | CTI 600 |
| Tensión de aislamiento de dimensionamiento (III/3) | 160 V |
| Tensión transitoria nominal (III/3) | 2,5 kV |
| valor mínimo de la distancia de aislamiento de aire - campo no homogéneo (III/3) | 1,5 mm |
| valor mínimo de línea de fuga (III/3) | 2 mm |
| Advertencia respecto a la sección de conexión | Con el conductor de 1,5 mm² (rígido) conectado. |
| Tensión de aislamiento de dimensionamiento (III/2) | 200 V |
| Tensión transitoria nominal (III/2) | 2,5 kV |
| valor mínimo de la distancia de aislamiento de aire - campo no homogéneo (III/2) | 1,5 mm |
| valor mínimo de línea de fuga (III/2) | 1,5 mm |
| Tensión de aislamiento de dimensionamiento (II/2) | 400 V |
| Tensión transitoria nominal (II/2) | 2,5 kV |
| valor mínimo de la distancia de aislamiento de aire - campo no homogéneo (II/2) | 1,5 mm |
| valor mínimo de línea de fuga (II/2) | 2 mm |
| Ensayo de vibraciones | |
| Especificación del ensayo | DIN EN 60068-2-6 (VDE 0468-2-6):2008-10 |
| Frecuencia | 10 - 150 - 10 Hz |
| Velocidad de barrido | 1 octava/min |
| Amplitud | 0,35 mm (10 Hz ... 60,1 Hz) |
| Aceleración | 5g (60,1 Hz ... 150 Hz) |
| Duración de ensayo por eje | 2,5 h |
| Direcciones de ensayo | Ejes X, Y y Z |
| Ensayo filam. incandescente | |
| Especificación del ensayo | DIN EN 60695-2-10 (VDE 0471-2-10):2014-04 |
| Temperatura | 850 °C |
| Tiempo de actuación | 5 s |
| Envejecimiento | |
| Especificación del ensayo | DIN EN IEC 60947-7-4 (VDE 0611-7-4):2019-10 |
| Condiciones ambientales | |

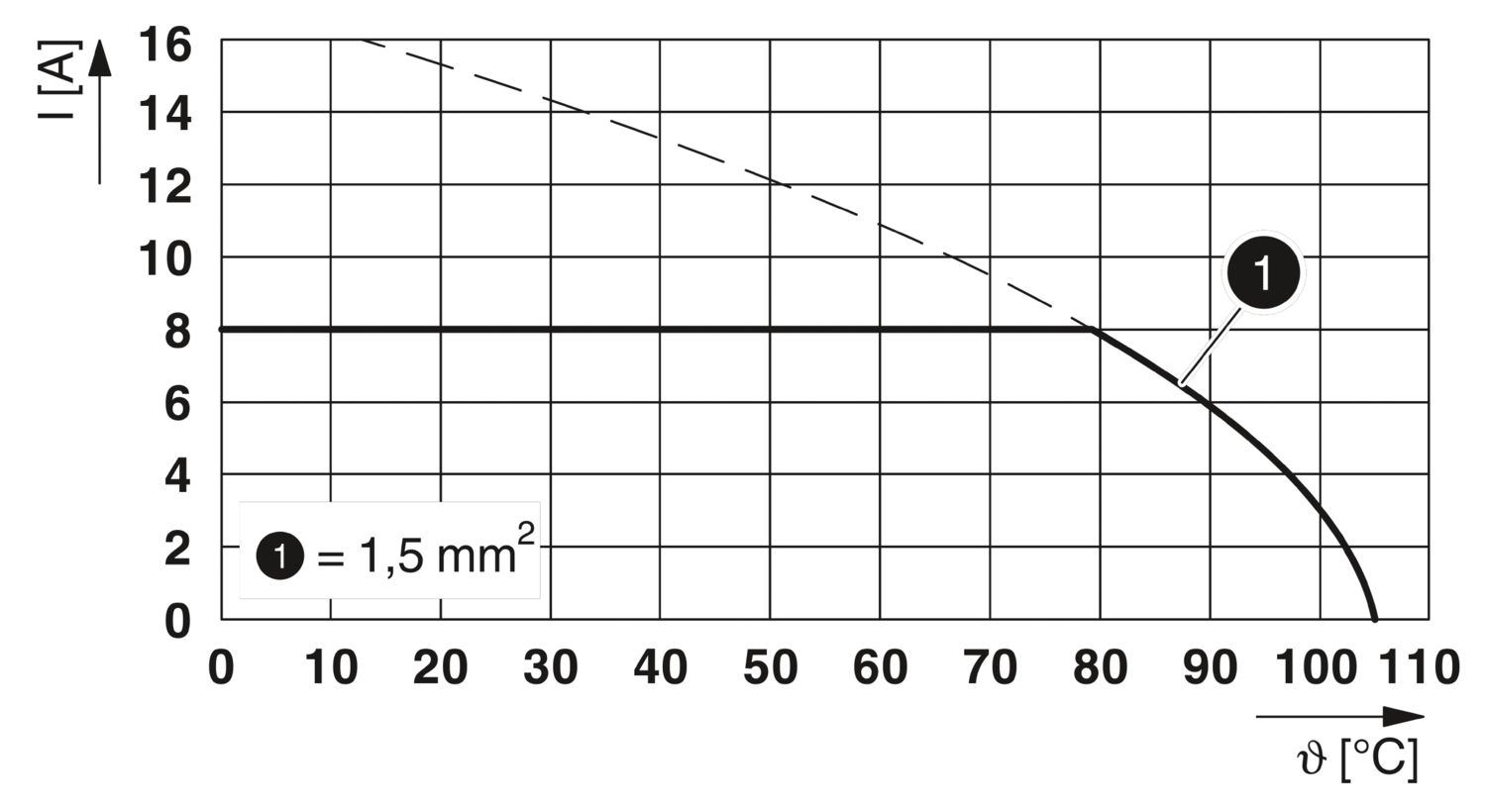

| Temperatura ambiente (servicio) | -40 °C ... 105 °C (En función de la curva de capacidad de carga de corriente/derating) |
| Temperatura ambiente (almacenamiento / transporte) | -40 °C ... 70 °C |
| Humedad relativa del aire (almacenamiento / transporte) | 30 % ... 70 % |
| Temperatura ambiente (montaje) | -5 °C ... 100 °C |
| Tipo de embalaje | empaquetado en caja |
| Tensión nominal UN | Corriente nominal IN | Sección AWG | Sección mm2 | |
|---|---|---|---|---|
| Usegroup B | ||||
| 150 V | 10 A | 28 - 16 | ||
| Usegroup D | ||||
| 300 V | 10 A | 28 - 16 | ||
| Tensión nominal UN | Corriente nominal IN | Sección AWG | Sección mm2 | |
|---|---|---|---|---|
| Usegroup B | ||||
| 300 V | 10 A | 30 - 16 | ||
| Usegroup D | ||||
| 300 V | 10 A | 30 - 16 | ||
| Tensión nominal UN | Corriente nominal IN | Sección AWG | Sección mm2 | |
|---|---|---|---|---|
| 200 V | 10 A | 0,2 - 1,5 |
