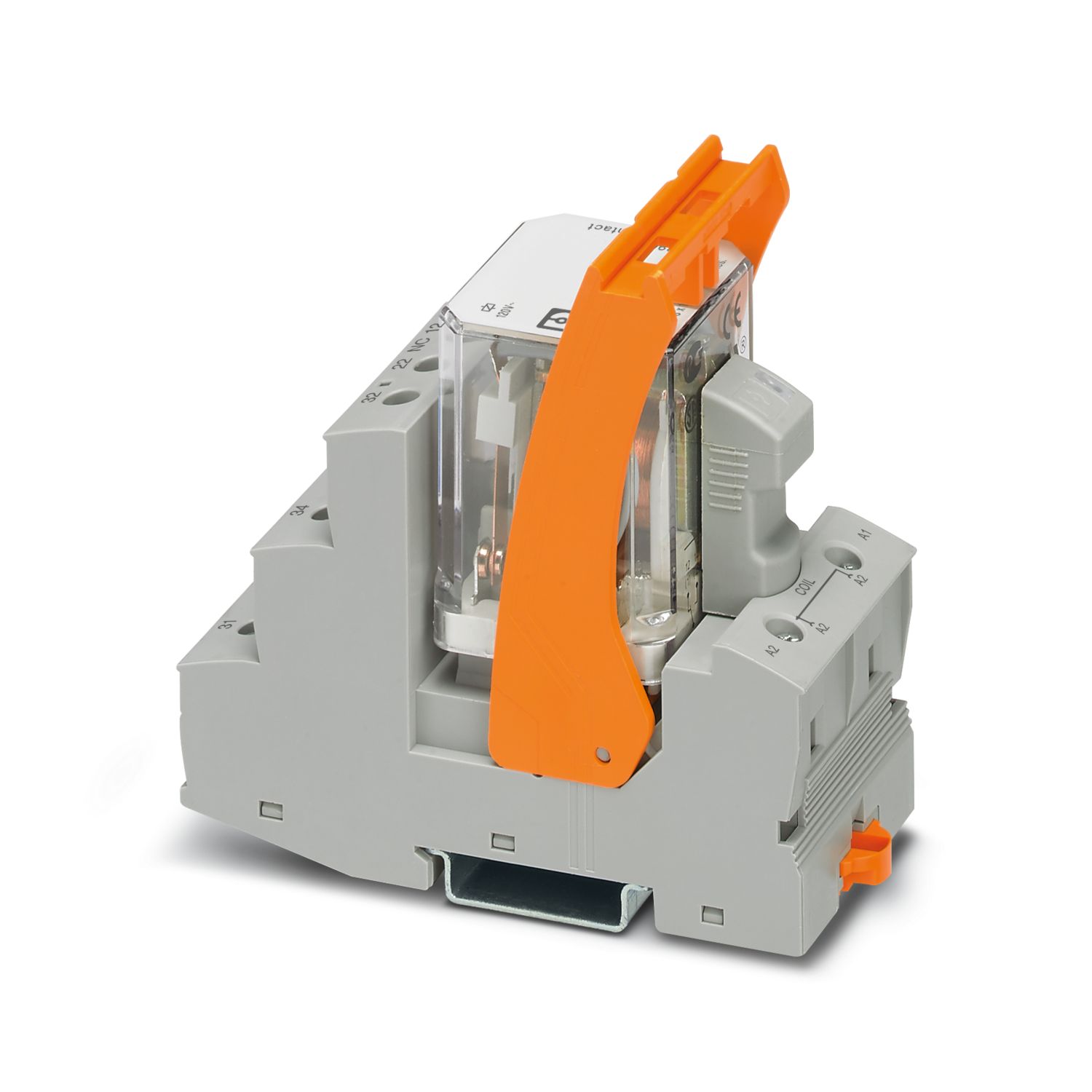

RIF-4-RSC-LV-120AC/2X21 - Módulo de relés - 2903290

Detalles de producto

Tipo de producto	Módulo de relés
Familia de productos	RIFLINE complete
Aplicación	Universal
Modo operativo	Tiempo de trabajo 100 %
Vida útil mecánica	aprox.10⁷ periodicidades de cambio de estado
Propiedades de aislamiento
Aislamiento	Aislamiento básico
Categoría de sobretensión	III
Grado de polución	2
Estado de mantenimiento de datos
Fecha del último mantenimiento de los datos	20.03.2025

Tensión de prueba (Devanado/contacto)	2,5 kV_eff (50 Hz, 1 min., devanado/contacto)
Tensión de prueba (Contacto/contacto)	2,5 kV_eff (50 Hz, 1 min., contacto/contacto)
Tensión de aislamiento de dimensionamiento	250 V AC
Tensión transitoria de dimensionamiento	4 kV

Lado de excitación
Tensión nominal de entrada U_N	120 V AC
Rango de tensión de entrada	102 V AC ... 132 V AC (20 °C)
Margen de tensión de entrada referido a U_N	ver el diagrama
Frecuencia de red	50/60 Hz
Comportamiento de conmutación del accionamiento	monoestable
Corriente de entrada típica a U_N	24 mA
Tiempo de reacción típico	5 ms ... 25 ms
Margen de tiempo de apertura típico	5 ms ... 20 ms
Tensión de bobina	120 V AC
Circuito de protección	Varistor
Indicación de la tensión de servicio	LED amarillo

Conmutar
Tipo de conmutación del contacto	2 contactos conmutados
Tipo de contacto de conmutación	Contacto simple
Material del contacto	AgNi
Tensión de conmutación máxima	440 V AC
Tensión de conmutación máxima		250 V DC
Tensión mínima de activación	10 V (24 mA)
Corriente continua límite	9 A (ver el diagrama)
Corriente de conexión máxima	50 A (20 ms, contac. abierto)
Corriente de conmutación mínima	10 mA (24 V)
Potencia de ruptura (carga óhmica) máxima	216 W (24 V DC)
		124 W (48 V DC)
		108 W (60 V DC)
		52 W (110 V DC)
		70 W (220 V DC)
		2250 VA (250 V AC)
		4000 VA (440 V AC)
Carga motor 1 fase	800 W
Carga de motor según UL 508	1/3 HP, 120 V AC (motor de corriente alterna monofásico)
Carga de motor según UL 508		1/2 HP, 240 V AC (motor de corriente alterna monofásico)
Categoría de uso CB Scheme (IEC 60947-5-1)	AC15, 1,5 A/240 V (Contacto abierto)
Categoría de uso CB Scheme (IEC 60947-5-1)		DC13, 2 A/240 V (Contacto abierto)

Tipo de conexión	Conexión por tornillo
Longitud de pelado	8 mm
Sección de conductor rígido	0,5 mm² ... 4 mm²
Sección de cable rígida (2 cables con la misma sección)	0,5 mm² ... 2,5 mm²
Sección de conductor flexible	0,5 mm² ... 4 mm²
Sección de conductor flexible		0,5 mm² ... 4 mm² (Puntera con manguito de plástico)
Sección de cable flexible (2 cables con la misma sección)	0,5 mm² ... 2,5 mm²
Sección de cable flexible (2 cables con la misma sección)		0,5 mm² ... 1,5 mm² (Puntera TWIN con collar aislante)
Sección de conductor AWG	20 ... 10 (rígido)
Sección de conductor AWG		20 ... 12 (flexible)
Par de apriete	0,5 Nm ... 0,6 Nm

Dimensiones del artículo
Anchura	44 mm
Altura	96 mm
Profundidad	91 mm

Color	gris (RAL 7042)
Clase de inflamabilidad según UL 94 (Carcasa)	V2 (Carcasa)

Condiciones ambientales
Índice de protección (Zócalo de relé)	IP20 (Zócalo de relé)
Índice de protección (Relé)	RT I (Relé)
Temperatura ambiente (servicio)	-40 °C ... 40 °C
Temperatura ambiente (almacenamiento / transporte)	-40 °C ... 85 °C

Prueba de gases nocivos
Marcado	ISA-S71.04. G3 Harsh Group
		EN 60068-2-60

Automatizar

Conexión

Conmutación, medición y supervisión

Rotulación, montaje e instalación

Suministro, carga y protección

RIF-4-RSC-LV-120AC/2X21 - Módulo de relés

2903290

Detalles de producto

ETIM

UNSPSC

Productos compatibles

Tipo de montaje	Montaje sobre carril DIN
Indicaciones de montaje	Alineables sin separación
Posición de montaje	discrecional

Código de artículo	2903290
Unidad de embalaje	5 Unidades
Cantidad mínima de pedido	5 Unidades
Clave de venta	DK651C
Clave de producto	DK651C
GTIN	4046356732772
Peso por unidad (incluido el embalaje)	188,23 g
Peso por unidad (sin incluir el embalaje)	188,23 g
Número de tarifa arancelaria	85364900
País de origen	CN

EU RoHS
Cumple los requisitos de la Directiva RoHS	Sí
excepciones, si fueran conocida	7(a), 7(c)-I
China RoHS
Environment friendly use period (EFUP)	EFUP-50 Encontrará una tabla de declaración RoHS de China relativa al artículo en la zona de descargas del artículo correspondiente, en el apartado "Declaración del fabricante". No se emite ninguna tabla de declaración RoHS de China ni se requiere en ninguno de los artículos con EFUP-E.
EU REACH SVHC
Indicación acerca de la sustancia candidata según REACH (n.º CAS)	Lead (n.º CAS: 7439-92-1)
