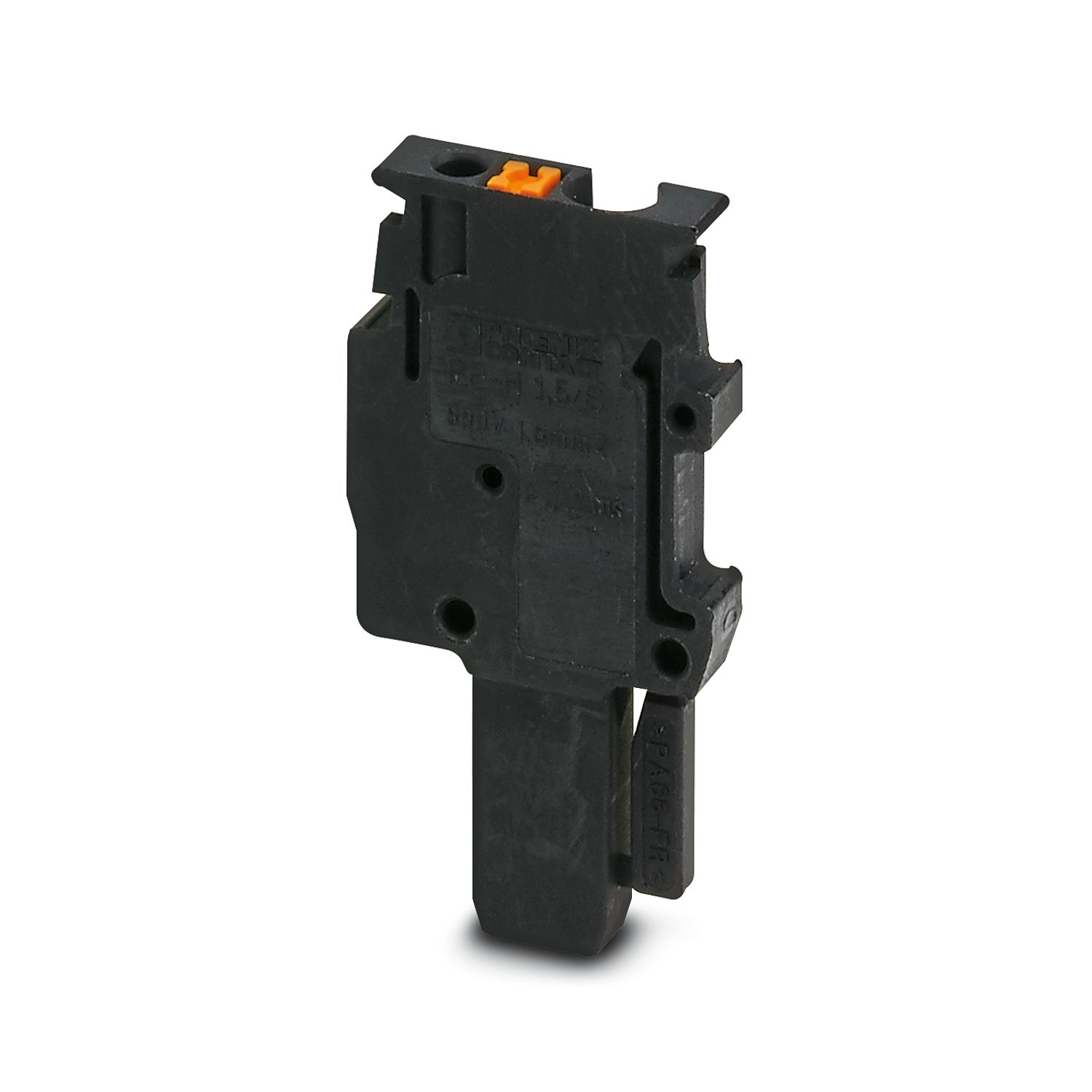

PP-H 1,5/S/1-R BK - Conector - 1096660

Tipo de producto	Conector de bornes
Número de polos	1
Paso	3,5 mm
Número de conexiones	1
Número de filas	1
Ejecución	otros
Potenciales	1
Propiedades de aislamiento
Categoría de sobretensión	III
Grado de polución	3

Tensión transitoria de dimensionamiento	6 kV
Potencia disipada máxima con condición nominal	0,56 W

Número de conexiones por piso	1
Sección nominal	1,5 mm²
1er piso
Longitud de pelado	8 mm
Calibre macho	A1 / B1
Conexión según norma	IEC 61984
Sección de conductor rígido	0,14 mm² ... 1,5 mm²
Sección de conductor AWG	26 ... 14 (Convertido según IEC)
Sección de conductor flexible	0,14 mm² ... 1,5 mm²
Sección de cable flexible [AWG]	26 ... 14 (Convertido según IEC)
Sección de cable flexible (puntera sin manguito de plástico)	0,14 mm² ... 1,5 mm²
Sección de cable flexible (puntera con manguito de plástico)	0,14 mm² ... 1 mm²
Corriente nominal	17,5 A (observar derating)
Corriente de carga máxima	17,5 A (con una sección de conductor de 1,5 mm²)
Tensión nominal	500 V
Sección nominal	1,5 mm²
1er piso Sección de conexión directamente enchufable
Sección de conductor rígido	0,25 mm² ... 1,5 mm²
Sección de cable flexible (puntera sin manguito de plástico)	0,34 mm² ... 1,5 mm²
Sección de cable flexible (puntera con manguito de plástico)	0,34 mm² ... 1 mm²

Color	negro (RAL 9005)
Clase de inflamabilidad según UL 94	V0
Grupo material aislante	I
Material aislante	PA

Condiciones ambientales
Temperatura ambiente (almacenamiento / transporte)	-25 °C ... 60 °C (durante poco tiempo, no más de 24 h, de -60 °C a +70 °C)
Temperatura ambiente (montaje)	-5 °C ... 70 °C
Temperatura ambiente (accionamiento)	-5 °C ... 70 °C
Humedad de aire admisible (almacenamiento / transporte)	30 % ... 70 %

Código de artículo	1096660
Unidad de embalaje	50 Unidades
Cantidad mínima de pedido	50 Unidades
Clave de venta	BE2244
Clave de producto	BE2244
GTIN	4055626934204
Peso por unidad (incluido el embalaje)	2,02 g
Peso por unidad (sin incluir el embalaje)	2 g
Número de tarifa arancelaria	85366990
País de origen	PL

EU RoHS
Cumple los requisitos de la Directiva RoHS	Sí (Ninguna excepción)
China RoHS
Environment friendly use period (EFUP)	EFUP-E Ninguna sustancia peligrosa por encima de los valores límite
EU REACH SVHC
Indicación acerca de la sustancia candidata según REACH (n.º CAS)	Ninguna sustancia con una fracción de masa superior a 0,1 %

Automatizar

Conexión

Conmutación, medición y supervisión

Rotulación, montaje e instalación

Suministro, carga y protección

PP-H 1,5/S/1-R BK - Conector

1096660

Detalles de producto

ETIM

UNSPSC

Productos compatibles

Sus ventajas

Anchura	3,5 mm
Altura	31,3 mm
Paso	3,5 mm

Datos mecánicos
Pared lateral abierta	Sí
