cULus Recognized
ID de homologación: E60425-19770427| Tensión nominal UN | Corriente nominal IN | Sección AWG | Sección mm2 | |
|---|---|---|---|---|
| Usegroup B | ||||
| 300 V | 10 A | 30 - 12 | ||
| Usegroup D | ||||
| 300 V | 10 A | 30 - 12 | ||

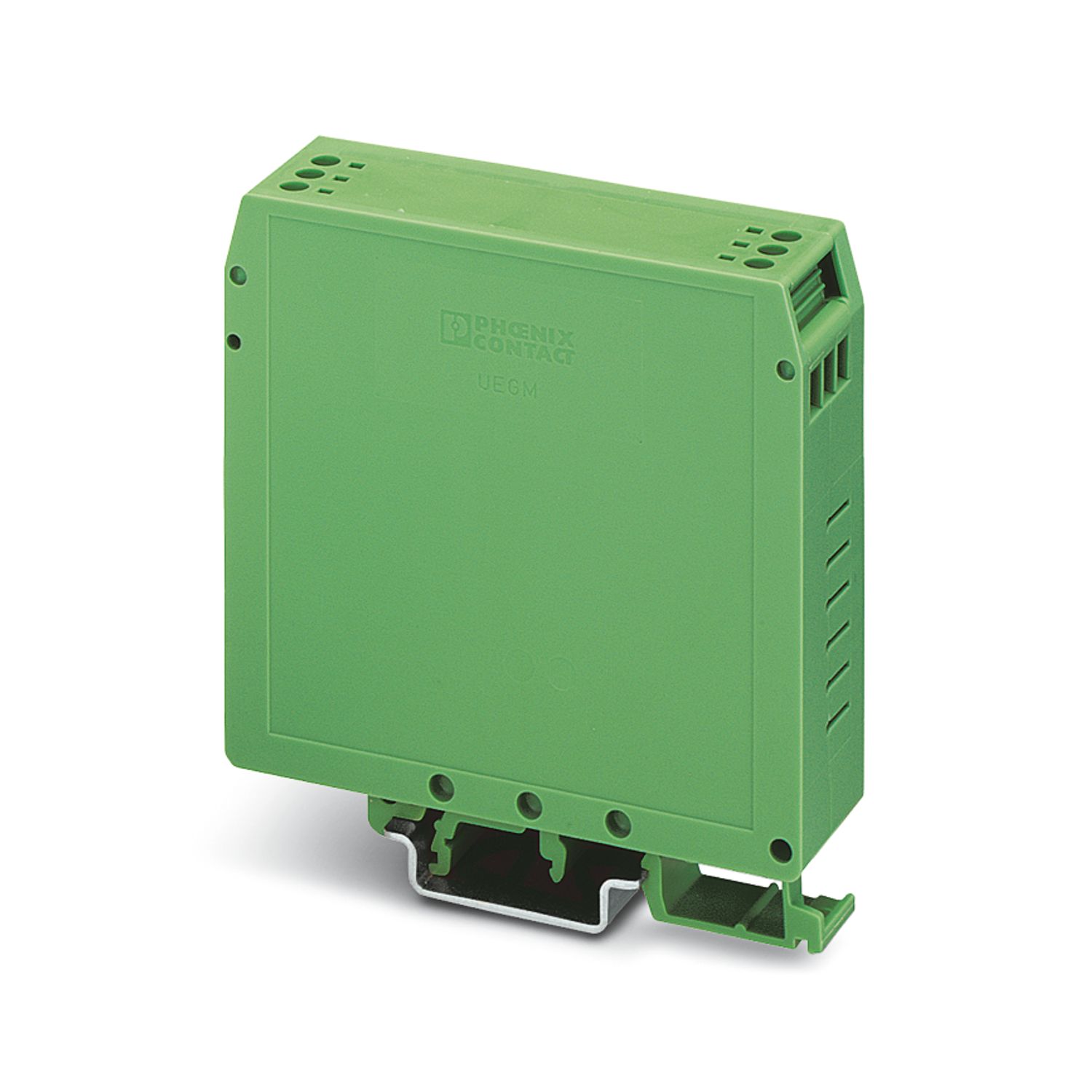

UEGM 25
-
Caja para electrónica
2792015
Carcasa para electrónica, para insertar una placa de circuito impreso, completamente equipada con 3 conexiones por tornillo ó 6 conexiones por enchufe plano por cada lado
Detalles de producto
| Tipo de producto | Carcasa completa |
| Tipo de carcasa | Caja para componentes |
| Serie de carcasas | UEGM |
| Familia de productos | UEGM |
| Construcción | Técnica de conexión integrada, carcasa cerrada |
| Número de polos | 6 |
| Paso | 5 mm |
| Número de filas | 1 |
| Ejecución | Carcasa completa equipada con 3 conexiones por tornillo en cada lado |
| Diseño del pin | Disposición de pines lineal |
| Tensión nominal UN | 500 V (El valor de corriente y de tensión es determinado por la configuración de la placa de circuito impreso) |
| Corriente nominal IN | 10 A |
| Tipo de conexión | Conexión por tornillo |
| Esquema de dimensiones |
|
| Anchura | 25 mm |
| Altura total | 85,5 mm |
| Altura NS 35/7,5 | 85,5 mm |
| Profundidad | 79 mm |
| Longitud | 79 mm |
| Paso | 5 mm |
| Color (Carcasa) | verde (RAL 6021) |
| Clase de inflamabilidad según UL 94 | V2 |
| Material carcasa | PA |
| Características de la superficie | no tratado |
| Condiciones ambientales | |
| Temperatura ambiente (servicio) | -40 °C ... 105 °C |
| Tipo de montaje | Montaje sobre carril DIN |
| Diseño del pin | Disposición de pines lineal |
