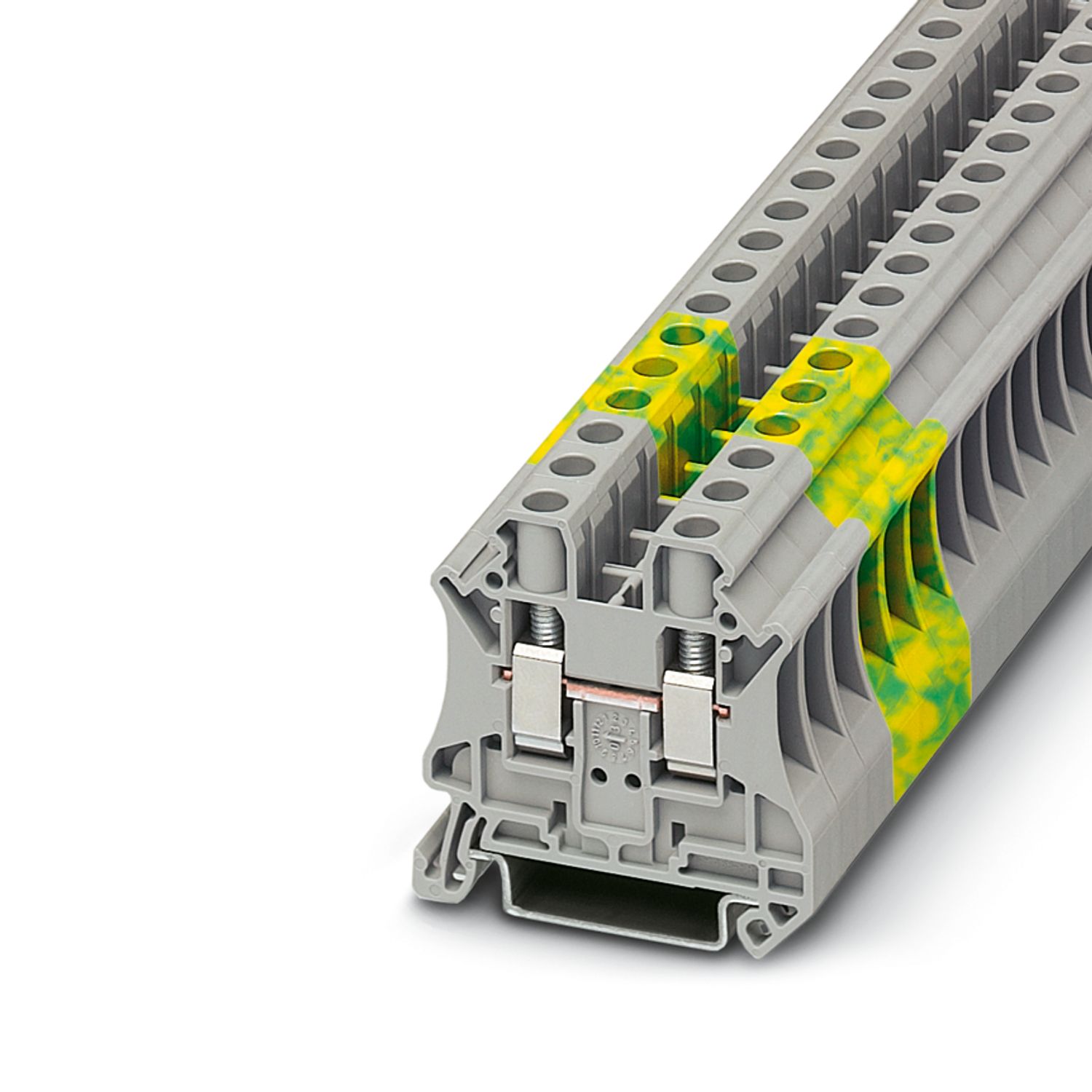

UT 6-PE - Borna de tierra

3044157

Borna de tierra, número de conexiones: 2, tipo de conexión: Conexión por tornillo, sección: 0,2 mm² - 10 mm², clase de montaje: NS 35/7,5, NS 35/15, color: amarillo-verde

Detalles de producto

Tipo de producto	Borne de conexión a tierra
Familia de productos	UT
Campo de empleo	Industria ferroviaria
	Construcción de maquinaria
	Construcción de instalaciones
	Industria de procesos
Número de conexiones	2
Número de filas	1
Propiedades de aislamiento
Categoría de sobretensión	III
Grado de polución	3

Tensión transitoria de dimensionamiento	8 kV
Potencia disipada máxima con condición nominal	1,31 W

Número de conexiones por piso	2
Sección nominal	6 mm²
Sección de dimensionamiento AWG	8
Piso 1 arriba 1 abajo 1
Rosca de tornillo	M4
Observación	Observe la capacidad de corriente de los carriles.
Par de apriete	1,5 ... 1,8 Nm
Longitud de pelado	10 mm
Calibre macho	A5
Conexión según norma	IEC 60947-7-2
Sección de conductor rígido	0,2 mm² ... 10 mm²
Sección de conductor AWG	24 ... 6 (Convertido según IEC)
Sección de conductor flexible	0,2 mm² ... 10 mm²
Sección de cable flexible [AWG]	24 ... 8 (Convertido según IEC)
Sección de cable flexible (puntera sin manguito de plástico)	0,2 mm² ... 6 mm²
Sección de cable flexible (puntera con manguito de plástico)	0,2 mm² ... 6 mm²
Observación	Atención: en el área de descargas encontrará habilitaciones de artículos, secciones de conexión y notas sobre la conexión de conductores de aluminio.

Datos de dimensionamiento (ATEX/IECEx)
Marcado	 II 2 GD Ex eb IIC Gb
Rango de temperatura de funcionamiento	-60 °C ... 110 °C
Accesorios con certificado Ex	3047028 D-UT 2,5/10
	1205066 SZS 1,0X4,0 VDE
	3022276 CLIPFIX 35-5
	3022218 CLIPFIX 35
analógica	(permanente)
Datos de conexión Ex Generalidades
Ámbito del par de apriete	1,5 Nm ... 1,8 Nm
Sección nominal	6 mm²
Sección de dimensionamiento AWG	10
Capacidad de conexión, cable rígido	0,2 mm² ... 10 mm²
Capacidad de conexión AWG	24 ... 8
Capacidad de conexión, cable flexible	0,2 mm² ... 6 mm²
Capacidad de conexión AWG	24 ... 10

Anchura	8,2 mm
Ancho de tapa	2,2 mm
Altura	47,7 mm
Profundidad	46,9 mm
Profundidad en NS 35/7,5	47,5 mm
Profundidad en NS 35/15	55 mm

Color	verde-amarillo
Clase de inflamabilidad según UL 94	V0
Grupo material aislante	I
Material aislante	PA
Utilización estática de material aislante en frío	-60 °C
Índice de temperatura del material aislante relativo (Elec., UL 746 B)	130 °C
Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R22	HL 1 - HL 3
Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R23	HL 1 - HL 3
Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R24	HL 1 - HL 3
Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R26	HL 1 - HL 3
Inflamabilidad de las superficies NFPA 130 (ASTM E 162)	aprobado
Densidad de los gases de combustión óptica específica NFPA 130 (ASTM E 662)	aprobado
Toxicidad de los gases de combustión NFPA 130 (SMP 800C)	aprobado

Datos mecánicos
Pared lateral abierta	Sí

Oscilación/ruido de banda ancha
Especificación del ensayo	DIN EN 50155 (VDE 0115-200):2018-05
Espectro	Prueba de durabilidad categoría 2, en el bogie
Frecuencia	f₁ = 5 Hz hasta f₂ = 250 Hz
Nivel ASD	6,12 (m/s²)²/Hz
Aceleración	3,12g
Duración de ensayo por eje	5 h
Direcciones de ensayo	Ejes X, Y y Z
Choque
Tipo de choque	Semisinusoide
Aceleración	30g
Duración del choque	18 ms
Número de choques por dirección	3
Direcciones de ensayo	Ejes X, Y y Z (pos. y neg.)
Condiciones ambientales
Temperatura ambiente (servicio)	-60 °C ... 110 °C (Rango de temperatura de servicio incl. autocalentamiento, temperatura de servicio de corta duración máx.; véase RTI Elec.)
Temperatura ambiente (almacenamiento / transporte)	-25 °C ... 60 °C (durante poco tiempo, no más de 24 h, de -60 °C a +70 °C)
Temperatura ambiente (montaje)	-5 °C ... 70 °C
Temperatura ambiente (accionamiento)	-5 °C ... 70 °C
Humedad de aire admisible (servicio)	20 % ... 90 %
Humedad de aire admisible (almacenamiento / transporte)	30 % ... 70 %

Conexión según norma	IEC 60947-7-2

Tipo de montaje	NS 35/7,5
	NS 35/15

Datos comerciales

Código de artículo	3044157
Unidad de embalaje	50 Unidades
Cantidad mínima de pedido	50 Unidades
Clave de venta	BE1121
Clave de producto	BE1121
Página del catálogo	Página 173 (C-1-2019)
GTIN	4017918960414
Peso por unidad (incluido el embalaje)	22,1 g
Peso por unidad (sin incluir el embalaje)	21,6 g
Número de tarifa arancelaria	85369010
País de origen	DE

Clasificaciones

Homologaciones

Approval Specification Data
	Tensión nominal U_N	Corriente nominal I_N	Sección AWG	Sección mm²
				0,2 - 6

Approval Specification Data
	Tensión nominal U_N	Corriente nominal I_N	Sección AWG	Sección mm²
Solo conductores flexibles				0,2 - 6
Solo conductores rígidos				0,2 - 10

Approval Specification Data
	Tensión nominal U_N	Corriente nominal I_N	Sección AWG	Sección mm²
Usegroup B
			24 - 8
Usegroup C
			24 - 8

Approval Specification Data
	Tensión nominal U_N	Corriente nominal I_N	Sección AWG	Sección mm²
Solo conductores flexibles				0,2 - 6
Solo conductores rígidos				0,2 - 10

Approval Specification Data
	Tensión nominal U_N	Corriente nominal I_N	Sección AWG	Sección mm²
Usegroup B
			24 - 8
Usegroup C
			24 - 8

Environmental product compliance

Productos compatibles

Accesorios

Sus ventajas

El receptáculo de conexión grande permite la conexión de conductores rígidos y flexibles sin puntera, también mediante secciones nominales

La construcción compacta ofrece al mismo tiempo además de ahorro de espacio un cómodo cableado en espacios reducidos

Guía del destornillador óptima a través de fosos de tornillos cerrados

Comprobado para aplicaciones ferroviarias

El cono de entrada de cables permite el alojamiento de conductores con puntera y cuellos aislantes en sección nominal

EU RoHS
Cumple los requisitos de la Directiva RoHS	Sí
excepciones, si fueran conocida	6(c)
China RoHS
Environment friendly use period (EFUP)	EFUP-50 Encontrará una tabla de declaración RoHS de China relativa al artículo en la zona de descargas del artículo correspondiente, en el apartado "Declaración del fabricante". No se emite ninguna tabla de declaración RoHS de China ni se requiere en ninguno de los artículos con EFUP-E.
EU REACH SVHC
Indicación acerca de la sustancia candidata según REACH (n.º CAS)	Lead (n.º CAS: 7439-92-1)
SCIP	6213f14d-5bbe-4eb7-9d0c-693d87d680af
