MACX MCR-EX-SL-SD-21-40-LP
-
Bloque de control de válvulas
2865764
Bloque de control de válvulas Ex i. Para la activación con seguridad intrínseca de válvulas magnéticas Ex i, componentes de alarma o LEDs instalados en la zona Ex. Limitación de corriente a 40 mA. Para gases hasta el grupo IIC, alimentados en bucle, separación galvánica, SIL 3. Conexión por tornillo.
Detalles de producto
| Tipo de producto | Bloque de control de válvulas |
| Familia de productos | MACX Analog |
| Número de canales | 1 |
| Ejecución | Amplificador de separación i Ex con seguridad funcional SIL |
| Válvula compatible | ASCO Coil 195 |
| Bürkert Coil AC 10 standard | |
| Bürkert Coil AC 10 high resistance | |
| Bürkert Coil AC 21 standard 700 mW / 65°C | |
| Bürkert Coil AC 21 high resistance 700 mW / 65°C | |
| Bürkert Coil AC 21 standard 900 mW / 45°C | |
| Bürkert Coil AC 21 high resistance 900 mW / 45°C | |
| Bürkert Coil AC 21 standard 900 mW / 60°C | |
| Bürkert Coil AC 21 high resistance 900 mW / 60°C | |
| Bürkert Coil G1 642735 standard 600 mW / 50°C | |
| Bürkert Coil G1 642735 high resistance 600 mW / 50°C | |
| Bürkert Coil G1 642735 standard 800 mW / 40°C | |
| Bürkert Coil G1 642735 high resistance 800 mW / 40°C | |
| Bürkert Coil G1 642735 standard 1000 mW / 40°C | |
| Bürkert Coil G1 642735 high resistance 1000 mW / 40°C | |
| Norgren Herion Coil 2050 | |
| Norgren Herion Coil 2051 | |
| Norgren Herion Coil 2052 | |
| Norgren Herion Coil 2080 / 2082 | |
| Norgren Herion Coil 2081 / 2083 | |
| Norgren Herion Coil 2084 | |
| Hörbiger Piezo P8 38x RF-Nx-SPN65 30 V type | |
| Hörbiger Piezo P20 381RF-NG-CPN61 30 V type | |
| Parker Coil VZ07 488650.01 | |
| Parker Coil VZ33 494035.10 | |
| Parker Coil VZ08 488660.01 | |
| Parker Coil VZ09 488670.01 | |
| Parker Coil VZ95 482160.01 EEx ia IIB T6 | |
| Parker Coil VZ23 482870.01 | |
| Samson Coil 3701-12 (12 V) | |
| Samson Coil 3701-13 (24 V) | |
| Samson Coil 3963-12 (12 V) | |
| Samson Coil 3963-13 (24 V) | |
| Samson Coil 3964-12 (12 V) | |
| Samson Coil 3964-13 (24 V) | |
| Seitz Pilot valve PV 12F73 Ci oH | |
| Seitz Pilot valve PV 12F73 Xi oH | |
| Seitz Pilot valve PV 12F73 Xi oH-2 | |
| Observación | Esto es una parte de las combinaciones posibles entre válvulas y bloques de control de válvulas. |
| Separación galvánica | Separación de 2 vías |
| Coeficiente de temperatura máximo | 0,01 %/K |
| Separación galvánica | |
| Tensión de prueba | 2,5 kV AC (50 Hz, 60 s) |
| Categoría de sobretensión | II |
| Grado de polución | 2 |
| Separación galvánica Salida/entrada IEC/EN 60079-11 | |
| Normas/especificaciones | IEC/EN 60079-11 |
| Tensión de aislamiento de dimensionamiento | 375 VPP |
| Separación galvánica Salida/entrada IEC/EN 61010-1 | |
| Normas/especificaciones | IEC/EN 61010-1 |
| Tensión de aislamiento de dimensionamiento | 300 Veff |
| Aislamiento | Separación segura |
| Alimentación | |
| Tensión de alimentación | alimentada por bucle, no es necesaria ninguna alimentación externa |
| Potencia disipada | < 1,055 W |
| Señal: Tensión | |
| Número de entradas | 1 |
| Señal de entrada Tensión | 19,2 V DC ... 30 V DC (24 V DC, -20 % ... +25 %) |
| Señal de entrada Corriente máxima | 65 mA (Ue = 24 V DC) |
| Señal: Tensión | |
| Descripción de la salida | intrínsecamente seguro |
| Número de salidas | 1 |

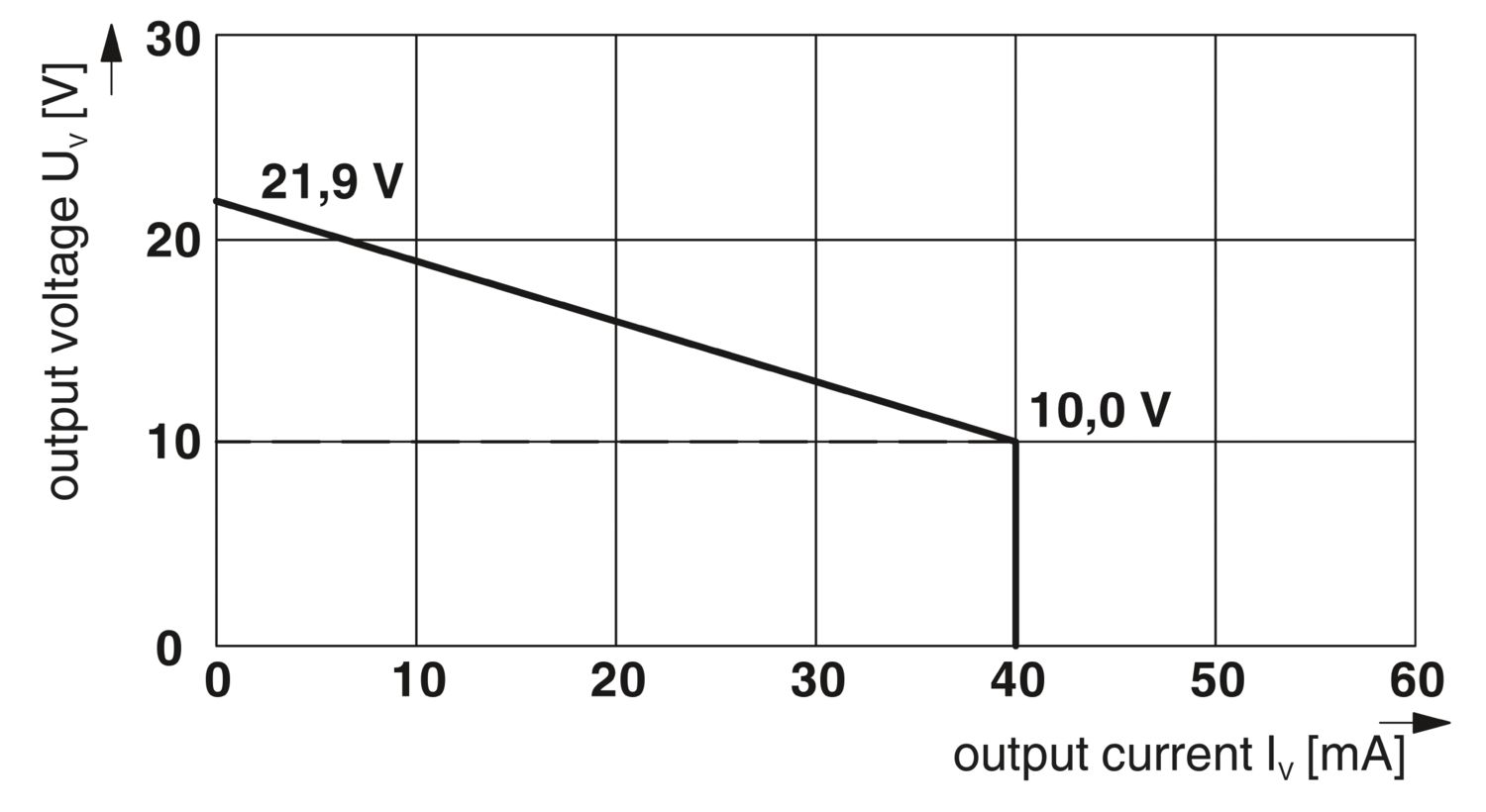

| Tensión de salida | ≥ 10 V DC (40 mA) |
| Limitación de corriente | > 40 mA |
| Tiempo de reacción | < 20 ms |
| Tensión en circuito abierto | > 21,9 V DC |
| Resistente al cortocircuito | sí |
| Tipo de conexión | Conexión por tornillo |
| Longitud de pelado | 7 mm |
| Rosca de tornillo | M3 |
| Sección de conductor rígido | 0,2 mm² ... 2,5 mm² |
| Sección de conductor flexible | 0,2 mm² ... 2,5 mm² |
| Sección de conductor AWG | 24 ... 14 |
| Par de apriete | 0,5 Nm ... 0,6 Nm |
| Conector hembra de pruebas | |
| Diámetro máx. | 2 mm |
| Instalación Ex (EPL) | Gc |
| Div. 2 | |
| Circuitos con seguridad intrínseca (EPL) | Ga |
| Da | |
| Ma | |
| Div. 1 | |
| Datos técnicos de seguridad | |
| Observación | Para la homologación ATEX e IECEx son válidos los siguientes valores de seguridad intrínseca. Para todas las demás homologaciones Ex, deben consultarse los valores de seguridad intrínseca de los respectivos certificados. |
| Potencia de entrada Pi | despreciable |
| Inductancia interna máx. Li | despreciable |
| Capacidad interna máx. Ci | despreciable |
| Tensión máx. de salida Uo | 25,1 V |
| Corriente máx. de salida Io | 87 mA |
| Potencia máx. de salida Po | 550 mW |
| Resistencia interna máxima Ri | 287 Ω |
| Tensión máxima en materia de seguridad Um | 253 V AC |
| 125 V DC | |
| IIA/I (circuito eléctrico sencillo): Inductancia externa máx. Lo / Capacidad externa máx. Co | 37,6 mH / 2,93 µF |
| IIB/IIIC (circuito eléctrico sencillo): Inductancia externa máx. Lo / Capacidad externa máx. Co | 18,8 mH / 0,83 µF |
| IIC (circuito eléctrico sencillo): Inductancia externa máx. Lo / Capacidad externa máx. Co | 4,7 mH / 0,108 µF |
| IIA/I (circuito eléctrico combinado): Inductancia externa máx. Lo / Capacidad externa máx. Co | 20 mH / 600 nF, 5 mH / 610 nF, 1 mH / 640 nF, 0,1 mH / 1000 nF |
| IIB/IIIC (circuito eléctrico combinado): Inductancia externa máx. Lo / Capacidad externa máx. Co | 5 mH / 300 nF, 0,5 mH / 500 nF |
| IIC (circuito eléctrico combinado): Inductancia externa máx. Lo / Capacidad externa máx. Co | 2 mH / 50 nF, 0,5 mH / 70 nF, 0,15 mH / 100 nF |
| Indicación de estado | LED amarillo (estado de conmutación / estado, se enciende estando activo el circuito de salida) |
| Esquema de dimensiones |
|
| Anchura | 12,5 mm |
| Altura | 112,5 mm |
| Profundidad | 113,7 mm |
| Profundidad NS 35/7,5 | 114,5 mm (encajado sobre carril DIN NS 35/7,5 según EN 60715) |
| Color | gris (RAL 7042) |
| Clase de inflamabilidad según UL 94 | V0 (Carcasa) |
| Material carcasa | PA 6.6-FR |
| Condiciones ambientales | |
| Índice de protección | IP20 (no evaluado por UL) |
| Temperatura ambiente (servicio) | -40 °C ... 60 °C (Posición de montaje discrecional) |
| -40 °C ... 70 °C (Derating) | |
| Temperatura ambiente (almacenamiento / transporte) | -40 °C ... 80 °C |
| Humedad de aire admisible (servicio) | 10 % ... 95 % (sin condensación) |
| Rango de utilización superior (≤ 2000 m) | |
| Altitud | ≤ 2000 m (Los datos técnicos se refieren a altitudes ≤2000 m sobre el nivel del mar. Para altitudes >2000 m sobre el nivel del mar, consulte la hoja de características.) |
| Temperatura ambiente (servicio) | -40 °C ... 70 °C |
| Tensión máxima en materia de seguridad Um | 253 V AC |
| 125 V DC | |
| Tensión de aislamiento de dimensionamiento | 375 VPP (IEC/EN 60079-11) |
| 265 V (UIsolation rated "ec") | |
| Rango de utilización superior (≤ 3000 m) | |
| Rango de altura | > 2000 m ... 3000 m |
| Temperatura ambiente (servicio) | -40 °C ... 63 °C |
| Tensión máxima en materia de seguridad Um | 190 V AC |
| 110 V DC | |
| Tensión de aislamiento de dimensionamiento | 190 V (IEC/EN 60079-11) |
| 190 V (UIsolation rated "ec") | |
| Rango de utilización superior (≤ 4000 m) | |
| Rango de altura | > 3000 m ... 4000 m |
| Temperatura ambiente (servicio) | -40 °C ... 56 °C |
| Tensión máxima en materia de seguridad Um | 60 V |
| Tensión de aislamiento de dimensionamiento | 60 V (IEC/EN 60079-11) |
| 60 V (UIsolation rated "ec") | |
| Rango de utilización superior (≤ 5000 m) | |
| Rango de altura | > 4000 m ... 5000 m |
| Temperatura ambiente (servicio) | -40 °C ... 49 °C |
| Tensión máxima en materia de seguridad Um | 60 V |
| Tensión de aislamiento de dimensionamiento | 60 V (IEC/EN 60079-11) |
| 60 V (UIsolation rated "ec") | |
| CE | |
| Certificado | Conformidad CE |
| Observación | Adicionalmente EN 61326 |
| ATEX | |
| Marcado | I (M1) [Ex ia Ma] I |
| II (1) G [Ex ia Ga] IIC | |
| II (1) D [Ex ia Da] IIIC | |
| II 3(1) G Ex ec [ia Ga] IIC T4 Gc | |
| Certificado | IBExU 07 ATEX 1133X |
| IECEx | |
| Marcado | [Ex ia Ma] I |
| [Ex ia Ga] IIC | |
| [Ex ia Da] IIIC | |
| Ex ec [ia Ga] IIC T4 Gc | |
| Certificado | IECEx IBE 08.0002X |
| CCC / China-Ex | |
| Marcado | [Ex ia Ga] IIC |
| [Ex ia Da] IIIC | |
| Ex ec [ia Ga] IIC T4 Gc | |
| Certificado | 2022122316115980 |
| UL, EE. UU. / Canadá | |
| Marcado | UL 61010 Listed |
| Class I, Div. 2, Groups A, B, C, D T4 | |
| Class I, Div. 2, Groups IIC, IIB, IIA T4 | |
| Associated apparatus for use in Class I, Division 1, Groups A,B,C,D | |
| Associated apparatus for use in Class II, Div.1 Groups E,F,G | |
| Associated apparatus for use in Class III, Division 1 | |
| Associated apparatus for use in Class I, Zone 0,1,2, Groups IIC,IIB,IIA | |
| Certificado | , C.D.-No 83104549 |
| UL, EE. UU. / Canadá | |
| Marcado | Class I Div 2; IS for Class I, II, III Div 1 |
| Certificado | , C.D.-No 83104549 |
| Homologación para la construcción naval | |
| Certificado | DNV GL TAA000020C |
| Safety Integrity Level (SIL, IEC 61508) | |
| Marcado | 3 |
| INMETRO | |
| Marcado | [Ex ia Ma] I |
| [Ex ia Ga] IIC | |
| [Ex ia Da] IIIC | |
| Ex ec [ia Ga] IIC T4 Gc | |
| Certificado | DNV 18.0115 X |
| Datos para construcción naval | |
| Temperature | B |
| Humidity | B |
| Vibración | A |
| EMC | A |
| Enclosure | Required protection according to the Rules shall be provided upon installation on board |
| Compatibilidad electromagnética | Conformidad con la directiva CEM |
| Resistencia a interferencias | EN 61000-6-2 |
| Emisión de interferencias | |
| Normas/especificaciones | EN 61000-6-4 |
| Separación galvánica | Separación de 2 vías |
| GB Standard | |
| Normas/especificaciones | GB/T 3836.1 |
| GB/T 3836.3 | |
| GB/T 3836.4 | |
| Tipo de montaje | Montaje sobre carril DIN |
Sus ventajas
Mecánicamente compatible con conector para carriles simétricos
Diferentes curvas características de salida compatibles con las válvulas magnéticas usuales
Loop-powered: la energía requerida se alimenta por la señal de activación del lado de entrada
Hasta SIL 3 según IEC 61508
Instal. en zona 2, grado prot. explos. permitido "n" (EN 60079-15)
Salida:[Ex ia] IIC / [Ex ia] IIB
Separación galvánica de 2 vías
Entrada: 19,2 V DC … 30 V DC
