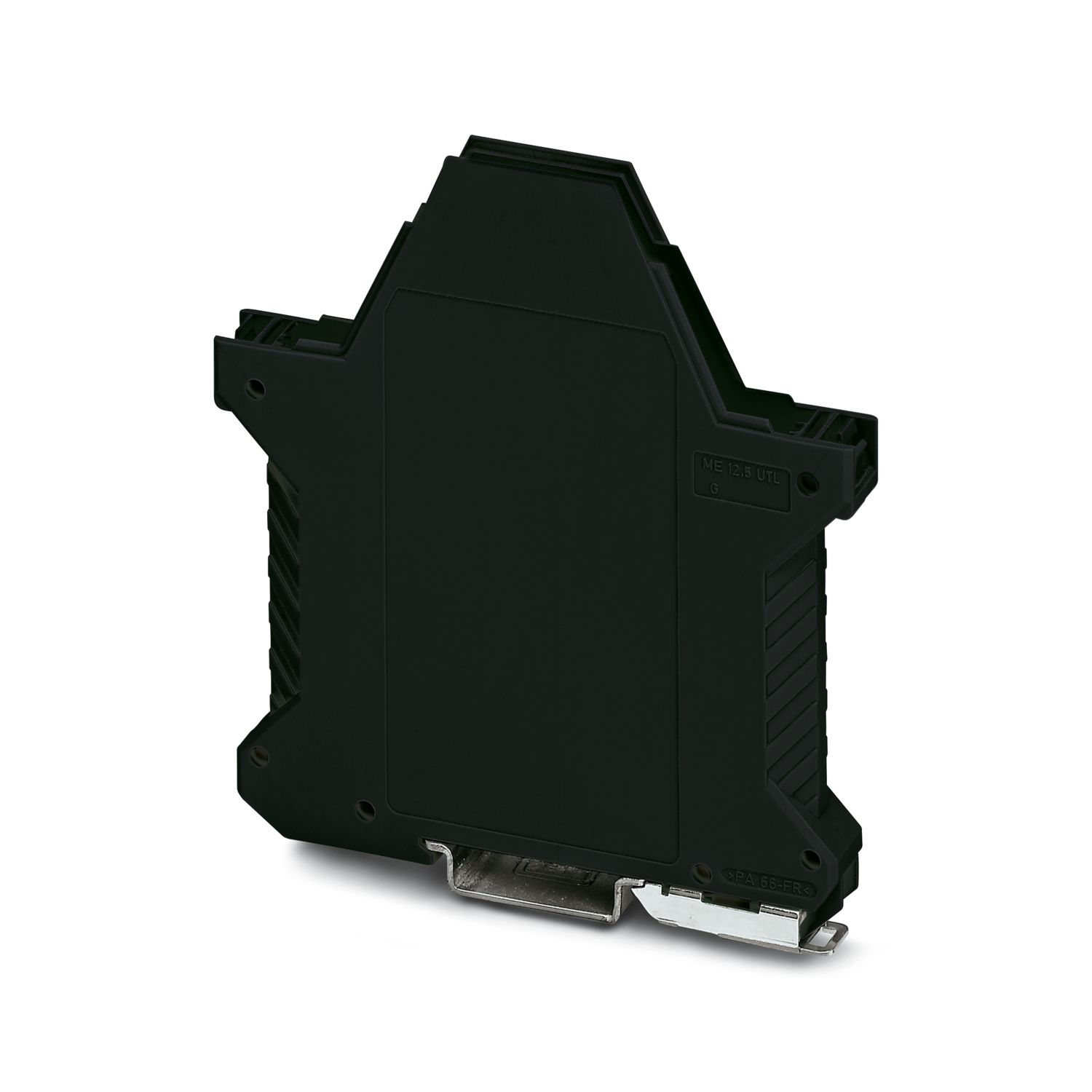

ME 12,5 OT-MSTBO SET BK
-
Parte superior de la carcasa
2706360
Caja para carril DIN, Set formado por parte superior de la carcasa y 4 unidades de carcasas de base para placa de circuito impreso (2 polos) y 4 unidades de bornas para placa de circuito impreso con conexión por tornillo (2 polos), anchura: 12,6 mm, altura: 99 mm, profundidad: 45,85 mm, color: negro (similar RAL 9005)
Este producto precisa otros productos para su funcionamiento.
Accesorios necesarios
Detalles de producto
| Indicaciónes de montaje | Tenga en cuenta la indicación de uso en el área de descargas. |
| Tipo de producto | Parte superior de la carcasa |
| Tipo de carcasa | Caja para carril DIN |
| Serie de carcasas | ME |
| Familia de productos | ME 12,5.. |
| Número de polos | 8 |
| Número de polos máx. | 8 (paso: 5 mm) |
| Número de filas | 2 |
| Orificio de ventilación disponible | no |
| Esquema de dimensiones |
|
| Anchura | 12,6 mm |
| Altura | 99 mm |
| Profundidad | 45,85 mm |
| Profundidad a partir de la superficie de apoyo de la parte inferior | 38,5 mm |
| Diseño de las placas de circuito impreso | |
| Espesor de placa de circuito impreso | 1,4 mm ... 1,8 mm |
| Color (Carcasa) | negro (RAL 9005) |
| Clase de inflamabilidad según UL 94 | V0 |
| CTI según IEC 60112 | 600 |
| Material carcasa | PA |
| Características de la superficie | no tratado |
| Ensayo de vibraciones | |
| Especificación del ensayo | DIN EN 60068-2-6 (VDE 0468-2-6):2008-10 |
| Frecuencia | 10 - 150 - 10 Hz |
| Velocidad de barrido | 1 octava/min |
| Amplitud | 0,15 mm (10 Hz ... 58,1 Hz) |
| Aceleración | 2g (58,1 Hz ... 150 Hz) |
| Duración de ensayo por eje | 2,5 h |
| Direcciones de ensayo | Ejes X, Y y Z |
| Ensayo filam. incandescente | |
| Especificación del ensayo | DIN EN 60695-2-11 (VDE 0471-2-11):2014-11 |
| Temperatura | 850 °C |
| Tiempo de actuación | 30 s |
| Resistencia al calor/comprobación de la presión esférica | |
| Especificación del ensayo | DIN EN 60695-10-2 (VDE 0471-10-2):2016-01 |
| Temperatura | 125 °C |
| Duración del ensayo | 1 h |
| Fuerza | 20 N |
| Resistencia mecánica/tambor descendente | |
| Especificación del ensayo | DIN EN 60998-1 (VDE 0613-1):2005-03 |
| Altura de caída | 50 cm |
| Frecuencia | 10 |
| Choque | |
| Especificación del ensayo | DIN EN 60068-2-27 (VDE 0468-2-27):2010-02 |
| Tipo de choque | Semisinusoide |
| Aceleración | 15g |
| Duración del choque | 11 ms |
| Número de choques por dirección | 3 |
| Direcciones de ensayo | Ejes X, Y y Z (pos. y neg.) |
| Índice de protección (código IP) | |
| Especificación del ensayo | DIN EN 60529 (VDE 0470-1):2014-09 |
| Condiciones ambientales | |
| Código IP máximo alcanzable | IP20 |
| Temperatura ambiente (servicio) | -40 °C ... 105 °C (En función de la disipación) |
| Temperatura ambiente (almacenamiento / transporte) | -40 °C ... 55 °C |
| Temperatura ambiente (montaje) | -5 °C ... 100 °C |
| Humedad relativa del aire (almacenamiento / transporte) | 80 % |
| Número de alojamientos de placa de circuito impreso | 1 |
| Tipo de fijación de placas de circuito impreso | Inserción |
| Espesor de placa de circuito impreso | 1,4 mm ... 1,8 mm |
| Tipo de montaje | Bloqueo con parte inferior de la carcasa |
| Tipo de embalaje | empaquetado en caja |
| Tipo del embalaje exterior | Cartón |
Sus ventajas
Montaje sin herramientas
Disponible en los anchos de construcción de 12,5 mm ... 90 mm, ampliable modularmente
Clase de inflamabilidad V0 según UL 94
Varianza en la tecnología de conexión
Puede montase sobre el carril DIN
Opcionalmente con conector de bus integrado o con posibilidad de montaje sobre el carril
