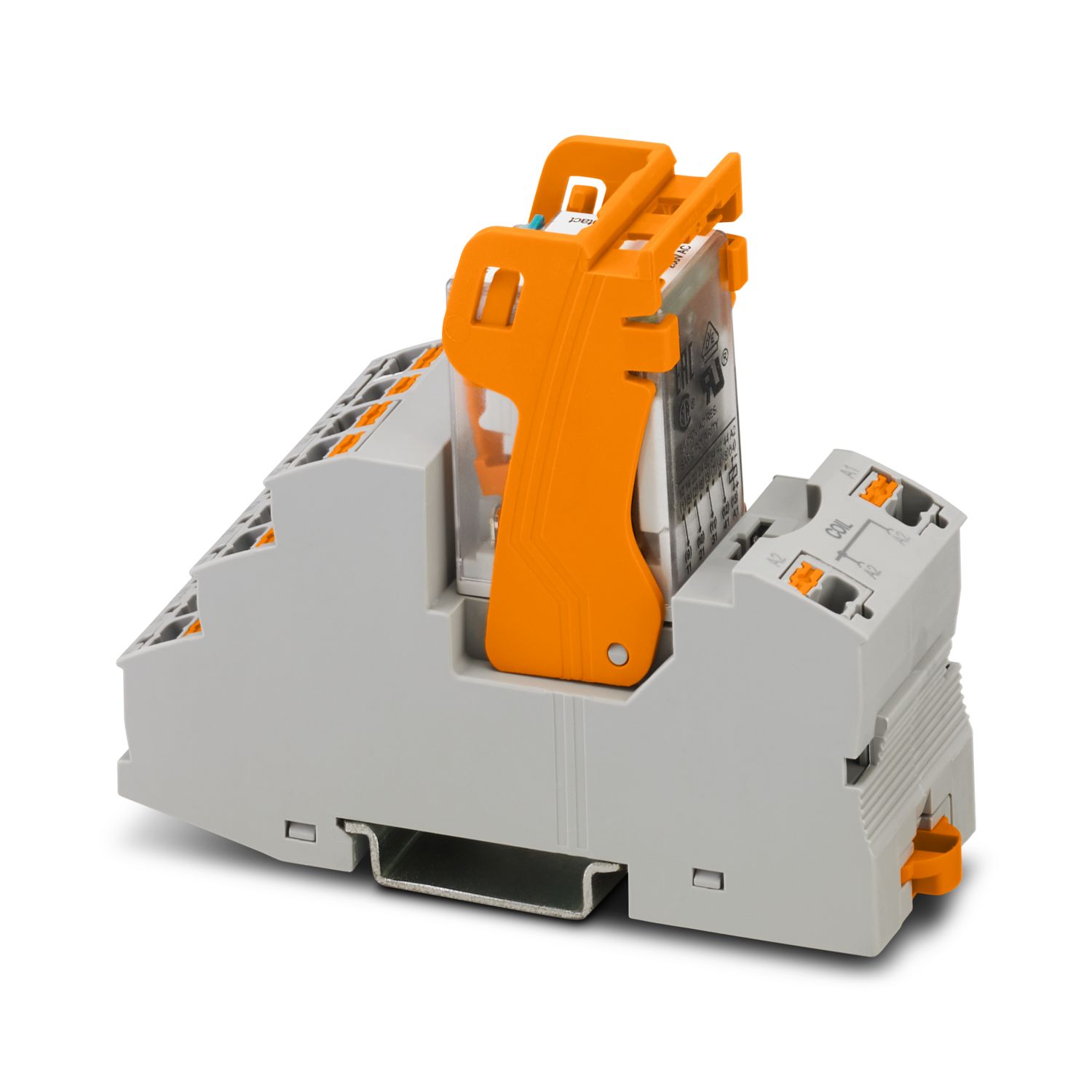

RIF-2-RPT-PHS-LDP-24DC/2X21 - Módulo de relés

1577412

Módulo de relé premontado con conexión push-in, compuesto de zócalo de relé, relé con contacto de potencia y brida de sujeción reforzada. Tipo de conmutación del contacto: 2 conmutadores. Tensión de entrada: 24 V DC

Detalles de producto

El set consta de

Tipo de producto	Módulo de relés
Familia de productos	RIFLINE complete
Aplicación	Universal
Modo operativo	Tiempo de trabajo 100 %
Vida útil mecánica	aprox. 2x 10⁷ periodicidades de cambio de estado
Propiedades de aislamiento
Aislamiento	Aislamiento básico
Categoría de sobretensión	III
Grado de polución	2 (Tensión nominal 230/400 V)
Estado de mantenimiento de datos
Fecha del último mantenimiento de los datos	27.03.2025

Potencia disipada máxima con condición nominal	1,01 W
Tensión de prueba (Devanado/contacto)	2,5 kV_eff (50 Hz, 1 min., devanado/contacto)
Tensión de prueba (Contacto/contacto)	2,5 kV_eff (50 Hz, 1 min., contacto/contacto)
Tensión de aislamiento de dimensionamiento	250 V AC
Tensión transitoria de dimensionamiento	4 kV

Lado de excitación
Tensión nominal de entrada U_N	24 V DC
Rango de tensión de entrada	19,2 V DC ... 30 V DC (20 °C)
Margen de tensión de entrada referido a U_N	ver el diagrama
Comportamiento de conmutación del accionamiento	monoestable
Accionamiento (polaridad)	polarizado
Corriente de entrada típica a U_N	42 mA
Tiempo de reacción típico	13 ms
Tiempo típico de apertura	14 ms
Tensión de bobina	24 V DC
Circuito de protección	Diodo de libre circulación
Indicación de la tensión de servicio	LED amarillo

Conmutar
Tipo de conmutación del contacto	2 contactos conmutados
Tipo de contacto de conmutación	Contacto simple
Material del contacto	AgNi
Tensión de conmutación máxima	250 V AC/DC
Tensión mínima de activación	5 V (24 mA)
Corriente constante límite	10 A (ver el diagrama)
Corriente de conexión máxima	30 A (20 ms, contac. abierto)
Corriente de conmutación mínima	5 mA (24 V)
Potencia de ruptura (carga óhmica) máxima	240 W (con 24 V DC)
	124 W (con 48 V DC)
	108 W (con 60 V DC)
	52 W (con 110 V DC)
	48 W (con 220 V DC)
	2500 VA (con 250 V AC)
Capacidad de ruptura	2 A (Con 24 V, DC13)
	0,22 A (con 120 V, DC13)
	0,11 A (Con 250 V, DC13)
	3 A (con 120 V, AC15)
	1,5 A (con 240 V, AC15)

Tipo de conexión	Conexión push-in
Longitud de pelado	8 mm
Sección de conductor rígido	0,14 mm² ... 1,5 mm²
Sección de conductor flexible	0,14 mm² ... 1,5 mm²
	0,14 mm² ... 1,5 mm² (Puntera con manguito de plástico)
	0,14 mm² ... 1 mm² (Puntera con manguito de plástico, dos conductores en el borne doble)
Sección de conductor AWG	26 ... 16 (rígido)
	26 ... 16 (flexible)

Dimensiones del artículo
Anchura	31 mm
Altura	96 mm
Profundidad	75 mm
Orificio
Diámetro	3,2 mm

Color	gris (RAL 7042)
Clase de inflamabilidad según UL 94	V2 (Carcasa)

Condiciones ambientales
Índice de protección (Zócalo de relé)	IP20 (Zócalo de relé)
Índice de protección (Relé)	RT I (Relé)
Temperatura ambiente (servicio)	-40 °C ... 60 °C
Temperatura ambiente (almacenamiento / transporte)	-40 °C ... 85 °C

Prueba de gases nocivos
Marcado	ISA-S71.04. G3 Harsh Group
	EN 60068-2-60

Normas/especificaciones	IEC 60947-5-1

Tipo de montaje	Montaje sobre carril DIN
Indicaciones de montaje	Alineables sin separación
Posición para el montaje	discrecional

Datos comerciales

Código de artículo	1577412
Unidad de embalaje	10 Unidades
Cantidad mínima de pedido	10 Unidades
Clave de producto	DK652A
GTIN	4067923067554
Peso por unidad (incluido el embalaje)	109 g
Peso por unidad (sin incluir el embalaje)	100 g
Número de tarifa arancelaria	85364110
País de origen	CN

Clasificaciones

Homologaciones

Environmental product compliance

Productos compatibles

Accesorios

PHOENIX CONTACT

Edificio Elemento, Av. El Dorado #69-76 torre 3, oficina 901. Código Postal 111071. Bogotá, Colombia

Realice una pregunta +57 601 7421109 info@phoenixcontact.com.co

EU RoHS
Cumple los requisitos de la Directiva RoHS	Sí (Ninguna excepción)
China RoHS
Environment friendly use period (EFUP)	EFUP-E Ninguna sustancia peligrosa por encima de los valores límite
EU REACH SVHC
Indicación acerca de la sustancia candidata según REACH (n.º CAS)	Ninguna sustancia con una fracción de masa superior a 0,1 %
