Los interruptores de seguridad sin contacto PSR-MIS ofrecen una solución de seguridad de coste optimizado. Los interruptores de seguridad de esta serie utilizan el acreditado principio de conmutación magnética para supervisar protecciones de seguridad móviles y se caracterizan por su sencilla instalación.

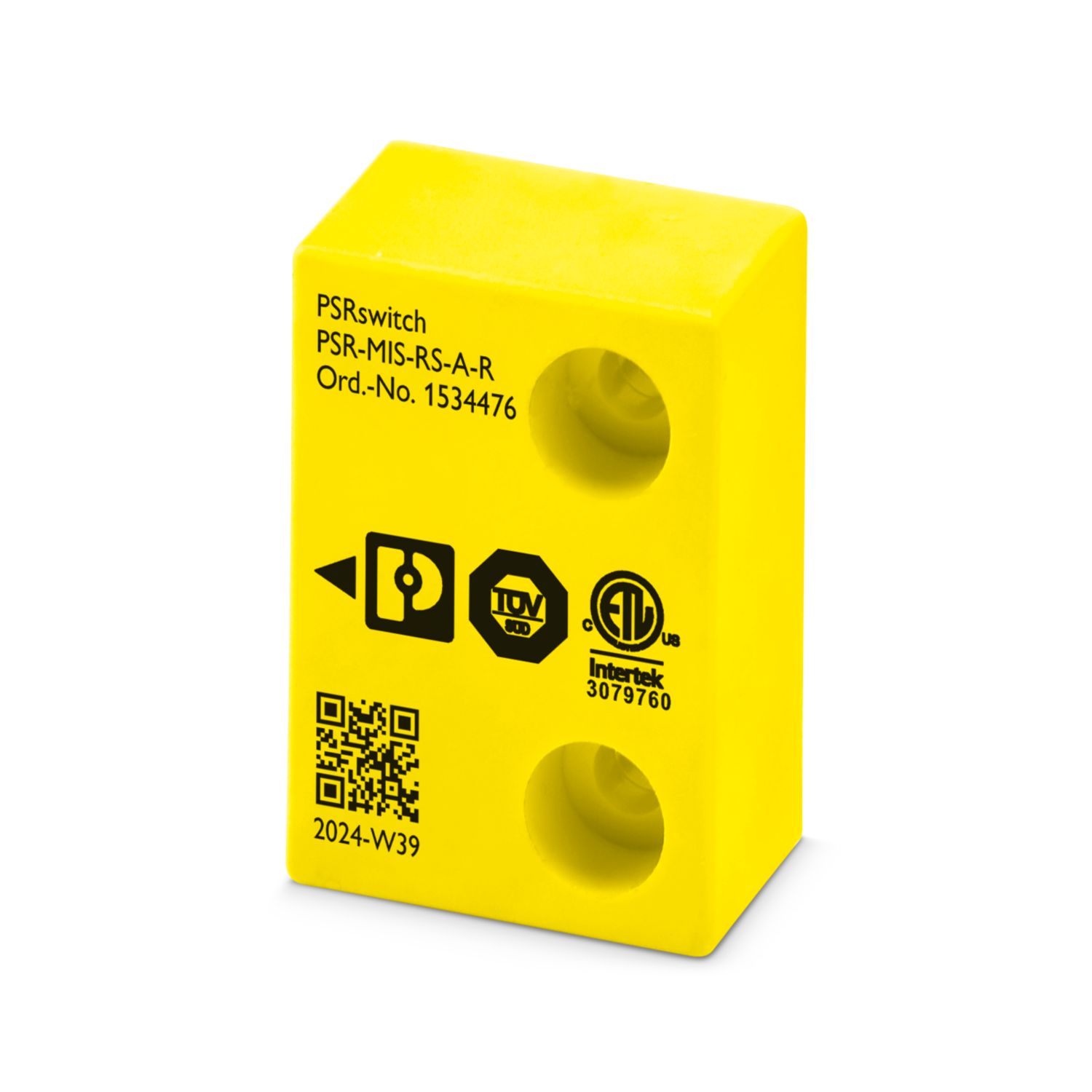

PSR-MIS-RS-A-R
-
Interruptor de seguridad del actuador
1534476
Interruptor de seguridad sin contacto, actuador reforzado, hasta categoría 4, PL e (EN ISO 13849), SIL 3 (EN IEC 62061), tipo de diseño 4 (EN ISO 14119), nivel de codificación bajo, diseño compacto
Detalles de producto
| Tipo de producto | Interruptor de seguridad |
| Familia de productos | PSR-MIS |
| Tecnología | Acción magnética |
| Aplicación | Control de puerta de seguridad |
| Supervisión de la posición | |
| Tipo según EN ISO 14119 | 4 |
| Nivel de codificación según EN ISO 14119 | poca |
| Distancias de conmutación (Posición de activación frontal) | |
| Posición de activación | 1 (frontal); véase el capítulo "Posiciones de activación y direcciones de avance" de la hoja de características |
| Distancia de conmutación protegida Sao | 8,5 mm () |
| 9 mm () | |
| Distancia de desconexión protegida Sar | 21 mm |
| Histéresis de conmutación | 2,5 mm |
| Conexión de conductores | |
| Tipo de conexión | sin |
| Esquema de dimensiones |
|
| Anchura | 36 mm |
| Altura | 26 mm |
| Profundidad | 13 mm |
| Color (Carcasa) | amarillo tráfico (RAL 1023) |
| Material carcasa | PBT |
| Condiciones ambientales | |
| Temperatura ambiente (servicio) | -25 °C ... 75 °C |
| Temperatura ambiente (almacenamiento / transporte) | -25 °C ... 75 °C |
| Altura de fijación | ≤ 2000 m (a través de NN) |
| Choque | 30g, 11 ms |
| Vibración (en servicio) | 10 Hz ... 55 Hz |
| Tipo de montaje | sin montaje a ras |
| Indicaciones de montaje | Tener en cuenta EN ISO 14119 |
| par de apriete máx. para fijación: 2,9 Nm | |
| Posición de montaje | cualquiera, sensor y actuador paralelos entre sí |
| Distancia mínima | min. 50 mm (Entre dos sistemas de conmutación de seguridad) |
cETL
ID de homologación: Industrial component
Sus ventajas
Actuador reforzado para aumentar las distancias de conmutación
Placas distanciadoras para montaje en material ferrítico disponibles como accesorios
Interruptor de seguridad de coste optimizado
Principio de conmutación magnética de eficacia probada
Construcción compacta
