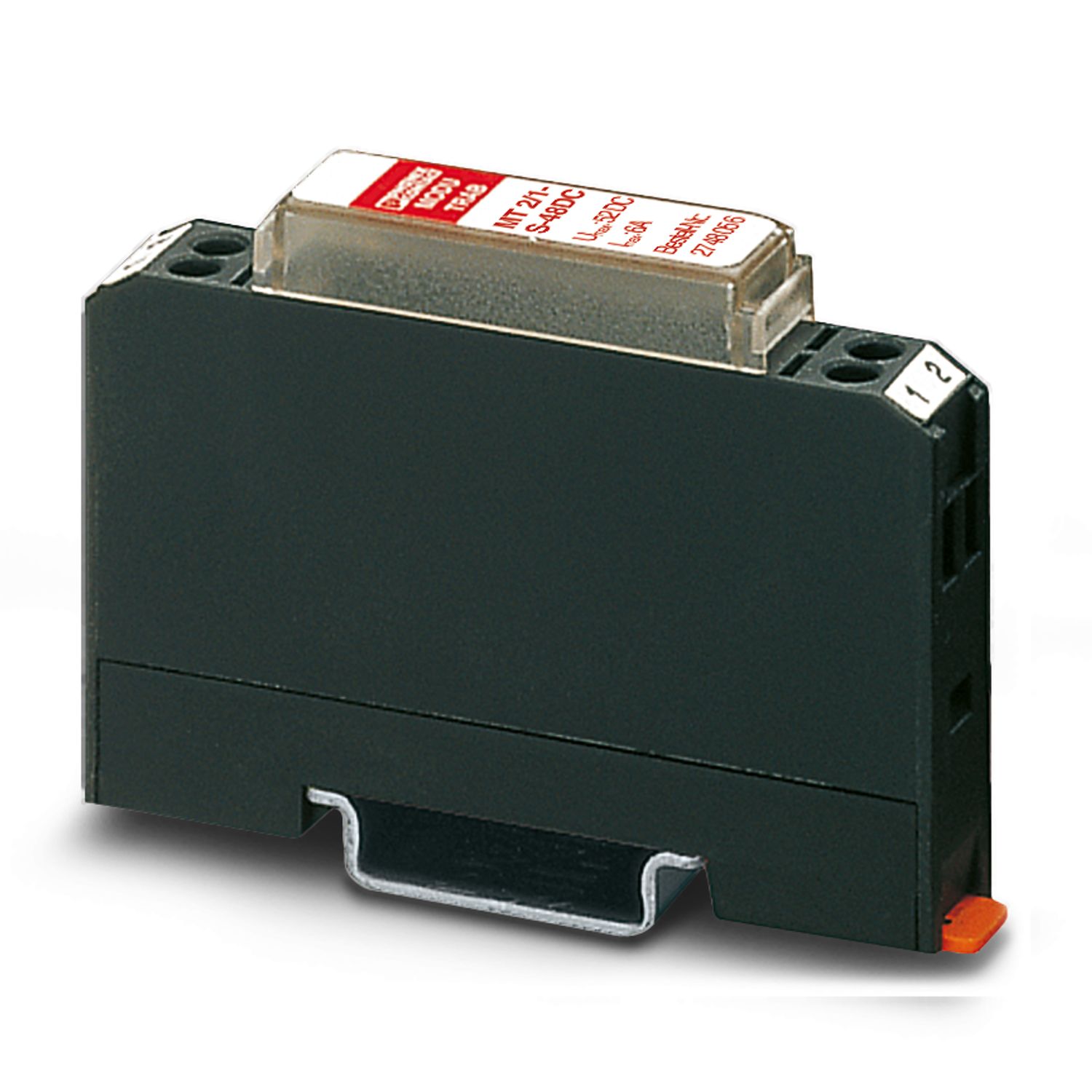

MT-2/1-S- 48DC
-
Dispositivo de protec. contra sobretensiones
2748056
Módulo para montaje sobre carril con protección fina contra sobretensiones, montaje sobre NS 35/7,5. Tensión nominal: 48 V DC, anchura de la carcasa: 12,5 mm
Detalles de producto
| Tipo de producto | Protec. contra sobretens. para téc. MSR |
| Clase de ensayo IEC | C1 |
| C2 | |
| C3 | |
| Construcción | Módulo para montaje sobre carril, de una pieza |
| Número de polos | 2 |
| Mensaje Protección contra sobretensiones defectuosa | ninguna |
| Pares de conductores por módulo | 1 |
| Tensión nominal UN | 48 V DC |
| Tipo de conexión | Bornes de tornillo |
| Rosca de tornillo | M3 |
| Sección de conductor flexible | 0,2 mm² ... 2,5 mm² |
| Sección de conductor rígido | 0,2 mm² ... 4 mm² |
| Sección de conductor AWG | 24 ... 12 |
| Esquema de dimensiones |
|
| Anchura | 12,4 mm |
| Altura | 77,5 mm |
| Profundidad | 55 mm |
| Clase de inflamabilidad según UL 94 | V-0 |
| Material carcasa | PA-F |
| Datos mecánicos | |
| Pared lateral abierta | No |
| Dirección de actuación | Line-Line |
| Tensión constante máxima UC | 52 V DC |
| 36 V AC | |
| Corriente asignada | 6 A |
| Corriente activa de servicio ICa UC | ≤ 10 µA |
| Corriente de descarga nominal In (8/20) µs (conductor-conductor) | 1,1 kA |
| Corriente de descarga total ITotal (8/20) µs | 1,1 kA |
| Corriente transitoria Imáx. (8/20) µs máximo (conductor-conductor) | 1,1 kA |
| Corriente de impulso nominal Ian (10/1000) µs (conductor-conductor) | 119 A |
| Limitación de la tensión de salida para 1 kV/µs, (conductor-conductor) estática | ≤ 80 V |
| Tensión residual para In (conductor-conductor) | ≤ 115 V |
| Tensión residual para Ian (10/1000) µs (conductor-conductor) | ≤ 85 V |
| Tiempo de reacción tA (conductor-conductor) | ≤ 1 ns |
| Capacidad (hilo-hilo) | típ. 3,5 nF |
| Mensaje Protección contra sobretensiones defectuosa | ninguna |
| A prueba de sobrecorrientes momentáneas (de conductor a conductor) | C1 - 1 kV / 500 A |
| C2 - 2 kV / 1 kA | |
| C3 - 100 A |
| Condiciones ambientales | |
| Índice de protección | IP20 |
| Temperatura ambiente (servicio) | -40 °C ... 85 °C |
| Líneas de fuga y distancias de aislamiento de aire | |
| Normas/especificaciones | VDE 0110-1 |
| Normas Especificación Técnica de la información | |
| Normas/especificaciones | IEC 61643-21 |
| IEC 61643-21 | |
| Tipo de montaje | Carril simétrico: 35 mm |
