UK 5 N RD - Borne de paso

3026696

Borne de paso, tensión nominal: 800 V, corriente nominal: 32 A, número de conexiones: 2, tipo de conexión: Conexión por tornillo, Sección de dimensionamiento: 4 mm², sección: 0,2 mm² - 6 mm², clase de montaje: NS 35/7,5, NS 35/15, NS 32, color: rojo

Detalles de producto

Familia de productos	UK
Número de conexiones	2
Número de filas	1
Propiedades de aislamiento
Categoría de sobretensión	III
Grado de polución	3

Tensión transitoria de dimensionamiento	8 kV
Potencia disipada máxima con condición nominal	1,02 W

Número de conexiones por piso	2
Sección nominal	4 mm²
Tipo de conexión	Conexión por tornillo
Rosca de tornillo	M3
Par de apriete	0,6 ... 0,8 Nm
Longitud de pelado	8 mm
Calibre macho	A4
Conexión según norma	IEC 60947-7-1
Sección de conductor rígido	0,2 mm² ... 6 mm²
Sección de conductor AWG	24 ... 10 (Convertido según IEC)
Sección de conductor flexible	0,2 mm² ... 4 mm²
Sección de cable flexible [AWG]	24 ... 12 (Convertido según IEC)
Sección de cable flexible (puntera sin manguito de plástico)	0,25 mm² ... 4 mm²
Sección de cable flexible (puntera con manguito de plástico)	0,25 mm² ... 2,5 mm²
Sección con peine puenteador rígido	4 mm²
Sección con peine puenteador flexible	4 mm²
2 conductores con la misma sección, rígidos	0,2 mm² ... 1,5 mm²
2 conductores con la misma sección, flexibles	0,2 mm² ... 1,5 mm²
2 conductores de igual sección, flexibles con puntera, sin manguito de plástico	0,25 mm² ... 1,5 mm²
2 conductores con la misma sección, flexibles con puntera TWIN con manguito de plástico	0,5 mm² ... 2,5 mm²
Sección nominal	4 mm²
Corriente nominal	32 A
Corriente de carga máxima	41 A (con una sección de conductor de 6 mm²)
Tensión nominal	800 V

Anchura	6,2 mm
Ancho de tapa	1,8 mm
Altura	42,5 mm
Profundidad en NS 32	52 mm
Profundidad en NS 35/7,5	47 mm
Profundidad en NS 35/15	54,5 mm

Color	rojo (RAL 3001)
Clase de inflamabilidad según UL 94	V0
Grupo material aislante	I
Material aislante	PA
Utilización estática de material aislante en frío	-60 °C
Índice de temperatura del material aislante relativo (Elec., UL 746 B)	125 °C

Prueba con tensión de impulso
Tensión de prueba Valor nominal	9,8 kV
Resultado	Prueba aprobada
Verificación de calentamiento
Exigencia Ensayo de calentamiento	Aumento de temperatura ≤ 45 K
Resultado	Prueba aprobada
Corriente admisible de corta duración 4 mm²	0,48 kA
Resultado	Prueba aprobada
Rigidez dieléctrica con frecuencia de operación
Tensión de prueba Valor nominal	2 kV
Resultado	Prueba aprobada

Datos mecánicos
Pared lateral abierta	Sí

Resistencia mecánica
Resultado	Prueba aprobada
Fijación en el soporte
Carril/superficie de fijación	NS 32/NS 35
Valor nominal Fuerza de ensayo	1 N
Resultado	Prueba aprobada
Comprobación de daños en los conductores y de aflojamiento
Velocidad de rotación	10 (+/- 2) r.p.m.
Rotaciones	135
Sección de conductor/Peso	0,2 mm²/0,2 kg
	4 mm²/0,9 kg
	6 mm²/1,4 kg
Resultado	Prueba aprobada

Ensayo de la llama de aguja
Tiempo de actuación	30 s
Resultado	Prueba aprobada
Oscilación/ruido de banda ancha
Especificación del ensayo	DIN EN 50155 (VDE 0115-200):2022-06
Espectro	Prueba de durabilidad categoría 2, en el bogie
Frecuencia	f₁ = 5 Hz hasta f₂ = 250 Hz
Nivel ASD	6,12 (m/s²)²/Hz
Aceleración	3,12g
Duración de ensayo por eje	5 h
Direcciones de ensayo	Ejes X, Y y Z
Resultado	Prueba aprobada
Choque
Especificación del ensayo	DIN EN 50155 (VDE 0115-200):2018-05
Tipo de choque	Semisinusoide
Aceleración	30g
Duración del choque	18 ms
Número de choques por dirección	3
Direcciones de ensayo	Ejes X, Y y Z (pos. y neg.)
Resultado	Prueba aprobada
Condiciones ambientales
Temperatura ambiente (servicio)	-60 °C ... 110 °C (Rango de temperatura de servicio incl. autocalentamiento, temperatura de servicio de corta duración máx.; véase RTI Elec.)
Temperatura ambiente (almacenamiento / transporte)	-25 °C ... 60 °C (durante poco tiempo, no más de 24 h, de -60 °C a +70 °C)
Temperatura ambiente (montaje)	-5 °C ... 70 °C
Temperatura ambiente (accionamiento)	-5 °C ... 70 °C
Humedad de aire admisible (servicio)	20 % ... 90 %
Humedad de aire admisible (almacenamiento / transporte)	30 % ... 70 %

Conexión según norma	IEC 60947-7-1

Tipo de montaje	NS 35/7,5
	NS 35/15
	NS 32

Datos comerciales

Código de artículo	3026696
Unidad de embalaje	50 Unidades
Cantidad mínima de pedido	50 Unidades
Clave de producto	BE1211
GTIN	4017918441135
Peso por unidad (incluido el embalaje)	8,676 g
Peso por unidad (sin incluir el embalaje)	8,624 g
Número de tarifa arancelaria	85369010
País de origen	CN

Clasificaciones

Homologaciones

Approval Specification Data
	Tensión nominal U_N	Corriente nominal I_N	Sección AWG	Sección mm²
keine
	600 V	30 A	28 - 10

Approval Specification Data
	Tensión nominal U_N	Corriente nominal I_N	Sección AWG	Sección mm²
keine
	800 V	32 A		0,2 - 4

Approval Specification Data
	Tensión nominal U_N	Corriente nominal I_N	Sección AWG	Sección mm²
keine
	800 V	32 A		0,2 - 4

Approval Specification Data
	Tensión nominal U_N	Corriente nominal I_N	Sección AWG	Sección mm²
keine
	600 V	30 A	30 - 10

Approval Specification Data
	Tensión nominal U_N	Corriente nominal I_N	Sección AWG	Sección mm²
keine
Certificado parcial II EEx e	690 V	32,5 A		- 4

Approval Specification Data
	Tensión nominal U_N	Corriente nominal I_N	Sección AWG	Sección mm²
keine
	600 V	30 A	30 - 10

Environmental product compliance

Productos compatibles

Accesorios

PHOENIX CONTACT

Edificio Elemento, Av. El Dorado #69-76 torre 3, oficina 901. Código Postal 111071. Bogotá, Colombia

Realice una pregunta +57 601 7421109 info@phoenixcontact.com.co

ECLASS-13.0	27250101
ECLASS-15.0	27250101

EU RoHS
Cumple los requisitos de la Directiva RoHS	Sí
excepciones, si fueran conocida	6(c)
China RoHS
Environment friendly use period (EFUP)	EFUP-50 Encontrará una tabla de declaración RoHS de China relativa al artículo en la zona de descargas del artículo correspondiente, en el apartado "Declaración del fabricante". No se emite ninguna tabla de declaración RoHS de China ni se requiere en ninguno de los artículos con EFUP-E.
EU REACH SVHC
Indicación acerca de la sustancia candidata según REACH (n.º CAS)	Lead (n.º CAS: 7439-92-1)
SCIP	a6ed83e9-dc04-49c6-8f78-8f9871157cba

Automatizar

Conexión

Conmutación, medición y supervisión

Rotulación, montaje e instalación

Suministro, carga y protección

UK 5 N RD - Borne de paso

3026696

Detalles de producto

ECLASS

ETIM

UNSPSC

CSA

IECEE CB Scheme

KEMA-KEUR

DNV

cUL Recognized

GL

UL Recognized

UKCA-EX

EAC Ex

Productos compatibles

Automatizar

Conexión

Conmutación, medición y supervisión

Rotulación, montaje e instalación

Suministro, carga y protección

UK 5 N RD - Borne de paso 3026696

Detalles de producto

ECLASS

ETIM

UNSPSC

Productos compatibles

IS-K 4 - Aislador de puentes 1302338

ISSBI 10- 6 - Puente 0301505

LB 10-6 BU - Puente 0202280

LB 10-6 GY - Puente 0202358

LB 100-6 GY - Puente 0202345

LB 100-6 BU - Puente 0202303

KB- 6-EX - Puente en cadena 0201485

FBI 2- 6 - Puente fijo 0203438

FBI 10- 6 - Puente fijo 0203250

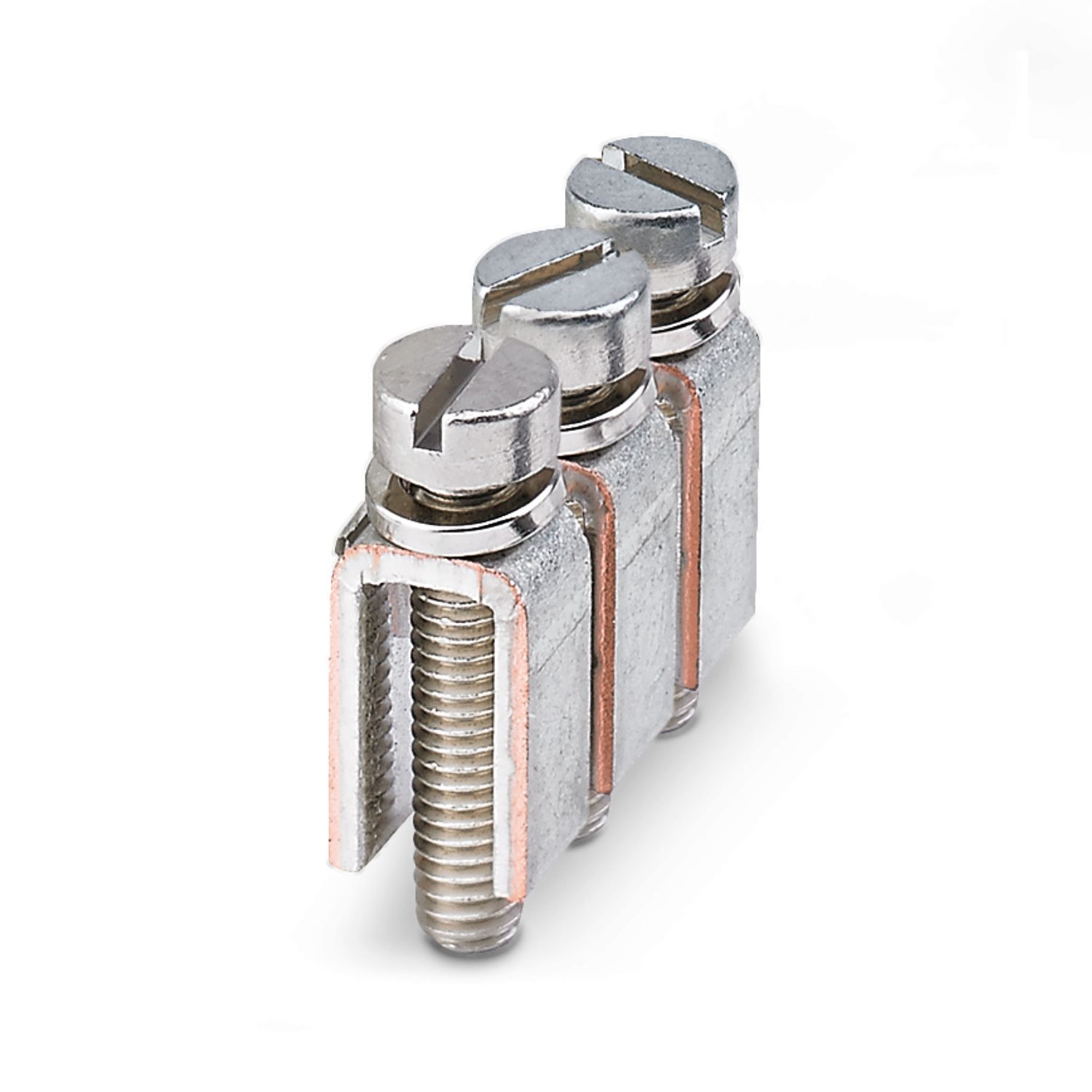

FB 3- 6-EX - Puente fijo 0201469

FB 2- 6-EX - Puente fijo 0201456

FBI 100- 6 - Puente fijo 0201650

FBI 20- 6 - Puente fijo 0201867

FB 10- 6-EX - Puente fijo 0201281

FB 10- 6 - Puente fijo 0201184

EB 2- 6 - Peine puenteador 0201155

EB 3- 6 - Peine puenteador 0201142

EB 10- 6 - Peine puenteador 0201139

USBRJ 2-7 - Puente multipolo 2305538

LB 100-6 RD - Puente 0202316

LB 10-6 RD - Puente 0202293

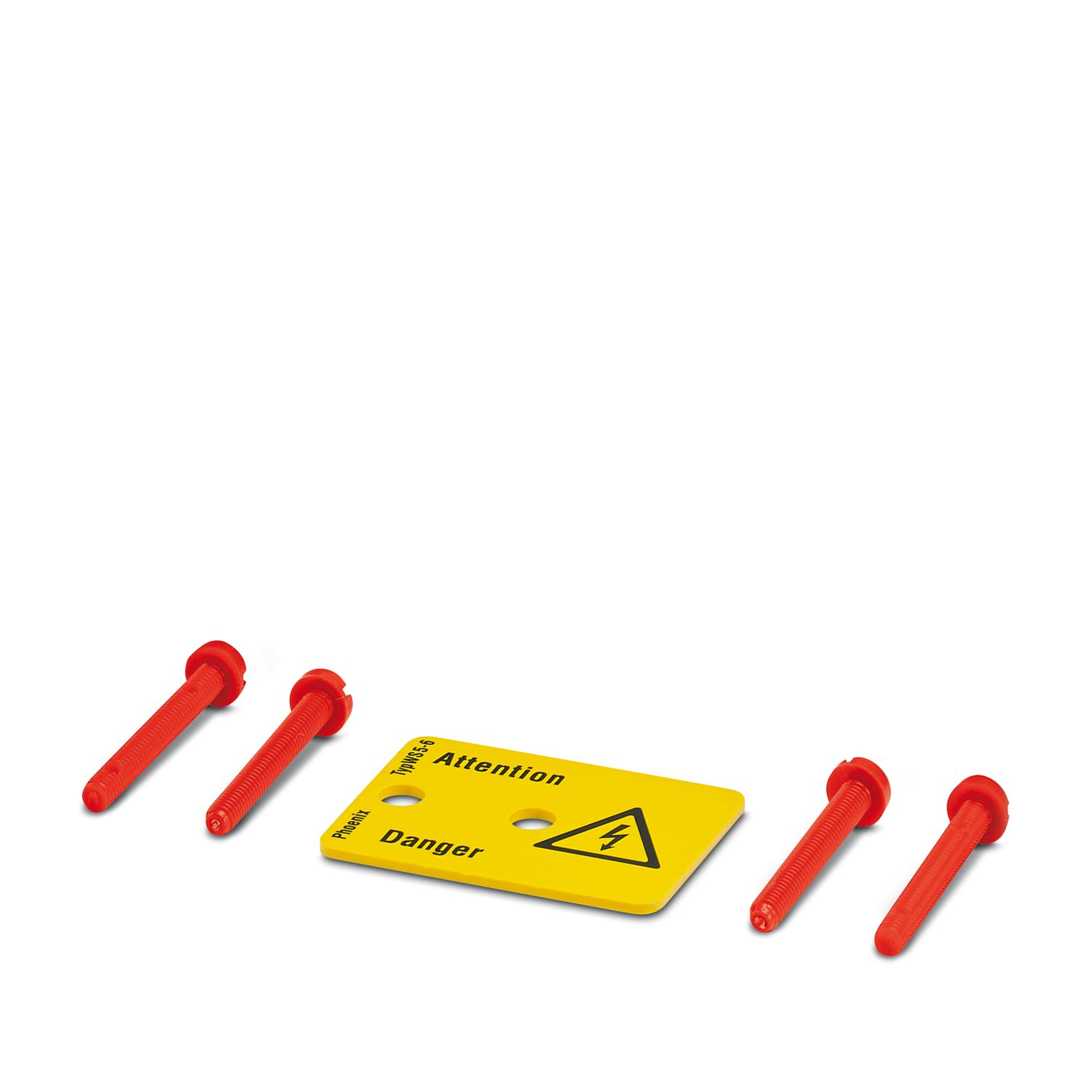

WS 5- 6 - Placa de aviso 1004403

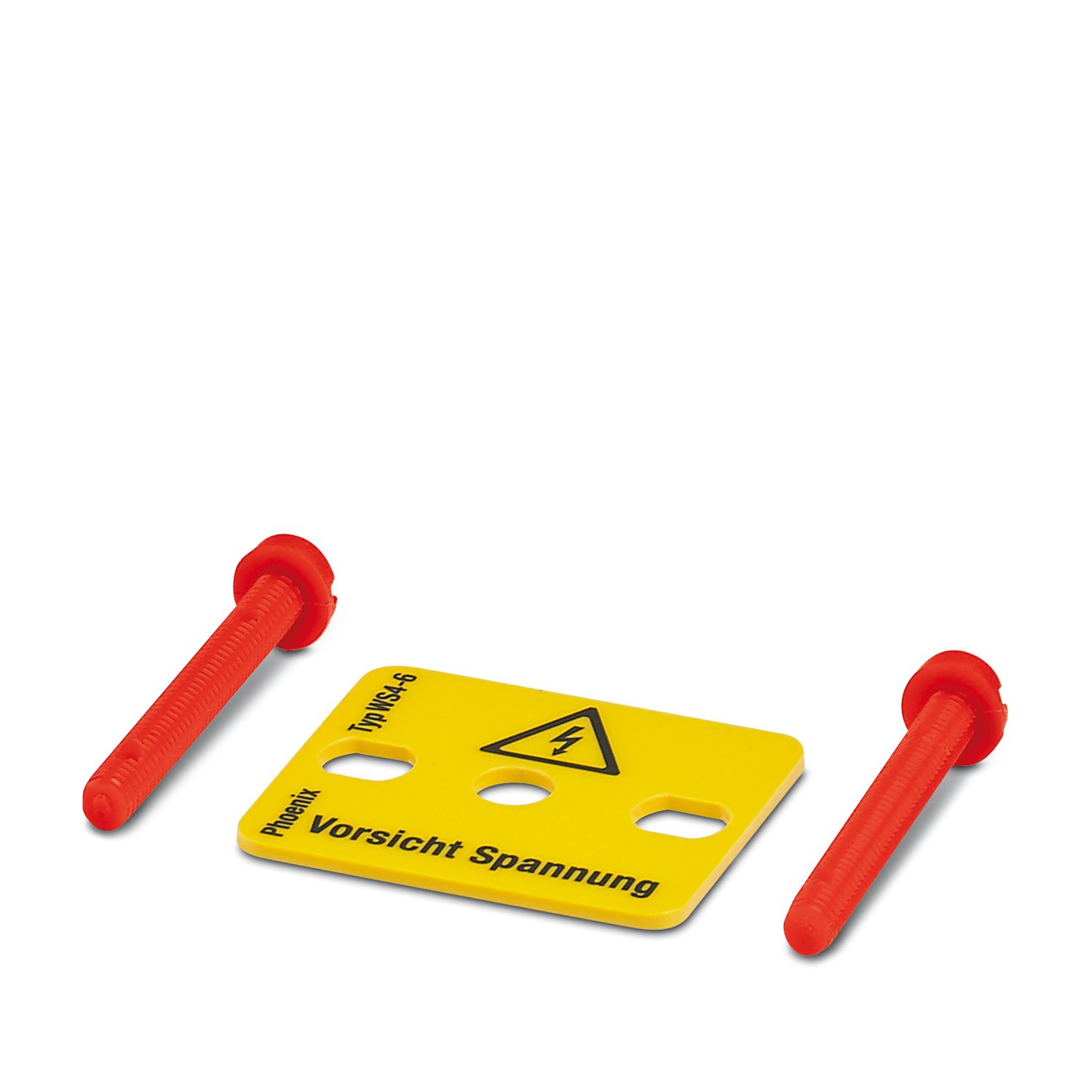

WS 4- 6 - Placa de aviso 1004209

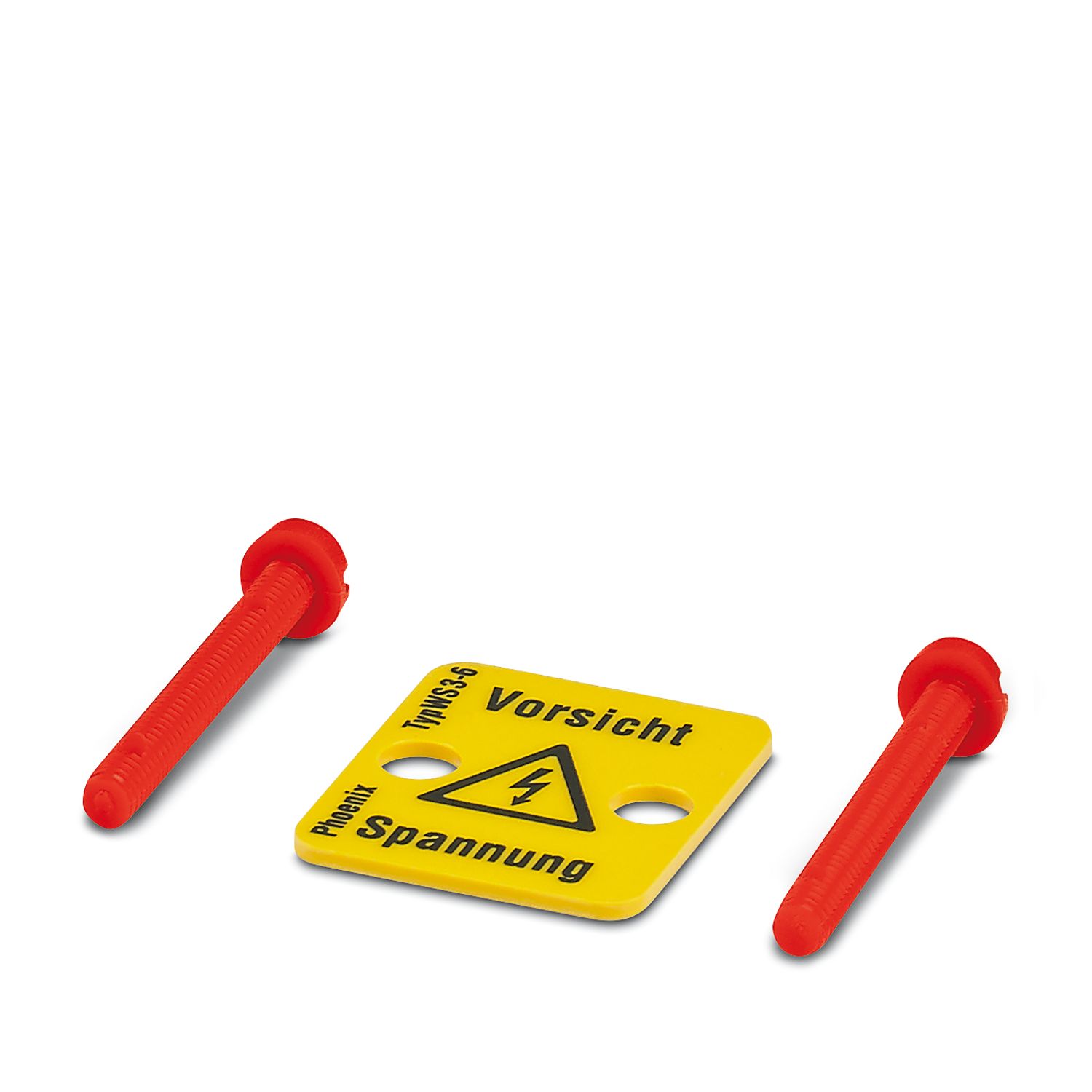

WS 3- 6 - Placa de aviso 1004115

ZSR - Tornillo 2303608

FB-150 METER - Puente fijo 0201595

ZSR-EX - Tornillo 0200017

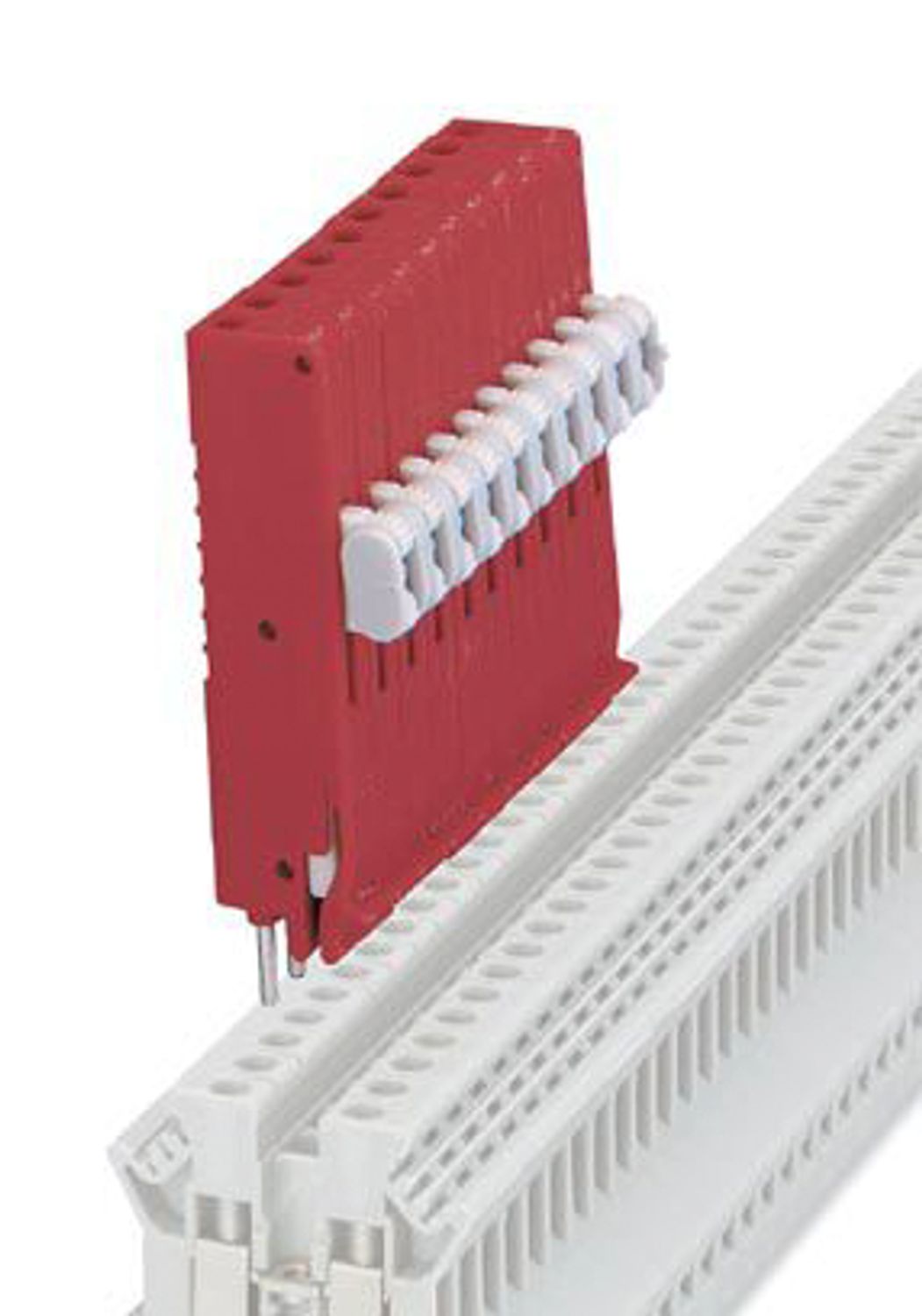

KSS 3- 6 - Conector de cortocircuito 0309523
