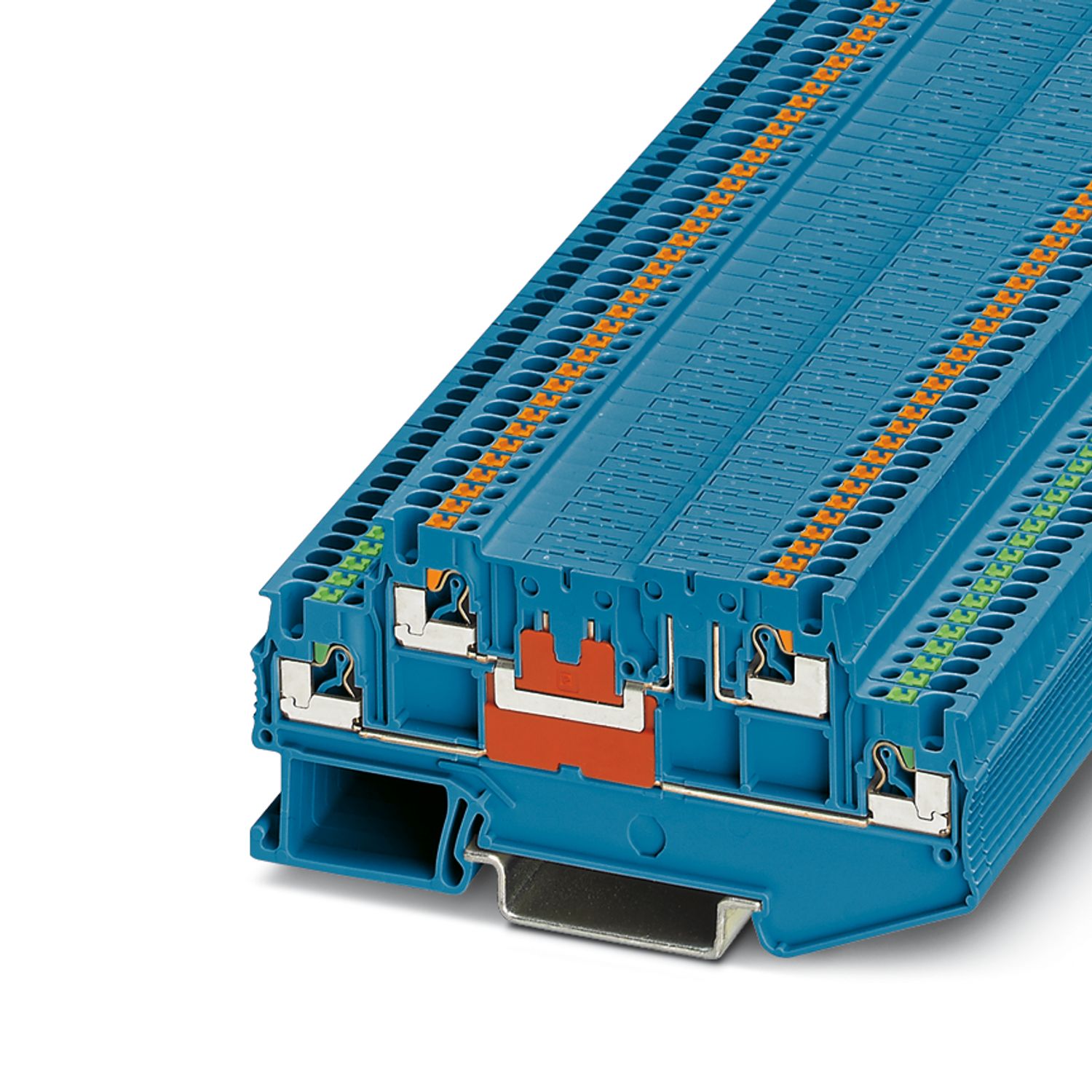

PTT 1,5/S-2L BU - Borne de paso

3210357

Borne de paso, tensión nominal: 400 V, corriente nominal: 9 A, número de conexiones: 4, tipo de conexión: Conexión push-in, Sección de dimensionamiento: 1,5 mm², 1er y 2º piso, sección: 0,14 mm² - 1,5 mm², clase de montaje: NS 35/7,5, NS 35/15, color: azul

Detalles de producto

Tipo de producto	Borne de paso
Familia de productos	PT
Número de conexiones	4
Número de filas	2
Potenciales	2
Propiedades de aislamiento
Categoría de sobretensión	III
Grado de polución	3

Tensión transitoria de dimensionamiento	6 kV
Potencia disipada máxima con condición nominal	0,56 W

Número de conexiones por piso	2
Sección nominal	1,5 mm²
1er y 2º piso
Longitud de pelado	8 mm ... 10 mm
Calibre macho	A1 / B1
Conexión según norma	IEC 60947-7-1
Sección de conductor rígido	0,14 mm² ... 1,5 mm²
Sección de conductor AWG	26 ... 16 (Convertido según IEC)
Sección de conductor flexible	0,14 mm² ... 1,5 mm²
Sección de cable flexible [AWG]	26 ... 16 (Convertido según IEC)
Sección de cable flexible (puntera sin manguito de plástico)	0,14 mm² ... 1,5 mm²
Sección de cable flexible (puntera con manguito de plástico)	0,14 mm² ... 1 mm² se recomienda el uso de la puntera AI-S 1-8 TQ código de artículo 1200293
Corriente nominal	9 A
Corriente de carga máxima	9 A
Tensión nominal	400 V
Sección nominal	1,5 mm²
1er y 2º piso Sección de conexión directamente enchufable
Sección de conductor rígido	0,25 mm² ... 1,5 mm²
Sección de cable flexible (puntera sin manguito de plástico)	0,34 mm² ... 1,5 mm²
Sección de cable flexible (puntera con manguito de plástico)	0,34 mm² ... 1 mm²

Anchura	3,5 mm
Ancho de tapa	0,8 mm
Altura	86 mm
Profundidad	41,1 mm
Profundidad en NS 35/7,5	42,6 mm
Profundidad en NS 35/15	50,1 mm

Color	azul (RAL 5015)
Clase de inflamabilidad según UL 94	V0
Grupo material aislante	I
Material aislante	PA
Utilización estática de material aislante en frío	-60 °C
Índice de temperatura del material aislante (DIN EN 60216-1 (VDE 0304-21))	125 °C
Índice de temperatura del material aislante relativo (Elec., UL 746 B)	130 °C
Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R22	HL 1 - HL 3
Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R23	HL 1 - HL 3
Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R24	HL 1 - HL 3
Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R26	HL 1 - HL 3
Emisión de calor calorímetra NFPA 130 (ASTM E 1354)	27,5 MJ/kg
Inflamabilidad de las superficies NFPA 130 (ASTM E 162)	aprobado
Densidad de los gases de combustión óptica específica NFPA 130 (ASTM E 662)	aprobado
Toxicidad de los gases de combustión NFPA 130 (SMP 800C)	aprobado

Datos mecánicos
Pared lateral abierta	Sí

Condiciones ambientales
Temperatura ambiente (servicio)	-60 °C ... 110 °C (Rango de temperatura de servicio incl. autocalentamiento, temperatura de servicio de corta duración máx.; véase RTI Elec.)
Temperatura ambiente (almacenamiento / transporte)	-25 °C ... 60 °C (durante poco tiempo, no más de 24 h, de -60 °C a +70 °C)
Temperatura ambiente (montaje)	-5 °C ... 70 °C
Temperatura ambiente (accionamiento)	-5 °C ... 70 °C
Humedad de aire admisible (servicio)	20 % ... 90 %
Humedad de aire admisible (almacenamiento / transporte)	30 % ... 70 %

Conexión según norma	IEC 60947-7-1

Tipo de montaje	NS 35/7,5
	NS 35/15

Datos comerciales

Código de artículo	3210357
Unidad de embalaje	50 Unidades
Cantidad mínima de pedido	50 Unidades
Clave de producto	BE2232
Página del catálogo	Página 44 (C-1-2019)
GTIN	4046356942041
Peso por unidad (incluido el embalaje)	9,632 g
Peso por unidad (sin incluir el embalaje)	9,632 g
Número de tarifa arancelaria	85369010
País de origen	PL

Clasificaciones

Homologaciones

Approval Specification Data
	Tensión nominal U_N	Corriente nominal I_N	Sección AWG
Usegroup B
	300 V	10 A	26 - 16
Usegroup C
	300 V	10 A	26 - 16

Approval Specification Data
	Tensión nominal U_N	Corriente nominal I_N	Sección AWG
Usegroup B
piso superior	300 V	10 A	26 - 16
piso inferior	300 V	10 A	26 - 16
Usegroup C
piso superior	300 V	10 A	26 - 16
piso inferior	300 V	10 A	26 - 16

Environmental product compliance

Productos compatibles

Accesorios

Sus ventajas

Los bornes de conexión push-in se distinguen, además de por las características del sistema completo CLIPLINE, por un cableado sencillo y sin herramientas de los conductores con casquillos finales de conductor o conductos rígidos

La construcción compacta y la conexión frontal permiten el cableado en los espacios más estrechos
