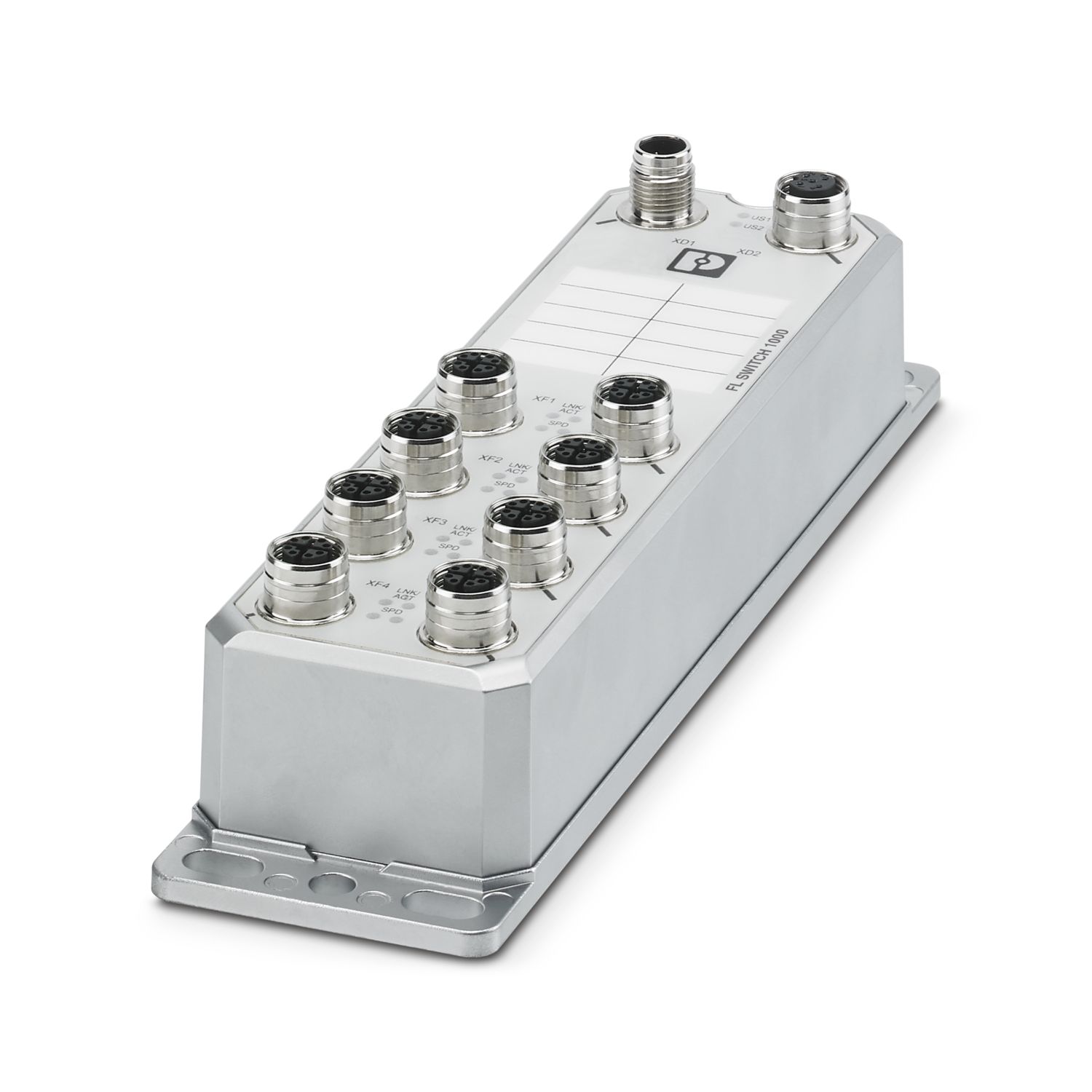

FL SWITCH 1708 - Industrial Ethernet Switch

1196228

Unmanaged Switch 1000 série, 8 Ports M12 10/100/1000 Mbit/s, indice de protection: IP65/IP66/IP67, Plage de température élargie

Informations détaillées concernant le produit

Largeur	60 mm
Hauteur	226 mm
Profondeur	46 mm

Remarque relative à l'application
Remarque relative à l'application	Uniquement pour un usage industriel

Matériau du boîtier	Zinc injecté

Type de montage	Montage mural

Ethernet
Type de raccordement	Connecteur M12, détrompage X
Remarque concernant la connectique	Autonegotiation et Autocrossing
Vitesse de transmission	10/100/1000 Mbit/s
Physique de transmission	Cuivre
Distance de transmission	100 m (par segment)
LED de signalisation	Réception de données, état de la liaison
Nombre de voies	8 (Ports M12)

Type de produit	Switch
Gamme de produits	Unmanaged Switch 1000
Type	Stand-Alone
MTTF	56,6 Années (Standard MIL-HDBK-217F, température 25 °C, cycle de fonctionnement 100 %)
	621 Années (SN 29500 standard, température 25 °C, cycle de travail 21 %)
	460,2 Années (Telcordia-Standard, température 25 °C, cycle de travail 21% (5 jours par semaine, 8 heures par jour))
Propriétés particulières	Plage de température élargie
Fonctions switch
Fonctionnalité de base	Switch 'Store and forward', conformité à la norme IEEE 802.3
Tableau d'adresses MAC	4k
Indicateurs d'état et de diagnostic	LED : US1, US2 (alimentation), 2 LED par port Ethernet (liaison/activité et vitesse)
Autres fonctions	100 BASE-TX/100BASE-FX (IEEE 802.3u)
	Trames Jumbo (max. 9 600 octets)
	Priorisation selon la Quality of Service (QoS) (IEEE 802.1p)
	Energy-Efficient Ethernet (IEEE 802.3az)
	Gigabit Ethernet 1000Base-T (IEEE 802.3ab)
	10Base-T (IEEE 802.3)
Fonctions de sécurité
Fonctionnalité de base	Switch 'Store and forward', conformité à la norme IEEE 802.3

Diagnostic local	US1/2 Tension d'alimentation US1, US2 LED verte
	LIAISON Statut de la liaison LED verte
Support de transmission	Cuivre
Alimentation
Tension d'alimentation (DC)	24 V DC (redondante)
Plage de tension d'alimentation	9 V DC ... 57 V DC
Ondulation résiduelle	3,6 V_CC (à l'intérieur de la plage de tension admissible)
Courant max. absorbé	390 mA (9 V DC)
Courant absorbé typique	142 mA

Technologie de raccordement
Dénomination connexion	Alimentation
Alimentation
Type de raccordement	Connecteur M12, détrompage A

Conditions ambiantes
Indice de protection	IP65
	IP66
	IP67
Température ambiante (fonctionnement)	-40 °C ... 75 °C
Température ambiante (stockage/transport)	-40 °C ... 85 °C
Humidité de l'air admissible (fonctionnement)	10 % ... 95 % (pas de condensation)
Humidité de l'air admissible (stockage/transport)	10 % ... 95 % (pas de condensation)
Choc (fonctionnement)	30g (EN 60068-2-27)
Vibrations (service)	selon CEI 60068-2-6 : 5g, 150 Hz
Pression atmosphérique (service)	79 kPa ... 108 kPa jusqu'à 2000 m d'altitude (sans Derating)
Pression atmosphérique (stockage/transport)	79 kPa ... 108 kPa jusqu'à 2000 m d'altitude (sans Derating)

Exempt de substances néfastes à l'application d'enduits	Oui

Compatibilité électromagnétique	Conformité à la directive CEM 2014/30/UE
Conformité aux directives CEM	EN 61000-6-2 EN 61000-4-2 (ESD) Critère B
	EN 61000-6-2 EN 61000-4-3 (champs électromagnétiques) Critère A
	EN 61000-6-2 EN 61000-4-4 (EFT/en salves) Critère A
	EN 61000-6-2 EN 61000-4-5 (Surge) Critère B
	EN 61000-6-2 EN 61000-4-6 (perturbations conduites) Critère A
	EN 61000-6-2 EN 61000-6-4 (perturbations rayonnées) Classe A
	EN 61000-6-2 EN 61000-6-4 (perturbations conduites) Classe A
Immunité	EN 61000-6-2:2019
Émissions parasites
Normes / Spécifications	EN 61000-6-4:2019

Fonctionnalité
Fonctionnalité de base	Switch 'Store and forward', conformité à la norme IEEE 802.3

Affichage d'état	LED : US1, US2 (alimentation), 2 LED par port Ethernet (liaison/activité et vitesse)

Données commerciales

Référence	1196228
Conditionnement	1 Unité(s)
Commande minimum	1 Unité(s)
Clé de vente	DNN114
Product key	DNN114
GTIN	4063151253684
Poids par pièce (emballage compris)	1.341 g
Poids par pièce (hors emballage)	1.341 g
Numéro du tarif douanier	85176200
Pays d'origine	DE

Classifications

Homologations

Conformité environnementale

Produits compatibles

Accessoires

Avantages

Messages QoS (Quality of Service) priorisés

Prise en charge de trames étendues (jusqu'à 9216 octets/trame)

Voyants de diagnostic local à LED

Priorisation améliorée du trafic de données pour les protocoles d'automatisation

Filtres PTCP PROFINET pour une communication fiable au sein des réseaux PROFINET

PROFINET classe de conformité A pour l'échange de données en temps réel

La reconnaissance d'Auto-Negociation et d'Autocrossing facilite l'installation et la mise en place.

EU RoHS
Conforme aux exigences de la directive RoHS	Oui
sauf exceptions mentionnées	6(c), 7(a), 7(c)-I
China RoHS
Environment friendly use period (EFUP)	EFUP-50 Vous trouverez un tableau de déclaration conformément à lACPEIP (China RoHS) concernant les produits dans la zone de téléchargement du produit correspondant sous « Déclaration du fabricant ». Pour tous les produits avec EFUP-E, aucun tableau de déclaration conformément à lACPEIP (China RoHS) nest établi car cela nest pas nécessaire.
EU REACH SVHC
Indication de substance soumise à autorisation REACH (n° CAS)	Lead (n° CAS: 7439-92-1)
SCIP	4a3966a6-6256-49cc-8de7-1421021d1cbb

Alimentation, charge et protection

Automatisation

Commutation, mesure et surveillance

Connecter

Repérage, montage et installation

FL SWITCH 1708 - Industrial Ethernet Switch

1196228

Informations détaillées concernant le produit

ECLASS

ETIM

UNSPSC

EAC

cULus Listed

CC-Link IE Field

CC-Link IE Field

Produits compatibles

Avantages

Alimentation, charge et protection

Automatisation

Commutation, mesure et surveillance

Connecter

Repérage, montage et installation

FL SWITCH 1708 - Industrial Ethernet Switch 1196228

Informations détaillées concernant le produit

ECLASS

ETIM

UNSPSC

Produits compatibles

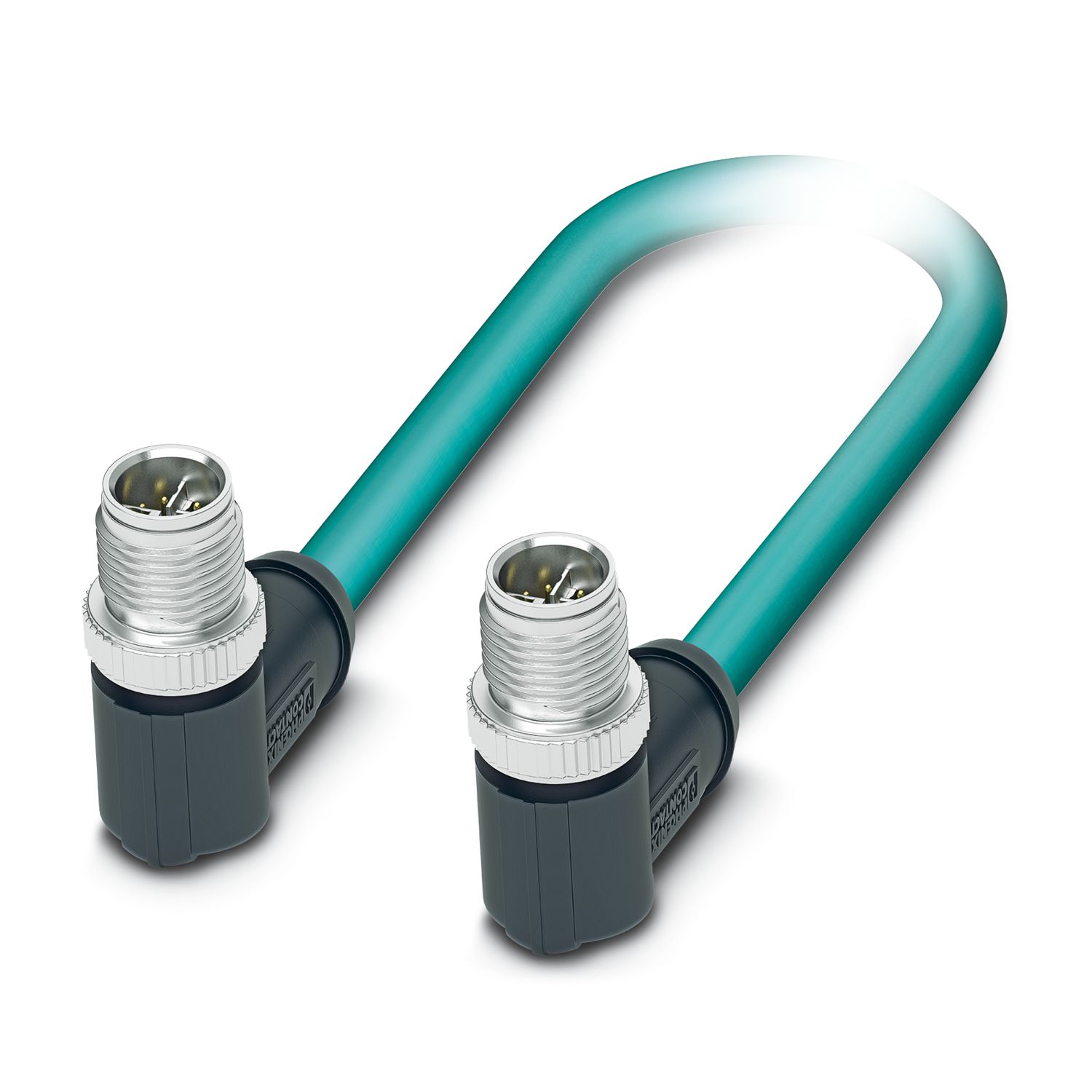

NBC-M12MRX/1,0-94F/M12MRX - Câble de réseau 1080720

NBC-M12MRX/2,0-94F/M12MRX - Câble de réseau 1080721

NBC-M12MSX/ 1,0-94C/M12MSX - Câble de réseau 1125028

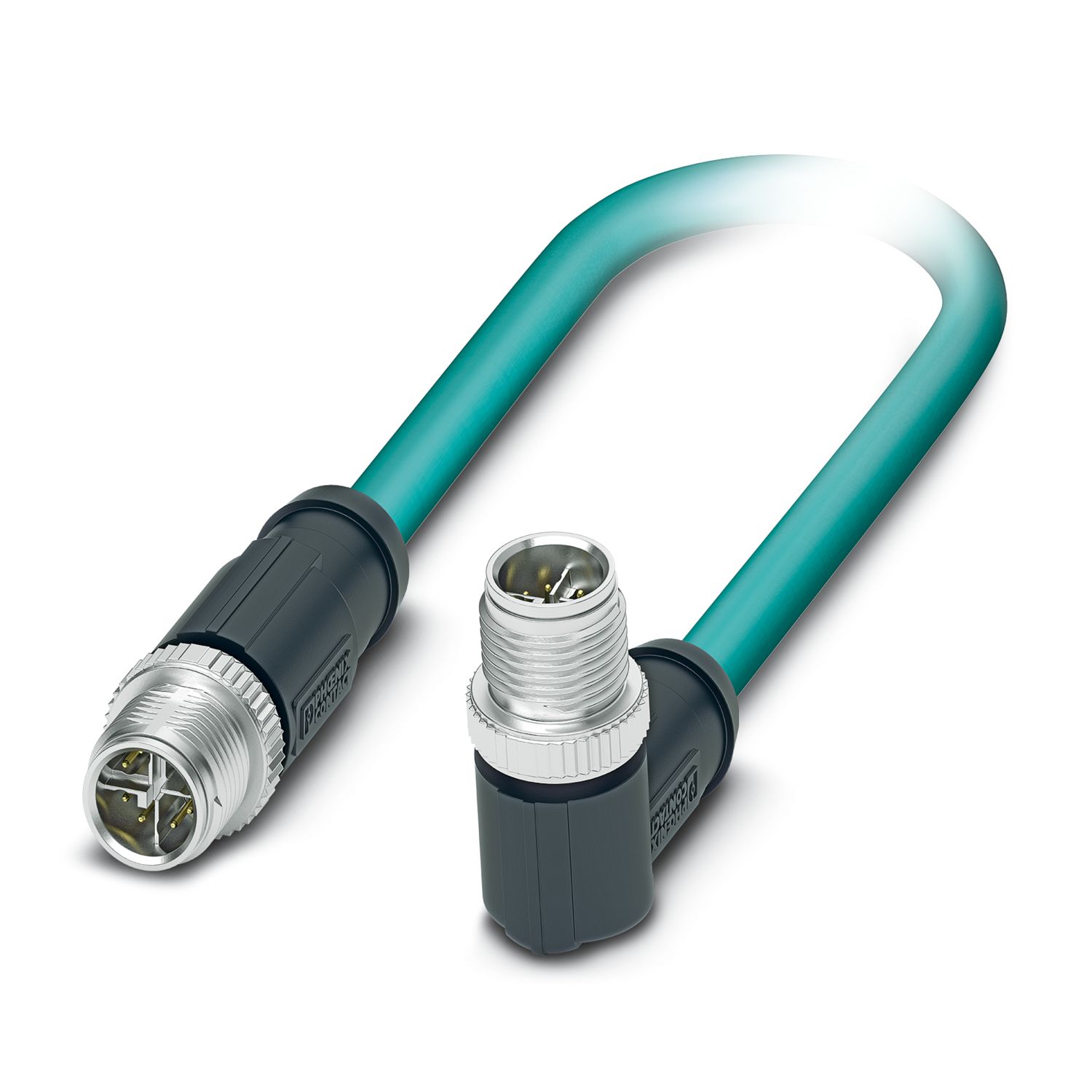

NBC-M12MSX/1,0-94F/M12MRX - Câble de réseau 1080724

NBC-M12MSX/2,0-94F/M12MRX - Câble de réseau 1080725

NBC-M12MSX/5,0-94F/M12MRX - Câble de réseau 1080726

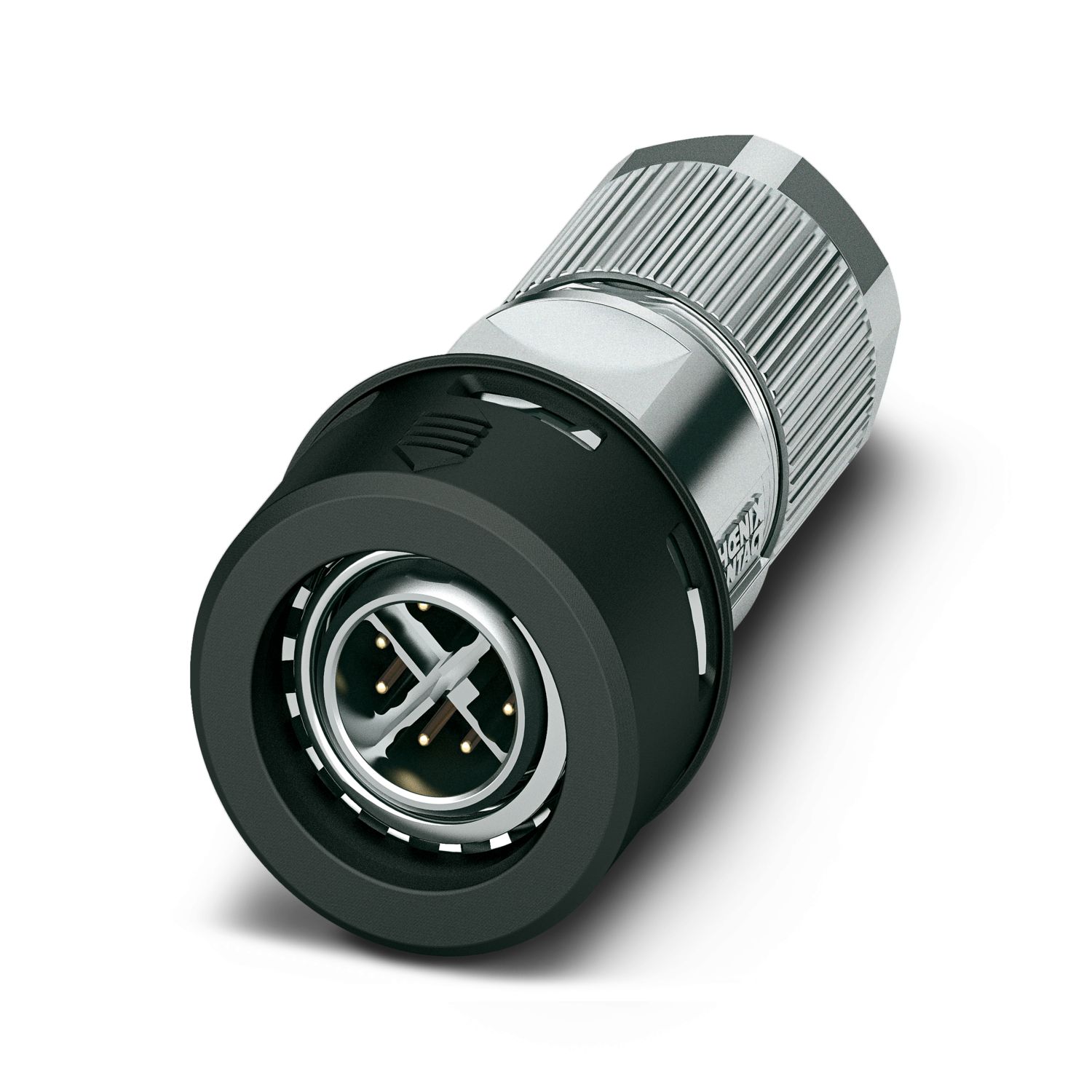

SACC-PO12MSX-8CT-CL SH - Connecteur de données 1021783
