REL-MR-110DC/21-21AU
-
Relais individuels
2961228
Relais de puissance miniature enfichable à contact doré multicouche, 2 contacts inverseurs, tension d'entrée 110 V DC
Pour fonctionner, ce produit a besoin d'autres produits.
Accessoires nécessaires
Informations détaillées concernant le produit
| Type de produit | Relais unique |
| Mode de fonctionnement | 100 % ED |
| Durée de vie mécanique | 3x 107 cycles |
| Propriétés d'isolation | |
| Isolant | Isolation de base |
| Catégorie de surtension | III |
| Degré de pollution | 3 |
| État de la gestion des données | |
| Date de la dernière maintenance des données | 19.03.2025 |
| Durée de vie électrique | voir diagramme |
| Puissance dissipée maximale en condition nominale | 0,45 W |
| Tension d'essai (Bobine/contact) | 5 kV AC (50 Hz, 1 min., bobine/contact) |
| Tension d'essai (Contact/contact) | 2,5 kV AC (50 Hz, 1 min., contact/contact) |
| Côté excitation | |
| Tension nominale d'entrée UN | 110 V DC |

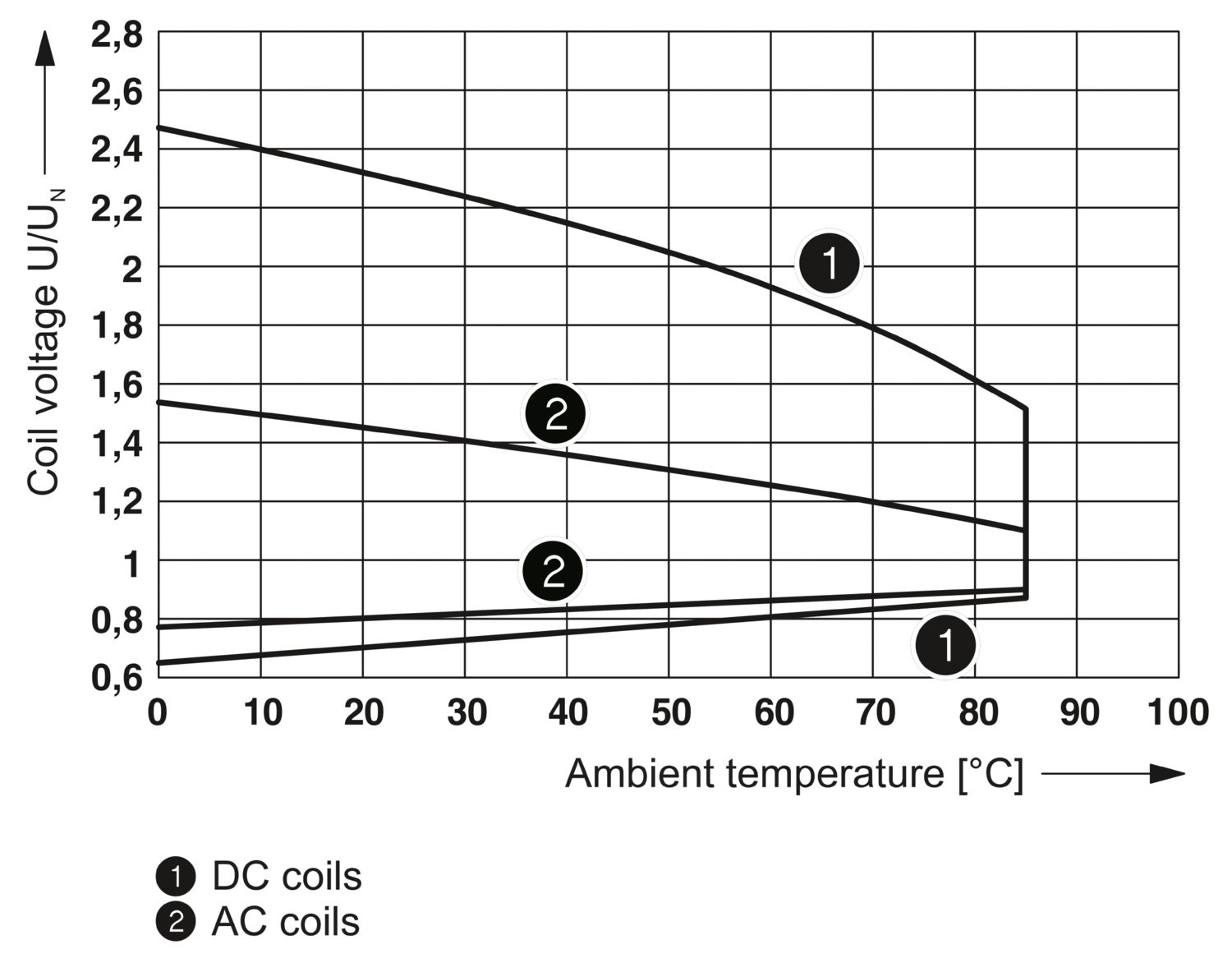

| Plage de tension d'entrée | 71,5 V DC ... 272,8 V DC |
| Sortie de couplage de l'entraînement | monostable |
| Entraînement (polarité) | bipolaire |
| Courant d'entrée typique pour UN | 4,1 mA |
| Temps d'amorçage typique | 7 ms |
| Temps de retombée typique | 3 ms |
| Résistance de la bobine | 26600 Ω ±15 % (à 20 °C) |
| Commutation | |
| Type de contact | 2 inverseurs |
| Type du contact de commutation | Contact simple |
| Matériau des contacts | AgNi, revêtement or dur |
| Tension de commutation maximale | 30 V AC |
| 36 V DC | |
| Tension de commutation minimale | 100 mV (pour 10 mA) |
| Intensité permanente limite | 50 mA |
| Courant d'appel maximum | 50 mA |
| Courant de commutation minimal | 1 mA (pour 24 V) |
| Puissance de coupure (charge ohmique) max. | 1,2 W (pour 24 V DC) |
| Commutation: pour couche d'or endommagée | |
| Remarque | les valeurs suivantes s'appliquent quand la couche d'or est endommagée |
| Matériau des contacts | AgNi |
| Tension de commutation maximale | 250 V |
| Tension de commutation minimale | 5 V (pour 10 mA) |
| Intensité permanente limite | 8 A |
| Courant d'appel maximum | 50 A (20 ms) |
| Courant de commutation minimal | 10 mA (pour 5 V) |
| Puissance de coupure (charge ohmique) max. | 190 W (pour 24 V DC) |
| 85 W (à 48 V DC) | |
| 60 W (à 60 V DC) | |
| 44 W (à 110 V DC) | |
| 60 W (à 220 V DC) | |
| 2000 VA (pour 250 V AC) | |
| Pouvoir de coupure | 2 A (à 24 V, DC13) |
| 0,2 A (à 110 V, DC13) | |
| 0,2 A (à 250 V, DC13) | |
| 2 A (à 24 V, AC15) | |
| 2 A (à 120 V, AC15) | |
| 2 A (à 250 V, AC15) | |
| Type de raccordement | Raccord enfichable / raccordement soudé |
| Dessin coté |
|
| Largeur | 12,7 mm |
| Hauteur | 29 mm |
| Profondeur | 15,7 mm |
| Couleur | blanc (RAL 9010) |
| Conditions ambiantes | |
| Indice de protection | RT III |
| Température ambiante (fonctionnement) | -40 °C ... 85 °C |
| Température ambiante (stockage/transport) | -40 °C ... 85 °C |
| Test aux gaz nocifs | |
| Repérage | ISA-S71.04. G3 Harsh Group |
| EN 60068-2-60 | |
| Normes/Prescriptions | CEI 60664 |
| EN 50178 | |
| EN 61810-1 |
| Instructions de montage | juxtaposable sans espacement (>70 °C ≥ 2,5 mm) |
| Emplacement pour le montage | indifférent |
Avantages
Étanche RT III (lavable)
