EO-N/PT/GN - Prise de courant

0804147

Prise de courant, pour le Brésil / Afrique du Sud et autres pays, Modèle d'enfichage de type N, type de raccordement: Raccordement à ressort Push-in, coloris: vert, tension nominale: 250 V AC (50 Hz ... 60 Hz), intensité nominale: 10 A, pour montage sur profilé dans une interface de service ou pour montage direct, Code du pays: Brésil

Généralités
Remarque	L'intensité nominale indiquée ne s'applique pas aux variantes de fusibles. Pour ces dernières, le courant est déterminé par le fusible utilisé.

Type de produit	Prise de courant
Identifiant pays	Brésil

Longueur à dénuder	10 mm
Gabarit	A3
	B3
Section de conducteur rigide	0,2 mm² ... 4 mm²
Section du conducteur AWG	24 ... 12 (conversion selon CEI)
Section de conducteur souple	0,25 mm² ... 2,5 mm²
Section de conducteur souple [AWG]	24 ... 14 (conversion selon CEI)
Section de conducteur flexible (embout sans douille en plastique)	0,25 mm² ... 2,5 mm²
Section de conducteur flexible (embout avec douille en plastique)	0,25 mm² ... 2,5 mm²
Section de conducteur souple (2 conducteurs de même section avec embout TWIN et douille en plastique)	0,25 mm² ... 2,5 mm²
Int. nom.	10 A
Tension nominale	250 V AC (50 Hz ... 60 Hz)
Section de raccordement par enfichage direct
Section de conducteur rigide	0,5 mm² ... 4 mm²
Section de conducteur flexible (embout sans douille en plastique)	1 mm² ... 2,5 mm²
Section de conducteur flexible (embout avec douille en plastique)	1 mm² ... 2,5 mm²

Affichage d'état	non

Largeur	45 mm
Hauteur	75 mm
Profondeur	58,9 mm
Profondeur sur NS 35/7,5	60 mm
Profondeur sur NS 35/15	67,5 mm
Diamètre de perçage	4,4 mm

Couleur	vert (RAL 6021)
Classe d'inflammabilité selon UL 94	V0
Matériau isolant	PA
Matériau de contact	CuZn38
Utilisation d'un isolant statique au froid	-60 °C
Indice relatif température matériau isolant (Elec. ; UL 746 B)	130 °C
Protection anti-incendie pour véhicules ferroviaires (DIN EN 45545-2) R22	HL 1 - HL 3
Protection anti-incendie pour véhicules ferroviaires (DIN EN 45545-2) R23	HL 1 - HL 3
Protection anti-incendie pour véhicules ferroviaires (DIN EN 45545-2) R24	HL 1 - HL 3
Protection anti-incendie pour véhicules ferroviaires (DIN EN 45545-2) R26	HL 1 - HL 3
Inflammabilité en surface NFPA 130 (ASTM E 162)	réussi
Densité de gaz de combustion optique spécifique NFPA 130 (ASTM E 662)	réussi
Toxicité des gaz de combustion NFPA 130 (SMP 800C)	réussi

Type de connecteur	Modèle d'enfichage de type N

Oscillations/grésillements sur bande large
Spécification de contrôle	DIN EN 50155 (VDE 0115-200):2022-06
Spectre	Essai de durée de vie catégorie 2, sur bâti tournant
Fréquence	f₁ = 5 Hz à f₂ = 250 Hz
Niveau ASD	6,12 (m/s²)²/Hz
Accélération	3,12g
Durée de contrôle par axe	5 h
Sens du contrôle	Axes X, Y et Z
Résultat	Essai réussi
Chocs
Spécification de contrôle	DIN EN 50155 (VDE 0115-200):2022-06
Forme de choc	Semi-sinusoïdal
Accélération	30g
Durée des chocs	18 ms
Nombre de chocs dans chaque sens	3
Sens du contrôle	Axes X, Y et Z (pos. et nég.)
Résultat	Essai réussi
Conditions ambiantes
Indice de protection	IP20
Température ambiante (fonctionnement)	-5 °C ... 40 °C (conformément à la norme CEI 60884-1, la valeur moyenne sur 24 heures ne doit pas dépasser +35 °C)
Température ambiante (stockage/transport)	-25 °C ... 60 °C (pour une période limitée, pas plus de 24 h, de -60 °C °C à +70 °C)
Humidité de l'air admissible (stockage/transport)	30 % ... 70 %

Type de montage	pour montage sur profilé dans une interface de service ou pour montage direct

Référence	0804147
Conditionnement	5 Unité(s)
Commande minimum	5 Unité(s)
Clé de vente	BE7624
Product key	BE7624
Page catalogue	Page 566 (C-3-2019)
GTIN	4055626227085
Poids par pièce (emballage compris)	71,88 g
Poids par pièce (hors emballage)	71,17 g
Numéro du tarif douanier	85366990
Pays d'origine	PL

Produits compatibles

Accessoires

EU RoHS
Conforme aux exigences de la directive RoHS	Oui (Aucun exception)
China RoHS
Environment friendly use period (EFUP)	EFUP-E Aucune substance dangereuse au-dessus des valeurs limites
EU REACH SVHC
Indication de substance soumise à autorisation REACH (n° CAS)	Aucun substance na un taux pondéral supérieur à 0,1 %

Alimentation, charge et protection

Automatisation

Commutation, mesure et surveillance

Connecter

Repérage, montage et installation

EO-N/PT/GN - Prise de courant

0804147

Informations détaillées concernant le produit

ECLASS

ETIM

UNSPSC

EAC-RoHS

EAC

Produits compatibles

Alimentation, charge et protection

Automatisation

Commutation, mesure et surveillance

Connecter

Repérage, montage et installation

EO-N/PT/GN - Prise de courant 0804147

Informations détaillées concernant le produit

ECLASS

ETIM

UNSPSC

Produits compatibles

UC-TMF 16 - Repères pour blocs de jonction 0819262

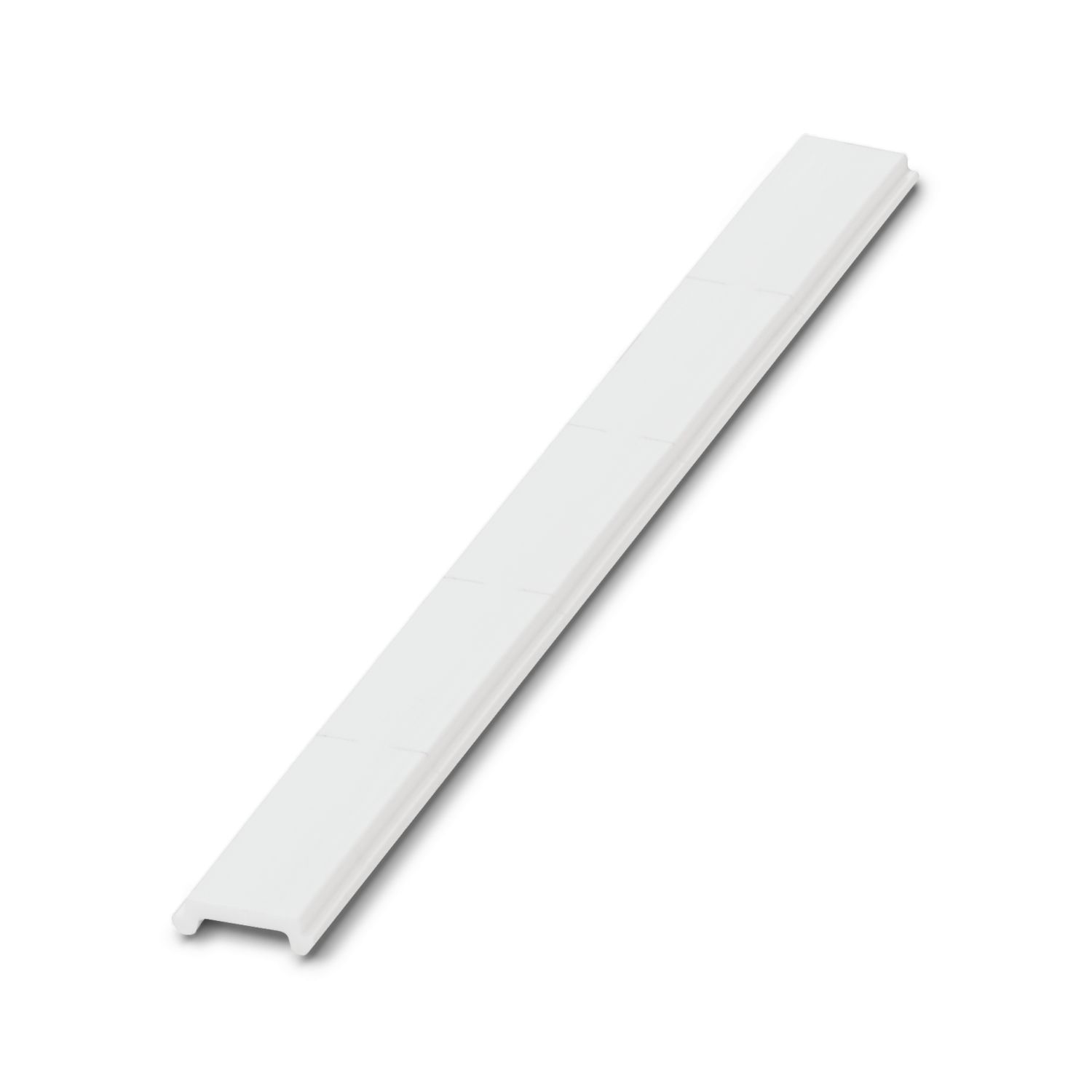

ZBF 16:UNPRINTED - Ruban de repérage ZB, plat 0827464
