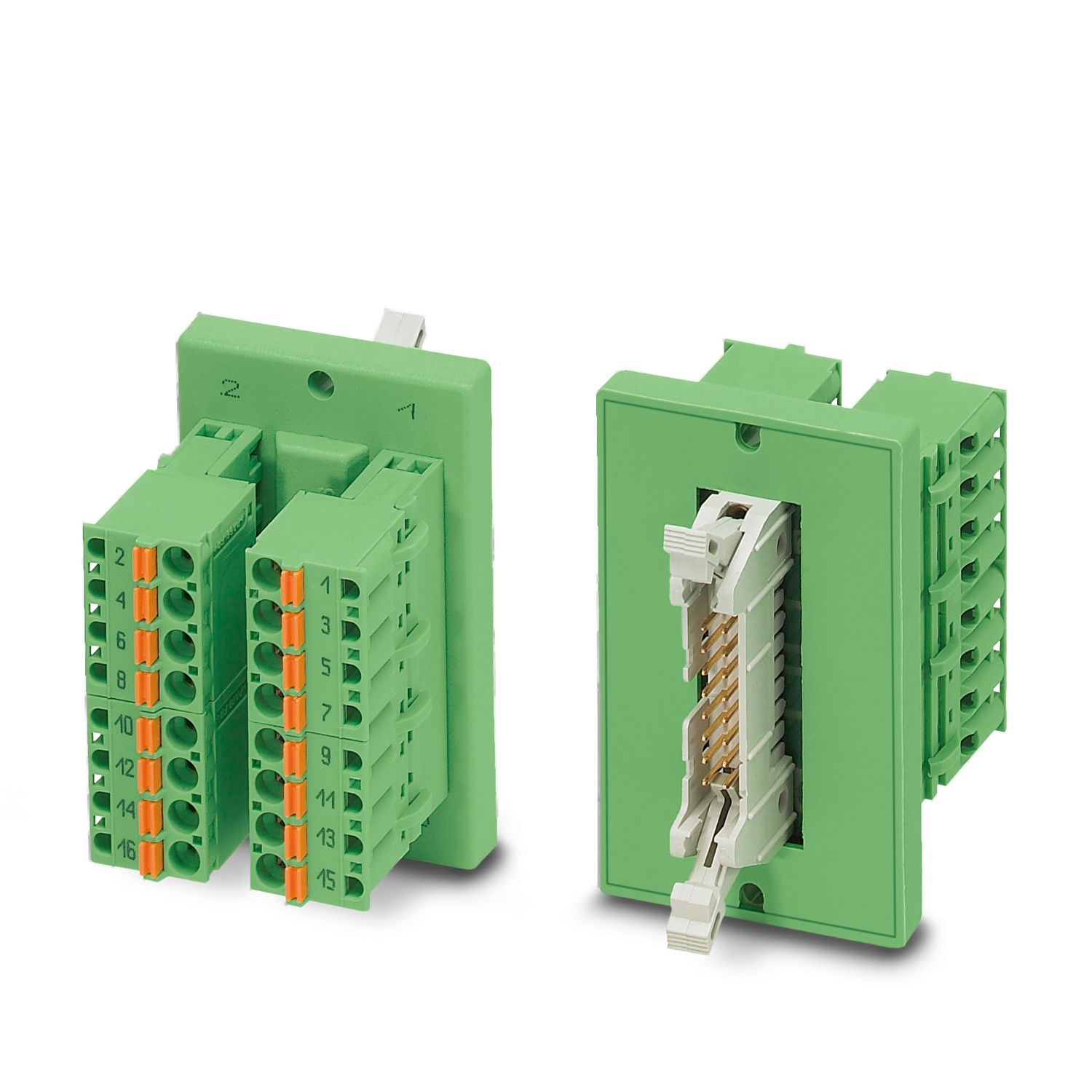

Le module traversant VARIOFACE réalise une liaison 1:1 entre le raccordement à ressort Push-in et un connecteur mâle IDC / FLK (2,54 mm, 16 pôles).
Informations détaillées concernant le produit
Type de produit
Module de transmission
Gamme de produits
VARIOFACE
Nombre de pôles
16
Propriétés d'isolation
Catégorie de surtension
II
Degré de pollution
2
Tension nominale UN
< 50 V AC
60 V DC
Intensité admissible max. par branche
1 A
Tension d'isolement assignée
63 V
Tension de tenue aux chocs assignée
0,6 kV (Isolation fonctionnelle)
Niveau terrain
Type de raccordement
Raccordement à ressort Push-in
Longueur à dénuder
10 mm
Section de conducteur rigide
0,2 mm² ... 2,5 mm²
Section de conducteur souple
0,2 mm² ... 2,5 mm²
Section conduct. AWG
24 ... 12
Niveau des automates
Type de raccordement
IDC/FLK connecteur mâle
Nombre de connexions
1
Nombre de pôles
16
Pas
2,54 mm
Affichage d'état
non
Présence d'un affichage d'état
non
Dimensions de l'article
Largeur
36,5 mm
Hauteur
58,4 mm
Profondeur
60 mm
Couleur
vert (RAL 6021)
Conditions ambiantes
Indice de protection
IP20
Température ambiante (fonctionnement)
-20 °C ... 50 °C
Température ambiante (stockage/transport)
-20 °C ... 70 °C
Normes/Prescriptions
DIN EN 50178
CEI 60664

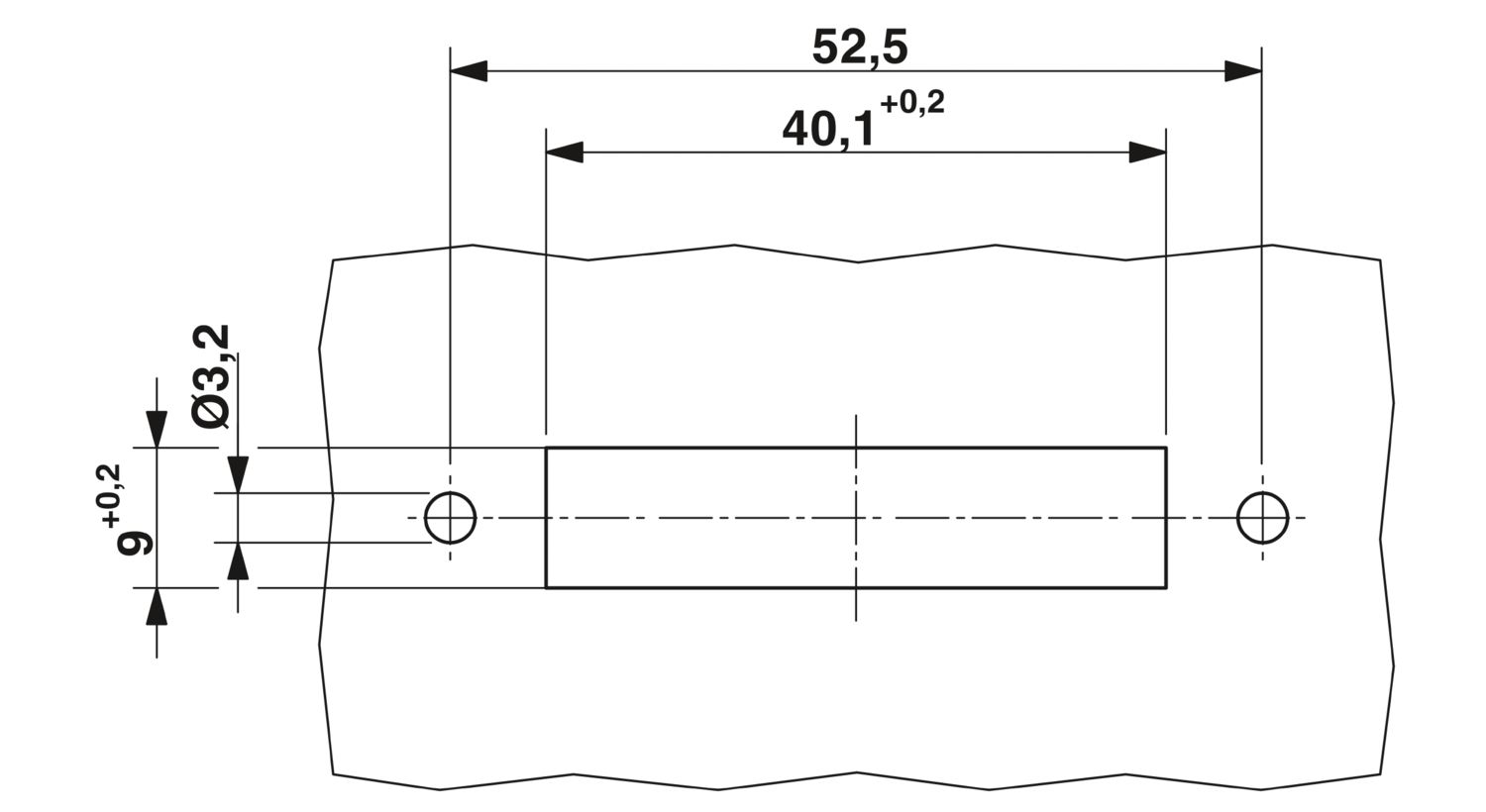

Type de montage
Montage face arrière
Position de montage
indifférent
Information pour le fonctionnement
Pour une utilisation conforme, il convient de respecter les prescriptions de la directive d'installation (voir Téléchargements). En cas d'application ou d'utilisation avec des produits d'autres fabricants, il faut en outre respecter les prescriptions, les consignes de sécurité et avertissements du fabricant tiers concerné.
Référence
2903036
Conditionnement
1 Unité(s)
Commande minimum
1 Unité(s)
Product key
DK21C1
GTIN
4046356709392
Poids par pièce (emballage compris)
155,4 g
Poids par pièce (hors emballage)
155,4 g
Pays d'origine
DE
EU RoHS
Conforme aux exigences de la directive RoHS
Oui
(Aucun exception)
China RoHS
Environment friendly use period (EFUP)
EFUP-50
Vous trouverez un tableau de déclaration conformément à lACPEIP (China RoHS) concernant les produits dans la zone de téléchargement du produit correspondant sous « Déclaration du fabricant ». Pour tous les produits avec EFUP-E, aucun tableau de déclaration conformément à lACPEIP (China RoHS) nest établi car cela nest pas nécessaire.
EU REACH SVHC
Indication de substance soumise à autorisation REACH (n° CAS)
Aucun substance na un taux pondéral supérieur à 0,1 %
