Vous pouvez intégrer les Axioline Smart Elements dans les systèmes munis d'une interface Smart Element. Ce Smart Element permet le fonctionnement de périphériques courants, avec une interface série sur un système de bus.
AXL SE RS485 EF
-
Module de communication
1507978
Axioline Smart Elements, Module de communication, interface RS-485: 1, Largeur des données de process : 64 octets, Protocole de transparence, Protocole END-END, Modbus/RTU (prise en charge client), Modbus/RTU (prise en charge du serveur), indice de protection: IP20
Pour fonctionner, ce produit a besoin d'autres produits.
Accessoires nécessaires
Téléchargement gratuit disponible.
Téléchargements
Informations détaillées concernant le produit
| Dessin coté |
|

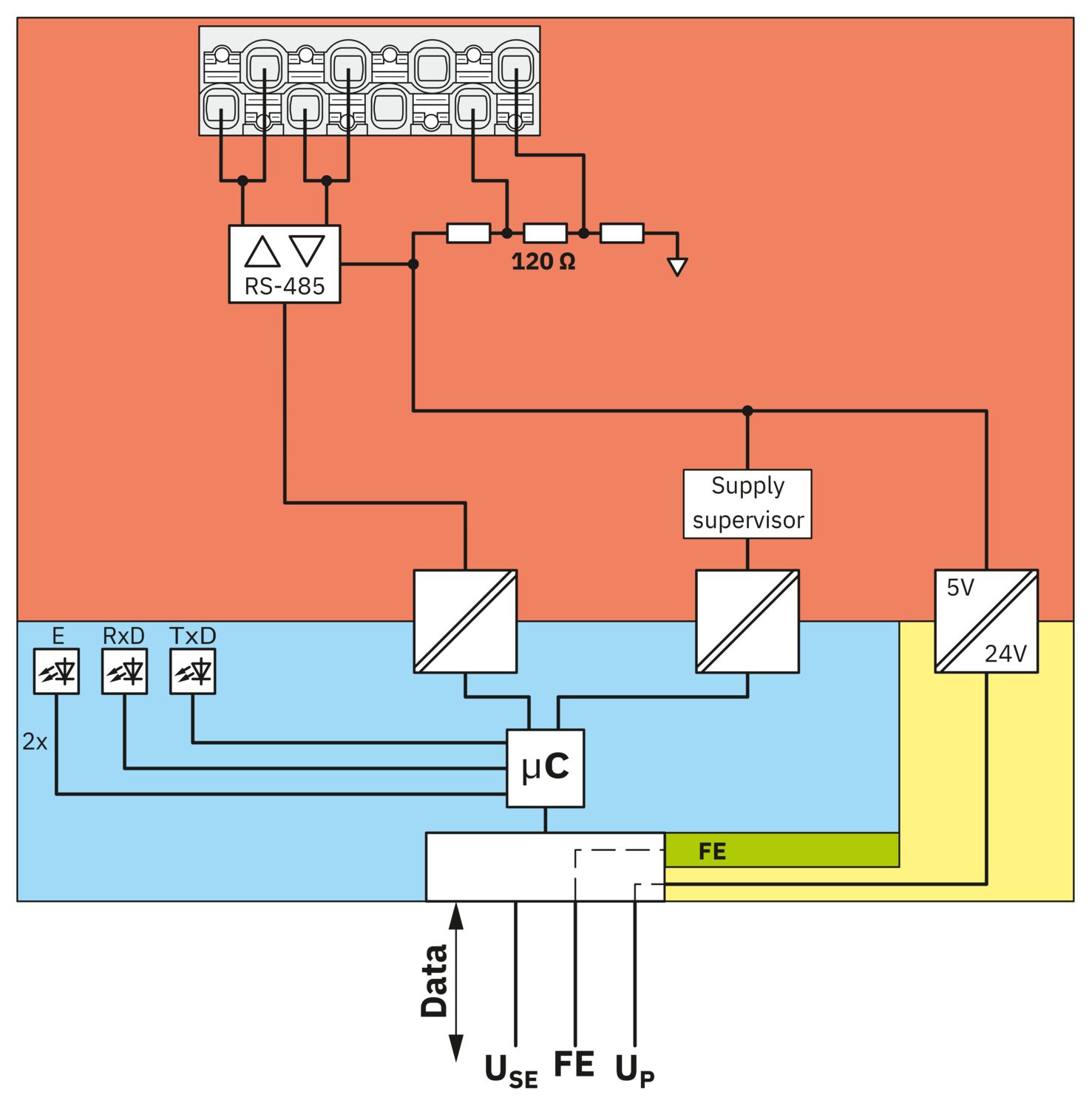

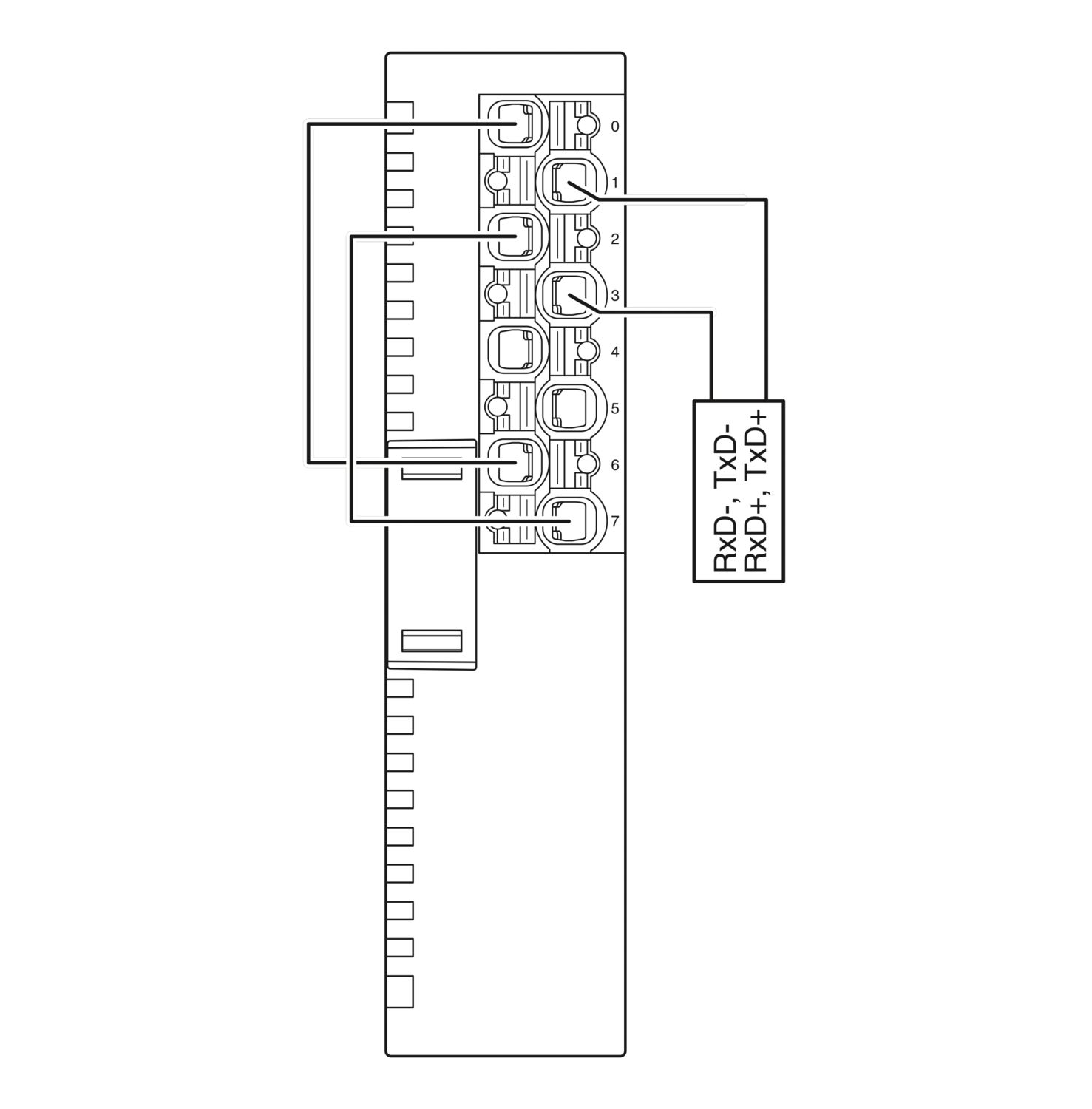

| Largeur | 14,9 mm |
| Hauteur | 62,2 mm |
| Profondeur | 62 mm |
| Remarque relative à l'application | |
| Remarque relative à l'application | Uniquement pour un usage industriel |
| Interface Smart Element | |
| Nombre d'interfaces | 1 |
| Type de raccordement | Connecteurs Card Edge |
| Vitesse de transmission | Voir le système dans lequel vous utilisez le Smart Element. |
| Heure de démarrage jusqu'à la disponibilité | < 500 ms |
| RS-485 | |
| Nombre d'interfaces | 1 |
| Type de raccordement | Raccordement Push-in |
| Remarque concernant la connectique | Utiliser des câbles blindés. |
| Vitesse de transmission | 100 bit/s ... 230 400 bit/s (paramétrable) |
| Physique de transmission | Cuivre |
| Résistance terminale | 120 Ω (actif, intégré) |
| Bits de données | 7 ou 8 |
| Bits d'arrêt | 1 ou 2 |
| Tampon d'entrée | 4 kByte |
| Tampon de sortie | 1 kByte |
| Module | |
| Code ID (hex) | none |
| Canal des données de process | 512 Bit |
| Espace d'adressage d'entrées | 64 Octet |
| Espace d'adressage des sorties | 64 Octet |
| Besoin en données de paramétrage | 17 Octet |
| Besoin en données de configuration | 7 Octet |
| Type de produit | Composants E/S |
| Gamme de produits | Axioline Smart Elements |
| Type | modulaire |
| Emplacement pour le montage | Voir le système dans lequel vous utilisez le Smart Element. |
| Propriétés particulières | Largeur des données de process : 64 octets |
| Protocole de transparence | |
| Protocole END-END | |
| Modbus/RTU (prise en charge client) | |
| Modbus/RTU (prise en charge du serveur) | |
| Propriétés d'isolation | |
| Catégorie de surtension | II (CEI 60664-1, EN 60664-1) |
| Degré de pollution | 2 (CEI 60664-1, EN 60664-1) |
| Puissance dissipée maximale en condition nominale | 0,7 W |
| Potentiels: Alimentation logique des Smart Elements (USE) | |
| Tension d'alimentation | par les connecteurs Card Edge |
| Potentiels: Alimentation périphérique (UP) | |
| Tension d'alimentation | 24 V DC (par les connecteurs Card Edge) |
| Plage de tension d'alimentation | 19,2 V DC ... 30 V DC (incl. toutes les tolérances, incl. ondulation) |
| Consommation de courant | max. 10 mA |
| typ. 8 mA | |
| Consommation de courant | min. 6 mA (sans périphérique raccordé) |
| Circuit de protection | Parafoudre basse tension; Voir le système dans lequel vous utilisez le Smart Element. |
| Protection contre inversions de polarité; Diode contre inversions de polarité | |
| Isolation galvanique / isolation des plages de tension | |
| Tension d'essai: Alimentation de la logique/alimentation 24 V (périphérie) | 500 V AC, 50 Hz, 1 min |
| Tension d'essai: Alimentation logique / interface RS-485 | 500 V AC, 50 Hz, 1 min |
| Tension d'essai: Alimentation de la logique/terre fonctionnelle | 500 V AC, 50 Hz, 1 min |
| Tension d'essai: Alimentation 24 V (périphérie) / interface RS-485 | 500 V AC, 50 Hz, 1 min |
| Tension d'essai: Alimentation 24 V (périphérie) / terre fonctionnelle | 500 V AC, 50 Hz, 1 min |
| Tension d'essai: Interface RS-485 / terre fonctionnelle | 500 V AC, 50 Hz, 1 min |
| Technologie de raccordement | |
| Dénomination connexion | Périphérie |
| Remarque concernant la connectique | Respectez les valeurs relatives aux sections de conducteur indiquées dans le manuel d'utilisation « Axioline Smart Elements ». |
| Raccordement du conducteur | |
| Type de raccordement | Raccordement Push-in |
| Section de conducteur rigide | 0,25 mm² ... 1,5 mm² |
| Section de conducteur souple | 0,25 mm² ... 1,5 mm² |
| Section conduct. AWG | 24 ... 16 |
| Section de conducteur souple avec embout, sans douille en plastique | 0,25 mm² ... 1,5 mm² |
| Section de conducteur souple avec embout et douille en plastique | 0,25 mm² ... 1,5 mm² |
| Longueur à dénuder | 8 mm |
| Périphérie | |
| Type de raccordement | Raccordement Push-in |
| Remarque concernant la connectique | Respectez les valeurs relatives aux sections de conducteur indiquées dans le manuel d'utilisation « Axioline Smart Elements ». |
| Section de conducteur rigide | 0,25 mm² ... 1,5 mm² |
| Section de conducteur souple | 0,25 mm² ... 1,5 mm² |
| Section de conducteur AWG | 24 ... 16 |
| Section de conducteur souple avec embout et douille en plastique | 0,25 mm² ... 1,5 mm² |
| Section de conducteur souple avec embout, sans douille en plastique | 0,25 mm² ... 1,5 mm² |
| Longueur à dénuder | 8 mm |
| Conditions ambiantes | |
| Température ambiante (fonctionnement) | -25 °C ... 60 °C |
| Indice de protection | IP20 |
| Pression atmosphérique (service) | 70 kPa ... 106 kPa (jusqu'à 3000 m d'altitude) |
| Pression atmosphérique (stockage/transport) | 70 kPa ... 106 kPa (jusqu'à 3000 m d'altitude) |
| Température ambiante (stockage/transport) | -40 °C ... 85 °C |
| Humidité de l'air admissible (fonctionnement) | 5 % ... 95 % (pas de condensation) |
| Humidité de l'air admissible (stockage/transport) | 5 % ... 95 % (pas de condensation) |
| Classe de protection | III (CEI 61140, EN 61140, VDE 0140-1) |
| Type de montage | Emplacement Smart Element |
| Emplacement pour le montage | Voir le système dans lequel vous utilisez le Smart Element. |
Avantages
Un canal d'entrée et de sortie série, en version RS-485
Prise en charge de différents protocoles
Vitesse de transmission réglable jusqu'à 230 400 bit/s
Nombre de bits de données, de bits stop et parité réglables
Prise en charge Modbus/RTU et serveur
Largeur des données de process : 64 octets
Plaque signalétique de l'appareil enregistrée
