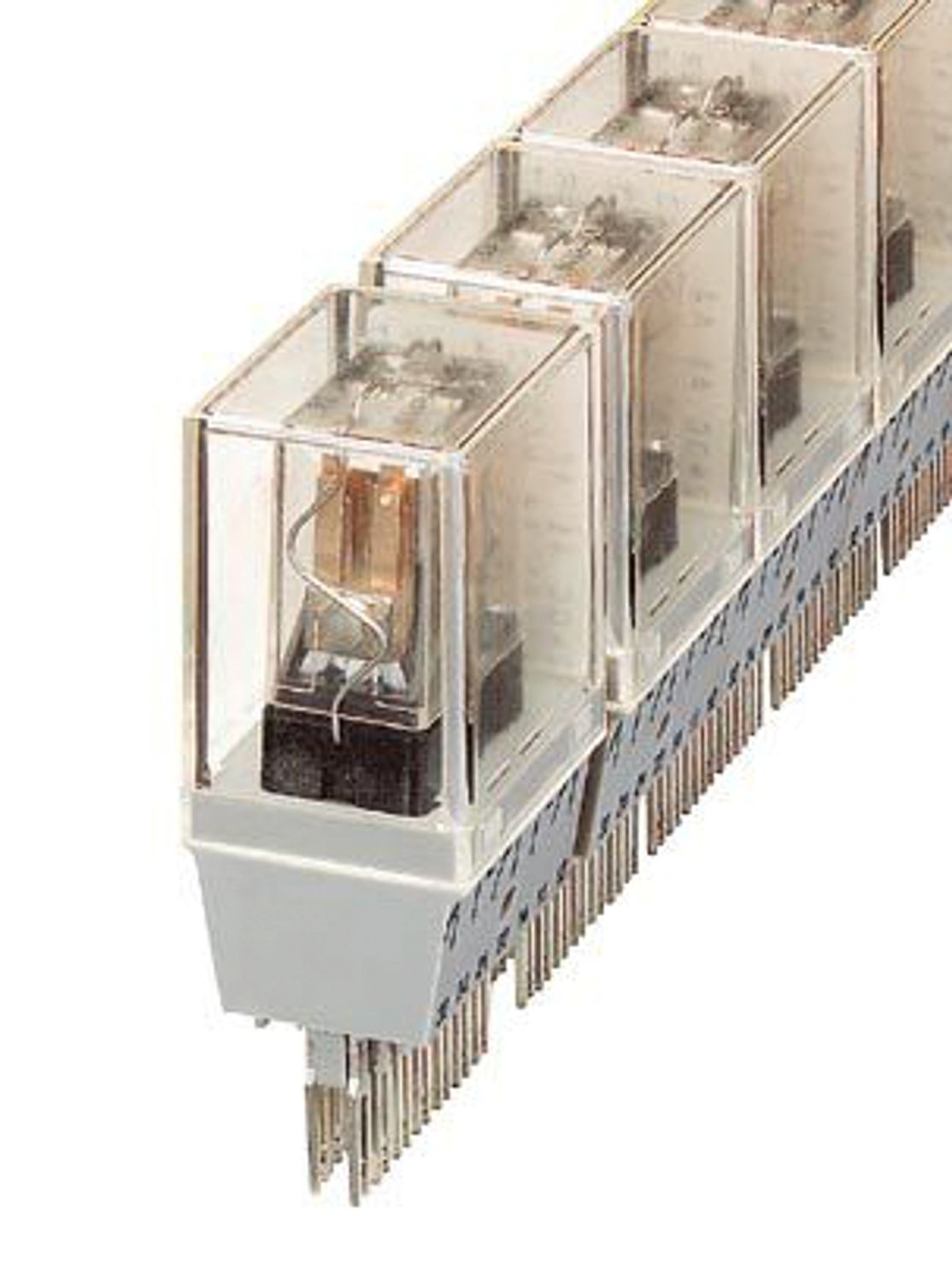

Fiche porte-relais, équipée d'un KAMMRELAIS® Siemens, contacts (Ag) : puissances moyennes, 4 inverseurs, tension d'entrée 110 V DC, avec voyant, s'enfiche sur les bases multipolaires
500 V AC (50 Hz, 1 min., contact inverseur/contact inverseur)
Côté excitation
Tension nominale d'entrée UN
110 V DC
Plage de tension d'entrée
88 V DC ... 121 V DC
Plage de tension d'entrée rapportée à UN
0,8 ... 1,1
Courant d'entrée typique pour UN
5,5 mA
Temps d'amorçage typique
8 ms (pour DC)
Temps de retombée typique
15 ms (pour DC)
Circuit de protection
Roue libre, protection contre inversions de polarité; Diode de roue libre, diode contre inversions de polarité
Témoin de présence de la tension de service
oui
Commutation
Type de contact
Contact simple, 4 inverseurs
Type du contact de commutation
Contact simple
Matériau des contacts
Ag, flash d'or
Tension de commutation maximale
125 V AC
150 V DC
Intensité permanente limite
2 A
Courant d'appel maximum
2 A
Puissance de coupure (charge ohmique) max.
48 W (pour 24 V DC)
40 W (à 48 V DC)
40 W (à 60 V DC)
45 W (à 110 V DC)
50 VA (à 125 V AC)
Largeur
45,6 mm
Hauteur
33 mm
Profondeur
66,5 mm
Couleur
transparent
Conditions ambiantes
Température ambiante (fonctionnement)
-20 °C ... 60 °C
Température ambiante (stockage/transport)
-20 °C ... 70 °C
Normes/Prescriptions
DIN VDE 0110b, gr. C pour 250 V AC
DIN VDE 0160 (parties pertinentes)
Type de montage
Montage par enfichage
Référence
2899316
Conditionnement
5 Unité(s)
Commande minimum
1 Unité(s)
Product key
DK6125
GTIN
4017918078836
Poids par pièce (emballage compris)
84,79 g
Poids par pièce (hors emballage)
81,6 g
Pays d'origine
DE
EU RoHS
Conforme aux exigences de la directive RoHS
Oui
(Aucun exception)
China RoHS
Environment friendly use period (EFUP)
EFUP-50
Vous trouverez un tableau de déclaration conformément à lACPEIP (China RoHS) concernant les produits dans la zone de téléchargement du produit correspondant sous « Déclaration du fabricant ». Pour tous les produits avec EFUP-E, aucun tableau de déclaration conformément à lACPEIP (China RoHS) nest établi car cela nest pas nécessaire.
EU REACH SVHC
Indication de substance soumise à autorisation REACH (n° CAS)
Aucun substance na un taux pondéral supérieur à 0,1 %
