AI 0,5 - 8 WH-B
-
Embout
3201369
Embout, Longueur zone de contact: 8 mm, longueur de la douille: 14 mm, coloris: blanc
Pour fonctionner, ce produit a besoin d'autres produits.
Accessoires nécessaires
Informations détaillées concernant le produit
| Type de produit | Embout |
| Classe de conducteur | conducteurs flexibles, classe 2, 5, 6 / B, C, K, M |
| Caractéristiques du produit | Moule sanglé pour la fabrication automatisée |
| certification UL | |
| En cuivre électrolytique souple avec étamage galvanique | |
| Parfaitement adaptés aux exigences des normes DIN 46228-1 et UL 486F | |
| Collier plastique en polypropylène | |
| Exempt d'halogène | |
| Température continue / temporaire : +105 °C/+120 °C |
| Raccordement du conducteur | |
| Section de conducteur souple max. | 0,5 mm² |
| Section du conducteur AWG max. | 20 |
| Longueur à dénuder | 11 mm |
| Dessin coté |
|
| Longueur de la douille | 14 mm |
| Longueur zone de contact | 8 mm |
| Longueur à dénuder maximale | 11 mm |
| Diamètre de la douille | 1,1 mm |
| Epaisseur des manchons | 0,15 mm |
| Epaisseur collet d'isolation | 0,25 mm |
| Cote intérieure collet d'isolation | 2,5 mm |
| Couleur | blanc (RAL 9010) |
| Matériau | CU-DHP |
| Classe d'inflammabilité selon UL 94 | HB |
| Revêtement | étamage galvanique |
| Qualité de surface | étamage galvanique |
| Composants | exempt de silicone et d’halogène |
| Caractéristiques techniques | |
| Longueur de la douille | 14 mm |
| Conditions ambiantes | |
| Température permanente | 105 °C (-40 °C sans contrainte / 0 °C contrainte dynamique) |
| Température de courte durée | 120 °C |
| Design selon la norme | DIN 46228-4, UL 486F-E, NFC 63-023 |
Avantages

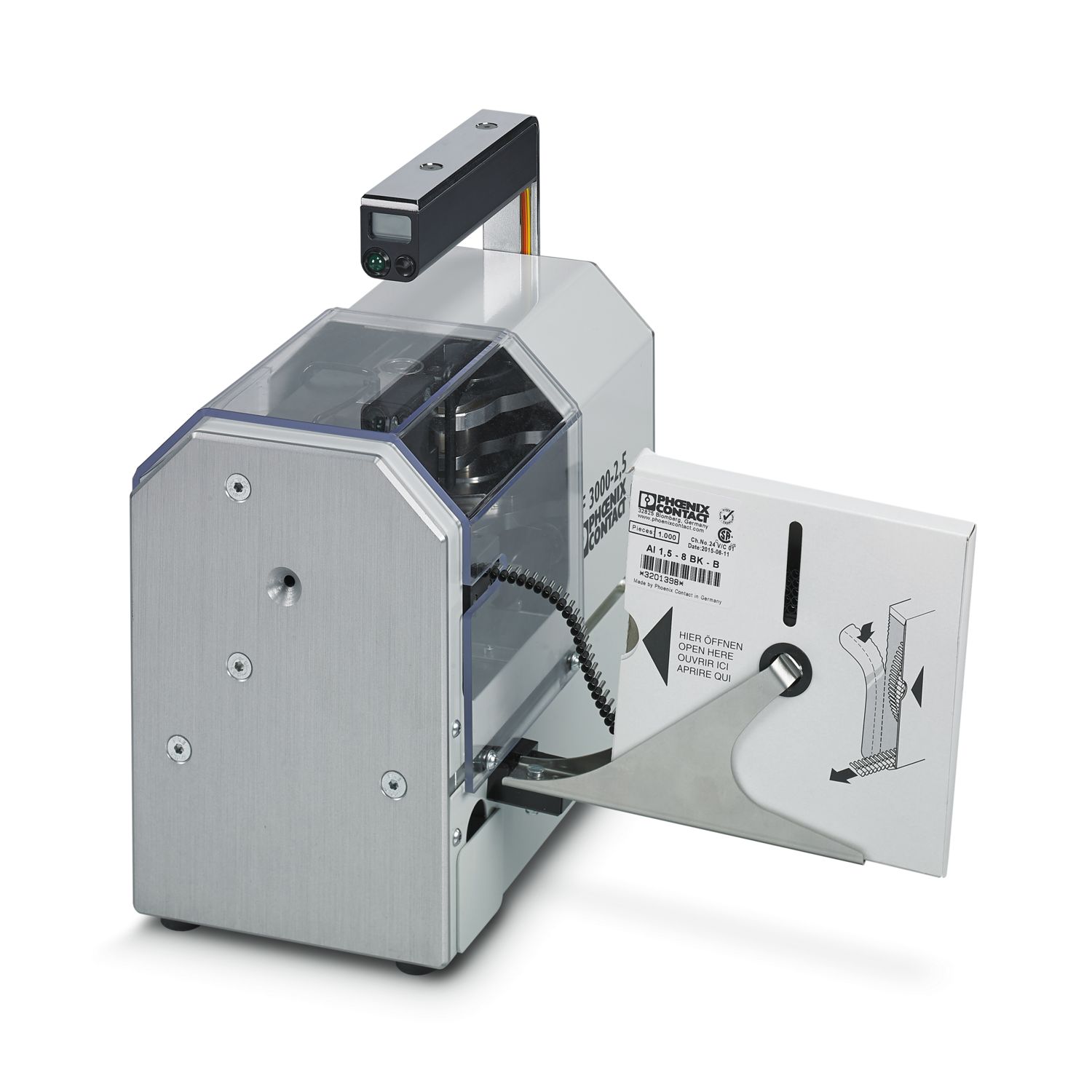

Les embouts présentés en ruban ont été spécialement conçus pour les automates à sertir CF 3000-2,5.
Disponibles dans les gammes de coloris les plus importantes jusqu'à 2,5 mm²
Ils permettent de câbler tous les blocs de jonction, particulièrement ceux du système CLIPLINE complete.
