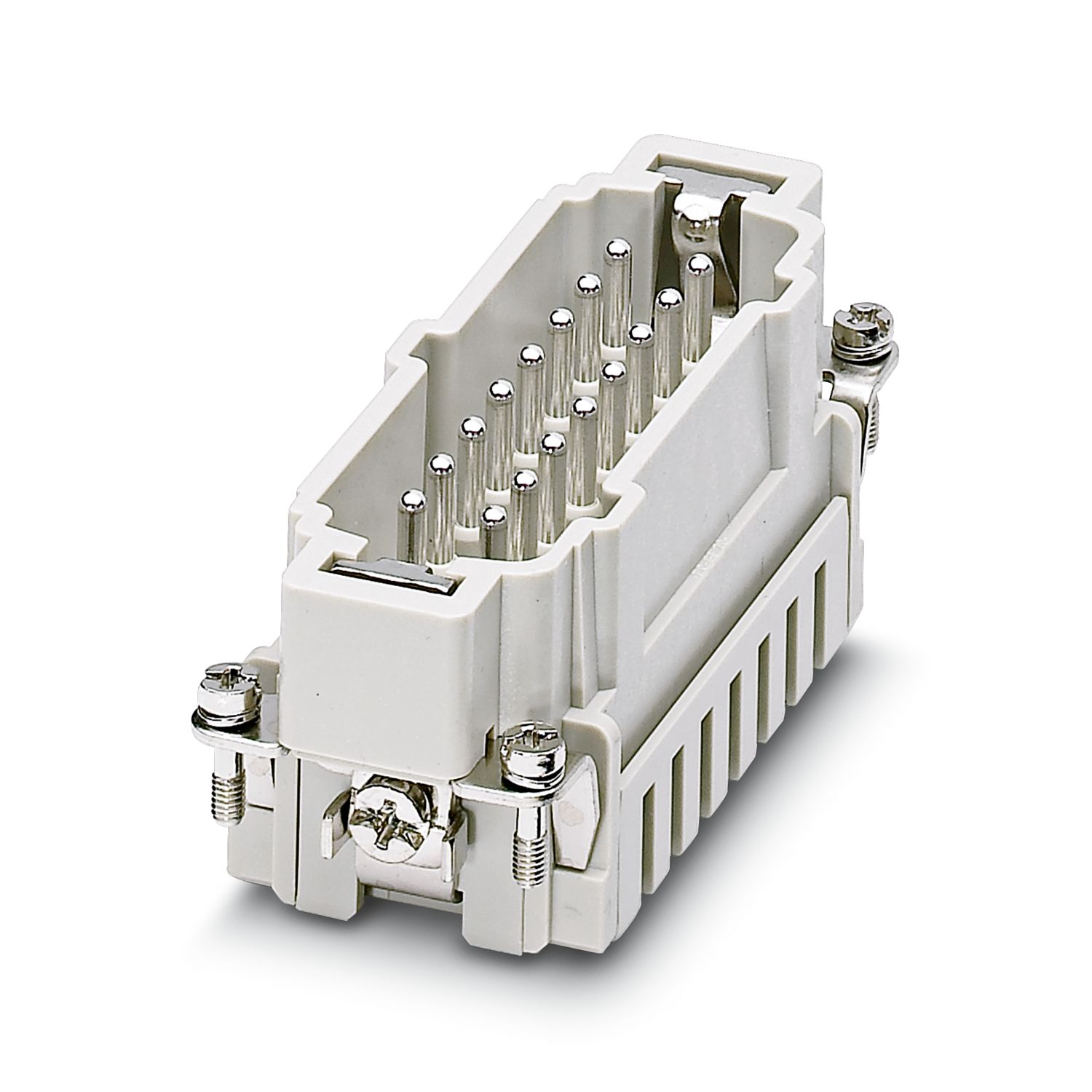

HC-B 16-ESTZ
-
Élément de contact
1687891
Boîtier pour connecteur mâle HEAVYCONNEC pour boîtier B16, 16 contacts, raccordement à ressort
Informations détaillées concernant le produit
| Généralités | Pour boîtiers HC-B16 |
| Instructions de montage | Pour boîtier de type B16 / B32. Les connecteurs ne doivent être manipulés que hors charge/tension. |
| Type de produit | Élément de contact à polarité fixe |
| Série | HC-B |
| Type | B16 |
| B32 | |
| Nombre de pôles | 16 |
| Enfichable | 16+PE |
| Numérotation des contacts | 1 - 16 |
| Propriétés d'isolation | |
| Catégorie de surtension | III |
| Degré de pollution | 3 |

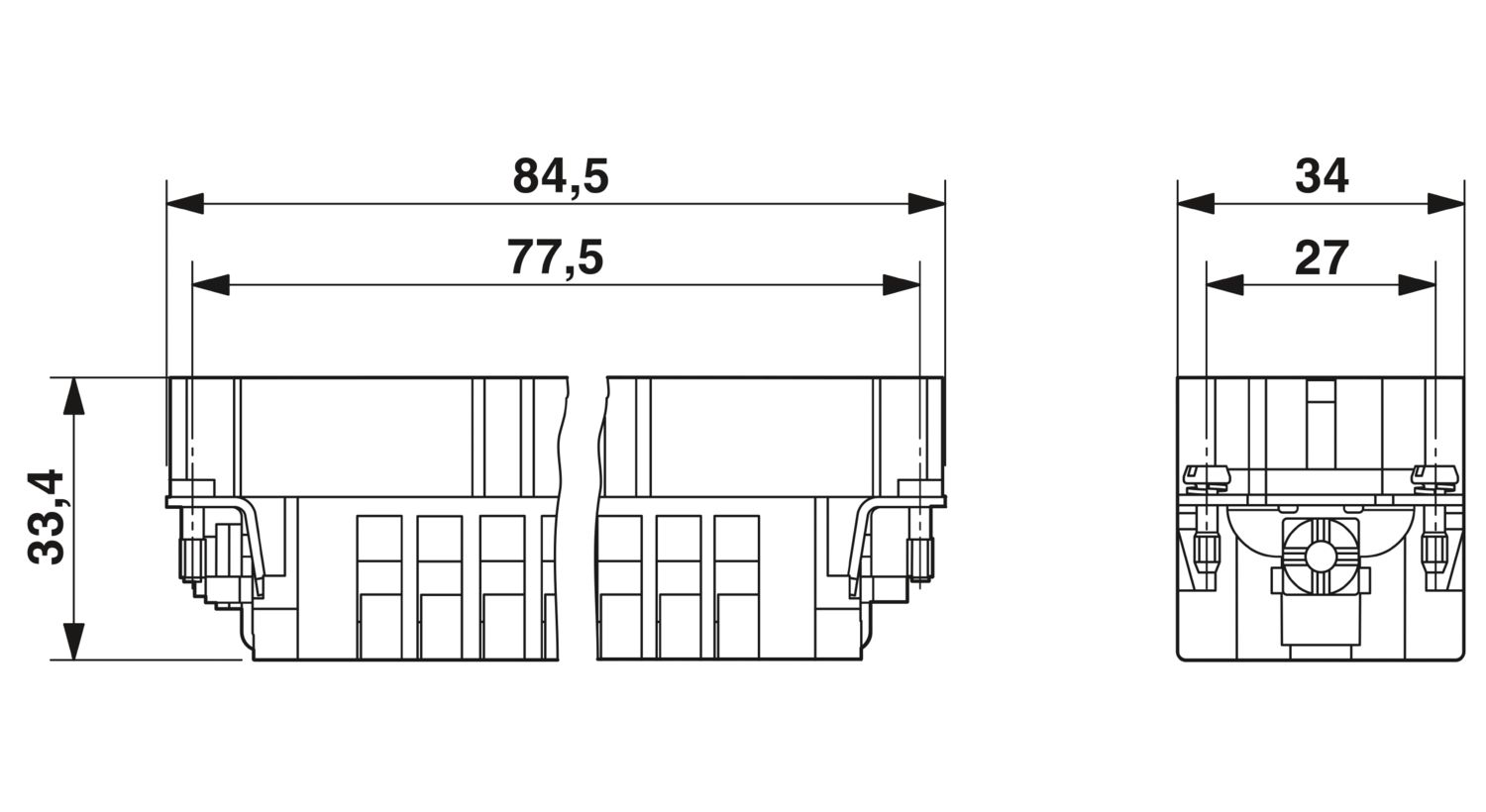

| Dessin coté |
|
| Largeur | 34 mm |
| Hauteur | 35,5 mm |
| Longueur | 84,5 mm |
| Technologie de raccordement | |
| Technologie de raccordement | Raccordement à ressort de traction |
| Raccordement du conducteur | |
| Section raccordable | 0,14 mm² ... 2,5 mm² |
| Section raccordable AWG | 26 ... 14 |
| Longueur de gaine à dénuder de chaque fil | 8 mm ±1 mm |
| Tension de référence (III/3) | 500 V |
| Tension de tenue aux chocs assignée | 6 kV |
| Courant de référence | 16 A |
| Caractéristiques mécaniques | |
| Cycles d'enfichage | ≥ 500 |
| Classe d'inflammabilité selon UL 94 | V0 |
| Matériau de contact | Alliage de cuivre |
| Matériau de surface du contact | Ag |
| Matériau de porte-contacts | PC |
| Conditions ambiantes | |
| Température ambiante (fonctionnement) | -40 °C ... 125 °C (y compris l'échauffement des contacts) |
