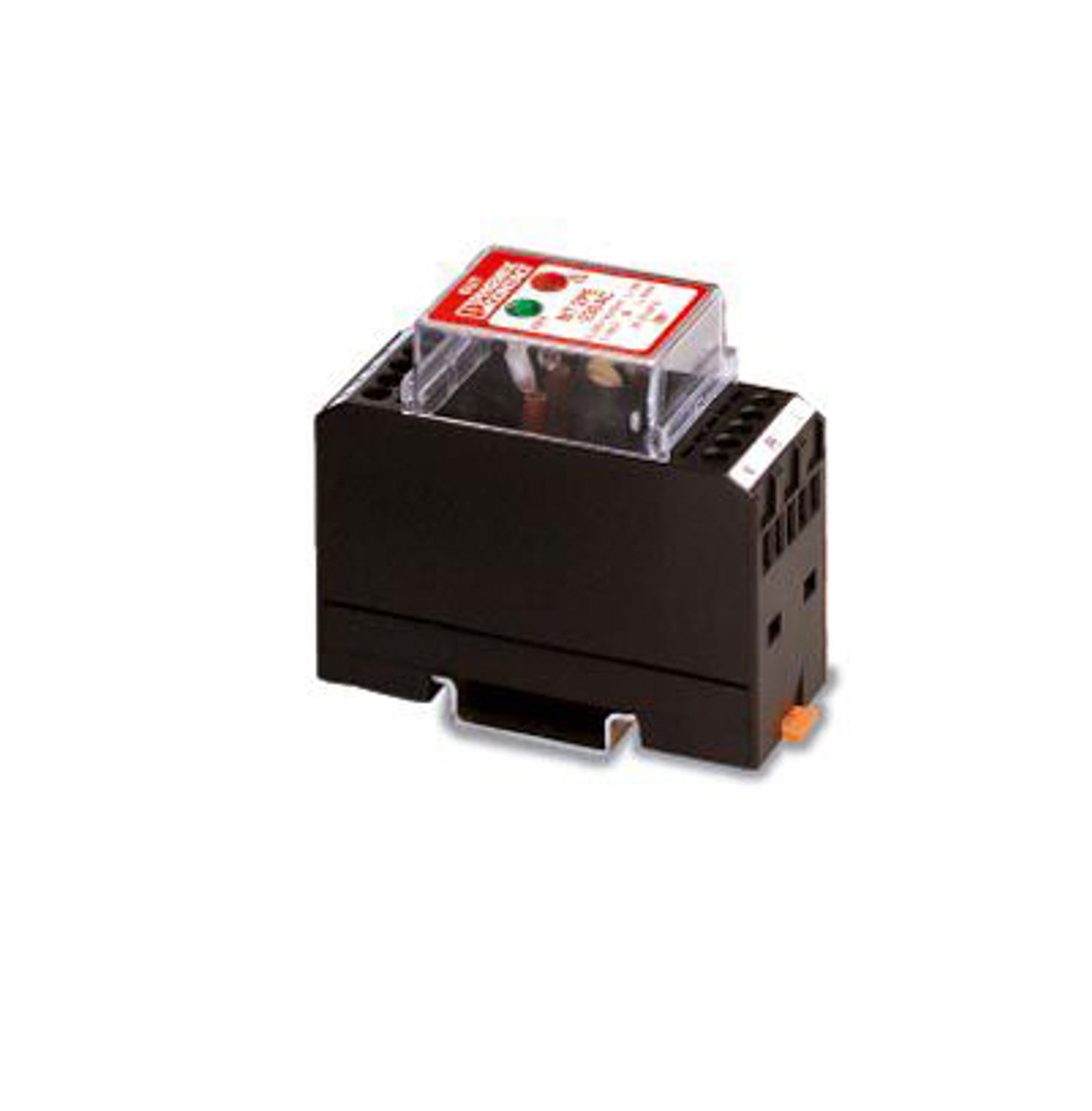

MT-2PE-230AC
-
Parafoudre de type 3
2763992
Module pour profilés avec protection antisurtension fine pour alimentations, indication optique de marche et de défaut, montage sur NS 35/7,5. Tension nominale : 230 V AC/DC, largeur de boîtier : 30 mm
Informations détaillées concernant le produit
| Type de produit | Protection d'appareil |
| Type | Module pour profilés monobloc |
| Nombre de pôles | 2 |
| Message protection antisurtension défectueuse | optique, contact de signalisation à distance |
| Affichage/signalisation à distance | |
| Dénomination connexion | Contact de signalisation à distance de défaut |
| Fonction de commutation | Contact NF |
| Tension de service maximale Umax AC | 250 V AC |
| Courant de service maximal Imax | 1 A |
| Type de raccordement | Raccordement vissé |
| Filetage vis | M3 |
| Couple de serrage min. | 0,5 Nm |
| Section de conducteur souple min. | 0,2 mm² |
| Section de conducteur souple max. | 2,5 mm² |
| Section de conducteur rigide min. | 0,2 mm² |
| Section de conducteur rigide max. | 4 mm² |
| Dessin coté |
|
| Largeur | 50 mm |
| Hauteur | 77,5 mm |
| Profondeur | 63 mm |
| Classe d'inflammabilité selon UL 94 | V0 |
| Matériau du boîtier | PA |
| Sens de l'action | 1L-N & N-PE |
| Fréquence nominale fN | 50 Hz |
| 60 Hz | |
| Tension permanente maximale UC (L-PE) | 250 V AC |
| Courant résidual IPE | ≤ 1 µA |
| Courant utile de service IC pour UC | ≤ 1 mA |
| Courant nominal de décharge In (8/20) µs (L-N) | 2,5 kA |
| Courant nominal de décharge In (8/20) µs (L-PE) | 2,5 kA |
| Courant de décharge maximal Imax (8/20) µs (L-N) | 6,5 kA |
| Courant de décharge maximal Imax (8/20) µs (L-PE) | 6,5 kA |
| Niveau de protection en tension Up (L-N) | ≤ 1,2 kV |
| Niveau de protection en tension Up (L-PE) | ≤ 1,5 kV |
| Temps d'amorçage tA (L-N) | ≤ 25 ns |
| Temps d'amorçage tA (L-PE) | ≤ 100 ns |
| Protection max. en amont nécessaire | 16 A (gL) |
| Conditions ambiantes | |
| Indice de protection | IP20 |
| Température ambiante (fonctionnement) | -25 °C ... 75 °C |
| Normes | |
| Normes/Prescriptions | CEI 61643 |
| E DIN VDE 0675-6 | |
| Type de montage | Profilé : 35 mm |
