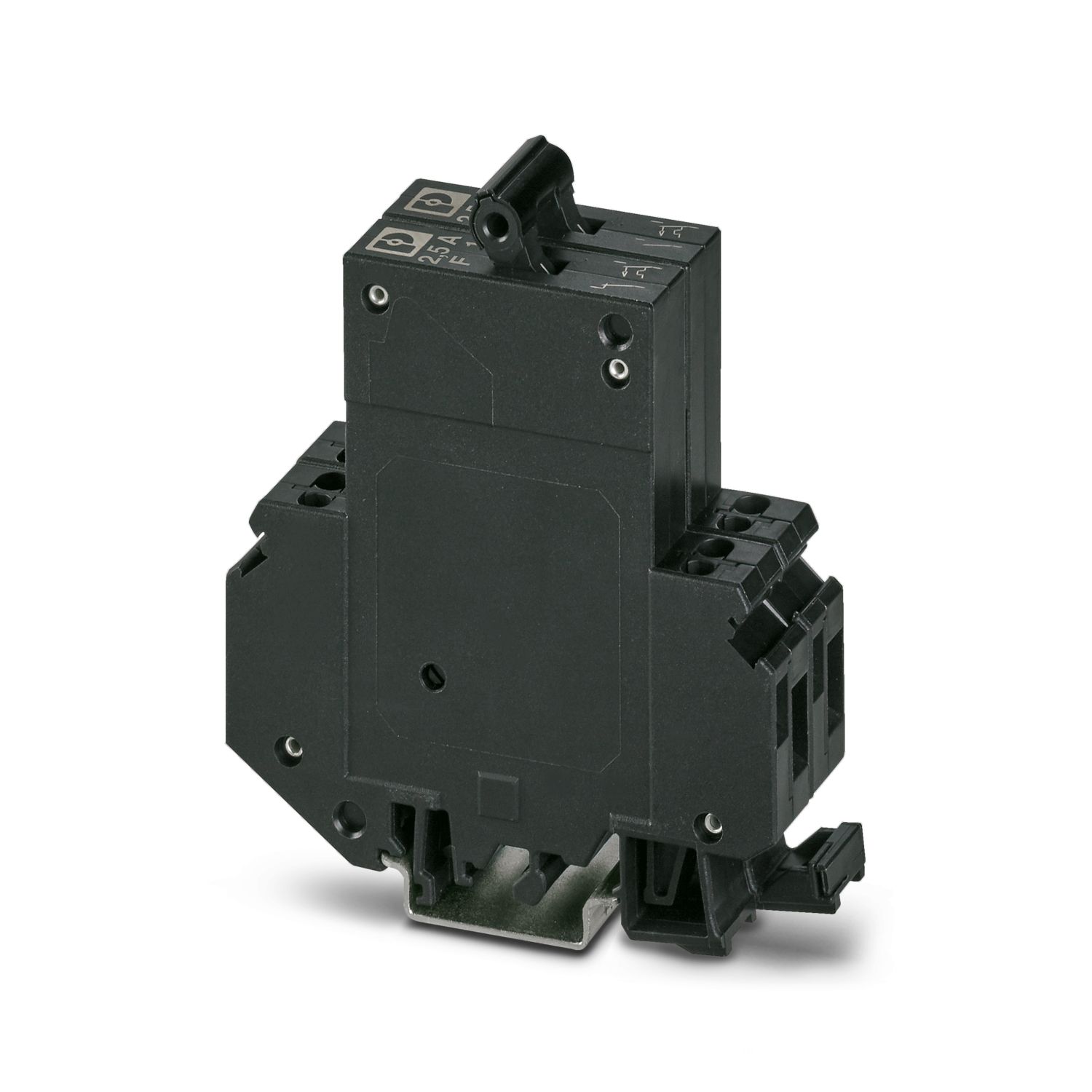

TMC 2 F1 120 2,5A - Disjoncteur de protection d'appareils thermomagnétique - 0914824

Propriétés du produit

Type de produit	Disjoncteur de protection d'appareils, thermomagnétique
Gamme de produits	TMC
Type	Module pour profilés monobloc
Nombre de pôles	2
Nombre de connexions	4
Nombre de rangées	2
Propriétés d'isolation
Catégorie de surtension	II
Degré de pollution	2

Propriétés électriques

Type de fusible	Disjoncteur
Généralités
Tension de référence	65 V DC
Courant de référence I_N	2,5 A
Tension de tenue aux chocs assignée	2,5 kV
Résistance d'isolement R_iso	> 100 MΩ (500 V DC)
Circuit auxiliaire	240 V AC / 1 A (à faible induction)
Circuit auxiliaire		65 V AC / 1 A (à faible induction)
Mode de déclenchement	TM (thermomagnétique)
Résistance appareil	0,26 Ω
Pouvoir de coupure assigné de court-circuit I_cn	400 A
Pouvoir de coupure assigné de court-circuit I_cn		2500 A (32 V DC)
Pouvoir de coupure de court-circuit	2000 A (UL 1077 : 65 V DC)
Rigidité diélectrique	3000 V AC (Zone de manœuvre)
		3000 V AC (Circuit principal/auxiliaire)
		1500 V AC (Pôle à pôle)
Nombre de cycles maxi	10000 (pour 1 x I_n, inductif)
Fusible	F1 (rapide)
Type de contact	1 contact NO
Type de contact		1 contact NF

Caractéristiques de raccordement

Contact principal
Filetage vis	M3
Couple de serrage	0,6 ... 0,8 Nm
Longueur à dénuder	12 mm
Gabarit	A3
Section de conducteur rigide	0,2 mm² ... 6 mm²
Section du conducteur AWG	24 ... 10 (conversion selon CEI)
Section de conducteur souple	0,2 mm² ... 4 mm²
Section de conducteur flexible (embout sans douille en plastique)	0,25 mm² ... 4 mm²
Section de conducteur flexible (embout avec douille en plastique)	0,25 mm² ... 2,5 mm²
2 conducteurs rigides de même section	0,2 mm² ... 0,75 mm²
2 conducteurs souples de même section	0,2 mm² ... 0,75 mm²
2 conducteurs de même section, flexibles avec embout sans douille en plastique	0,25 mm² ... 1 mm²
2 conducteurs souples de même section avec embout TWIN et douille en plastique	0,5 mm² ... 2,5 mm²
Int. nom.	2,5 A
Tension nominale	250 V AC
Tension nominale		65 V DC
Contact auxliaire
Filetage vis	M3
Couple de serrage	0,6 ... 0,8 Nm
Longueur à dénuder	12 mm
Gabarit	A1
Section de conducteur rigide	0,2 mm² ... 2,5 mm²
Section du conducteur AWG	24 ... 14 (conversion selon CEI)
Section de conducteur souple	0,2 mm² ... 1,5 mm²
Section de conducteur flexible (embout sans douille en plastique)	0,25 mm² ... 2,5 mm²
Section de conducteur flexible (embout avec douille en plastique)	0,25 mm² ... 1,5 mm²
2 conducteurs rigides de même section	0,2 m² ... 0,75 m²
2 conducteurs souples de même section	0,2 m² ... 0,75 mm²
2 conducteurs de même section, flexibles avec embout sans douille en plastique	0,25 mm² ... 0,5 mm²
2 conducteurs souples de même section avec embout TWIN et douille en plastique	0,5 mm² ... 0,75 mm²
Int. nom.	2,5 A
Tension nominale	250 V AC
Tension nominale		65 V DC

Dimensions

Largeur	25 mm
Hauteur	82,5 mm
Profondeur	96 mm

Indications sur les matériaux

Classe d'inflammabilité selon UL 94	V-2
Groupe d'isolant	II
Matériau isolant	PA66

Propriétés mécaniques

Caractéristiques mécaniques
Paroi latérale ouverte	non

Conditions environnementales et de durée de vie

Conditions ambiantes
Indice de protection	IP30 (Zone de manœuvre)
	IP20 (Plage de raccordement)
Température ambiante (fonctionnement)	-30 °C ... 60 °C
Test hygrométrique	240 h, 95 % RH, 40 °C

Normes et spécifications

Normes/prescriptions	EN 60934
Normes/prescriptions	UL 1077

Montage

Référence	0914824
Conditionnement	3 Unité(s)
Commande minimum	1 Unité(s)
Remarque	Fabrication à la commande (pas de reprise)
Clé de vente	04
Product key	CLA121
GTIN	4017918009502
Poids par pièce (emballage compris)	138,3 g
Poids par pièce (hors emballage)	138,3 g
Pays d'origine	DE
