Les convertisseurs de fibre optique PSI-MOS-RS485W2/FO... transforment le signal de données électrique en un signal optique de façon transparente par rapport au protocole. Le diagnostic optique intégré permet une surveillance permanente des lignes FO pendant l'installation et le fonctionnement. Lorsque la puissance du signal des lignes FO tombe à un niveau critique, le contact de commutation libre de potentiel est activé. Les équipements terminaux PSI-MOS-RS485W2/FO... E convertissent l'interface RS-485 en un câble FO. Ils sont utilisés de préférence pour des liaisons point-à-point.
PSI-MOS-RS485W2/FO1300 E
-
Convertisseurs fibre optique
2708562
Convertisseur FO à diagnostic visuel intégré, contact d'alarme, pour système de bus RS-485 à 2 fils (SUCONET K, MODBUS ...), jusqu'à 500 Kbits/s, détrompage NRZ, périphérique avec 1 interface FO (SC-Duplex), 1300 nm, pour câble en fibre de verre

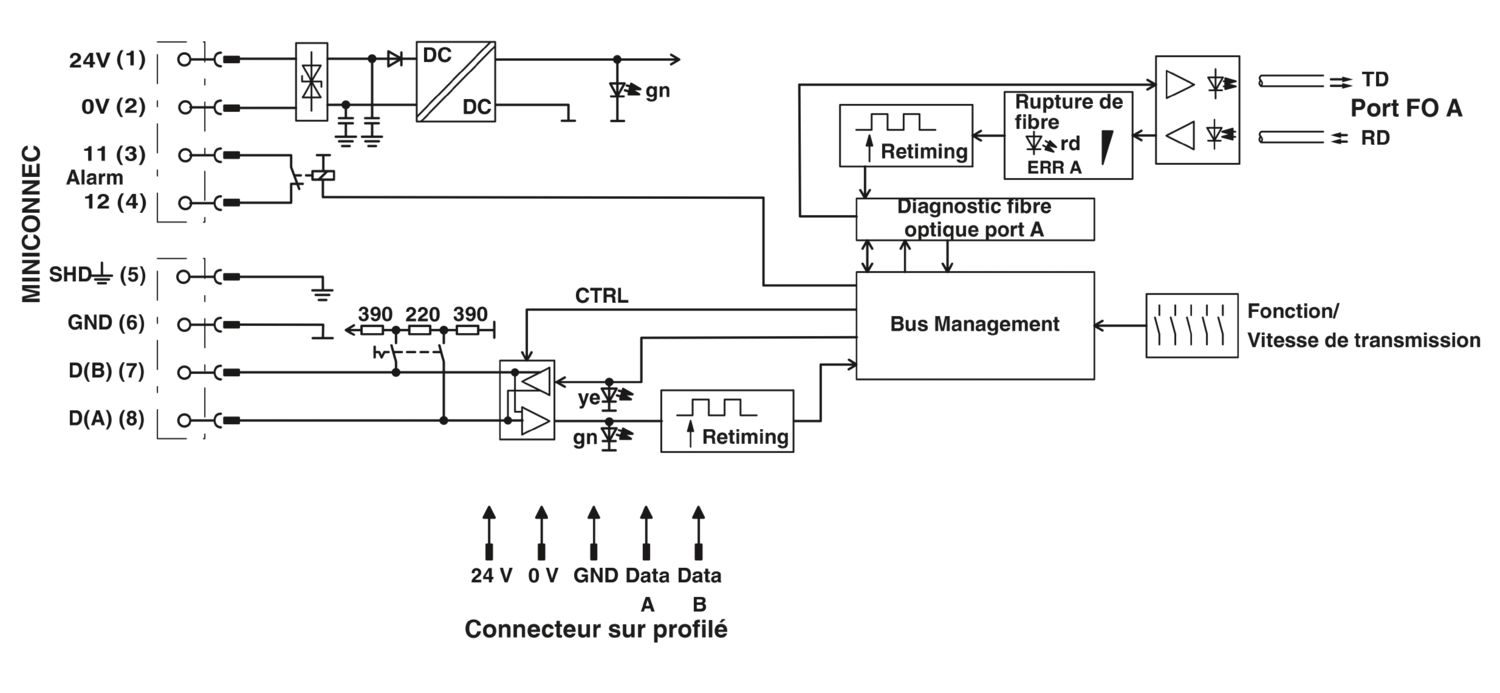

Informations détaillées concernant le produit
| Remarque relative à l'application | |
| Remarque relative à l'application | Uniquement pour un usage industriel |
| Restriction d'utilisation | |
| Indication CCCex | L'utilisation en atmosphères explosibles est interdite en Chine. |
| Type de produit | Convertisseur de média |
| Gamme de produits | PSI-MOS |
| MTTF | 903 Années (SN 29500 standard, température 25 °C, cycle de travail 21 %) |
| 412 Années (SN 29500 standard, température 40 °C, cycle de travail 34,25 %) | |
| 169 Années (SN 29500 standard, température 40 °C, cycle de travail 100 %) | |
| MTBF | 484 Années (Telcordia-Standard, température 25 °C, cycle de travail 21% (5 jours par semaine, 8 heures par jour)) |
| 102 Années (Telcordia-Standard, température 40 ℃, cycle de travail 34,25 % (5 jours par semaine, 12 heures par jour)) |
| Isolation galvanique | VCC // RS-485 |
| Puissance dissipée maximale en condition nominale | 1,375 W |
| Tension d'essai interface de données/alimentation | 1,5 kVeff (50 Hz, 1 min.) |
| Alimentation | |
| Plage de tension d'alimentation | 18 V DC ... 32 V DC |
| Tension nominale d'alimentation | 24 V DC (selon UL) |
| Courant absorbé typique | 55 mA (24 V DC) |
| Courant max. absorbé | 90 mA |
| ≤ 2 A (Pour le fonctionnement dans un poste de liaison, via le connecteur de bus sur rail DIN) | |
| Commutation | |
| Dénomination sortie | Sortie à relais |
| Description de la sortie | Sortie de signalisation des défauts |
| Nombre de sorties | 1 |
| Tension de commutation maximale | 60 V DC (Charge ohmique, charge générale) |
| 30 V AC (charge ohmique) | |
| 42 V AC (pic, charge ohmique) | |
| Intensité permanente limite | 0,46 A |
| Alimentation | |
| Type de raccordement | Borne à vis enfichable MINICONNEC |
| Longueur à dénuder | 7,00 mm |
| Couple de serrage | 0,56 Nm ... 0,79 Nm |
| Distorsion des bits en entrée | ± 35 % (admissible) |
| Distorsion des bits, en sortie | < 6,25 % |
| Signal | Modbus |
| S-BUS | |
| Suconet K | |
| J-BUS | |
| DATA HIGHWAY | |
| Données: optique fibre optique | |
| Nombre de voies | 1 |
| Puissance d'émission minimale | -3,4 dBm (50/125 μm, fibre de verre multimode) |
| -4,7 dBm (62,5/125 μm, fibre de verre multimode) | |
| -5,5 dBm (9/125 μm, fibre de verre monomode) | |
| Longueur de transmission avec 3 dB de réserve du système | 25 km (avec F-G 50/125 0,7 dB/km à 1300 nm) |
| 22 km (avec F-G 62,5/125 0,8 dB/km à 1300 nm) | |
| 45 km (avec F-E 9/125 0,4 dB/km à 1300 nm) | |
| Protocole de transmission | avec transparence du protocole vers l'interface RS-485 |
| Type de raccordement | Duplex SC |
| Longueur d'onde | 1300 nm |
| Sensibilité minimale du récepteur | -25,5 dBm (50/125 µm) |
| -25,5 dBm (62,5/125 µm) | |
| -26,5 dBm (9/125 µm) | |
| Sensibilité du récepteur maximale | 0 dBm (9/125 µm) |
| Support de transmission | Fibre de verre multimode |
| Fibre de verre monomode | |
| Données: Interface RS-485 à 2 fils | |
| Débit série | 4,8/9,6/19,2/38,4/57,6/75/93,75/115,2/136/187,5/375/500 kbits/s |
| Type de raccordement | Raccordement vissé enfichable |
| Distance de transmission | ≤ 1200 m (en fonction du débit de données avec ligne de données blindée, torsadée) |
| Résistance terminale | 390 Ω (activable) |
| 220 Ω | |
| 390 Ω | |
| Point de connexion unifilaire rigide | 0,2 mm² ... 2,5 mm² |
| Point de connexion unifilaire souple | 0,2 mm² ... 2,5 mm² |
| Section de conducteur AWG souple max. | 14 |
| Section de conducteur souple AWG min. | 24 |
| Point de connexion unifilaire rigide AWG maxi | 14 |
| Point de connexion unifilaire rigide AWG mini | 24 |
| Support de transmission | Cuivre |
| Format de données/détrompage | UART (11/10 bits commutable, NRZ), tolère le glissement |
| Inversion du sens de transmission des données | Auto-contrôlée |
| Dessin coté |
|
| Largeur | 35 mm |
| Hauteur | 99 mm |
| Profondeur | 105 mm |
| Couleur (Boîtiers) | gris (RAL 7042) |
| Matériau (Boîtier) | PA 6.6-FR |
| Câble fibre optique | |
| Types de fibres | 50/125 µm |
| 9/125 µm | |
| Fibre de verre | |
| Résistance aux vibrations selon EN 60068-2-6/CEI 60068-2-6 | : 5g, 10 ... 150 Hz, 2,5 h en direction XYZ |
| Chocs selon EN 60068-2-27/CEI 60068-2-27 | : 15g, durée 11 ms, choc sous forme d'impulsion semi-sinusoïdale |
| Conditions ambiantes | |
| Indice de protection | IP20 |
| Température ambiante (fonctionnement) | -20 °C ... 60 °C |
| Température ambiante (stockage/transport) | -40 °C ... 85 °C |
| Altitude | ≤ 5000 m (Restriction : voir la déclaration du fabricant concernant le fonctionnement en altitude) |
| ≤ 2000 m (Zones Ex) | |
| Humidité de l'air admissible (fonctionnement) | 30 % ... 95 % (pas de condensation) |
| CE | |
| Certificat | Conformité CE |
| ATEX | |
| Repérage | II 3 G Ex ec IIC T4 Gc |
| Certificat | UL 21 ATEX 2550X |
| Remarque | Tenir compte des instructions d'installation particulières contenues dans la documentation. |
| IECEx | |
| Repérage | Ex ec IIC T4 Gc |
| Certificat | IECEx ULD 21.0013X |
| UL, USA / Canada | |
| Repérage | Class I, Zone 2, AEx ec IIC T4 Gc |
| Ex ec IIC T4 Gc X | |
| Class I, Div. 2, Groups A, B, C, D | |
| Test aux gaz nocifs | |
| Repérage | ISA-S71.04-1985 G3 Harsh Group A |
| Compatibilité électromagnétique | Conformité à la directive CEM 2014/30/UE |
| Immunité | EN 61000-6-2 |
| Émissions parasites | |
| Normes / Spécifications | EN 55011 |
| Décharge électrostatique | |
| Normes/Prescriptions | EN 61000-4-2 |
| Décharge électrostatique | |
| Décharge par contact | ± 6 kV |
| Décharge dans l'air | ± 8 kV |
| Remarque | Critère B |
| Champ électromagnétique HF | |
| Normes/Prescriptions | EN 61000-4-3 |
| Champ électromagnétique HF | |
| Intensité champ | 10 V/m |
| Remarque | Critère A |
| Transitoires électriques rapides (en salves) | |
| Normes/Prescriptions | EN 61000-4-4 |
| Transitoires électriques rapides (en salves) | |
| Entrée | ± 2 kV |
| Signal | ± 2 kV |
| Remarque | Critère B |
| Ondes de choc (Surge) | |
| Normes/Prescriptions | EN 61000-4-5 |
| Ondes de choc (Surge) | |
| Entrée | ± 0,5 kV |
| Signal | ± 1 kV |
| Remarque | Critère B |
| Perturbations conduites | |
| Normes/Prescriptions | EN 61000-4-6 |
| Perturbations conduites | |
| Remarque | Critère A |
| Tension | 10 V |
| Émissions | |
| Normes/Prescriptions | EN 55011 |
| Remarque | Classe A, domaine d'application : industrie |
| Critères | |
| Critère A | Fonctionnement normal dans le cadre des limites fixées. |
| Critère B | Perturbation temporaire du fonctionnement, que le dispositif corrige de lui-même. |
| Exempt de substances néfastes à l'application d'enduits | VDMA 24364:2018-05 |
| Type de montage | Montage sur rail DIN |
cULus Recognized
Identifiant de lhomologation: E238705ATEX
Identifiant de lhomologation: PxCIF07ATEX2708559XcUL Listed
Identifiant de lhomologation: E199827UL Listed
Identifiant de lhomologation: E199827
Avantages
Raccordements enfichables sur le bloc de jonction à vis MINICONNEC
Commutation de la tension d'alimentation et des signaux de données par les connecteurs de bus sur rail DIN
Combinaison modulaire possible avec le répéteur cuivre PSI par le connecteur de bus sur rail DIN
Détection automatique ou réglage fixe du débit de données par DIP switch
Possibilité d'alimentation en tension redondante par l'alimentation de courant système en option
Isolation galvanique de grande qualité entre toutes les interfaces (RS-485 // ports FO // alimentation // connecteur de profilé)
Homologué pour l'utilisation en zone 2
Contact de commutation libre de potentiel pour les alertes à action avancée sur les lignes en FO critiques
Diagnostic visuel intégré pour une surveillance permanente des lignes en fibre optique
Convient pour tous les débits jusqu'à 500 kbit/s
