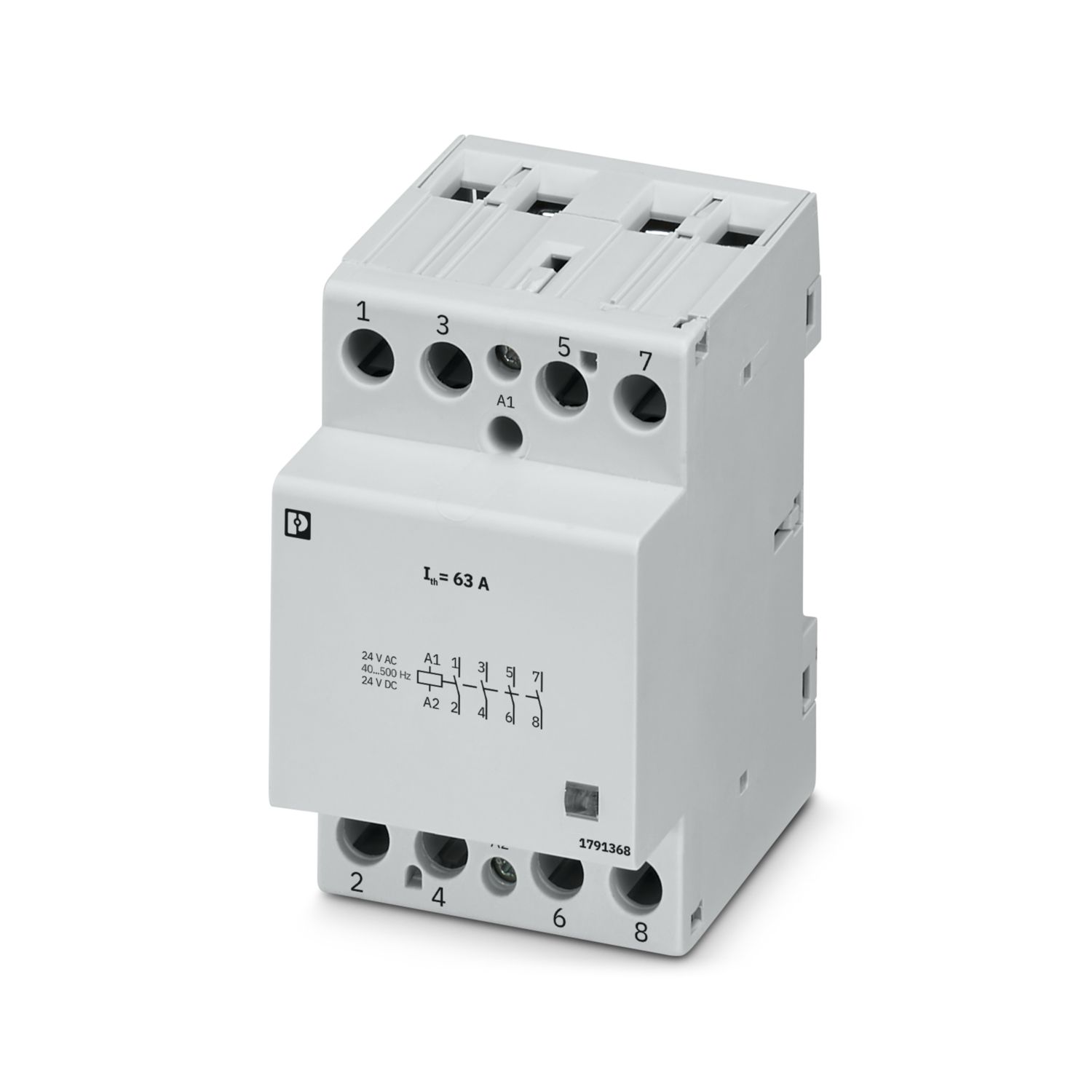

CBL-SC-24UC/40/63A
-
Contacteur d'installation
1791368
Contacteur d'installation (Sans bourdonnement); tension d'entrée: 24 V AC/DC; type de contact: 4 contacts NO; courant de référence: 63 A
Informations détaillées concernant le produit
| Type de produit | Contacteur d'installation |
| Durée de vie mécanique | 107 cycles |
| Durée de vie en service électrique (AC-1, AC-7a, AC-21) | 100000 cycles |
| Durée de vie en service électrique (AC-3, AC-3e, AC-7b, AC-23) | 150000 cycles |
| Durée de vie en service électrique (AC-5a) | 100000 cycles |
| Durée de vie en service électrique (AC-5b) | 100000 cycles |
| Durée de vie en service électrique (DC-1) | 100000 cycles |
| Propriétés d'isolation: Circuit de commande/circuit de charge | |
| Tension d'isolement assignée | 440 V |
| Tension de tenue aux chocs assignée | 4 kV |
| Tension | 24 V AC/DC |
| Plage de tension (AC) | 20,4 V AC ... 26,4 V AC |
| Plage de tension (DC) | 20,4 V DC ... 26,4 V DC |
| Fréquence du réseau | 50/60 Hz |
| Plage de temps de réponse | 15 ms ... 20 ms |
| Plage de temps de retombée | 35 ms ... 45 ms |
| Sortie de couplage de l'entraînement | monostable |
| Consommation de puissance | 5 W |
| Type de contact | 4 contacts NO |
| Type du contact de commutation | Contact simple |
| Écart minimum | 3,6 mm (contacts ouverts) |
| Fusible | ≤ 70 A (Fusible en amont pour la protection contre les courts-circuits KS selon UL et CSA) |
| Tension de service assignée (AC/DC) | 400 V (CEI) |
| Tension de service assignée | 480 V (UL/CSA) |
| Courant (thermique) | 63 A |
| Courant de service assigné (AC-1, AC-7a, AC-21) | 63 A |
| Courant de service assigné (AC-3, AC-3e, AC-7b, AC-23) | 30 A |
| Courant de service assigné (AC-5a) | 32 A (230 V) |
| Courant de service assigné (AC-5b) | 22 A (230 V) |
| Courant de service assigné () | 63 A (24 V DC) |
| 26 A (48 V DC) | |
| 20 A (60 V DC) | |
| 4 A (110 V DC) | |
| 1,2 A (220 V DC) | |
| Courant de service assigné () | 63 A (24 V DC) |
| 42 A (48 V DC) | |
| 34 A (60 V DC) | |
| 10 A (110 V DC) | |
| 8 A (220 V DC) | |
| Courant de service assigné () | 63 A (24 V DC) |
| 63 A (48 V DC) | |
| 60 A (60 V DC) | |
| 35 A (110 V DC) | |
| 30 A (220 V DC) | |
| Courant de service assigné () | 63 A (24 V DC) |
| 63 A (48 V DC) | |
| 63 A (60 V DC) | |
| 63 A (110 V DC) | |
| 63 A (220 V DC) | |
| Puissance de fonctionnement assignée (AC-1, AC-7a, AC-21) | 13,3 kW (1~, 230 V) |
| 24 kW (3~, 230 V) | |
| 40 kW (3~, 400 V) | |
| Puissance de fonctionnement assignée (AC-3, AC-3e, AC-7b, AC-23) | 5 kW (1~, 230 V) |
| 8,5 kW (3~, 230 V) | |
| 15 kW (3~, 400 V) | |
| Fréquence du réseau | 50/60 Hz |
| Bobine | |
| Type de raccordement | Raccordement vissé |
| Longueur à dénuder | 8 mm |
| Filetage vis | M3 |
| Section de conducteur rigide | 1,5 mm² ... 2,5 mm² |
| Section de conducteur souple | 1,5 mm² ... 2,5 mm² |
| Section conduct. AWG | 16 ... 14 |
| Couple de serrage | 0,5 Nm ... 0,6 Nm |
| Contact | |
| Type de raccordement | Raccordement vissé |
| Longueur à dénuder | 10 mm |
| Filetage vis | M5 |
| Section de conducteur rigide | 1,5 mm² ... 25 mm² |
| Section de conducteur souple | 1,5 mm² ... 16 mm² |
| Section conduct. AWG (rigide) | 14 ... 10 |
| Section conduct. AWG (souple) | 14 ... 4 |
| Couple de serrage | 3,4 Nm ... 3,5 Nm |
| Dimensions de l'article | |
| Largeur | 53,5 mm |
| Hauteur | 84,4 mm |
| Profondeur | 66 mm |
| Conditions ambiantes | |
| Indice de protection | IP20 |
| IP40 (en cas de montage dans un boîtier d'installation - coffret d'installation) | |
| Température ambiante (fonctionnement) | -25 °C ... 35 °C |
| Température ambiante (stockage/transport) | -30 °C ... 80 °C |
| Altitude | ≤ 2000 m |
| Choc (fonctionnement) | contacts raccordés : 15g (axe Z) et 2g (axe X) |
| Choc (stockage/transport) | contacts non raccordés : 10g (axe Z et axe X) |
| Vibration (fonctionnement) | contacts raccordés : 3g (axe Z) et 1g (axe X) |
| Vibrations (stockage/transport) | contacts non raccordés : 2g (axe Z et axe X) |
| Niveau de bruit | 20 dB |
| Type de montage | Montage sur rail DIN |
| Instructions de montage | Nombre de contacteurs ou d'interrupteurs côte à côte < 40 °C : aucune limitation |
| Position de montage | vertical (rail DIN vertical, voir plan de montage) |
| Référence | 1791368 |
| Conditionnement | 5 Unité(s) |
| Commande minimum | 5 Unité(s) |
| Clé de vente | DK6441 |
| Product key | DK6441 |
| GTIN | 4067923412040 |
| Numéro du tarif douanier | 85371098 |
| Pays d'origine | SI |
ECLASS
| ECLASS-13.0 | 27142308 |
| ECLASS-15.0 | 27142308 |
| EU RoHS | |
| Conforme aux exigences de la directive RoHS | Oui (Aucun exception) |
| China RoHS | |
| Environment friendly use period (EFUP) |
EFUP-E
Aucune substance dangereuse au-dessus des valeurs limites
|
| EU REACH SVHC | |
| Indication de substance soumise à autorisation REACH (n° CAS) | Aucun substance na un taux pondéral supérieur à 0,1 % |
| EF3.0 Changement climatique | |
| CO2e kg | 2,74 kg CO2e |
