Les commutateurs de sécurité sans contact PSR-MIS offrent une solution de sécurité optimisée en termes de coûts. Les commutateurs de sécurité de cette série utilisent le principe de commutation magnétique éprouvé pour la surveillance des protecteurs mobiles et se caractérisent par une installation simple.

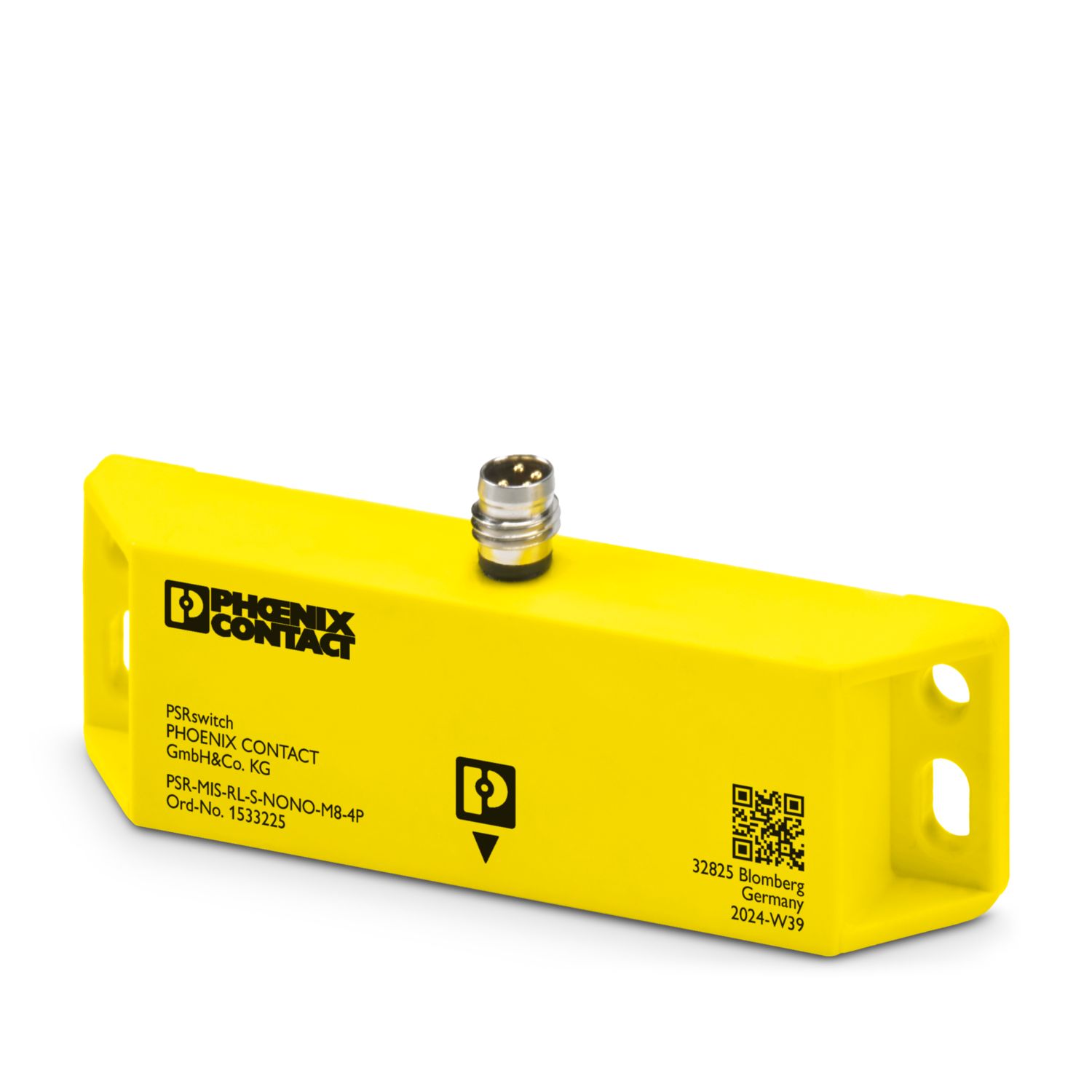

PSR-MIS-RL-S-NONO-M8-4P
-
Commutateur de sécurité Capteur
1533225
Commutateur de sécurité sans contact, capteur, jusqu'à catégorie 4, PL e (EN ISO 13849), SIL 3 (EN CEI 62061), type 4 (EN ISO 14119), faible niveau de codage, 2 contacts NO, forme de construction plate, connecteur M8 à 4 pôles
Informations détaillées concernant le produit
| Type de produit | Circuit de sécurité |
| Gamme de produits | PSR-MIS |
| Technologie | Action magnétique |
| Application | Surveillance de porte de protection |
| Surveillance de la position | |
| Type de conception selon EN ISO 14119 | 4 |
| Niveau de codage selon EN ISO 14119 | faible |
| Propriétés d'isolation | |
| Degré de pollution | 3 |
| Durées | |
| Temps de réponse | 1 ms |
| Intervalles de commutation (Position frontale d'actionnement) | |
| Position d'actionnement | 1 (frontal), voir chap. « Positions d'actionnement et sens d'approche » dans la fiche technique |
| Capteur | |
| Type de contact | 2 contacts NO |
| Catégorie d'utilisation | DC12 |
| Tension assignée d'isolement Ui | max. 75 V DC |
| max. 50 V AC | |
| Tension | min. 0 V DC (SELV/PELV) |
| max. 28,8 V DC (SELV/PELV) | |
| Courant | min. 0 mA |
| max. 100 mA | |
| Tension de tenue au choc assignée | 0,8 kV (Uimp) |
| Fréquence de commutation | max. 5 Hz |
| Résistance | 22 Ω |
| Longueur du câble | max. 30 m |
| Raccordement du conducteur | |
| Type de raccordement | Connecteur |
| Technologie de raccordement | Connecteur M8 |
| Type de contact | Connecteurs |
| Nombre de pôles | 4 |
| Détrompage | A |
| Dessin coté |
|
| Largeur | 88 mm |
| Hauteur | 25 mm |
| Profondeur | 14 mm |
| Couleur (Boîtiers) | jaune signalisation (RAL 1023) |
| Matériau du boîtier | PBT |
| Données relatives à la technique de sécurité: EN ISO 13849-1 | |
| Catégorie | 4 |
| Performance Level (PL) | e |
| Données relatives à la technique de sécurité | |
| Niveau d'intégrité de sécurité (SIL) | 3 |
| Conditions ambiantes | |
| Indice de protection | IP67 (en combinaison avec une contre-fiche appropriée) |
| Température ambiante (fonctionnement) | -25 °C ... 75 °C (en combinaison avec l'organe de commande PSR-MIS-RL-A-N référence 1533188 max. 55 °C) |
| Température ambiante (stockage/transport) | -25 °C ... 75 °C |
| Hauteur d'utilisation | ≤ 2000 m (au-d. du niveau de la mer) |
| Choc | 30g, 11 ms |
| Vibration (fonctionnement) | 10 Hz ... 55 Hz |
| Type de montage | non affleurant |
| Instructions de montage | Respecter la norme EN ISO 14119 |
| couple de serrage max. pour la fixation : 1 Nm | |
| Position de montage | quelconque, capteur et organe de commande parallèles l'un à l'autre |
| Écart minimum | min. 50 mm (entre deux systèmes de commutation de sécurité) |
cETL
Identifiant de lhomologation: Industrial component
Avantages
Commutateur de sécurité à coût optimisé
Principe de commutation magnétique éprouvé
Type plat
Utilisable avec un organe de commande standard ou renforcé
Technologie de raccordement M8
Plaques d'écartement pour le montage sur matériau ferritique disponibles en accessoires
