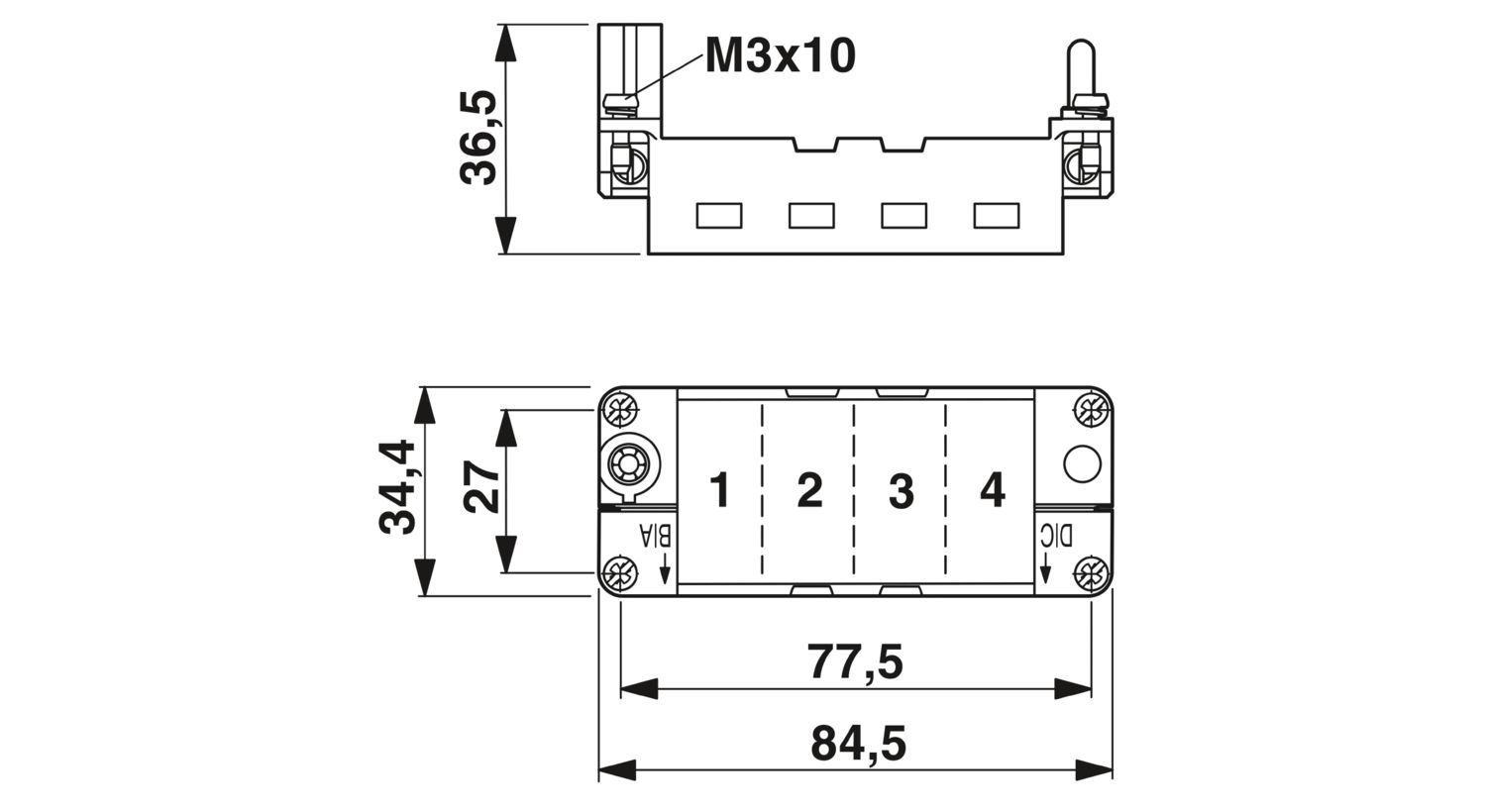

Cadre-support articulé HEAVYCONNEC, pour capot passe-câble HC-B 16, pour 4 modules, repérage en majuscules (A, B, C, ...)
Informations détaillées concernant le produit
Généralités
Cadre-support articulé
Type de produit
Cadre support de module
Série
HC-M-B
HC-M-02
HC-M-03
HC-M-03/04
HC-M-04
HC-M-05
HC-M-06
HC-M-08
HC-M-08-GBIT
HC-M-12
HC-M-17
HC-M-20
HC-M-25
HC-M-DSUB
HC-M-EMV
HC-M-HV
HC-M-HS
Application
Cadre support de module
Type
B16
B32
Nombre de prises
4
Raccordement du conducteur
Section raccordable
4 mm² ... 6 mm² (pour conducteur PE côté puissance)
1 mm² ... 2,5 mm² (pour conducteur PE côté commande)
Section raccordable AWG
12 ... 10 (pour conducteur PE côté puissance)
18 ... 14 (pour conducteur PE côté commande)
Matériau de porte-contacts
Alliage de zinc coulé sous pression
Caractéristiques mécaniques
Cycles d'enfichage
≥ 500
Conditions ambiantes
Température ambiante (fonctionnement)
-40 °C ... 125 °C
Instructions de montage
HC-MHR-PE16 ( 1636981) pour extension de connexion PE sur 16 mm².
Pour les conducteurs PE, protéger l'extrémité du conducteur (raccords vissés PE sans protège-fil), pour les boîtiers sans raccords avec sortie latérale la longueur du filetage du raccordement vissé est de 12 mm max.
Référence
1679265
Conditionnement
2 Unité(s)
Commande minimum
100 Unité(s)
Product key
AF7ACA
GTIN
4017918162580
Poids par pièce (emballage compris)
67,725 g
Poids par pièce (hors emballage)
67,725 g
Pays d'origine
DE
ECLASS
ECLASS-13.0
27440206
ECLASS-15.0
27440206
ETIM
ETIM 8.0
EC002312
China RoHS
Environment friendly use period (EFUP)
EFUP-E
Aucune substance dangereuse au-dessus des valeurs limites
EU REACH SVHC
Indication de substance soumise à autorisation REACH (n° CAS)
Aucun substance na un taux pondéral supérieur à 0,1 %
