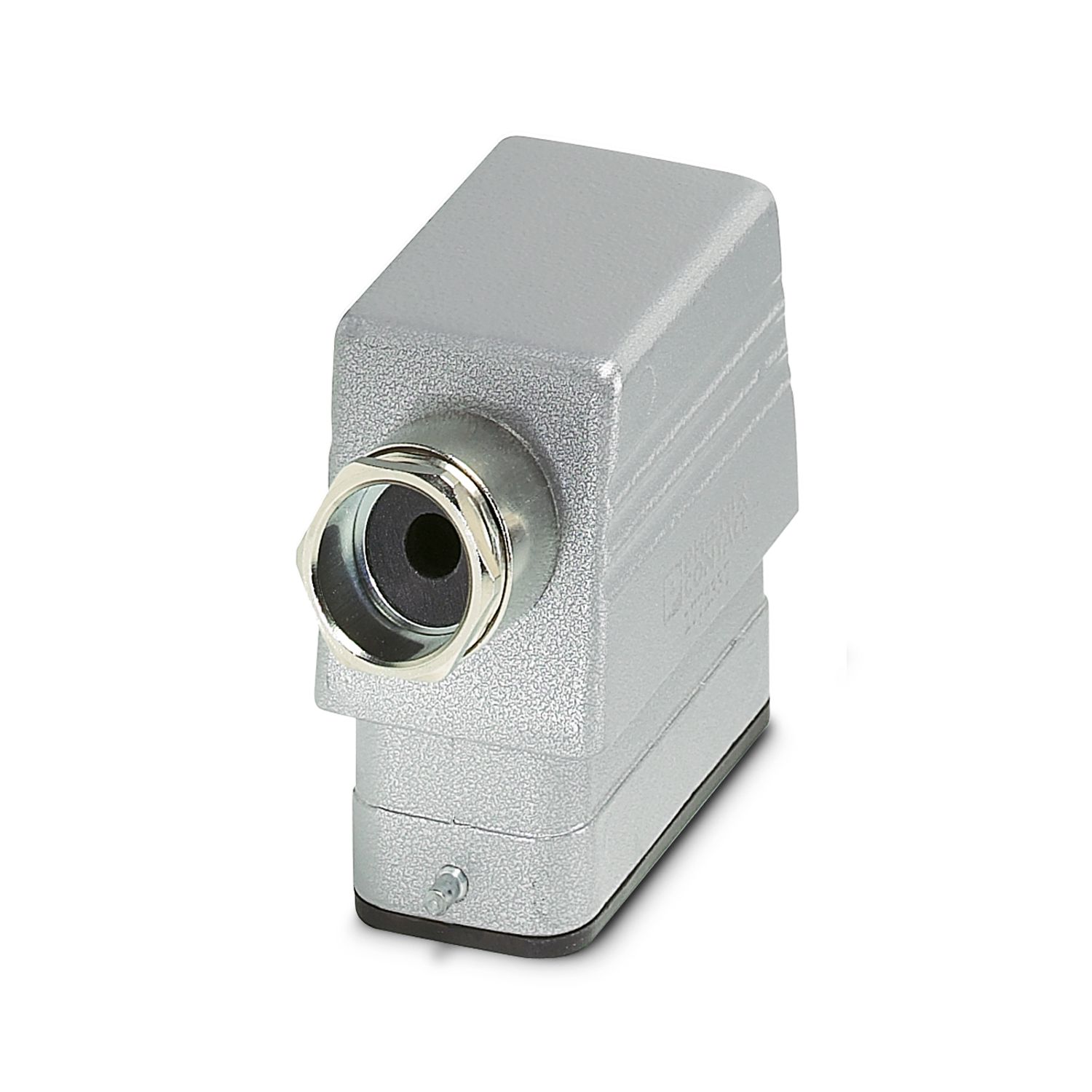

HC-D 15-TFL-66/M1PG16S
-
Boîtier
1772337
Capot pour étrier longitudinal, hauteur 66 mm, presse-étoupe, 1x Pg16, sortie de câble latérale
Informations détaillées concernant le produit
| Généralités | pour éléments de contact HC-D15, A10 |
| Type de produit | Boîtier avec verrouillage à étrier |
| Type de boîtier | Capot passe-câble |
| Application | Standard |
| Type | D15 |
| Nombre de sorties de câble | 1 |
| Type de presse-étoupe | 1x Pg16 |
| Blindé | non |
| Sortie du câble | latérale |
| Raccordement à filetage Pg | avec |
| Dessin coté |
|
| Largeur | 36 mm |
| Hauteur | 66 mm |
| Longueur | 63 mm |
| Ouverture écrou-chapeau | 22 mm |
| Matériau Raccordement vissé | Laiton, nickelé |
| Matériau du joint Joint d'étanchéité de câble | NBR |
| Matériau du boîtier | Aluminium coulé sous pression |
| Matériau de surface du boîtier | Revêtement par poudre, gris |
| Caractéristiques mécaniques | |
| Type de presse-étoupe | 1x Pg16 |
| Type de verrouillage | Broche |
| Diamètre extérieur du câble Câble 1 | 7,5 mm ... 15 mm |
| Diamètre extérieur du câble | 7,5 mm ... 15 mm |
| Conditions ambiantes | |
| Indice de protection | IP65 |
| Température ambiante (fonctionnement) | -40 °C ... 125 °C |
