HC-B 10-TMB-100/O1STM25G-EMV
-
Boîtier CEM
1604272

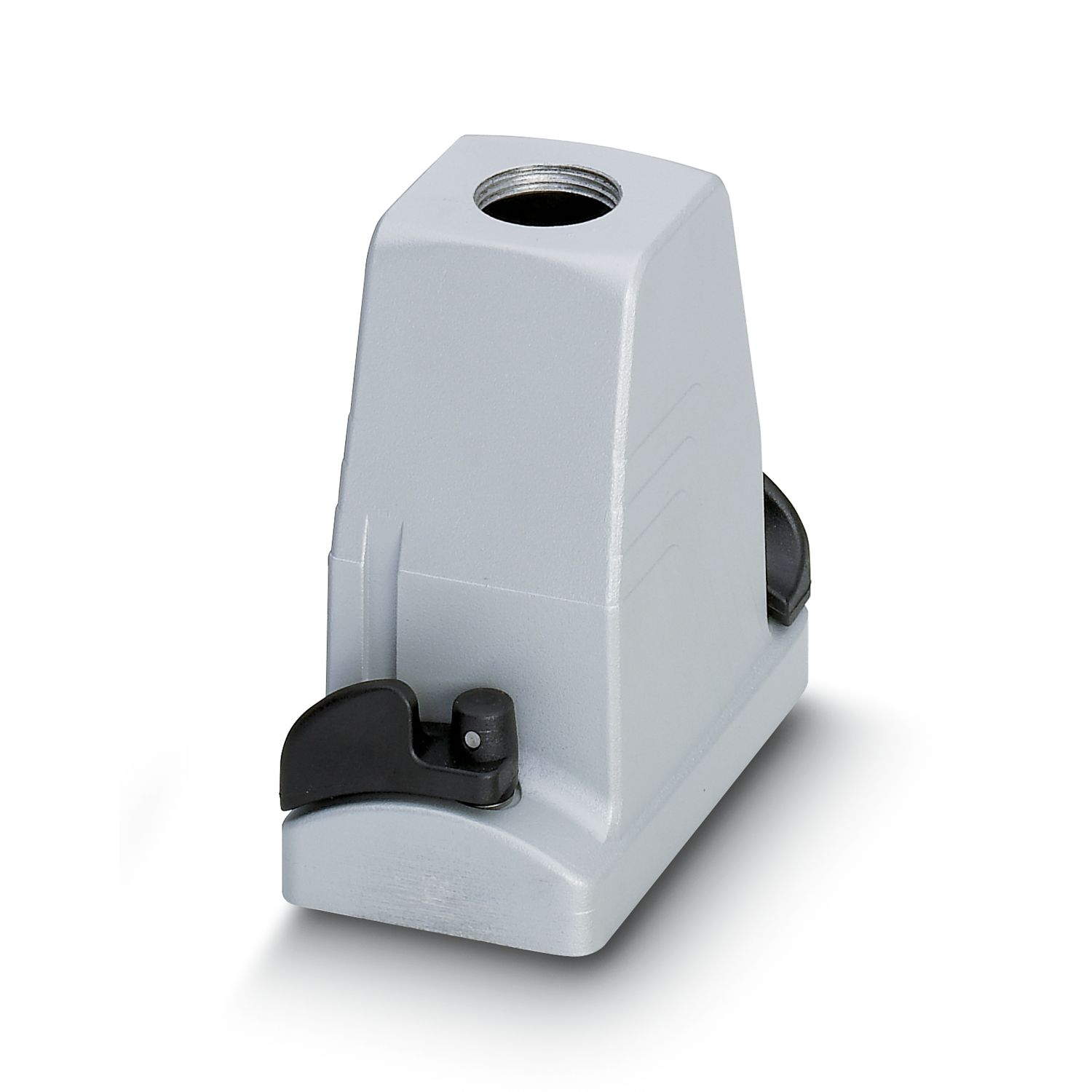

HEAVYCONNEC ADVANCE EMV, capot B10, avec verrouillage à baïonnette, hauteur 100 mm, avec filet 1x M25, sortie de câble droite
Informations détaillées concernant le produit
| Généralités | pour isolants pour contacts HC-B10, BB18, DD42, M, K8/24 |
| Type de produit | Boîtier avec verrouillage à baïonnette |
| Type de boîtier | Capot passe-câble |
| Application | CEM |
| Type | B10 |
| Nombre de sorties de câble | 1 |
| Type de presse-étoupe | 1x M25 |
| Sortie du câble | droit |
| Raccordement à filetage Pg | sans |
| Dessin coté |
|
| Largeur | 57 mm |
| Hauteur | 100 mm |
| Longueur | 105 mm |
| Dimensions de montage | |
| Largeur découpe de montage | 35 mm |
| Longueur découpe de montage | 65 mm |
| Matériau du joint | NBR, conducteur |
| Matériau du boîtier | Aluminium coulé sous pression |
| Matériau de surface du boîtier | Revêtement en poudre |
| Matériau de l'étrier de verrouillage | Acier inox, surface de prise : PA-GF |
| Conditions ambiantes | |
| Indice de protection | IP65 |
| IP67 | |
| Température ambiante (fonctionnement) | -40 °C ... 125 °C |
| Caractéristiques mécaniques | |
| Type de presse-étoupe | 1x M25 |
| Type de verrouillage | Étrier |
| Instructions de montage | Afin de garantir le fonctionnement du contact PE même en cas d'enfichage en biais, les deux brides de montage doivent avoir un contact électrique suffisant avec la paroi de montage métallique. |
| Il convient d'éliminer le revêtement par pulvérisation isolant éventuellement présent sur la paroi de l'armoire électrique dans la zone du joint d'étanchéité profilé, afin d'obtenir une efficacité de blindage optimale. |
