UIK 16 SLS - Bloc de jonction d'installation - 1093660

Type de produit	Bloc de jonction d'installation
Nombre de connexions	2
Nombre de rangées	1
Potentiels	1
Propriétés d'isolation
Catégorie de surtension	III
Degré de pollution	3

Tension de tenue aux chocs assignée	6 kV
Puissance dissipée maximale en condition nominale	2,43 W

Nombre de raccordements par étage	2
Section nominale	16 mm²
Etage 1 en haut 1 en bas 1
Filetage vis	M4
Couple de serrage	1,4 ... 1,5 Nm
Longueur à dénuder	11 mm
Connexion selon la norme	CEI 60947-7-1
Section de conducteur rigide	2,5 mm² ... 25 mm²
Section du conducteur AWG	12 ... 4 (conversion selon CEI)
Section de conducteur souple	4 mm² ... 16 mm²
Section de conducteur souple [AWG]	12 ... 6 (conversion selon CEI)
Section de conducteur flexible (embout sans douille en plastique)	1,5 mm² ... 16 mm²
Section de conducteur flexible (embout avec douille en plastique)	1,5 mm² ... 16 mm²
Section avec pont d'insertion rigide	16 mm²
Section avec pont d'insertion souple	16 mm²
2 conducteurs rigides de même section	1,5 mm² ... 6 mm²
2 conducteurs souples de même section	1,5 mm² ... 6 mm²
2 conducteurs de même section, flexibles avec embout sans douille en plastique	1,5 mm² ... 4 mm²
2 conducteurs souples de même section avec embout TWIN et douille en plastique	0,75 mm² ... 10 mm²
Int. nom.	76 A
Courant de charge maximal	101 A (pour une section de conducteur de 25 mm²)
Tension nominale	400 V
Section nominale	16 mm²

Largeur	12,2 mm
Largeur de couvercle	1,8 mm

Couleur	gris (RAL 7042)
Classe d'inflammabilité selon UL 94	V2
Groupe d'isolant	I
Matériau isolant	PA
Indice de température matériau isolant (DIN EN 60216-1 (VDE 0304-21))	125 °C
Indice relatif température matériau isolant (Elec. ; UL 746 B)	125 °C

Essai de tension de choc
Résultat	Essai réussi
Essai d'échauffement
Exigence contrôle de l'échauffement	Augmentation de température ≤ 45 K
Résultat	Essai réussi
Résistance aux courants de courte durée 16 mm²	1,92 kA
Résultat	Essai réussi
Rigidité diélectrique à fréquence industrielle
Tension témoin valeur de consigne	1,89 kV
Résultat	Essai réussi

Résistance mécanique
Résultat	Essai réussi
Fixation sur le support
Profilé/support de fixation	NS 32/NS 35
Force d'essai, valeur de consigne	5 N
Résultat	Essai réussi
Recherche de dommages et de desserrage des conducteurs
Vitesse de rotation	10 tr./min
Tours	135
Section de conducteur/poids	2,5 mm²/0,7 kg
		16 mm²/2,9 kg
		25 mm²/4,5 kg
Résultat	Essai réussi

Essai au brûleur à aiguille
Temps d'action	30 s
Résultat	Essai réussi
Oscillations/grésillements sur bande large
Spécification de contrôle	DIN EN 50155 (VDE 0115-200):2008-03

Alimentation, charge et protection

Automatisation

Commutation, mesure et surveillance

Connecter

Repérage, montage et installation

UIK 16 SLS - Bloc de jonction d'installation

1093660

Informations détaillées concernant le produit

ETIM

UNSPSC

Produits compatibles

Référence	1093660
Conditionnement	50 Unité(s)
Commande minimum	100 Unité(s)
Clé de vente	BE1251
Product key	BE1251
GTIN	4055626913094
Poids par pièce (emballage compris)	22,69 g
Poids par pièce (hors emballage)	20,919 g
Numéro du tarif douanier	85369010
Pays d'origine	DE

EU RoHS
Conforme aux exigences de la directive RoHS	Oui (Aucun exception)
China RoHS
Environment friendly use period (EFUP)	EFUP-E Aucune substance dangereuse au-dessus des valeurs limites
EU REACH SVHC
Indication de substance soumise à autorisation REACH (n° CAS)	Aucun substance na un taux pondéral supérieur à 0,1 %

Caractéristiques mécaniques
Paroi latérale ouverte	oui

Type de montage	NS 35/7,5
		NS 35/15
		NS 32

Alimentation, charge et protection

Automatisation

Commutation, mesure et surveillance

Connecter

Repérage, montage et installation

UIK 16 SLS - Bloc de jonction d'installation 1093660

Informations détaillées concernant le produit

ETIM

UNSPSC

Produits compatibles

FBI 2-12 - Pont de jonction 0200075

FBI 10-12 - Pont de jonction 0203454

EB 10-12 - Pont d'insertion 3006137

SB 2- 8/13 - Barre de pontage 0202235

D-UK 4/10 - Flasque d'extrémité 3003020

TS-K - Séparateur 1302215

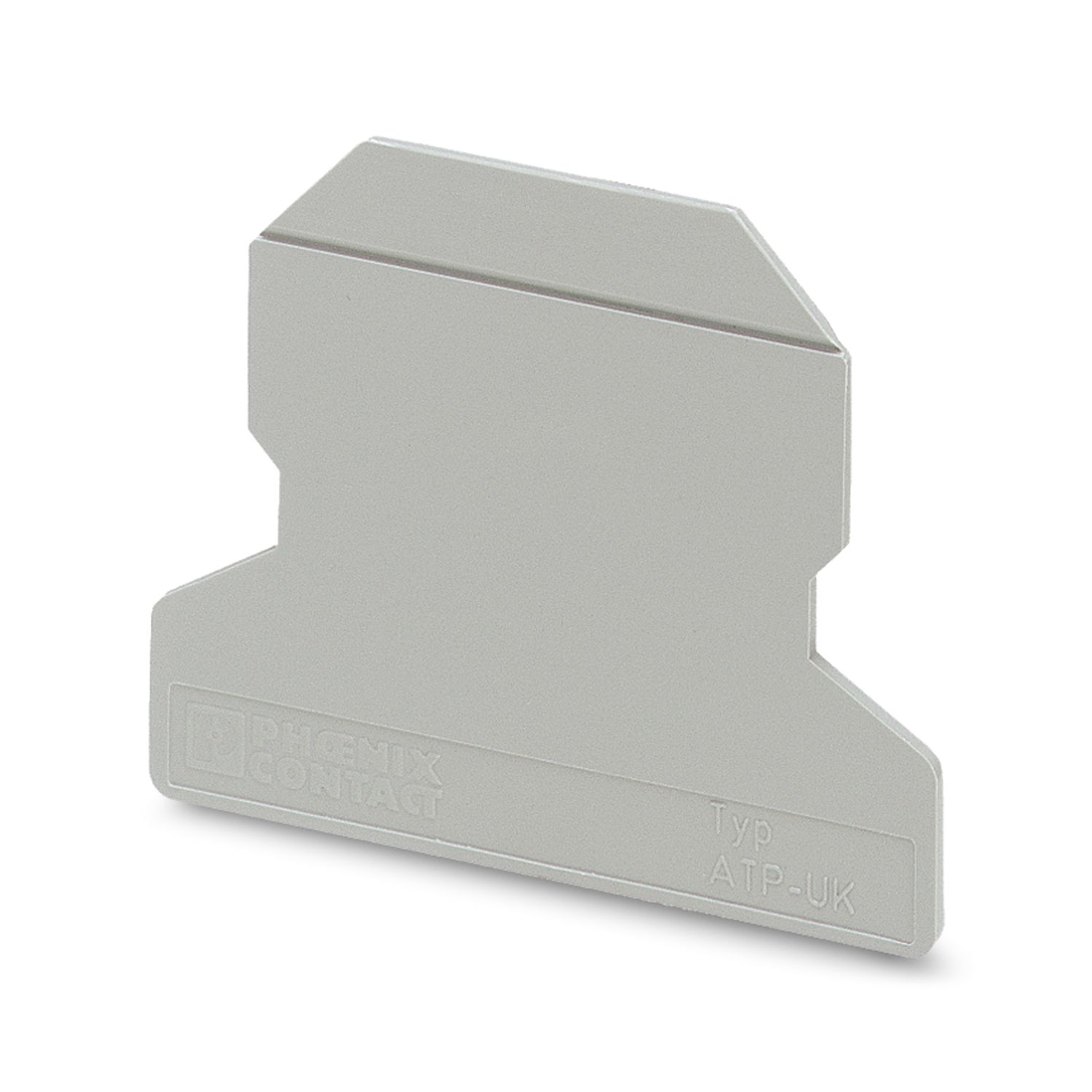

ATP-UK - Séparateur 3003224
