QTC 2,5-PE - Bloc de jonction pour conducteur de protection

3206432

Bloc de jonction pour conducteur de protection, nombre de connexions: 2, nombre de pôles: 1, type de raccordement: Raccordement rapide, 1er étage, section : 0,5 mm² - 2,5 mm², type de montage: NS 35/7,5, NS 35/15, coloris: vert/jaune

Informations détaillées concernant le produit

Type de produit	Bloc de jonction pour conducteur de protection
Gamme de produits	QTC
Domaine d'application	Industrie ferroviaire
	Construction des machines
	Construction d’installations
	Industrie des process
Nombre de pôles	1
Nombre de connexions	2
Nombre de rangées	1
Propriétés d'isolation
Catégorie de surtension	III
Degré de pollution	3

Tension de tenue aux chocs assignée	8 kV
Puissance dissipée maximale en condition nominale	0,77 W

Nombre de raccordements par étage	2
Fréquence de connexion pour la même section	100
Section nominale	2,5 mm²
1er étage
Remarque	Respecter l'intensité admissible des profilés.
Matériau isolant de fil	PVC / PE
Connexion selon la norme	CEI 60947-7-2
Section de conducteur rigide	0,5 mm² ... 2,5 mm²
Section du conducteur AWG	20 ... 14 (conversion selon CEI)
Section de conducteur souple	0,5 mm² ... 2,5 mm²
Section de conducteur souple [AWG]	20 ... 14 (conversion selon CEI)

Données assignées (ATEX/IECEx)
Repérage	 II 2 GD Ex eb IIC Gb
Plage de température de service	-45 °C ... 90 °C
Accessoires homologués Ex	3206568 D-QTC 2,5
	1204517 SZF 1-0,6X3,5
	3022276 CLIPFIX 35-5
	3022218 CLIPFIX 35
Sortie	(permanent)
Caractéristiques raccordement Ex Généralités
Section nominale	2,5 mm²
Section assignée AWG	14
Capacité de raccordement rigide	0,5 mm² ... 2,5 mm²
Capacité de raccordement AWG	20 ... 14
Capacité de raccordement flexible	0,5 mm² ... 2,5 mm²
Capacité de raccordement AWG	20 ... 14
Fréquence de connexion pour la même section	100

Largeur	6,2 mm
Largeur de couvercle	2,2 mm
Hauteur	62,6 mm
Profondeur sur NS 35/7,5	39,3 mm
Profondeur sur NS 35/15	46,8 mm

Couleur	vert-jaune
Classe d'inflammabilité selon UL 94	V0
Groupe d'isolant	I
Matériau isolant	PA
Utilisation d'un isolant statique au froid	-60 °C
Indice de température matériau isolant (DIN EN 60216-1 (VDE 0304-21))	130 °C
Indice relatif température matériau isolant (Elec. ; UL 746 B)	130 °C
Protection anti-incendie pour véhicules ferroviaires (DIN EN 45545-2) R22	HL 1 - HL 3
Protection anti-incendie pour véhicules ferroviaires (DIN EN 45545-2) R23	HL 1 - HL 3
Protection anti-incendie pour véhicules ferroviaires (DIN EN 45545-2) R24	HL 1 - HL 3
Protection anti-incendie pour véhicules ferroviaires (DIN EN 45545-2) R26	HL 1 - HL 3
Émission de chaleur calorimétrique NFPA 130 (ASTM E 1354)	28 MJ/kg
Inflammabilité en surface NFPA 130 (ASTM E 162)	réussi
Densité de gaz de combustion optique spécifique NFPA 130 (ASTM E 662)	réussi
Toxicité des gaz de combustion NFPA 130 (SMP 800C)	réussi

Diamètre de fil avec isolant	3,8 mm

Caractéristiques mécaniques
Paroi latérale ouverte	oui

Conditions ambiantes
Température ambiante (fonctionnement)	-60 °C ... 110 °C (Plage de température de service, auto-échauffement compris, température de service max. à court terme, voir RTI Elec.)
Température ambiante (stockage/transport)	-25 °C ... 60 °C (pour une période limitée, pas plus de 24 h, de -60 °C °C à +70 °C)
Température ambiante (montage)	-5 °C ... 70 °C
Température ambiante (confirmation)	-5 °C ... 70 °C
Humidité de l'air admissible (fonctionnement)	20 % ... 90 %
Humidité de l'air admissible (stockage/transport)	30 % ... 70 %

Connexion selon la norme	CEI 60947-7-2

Type de montage	NS 35/7,5
	NS 35/15

Données commerciales

Référence	3206432
Conditionnement	50 Unité(s)
Commande minimum	50 Unité(s)
Clé de vente	BE3121
Product key	BE3121
Page catalogue	Page 263 (C-1-2019)
GTIN	4017918976057
Poids par pièce (emballage compris)	13,058 g
Poids par pièce (hors emballage)	11,988 g
Numéro du tarif douanier	85369010
Pays d'origine	CN

Classifications

Homologations

Approval Specification Data
	Tension nominale U_N	Intensité nominale I_N	Section AWG	Section mm²
			20 - 14

Approval Specification Data
	Tension nominale U_N	Intensité nominale I_N	Section AWG	Section mm²
Groupe utilisateur B
			20 - 14
Groupe utilisateur C
			20 - 14

Approval Specification Data
	Tension nominale U_N	Intensité nominale I_N	Section AWG	Section mm²
				0,5 - 2,5

Approval Specification Data
	Tension nominale U_N	Intensité nominale I_N	Section AWG	Section mm²
Certification d'examen de type				0,5 - 2,5

Conformité environnementale

Produits compatibles

Accessoires

Avantages

De mêmes forme et pas que les blocs de jonction de traversée

Contact mécanique et électrique parfait avec le profilé par simple encliquetage

Toutes les exigences de la norme CEI 60947-7-2 sont respectées.

Testé pour applications ferroviaires

EU RoHS
Conforme aux exigences de la directive RoHS	Oui (Aucun exception)
China RoHS
Environment friendly use period (EFUP)	EFUP-E Aucune substance dangereuse au-dessus des valeurs limites
EU REACH SVHC
Indication de substance soumise à autorisation REACH (n° CAS)	Aucun substance na un taux pondéral supérieur à 0,1 %

Alimentation, charge et protection

Automatisation

Commutation, mesure et surveillance

Connecter

Repérage, montage et installation

QTC 2,5-PE - Bloc de jonction pour conducteur de protection

3206432

Informations détaillées concernant le produit

ECLASS

ETIM

UNSPSC

CSA

cULus Recognized

NK

ABS

DNV

IECEx

ATEX

CCC

UKCA-EX

Produits compatibles

Avantages

Alimentation, charge et protection

Automatisation

Commutation, mesure et surveillance

Connecter

Repérage, montage et installation

QTC 2,5-PE - Bloc de jonction pour conducteur de protection 3206432

Informations détaillées concernant le produit

ECLASS

ETIM

UNSPSC

Produits compatibles

FBS 2-6 - Pont enfichable 3030336

FBS 3-6 - Pont enfichable 3030242

FBS 4-6 - Pont enfichable 3030255

FBS 5-6 - Pont enfichable 3030349

FBS 6-6 - Pont enfichable 1008238

FBS 10-6 - Pont enfichable 3030271

FBS 20-6 - Pont enfichable 3030365

FBS 50-6 - Pont enfichable 3032224

FBSR 2-6 - Pont enfichable 3033715

FBSR 3-6 - Pont enfichable 3001594

FBSR 4-6 - Pont enfichable 3001595

FBSR 5-6 - Pont enfichable 3001596

FBSR 10-6 - Pont enfichable 3033716

FBSRH 2-6 - Fiches de court-circuitage 3033812

FBS 2-6 BU - Pont enfichable 3036932

FBS 3-6 BU - Pont enfichable 3036945

FBS 4-6 BU - Pont enfichable 3036958

FBS 5-6 BU - Pont enfichable 3036961

FBS 10-6 BU - Pont enfichable 3032198

FBS 20-6 BU - Pont enfichable 3032208

FBS 50-6 BU - Pont enfichable 3032211

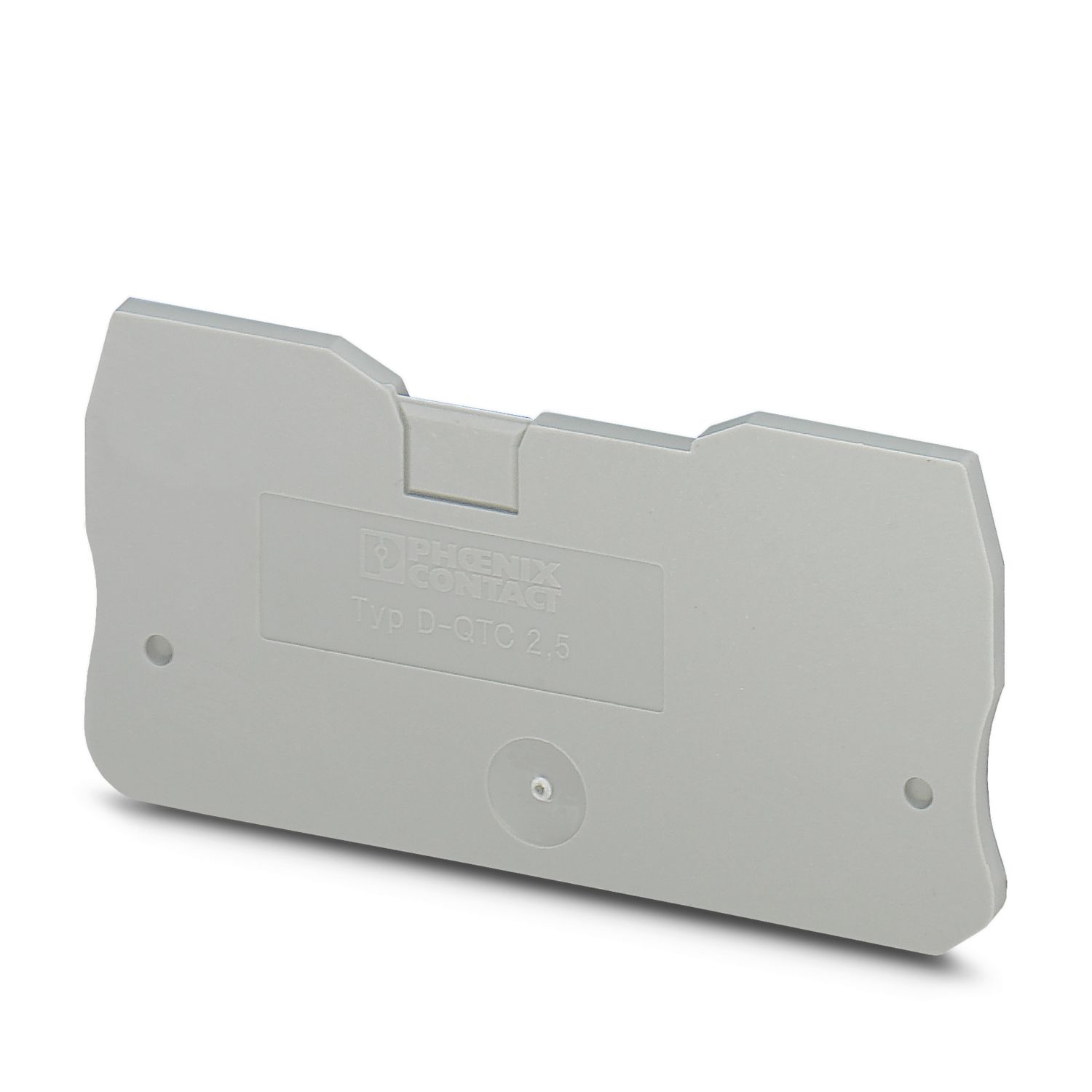

D-QTC 2,5 - Flasque d'extrémité 3206568
