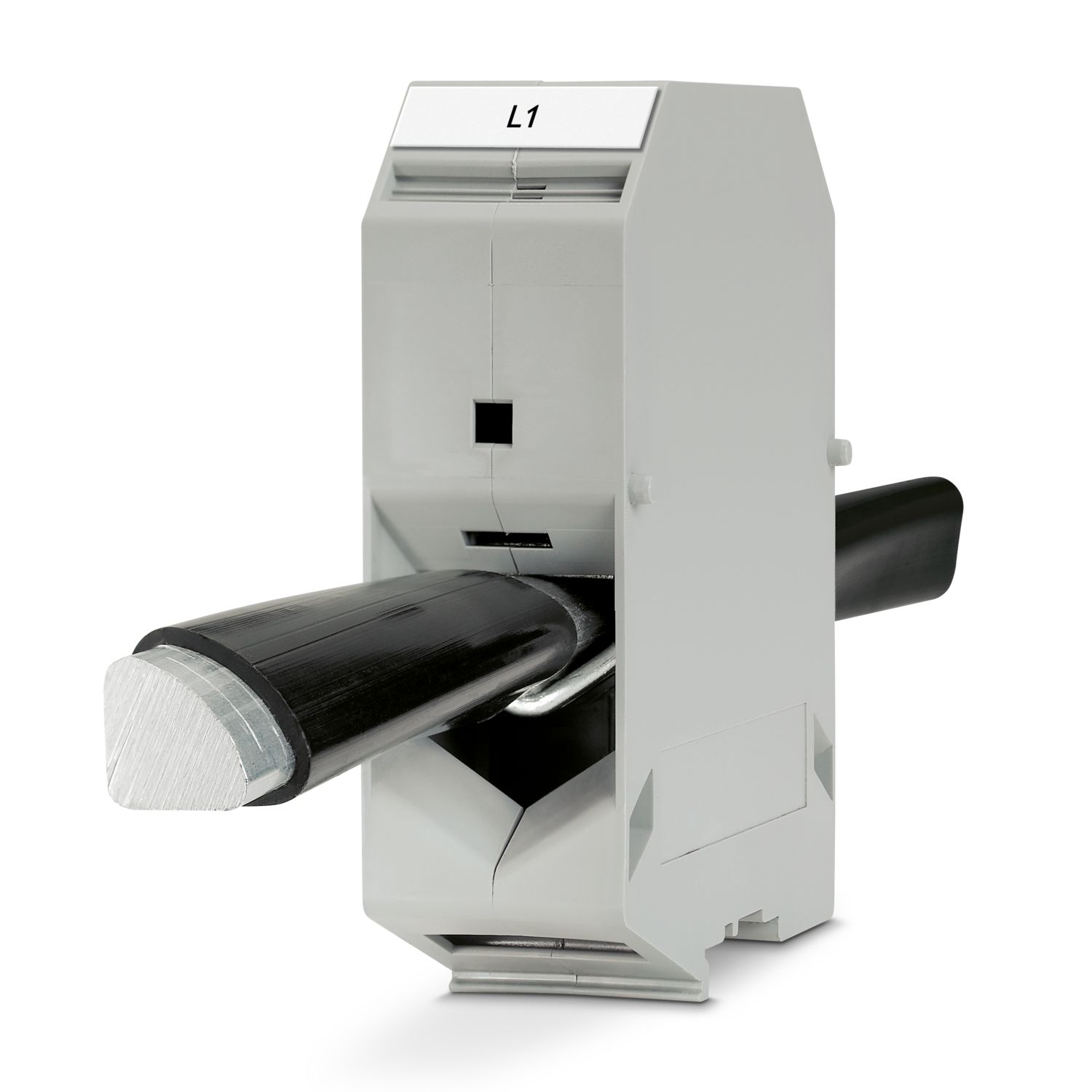

UKH 240 - Bloc de jonction de puissance - 3010217

Remarques

Généralités
Remarque	Afin d'établir les contacts des conducteurs multibrin de manière fiable, il est recommandé de détorsader les conducteurs multibrin.

Propriétés du produit

Type de produit	Bloc de jonction de puissance
Nombre de connexions	2
Nombre de rangées	1
Potentiels	1
Propriétés d'isolation
Catégorie de surtension	III
Degré de pollution	3

Propriétés électriques

Tension de tenue aux chocs assignée	8 kV
Puissance dissipée maximale en condition nominale	13,78 W

Caractéristiques de raccordement

Nombre de raccordements par étage	2
Section nominale	240 mm²
Etage 1 en haut 1 en bas 1
Filetage vis	M10
Remarque	Vis à tête à 6 pans creux
Couple de serrage	25 ... 30 Nm
Longueur à dénuder	40 mm
Gabarit	B15
Connexion selon la norme	CEI 60947-7-1
Section de conducteur rigide	70 mm² ... 240 mm²
Section du conducteur AWG	3/0 ... 250 kcmil (conversion selon CEI)
Section de conducteur souple	70 mm² ... 240 mm²
Section de conducteur souple [AWG]	3/0 ... 350 kcmil (conversion selon CEI)
Section de conducteur flexible (embout sans douille en plastique)	70 mm² ... 185 mm²
Section de conducteur flexible (embout avec douille en plastique)	70 mm² ... 185 mm²
Section avec pont d'insertion rigide	240 mm²
Section avec pont d'insertion souple	185 mm²
2 conducteurs rigides de même section	35 mm² ... 95 mm²
2 conducteurs souples de même section	50 mm² ... 95 mm²
2 conducteurs de même section, flexibles avec embout sans douille en plastique	35 mm² ... 50 mm²
Int. nom.	415 A
Courant de charge maximal	415 A (pour section de conducteur 240 mm²)
Tension nominale	1000 V
Remarque	Attention : dans la zone de téléchargement, vous trouverez des publications d'articles, des sections raccordables et des remarques quant au raccordement de conducteurs en aluminium.
Section nominale	240 mm²

Données Ex

Données assignées (ATEX/IECEx)
Repérage	 II 2 GD Ex eb IIC Gb
Plage de température de service	-60 °C ... 110 °C
Accessoires homologués Ex	1201947 VDE-ISS 8
		1201659 E/AL-NS 32
		1201662 E/AL-NS 35
Liste ponts	Pont d'insertion / EB 2-36/UKH / 0201401
Liste ponts		Pont d'insertion / EB 3-36/UKH / 0201414
Données de pontage	270 A (240 mm²)
Augmentation de température Ex	40 K (389 A/240 mm²)
lorsque le pontage est réalisé avec un pont d'insertion	690 V
Tension d'isolement assignée	1000 V
Sortie	(permanent)
Étage Ex Généralités
Tension de référence	1100 V
Courant de référence	350 A
Courant de charge maximal	350 A
Résistance de contact	0,03 mΩ
Caractéristiques raccordement Ex Généralités
Longueur à dénuder	40 mm
Plage couple	25 Nm ... 30 Nm
Section nominale	240 mm²
Section assignée AWG	500 kcmil
Capacité de raccordement rigide	70 mm² ... 240 mm²
Capacité de raccordement AWG	2/0 ... 500 kcmil
Capacité de raccordement flexible	70 mm² ... 240 mm²
Capacité de raccordement AWG	2/0 ... 500 kcmil
2 conducteurs rigides de même section	35 mm² ... 95 mm²
2 conducteurs de même section AWG, rigides	2 ... 3/0
2 conducteurs souples de même section	50 mm² ... 95 mm²
2 conducteurs de même section AWG, souples	1/0 ... 3/0

Dimensions

Dessin coté
Largeur	36 mm
Hauteur	100 mm
Profondeur	123,6 mm
Profondeur sur NS 32	129 mm
Profondeur sur NS 35/15	131,5 mm

Indications sur les matériaux

Couleur	gris (RAL 7042)
Classe d'inflammabilité selon UL 94	V0
Groupe d'isolant	I
Matériau isolant	PA
Utilisation d'un isolant statique au froid	-60 °C
Indice relatif température matériau isolant (Elec. ; UL 746 B)	130 °C
Protection anti-incendie pour véhicules ferroviaires (DIN EN 45545-2) R22	HL 1 - HL 3
Protection anti-incendie pour véhicules ferroviaires (DIN EN 45545-2) R23	HL 1 - HL 3
Protection anti-incendie pour véhicules ferroviaires (DIN EN 45545-2) R24	HL 1 - HL 3
Protection anti-incendie pour véhicules ferroviaires (DIN EN 45545-2) R26	HL 1 - HL 3
Inflammabilité en surface NFPA 130 (ASTM E 162)	réussi
Densité de gaz de combustion optique spécifique NFPA 130 (ASTM E 662)	réussi
Toxicité des gaz de combustion NFPA 130 (SMP 800C)	réussi

Contrôles électriques

Essai de tension de choc
Résultat	Essai réussi
Résistance aux courants de courte durée 240 mm²	28,8 kA
Résultat	Essai réussi
Rigidité diélectrique à fréquence industrielle
Tension témoin valeur de consigne	2,2 kV
Résultat	Essai réussi

Propriétés mécaniques

Caractéristiques mécaniques
Paroi latérale ouverte	non

Contrôles mécaniques

Résistance mécanique
Résultat	Essai réussi
Fixation sur le support
Profilé/support de fixation	NS 32/NS 35
Résultat	Essai réussi
Recherche de dommages et de desserrage des conducteurs
Vitesse de rotation	10 (+/- 2) tr./min
Tours	135
Section de conducteur/poids	70 mm² /10,4 kg
	240 mm² / 20,0 kg
Résultat	Essai réussi

Conditions environnementales et de durée de vie

Essai au brûleur à aiguille
Temps d'action	30 s
Résultat	Essai réussi
Oscillations/grésillements sur bande large
Spécification de contrôle	DIN EN 50155 (VDE 0115-200):2022-06
Spectre	Essai de durée de vie catégorie 2, sur bâti tournant
Fréquence	f₁ = 5 Hz à f₂ = 250 Hz
Niveau ASD	6,12 (m/s²)²/Hz
Accélération	3,12g
Durée de contrôle par axe	5 h
Sens du contrôle	Axes X, Y et Z
Résultat	Essai réussi
Chocs
Spécification de contrôle	DIN EN 50155 (VDE 0115-200):2022-06
Forme de choc	Semi-sinusoïdal
Accélération	5g
Durée des chocs	30 ms
Nombre de chocs dans chaque sens	3
Sens du contrôle	Axes X, Y et Z (pos. et nég.)
Résultat	Essai réussi
Conditions ambiantes
Température ambiante (fonctionnement)	-60 °C ... 110 °C (Plage de température de service, auto-échauffement compris, température de service max. à court terme, voir RTI Elec.)
Température ambiante (stockage/transport)	-25 °C ... 60 °C (pour une période limitée, pas plus de 24 h, de -60 °C °C à +70 °C)
Température ambiante (montage)	-5 °C ... 70 °C
Température ambiante (confirmation)	-5 °C ... 70 °C
Humidité de l'air admissible (fonctionnement)	20 % ... 90 %
Humidité de l'air admissible (stockage/transport)	30 % ... 70 %

Normes et spécifications

Connexion selon la norme	CEI 60947-7-1

Montage

Référence	3010217
Conditionnement	3 Unité(s)
Commande minimum	3 Unité(s)
Clé de vente	BE1311
Product key	BE1311
Page catalogue	Page 199 (C-1-2019)
GTIN	4017918091873
Poids par pièce (emballage compris)	487,667 g
Poids par pièce (hors emballage)	476 g
Numéro du tarif douanier	85369010
Pays d'origine	IN

	Tension nominale U_N	Intensité nominale I_N	Section AWG
Groupe utilisateur B
	600 V	400 A	1/0 - 500
Groupe utilisateur C
	600 V	400 A	1/0 - 500

	Tension nominale U_N	Intensité nominale I_N	Section AWG
Groupe utilisateur B
	600 V	380 A	2/0 - 500
Raccordement multiconducteur	600 V	380 A	2 - 3/0
Groupe utilisateur C
	600 V	380 A	2/0 - 500
Raccordement multiconducteur	600 V	380 A	2 - 3/0

EU RoHS
Conforme aux exigences de la directive RoHS	Oui (Aucun exception)
China RoHS
Environment friendly use period (EFUP)	EFUP-E Aucune substance dangereuse au-dessus des valeurs limites
EU REACH SVHC
Indication de substance soumise à autorisation REACH (n° CAS)	Aucun substance na un taux pondéral supérieur à 0,1 %
EF3.0 Changement climatique
CO2e kg	1,673 kg CO2e
