TC-D37SUB-AI16-2EX-PS-ETHA - Porte-modules

1642452

Termination Carrier pour 8 amplificateurs-séparateurs d'entrée et d'alimentation MACX EX i à 2 canaux pour la connexion au Siemens SIMATIC ET200SP HA, module d'entrée analogique, AI 16XI 2-Wire HART HA (6DL1134-6TH00-0PH1)

Pour fonctionner, ce produit a besoin d'autres produits. Accessoires nécessaires

Informations détaillées concernant le produit

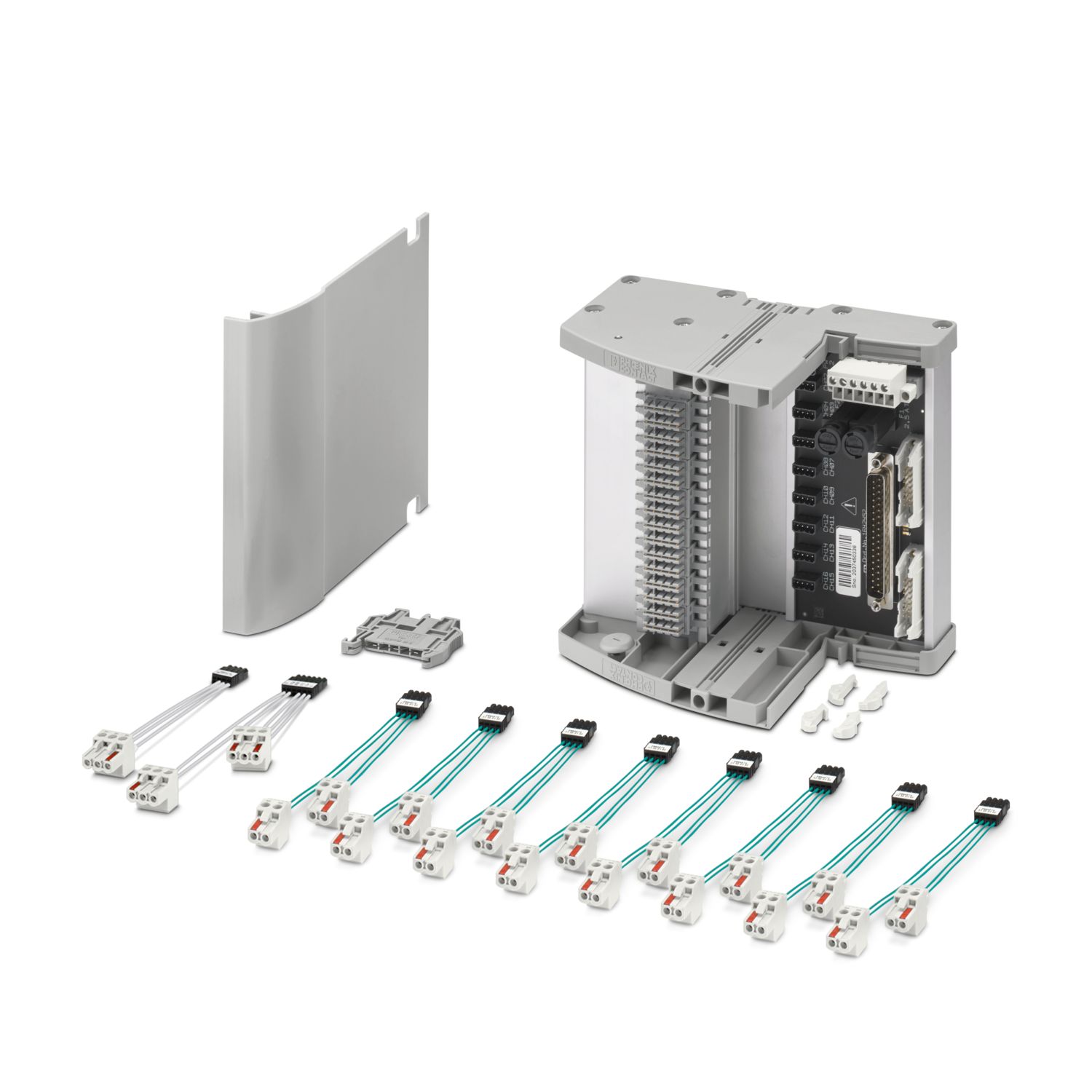

Ce kit comprend

Restriction d'utilisation
Remarque CEM	CEM : produit de classe A, voir déclaration du fabriquant dans la section Téléchargements

Type de produit	Porte-modules
Propriétés d'isolation: Distances dans l'air et lignes de fuite
Catégorie de surtension	II
Degré de pollution	2

Courant max. admissible	± 1 A (par chemin de signal)
Tension nominale U_N	< 50 V DC (par signal/canal)
Automate pris en charge SIEMENS ET 200SP HA
Carte E/S adaptée	6DL1134-6TH00-0PH1
Alimentation
Dénomination	Module d'alimentation
Remarque	Alimentation via module d'alimentation et de détection d'erreurs 2904673 TC-MACX-MCR-PTB.
Fusible	2x 2,5 A temporisé (remplaçable)
Tension d'entrée	24 V DC
Plage de tension d'entrée	19,2 V DC ... 30 V DC
Courant d'entrée	≤ 2 A
Alimentation redondante	oui, découplage à diodes
Protection contre les inversions de polarité et antisurtension	oui
Dénomination sortie	Sortie de couplage
Type de contact	1 contact NF (alarme = ouvert)
Tension de commutation maximale	30 V DC (50 mA)

Connexion MINICONNEC
Type de raccordement	Raccordement vissé
Longueur à dénuder	7 mm
Nombre de pôles	6
Section de conducteur rigide	0,14 mm² ... 2,5 mm²
Section de conducteur souple	0,14 mm² ... 2,5 mm²
Section conduct. AWG	24 ... 12
Niveau des automates
Type de raccordement	Connecteur mâle D-SUB
Nombre de pôles	37
Jeux de câbles CH1 ... CH16
Type de raccordement	Connecteur PTSM
Nombre de pôles	4

Affichage d'état	2 x LED verte (PWR1 et PWR2)

Largeur	148 mm
Hauteur	170 mm
Profondeur	160 mm

Conditions ambiantes
Indice de protection	IP00
Température ambiante (fonctionnement)	-20 °C ... 60 °C (Observez les spécifications des modules)
Température ambiante (stockage/transport)	-40 °C ... 80 °C
Altitude	≤ 2000 m
Humidité de l'air admissible (fonctionnement)	5 % ... 95 % (pas de condensation)
Choc	15g, selon CEI 60068-2-27
Vibrations (service)	2g, selon CEI 60068-2-6

UL, USA / Canada
Repérage	UL 61010 Listed
	Class I, Div. 2, Groups A, B, C, D T4
	Class I, Zone 2, Group IIC

Distances dans l'air et lignes de fuite
Normes/Prescriptions	IEC/EN 60664-1

Type de montage	Montage sur rail DIN
Instructions de montage	sans butée
Emplacement pour le montage	indifférent

Données commerciales

Référence	1642452
Conditionnement	1 Unité(s)
Commande minimum	1 Unité(s)
Clé de vente	DK271B
Product key	DK271B
GTIN	4067923169890
Numéro du tarif douanier	85371000
Pays d'origine	DE

Classifications

Homologations

Approval Specification Data
	Tension nominale U_N	Intensité nominale I_N	Section AWG	Section mm²
	50 V	1 A

Approval Specification Data
	Tension nominale U_N	Intensité nominale I_N	Section AWG	Section mm²
	50 V	1 A

Approval Specification Data
	Tension nominale U_N	Intensité nominale I_N	Section AWG	Section mm²
	50 V	1 A

Approval Specification Data
	Tension nominale U_N	Intensité nominale I_N	Section AWG	Section mm²
	50 V	1 A

Conformité environnementale

Produits compatibles

Accessoires nécessaires

Accessoires

EU RoHS
Conforme aux exigences de la directive RoHS	Oui
sauf exceptions mentionnées	6(c), 7(a), 7(c)-I
China RoHS
Environment friendly use period (EFUP)	EFUP-50 Vous trouverez un tableau de déclaration conformément à lACPEIP (China RoHS) concernant les produits dans la zone de téléchargement du produit correspondant sous « Déclaration du fabricant ». Pour tous les produits avec EFUP-E, aucun tableau de déclaration conformément à lACPEIP (China RoHS) nest établi car cela nest pas nécessaire.
EU REACH SVHC
Indication de substance soumise à autorisation REACH (n° CAS)	Lead (n° CAS: 7439-92-1)
