Vous pouvez intégrer les Axioline Smart Elements dans les systèmes munis d'une interface Smart Element. Il assure l'acquisition et la sortie de signaux TOR.

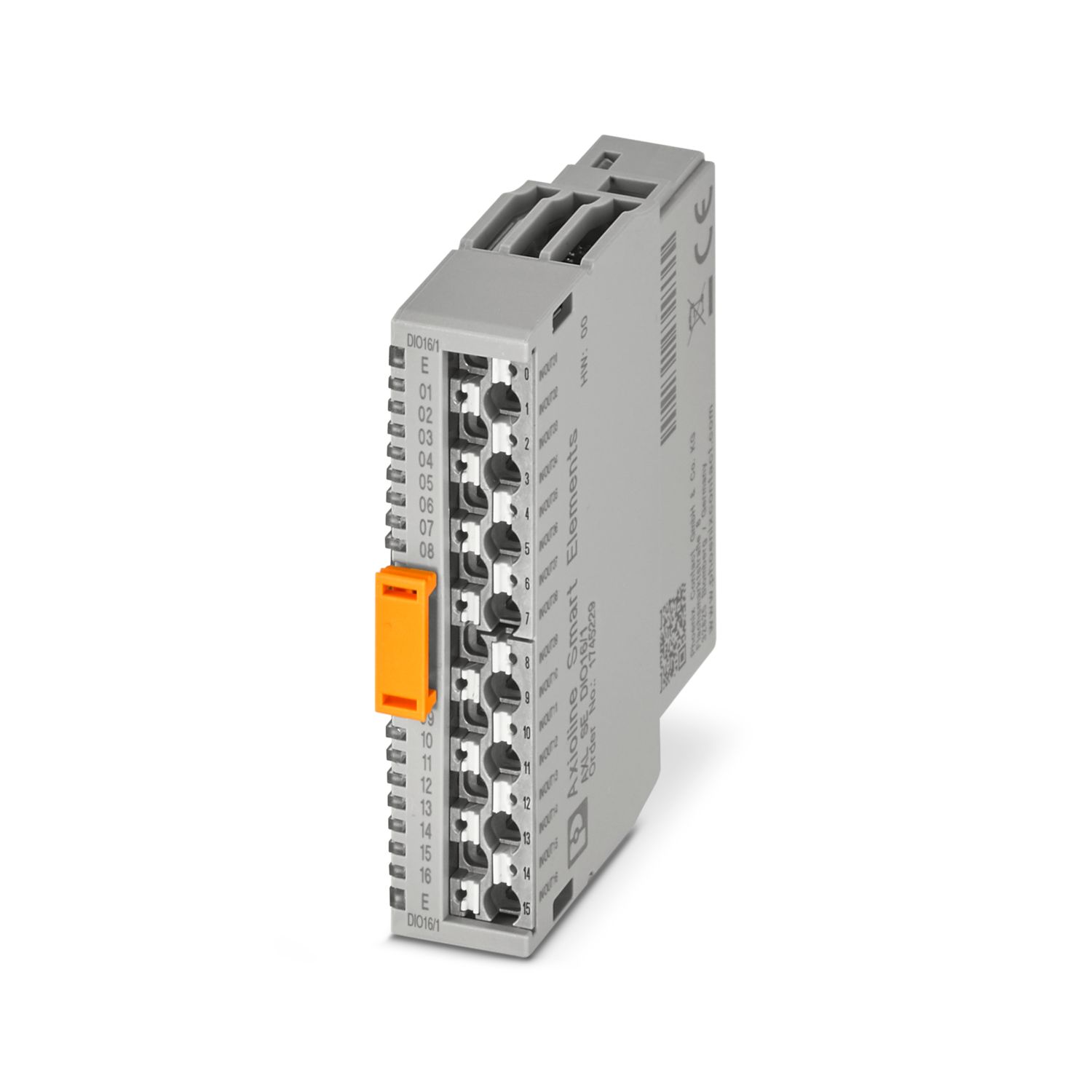

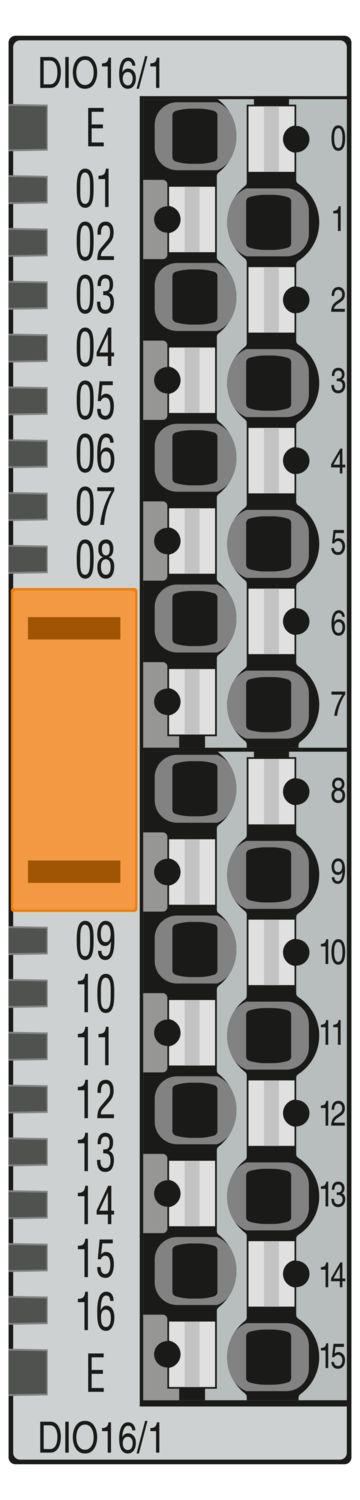

AXL SE DIO16/1
-
Module TOR
1745229
Axioline Smart Elements, Module d'entrée / de sortie numérique, Entrées TOR: 16, 24 V DC, connectique: 1 fil, Sorties TOR: 16, 24 V DC, 500 mA, connectique: 1 fil, indice de protection: IP20
Pour fonctionner, ce produit a besoin d'autres produits.
Accessoires nécessaires
Informations détaillées concernant le produit
| Dessin coté |
|
| Largeur | 14,9 mm |
| Hauteur | 62,2 mm |
| Profondeur | 62 mm |
| Interface Smart Element | |
| Nombre d'interfaces | 1 |
| Type de raccordement | Connecteurs Card Edge |
| Vitesse de transmission | Voir le système dans lequel vous utilisez le Smart Element. |
| Heure de démarrage jusqu'à la disponibilité | < 500 ms |
| Module | |
| Code ID (hex) | none |
| Canal des données de process | 16 Bit |
| Espace d'adressage d'entrées | 2 Octet |
| Espace d'adressage des sorties | 2 Octet |
| Besoin en données de paramétrage | 8 Octet |
| Besoin en données de configuration | 7 Octet |
| Numérique: | |
| Dénomination entrée | Entrées TOR |
| Description de l'entrée | EN 61131-2 type 1 et 3 |
| Nombre d'entrées | 16 |
| Type de raccordement | Raccordement Push-in |
| Technologie de raccordement | 1 fil |
| Plage de tension d'entrée signal « 0 » | -3 V DC ... 5 V DC |
| Plage de tension d'entrée signal « 1 » | 11 V DC ... 30 V DC |
| Tension d'entrée nominale UIN | 24 V DC |
| Courant d'entrée nominal pour UIN | 2,4 mA |
| Temps de filtre d'entrée | typ. 1 ms |
| Circuit de protection | Protec. c. inversions polarité des entrées; Diode |
| Numérique: | |
| Dénomination sortie | Sorties TOR |
| Type de raccordement | Raccordement Push-in |
| Technologie de raccordement | 1 fil |
| Nombre de sorties | 16 |
| Circuit de protection | Protection contre les courts-circuits et contre les surcharges; électronique |
| Tension de sortie | 24 V |
| Limitation de la tension de coupure inductive | -32,8 V DC ... -15 V DC |
| Courant de sortie maximal par module | max. 6 A (Vérifier que le courant maximum admis de 6 A n'est pas dépassé !) |
| Tension de sortie nominale | 24 V DC |
| Charge min. | 10 kΩ |
| Tension de sortie à l'état hors circuit | max. 1 V |
| Courant de sortie à l'état hors circuit | max. 300 µA |
| Charge nominale inductive | 12 VA (1,2 H , 48 Ω , pour tension nominale) |
| Charge nominale ohmique | 12 W (48 Ω , pour tension nominale) |
| Fréquence de commutation | max. 1200 par seconde (en cas de charge ohmique, courant de charge d'au moins 50 mA) |
| max. 1 par seconde (avec charge nominale inductive) | |
| Résistance de la tension en retour aux impulsions courtes | résistance partielle à la tension inverse jusqu'à 0,5 A / 1 s |
| Comportement en cas de surcharge | Déconnexion avec redémarrage automatique |
| Comportement en cas de surcharge inductive | La sortie peut être détruite |
| Temporisation du signal | max. 100 µs (lors de la mise en marche) |
| max. 100 µs (lors de l'arrêt, avec un courant de charge d'au moins 50 mA) | |
| Coupure de la surintensité | min. 0,7 A |
| Courant de sortie en position déconnectée en cas de rupture de masse | < 1 mA |
| Gamme de produits | Axioline Smart Elements |
| Type | modulaire |
| Position de montage | Voir le système dans lequel vous utilisez le Smart Element. |
| Propriétés d'isolation | |
| Catégorie de surtension | II (CEI 60664-1, EN 60664-1) |
| Degré de pollution | 2 (CEI 60664-1, EN 60664-1) |
| Puissance dissipée maximale en condition nominale | 1,7 W |
| Potentiels: Alimentation logique des Smart Elements (USE) | |
| Tension d'alimentation | par les connecteurs Card Edge |
| Potentiels: Alimentation périphérique (UP) | |
| Tension d'alimentation | 24 V DC (par les connecteurs Card Edge) |
| Plage de tension d'alimentation | 19,2 V DC ... 30 V DC (incl. toutes les tolérances, incl. ondulation) |
| Consommation de courant | max. 6 A |
| Consommation de courant | min. 50 mA (sans périphérique raccordé) |
| Circuit de protection | Parafoudre basse tension; Voir le système dans lequel vous utilisez le Smart Element. |
| Protection contre inversions de polarité; diode parallèle | |
| Isolation galvanique / isolation des plages de tension | |
| Tension d'essai: Alimentation de la logique/alimentation 24 V (périphérie) | 500 V AC, 50 Hz, 1 min |
| Tension d'essai: Alimentation de la logique/terre fonctionnelle | 500 V AC, 50 Hz, 1 min |
| Tension d'essai: Alimentation 24 V (périphérie) / terre fonctionnelle | 500 V AC, 50 Hz, 1 min |
| Technologie de raccordement | |
| Dénomination connexion | Périphérie |
| Remarque concernant la connectique | Respectez les valeurs relatives aux sections de conducteur indiquées dans le manuel d'utilisation « Axioline Smart Elements ». |
| Périphérie | |
| Type de raccordement | Raccordement Push-in |
| Remarque concernant la connectique | Respectez les valeurs relatives aux sections de conducteur indiquées dans le manuel d'utilisation « Axioline Smart Elements ». |
| Section de conducteur rigide | 0,25 mm² ... 1,5 mm² |
| Section de conducteur souple | 0,25 mm² ... 1,5 mm² |
| Section de conducteur AWG | 24 ... 16 |
| Section de conducteur souple avec embout et douille en plastique | 0,25 mm² ... 1,5 mm² |
| Section de conducteur souple avec embout, sans douille en plastique | 0,25 mm² ... 1,5 mm² |
| 0,25 mm² ... 1,5 mm² | |
| Section de conducteur souple avec embout et douille en plastique | 0,25 mm² ... 1,5 mm² |
| Longueur à dénuder | 8 mm |
| Conditions ambiantes | |
| Température ambiante (fonctionnement) | -25 °C ... 60 °C |
| Indice de protection | IP20 |
| Pression atmosphérique (service) | 70 kPa ... 106 kPa (jusqu'à 3000 m d'altitude) |
| Pression atmosphérique (stockage/transport) | 70 kPa ... 106 kPa (jusqu'à 3000 m d'altitude) |
| Température ambiante (stockage/transport) | -40 °C ... 85 °C |
| Humidité de l'air admissible (fonctionnement) | 5 % ... 95 % (pas de condensation) |
| Humidité de l'air admissible (stockage/transport) | 5 % ... 95 % (pas de condensation) |
| Classe de protection | III (CEI 61140, EN 61140, VDE 0140-1) |
| Type de montage | Montage par enfichage (Emplacement Smart Element) |
| Position de montage | Voir le système dans lequel vous utilisez le Smart Element. |
Avantages
16 entrées TOR selon EN 61131-2 type 1 et type 3
Tension nominale : 24 V DC
Raccordement des capteurs à 1 conducteur
16 sorties tout-ou-rien
24 V DC, 500 mA
Raccordement des actionneurs à 1 conducteur
Plaque signalétique de l'appareil enregistrée
