Further information about the CAPAROC product family can be found in the online manual at: phoenixcontact.com/caparoc-help

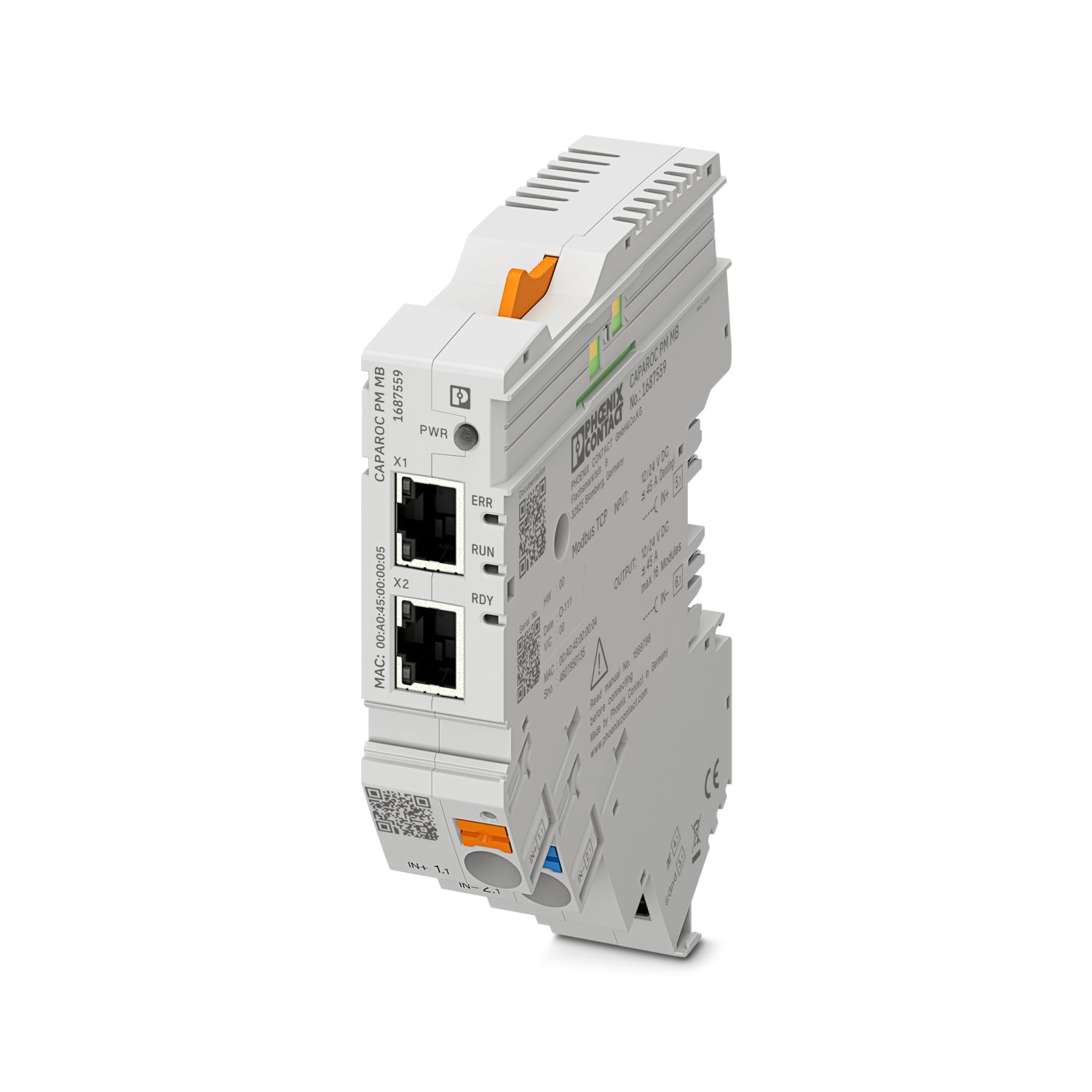

CAPAROC PM MB
-
Module d'alimentation
1687559
Module d'alimentation avec interface Modbus/TCP pour l'alimentation du système de disjoncteurs CAPAROC en 12 ou 24 V DC. Interface système supplémentaire destinée à la communication avec l'alimentation. Pour l'installation sur rail DIN avec les barres collectrices CAPAROC.
Pour fonctionner, ce produit a besoin d'autres produits.
Accessoires nécessaires
Informations détaillées concernant le produit
| Généralités | |
| Remarque | Absence de substances nocives à l'adhérence de la peinture – selon la spécification d'essai VW PV 3.10.7:2005-0 |
| Lors du raccordement des conducteurs, il faut faire attention à ce que les modules CAPAROC ne soient pas écartés par des forces de traction. Il ne doit pas y avoir de fente entre les modules. | |
| Type de produit | Disjoncteur de protection d'appareils, électronique |
| Gamme de produits | CAPAROC |
| Type | Module enfichable |
| Nombre de prises | 4 |
| Propriétés d'isolation | |
| Classe de protection | III |
| Degré de pollution | 2 |
| Serveur Modbus/TCP | |
| Fonctionnement de l'appareil | MODBUS TCP/IP Server |
| Adressage | DHCP, BootP, statique (par défaut, 192.168.1.2) |
| Généralités | |
| Tension de service | 10 V DC ... 30 V DC |
| Tension de référence | 12 V DC |
| 24 V DC | |
| Courant de référence IN | 45 A DC (Courant total entrée) |
| Tension de tenue aux chocs assignée | 0,5 kV |
| Mode de déclenchement | E (électronique) |
| Résistance à l'alimentation de retour | max. 35 V DC |
| Rigidité diélectrique | 35 V DC (Circuit de charge) |
| Rendement | > 99 % |
| Courant de repos I0 | typ. 46 mA (En marche à vide à 24 V) |
| Puissance dissipée | typ. 1,1 W (En marche à vide à 24 V) |
| < 4,5 W (pour 40 A) | |
| Derating de température | 45 A (Courant total à 60 °C) |
| 20 A (Courant total à 65 °C) | |
| 45 A (Courant total à 60 °C, selon UL) | |
| MTBF (IEC 61709, SN 29500) | 7242508,37 h (à 25 °C avec 21 % de charge) |
| 3958056,77 h (à 40 °C avec 34,25 % de charge) | |
| 764697,81 h (à 60 °C avec 100 % de charge) | |
| Chute de tension | 0,082 V (pour 40 A) |
| Circuit de charge | |
| Arrêt en cas de sous-tension | ≤ 9,2 V DC (active) |
| ≥ 10,2 V DC (désactivé) | |
| Arrêt en cas de surtension | ≥ 30,5 V DC (active) |
| ≤ 29,5 V DC (désactivé) | |
| Circuit principal IN+ | |
| Type de raccordement | Raccordement Push-in |
| Longueur à dénuder | 18 mm |
| Section conduct. AWG | 20 ... 8 |
| Section de conducteur souple avec embout et douille en plastique | 0,5 mm² ... 16 mm² |
| Section de conducteur souple avec embout, sans douille en plastique | 0,5 mm² ... 16 mm² |
| Circuit principal IN- | |
| Type de raccordement | Raccordement Push-in |
| Longueur à dénuder | 18 mm |
| Section conduct. AWG | 20 ... 8 |
| Section de conducteur souple avec embout et douille en plastique | 0,5 mm² ... 16 mm² |
| Section de conducteur souple avec embout, sans douille en plastique | 0,5 mm² ... 16 mm² |
| Communication système | |
| Type de raccordement | Raccordement Push-in |
| Longueur à dénuder | 8 mm |
| Section de conducteur rigide | 0,2 mm² ... 1,5 mm² |
| Section conduct. AWG | 24 ... 16 |
| Section de conducteur souple avec embout et douille en plastique | 0,2 mm² ... 0,75 mm² |
| Section de conducteur souple avec embout, sans douille en plastique | 0,2 mm² ... 1,5 mm² |
| Extension maximale du système | ≤ 16 (Modules CAPAROC juxtaposables) |
| Type d'interface | Ethernet |
| Nombre | 2 |
| Vitesse de transmission | 10 Mbit/s 100 Mbit/s |
| Physique de transmission | Ethernet par paire torsardée RJ45 |
| Protocoles supportés | MODBUS TCP/IP |
| Raccordement X1 LED verte | allumé (connecté) |
| Raccordement X1 LED jaune | allumé (Transmission) |
| Raccordement X2 LED verte | allumé (connecté) |
| Raccordement X2 LED jaune | allumé (Transmission) |
| Power (PWR) LED verte | allumé (Tension d'alimentation dans la plage de tension de service) |
| 3x clignote (Verrouillage global de la programmation désactivé) | |
| Power (PWR) LED rouge | allumé (Tension d'alimentation hors de la plage de tension de service) |
| 5x clignote (Ordre de réinitialisation d'usine acceptée) | |
| Power (PWR) LED jaune | allumé (Le bouton PWR est actionné) |
| 3x clignote (Verrouillage global de la programmation activé) | |
| Ready (RDY) LED verte | allumé (Firmware démarré avec succès) |
| Error (ERR) LED red | désactivé (Pas de défaut de communication) |
| clignote (Erreur système active) | |
| allumé (Défaut de communication actif) | |
| Run (RUN) LED green | allumé (Au moins une connexion TCP est établie) |
| clignote (En attente d'une connexion TCP) | |
| désactivé (Pas prêt) |
| Dessin coté |
|
| Largeur | 24,8 mm |
| Hauteur | 132,4 mm |
| Profondeur | 111,3 mm (avec profilé 7,5 mm) |
| Couleur | gris clair (RAL 7035) |
| Matériau | PA 6 |
| PA 6 | |
| PA 6 | |
| PC | |
| Classe d'inflammabilité selon UL 94 | V-0 |
| Conditions ambiantes | |
| Indice de protection | IP20 |
| Température ambiante (fonctionnement) | -30 °C ... 65 °C |
| -30 °C ... 60 °C (selon UL) | |
| Température ambiante (stockage/transport) | -40 °C ... 70 °C |
| Altitude | ≤ 4000 m (amsl) |
| Test hygrométrique | 96 h, 95 % RH, 40 °C |
| Choc (fonctionnement) | 30g (Durée 11 ms, choc sous forme d'impulsion semi-sinusoïdale selon CEI 60068-2-27) |
| 25g (Durée 6 ms, impulsion de choc semi-sinusoïdale selon la norme CEI 60068-2-27, choc permanent) | |
| Vibration (fonctionnement) | 5g (10 Hz ... 150 Hz / 10 cycles / axes /X, Y, Z) |
| Homologation UL | |
| Repérage | UL/C-UL Listed UL 508 |
| UL 121201 Class I, Division 2, Groups A, B, C, D, T4A | |
| Normes/prescriptions | EN 61000-6-2 |
| Remarque | CEM - immunité pour les domaines industriels |
| Normes/prescriptions | EN 61000-6-4 |
| Remarque | CEM - immunité pour les domaines industriels |
| Normes/prescriptions | EN 61000-6-8 |
| Remarque | CEM - Émissions pour les appareils à usage professionnel utilisés dans les zones commerciales et industrielles ainsi que dans les petites entreprises |
| Normes/prescriptions | EN 60068-2-78 |
| Remarque | Influences environnementales - humidité et chaleur constantes |
| Normes/prescriptions | EN 50178 |
| Remarque | Equipement d'installations à courant fort avec équipements électriques |
| Normes/prescriptions | EN 60068-2-6 |
| Remarque | Influences environnementales - oscillation (sinusoïdale) |
| Normes/prescriptions | EN 60068-2-27 |
| Remarque | Influences environnementales - chocs |
| Type de montage | enfichable sur les barres collectrices CAPAROC CR… |
cUL Listed
Identifiant de lhomologation: E123528cULus Listed
Identifiant de lhomologation: E483407
Avantages
Standard personnalisé grâce à la sélection de signaux simples et à la réinitialisation jusqu'à la communication Modbus/TCP
Utilisation particulièrement simple grâce au montage sans outil, à une alimentation directe sur la barre collectrice et à un état de fonctionnement transparent
Conception très simple grâce au paquet de données entièrement numériques pour une utilisation communicative universelle
