Augmenter significativement les performances et la disponibilité des systèmes de bus grâce aux répéteurs. La segmentation de bus à l'aide de répéteurs permet certes une isolation galvanique, mais aussi une multiplication des extensions de réseau admissibles et un nombre d'équipements bus plus important.
PSI-REP-PROFIBUS/12MB
-
Répéteur
2708863
Répéteur, pour la séparation de potentiel et l'augmentation de la portée pour PROFIBUS jusqu'à 12 Mbits/s, séparation quadruple, montage sur profilé, alimentation 24 V DC

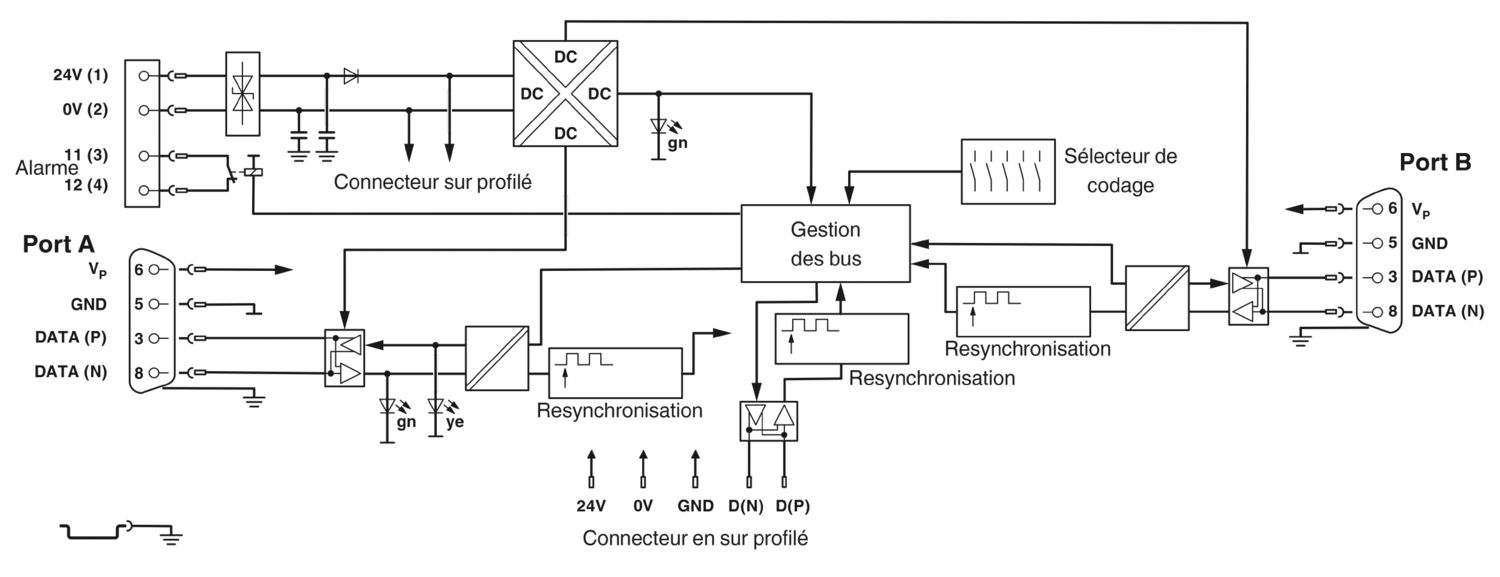

Informations détaillées concernant le produit
| Remarque relative à l'application | |
| Remarque relative à l'application | Uniquement pour un usage industriel |
| Restriction d'utilisation | |
| Remarque CEM | CEM : produit de classe A, voir déclaration du fabriquant dans la section Téléchargements |
| Restriction d'utilisation | |
| Indication CCCex | L'utilisation en atmosphères explosibles est interdite en Chine. |
| Type de produit | Convertisseur d'interface |
| MTTF | 1638 Années (SN 29500 standard, température 25 °C, cycle de travail 21 %) |
| 812 Années (SN 29500 standard, température 40 °C, cycle de travail 34,25 %) | |
| 340 Années (SN 29500 standard, température 40 °C, cycle de travail 100 %) | |
| MTBF | 1136 Années (Telcordia-Standard, température 25 °C, cycle de travail 21% (5 jours par semaine, 8 heures par jour)) |
| 238 Années (Telcordia-Standard, température 40 ℃, cycle de travail 34,25 % (5 jours par semaine, 12 heures par jour)) |
| Isolation galvanique | VCC // TBUS // PROFIBUS (A) // PROFIBUS (B) |
| Puissance dissipée maximale en condition nominale | 2,16 W |
| Tension d'essai interface de données/alimentation | 1,5 kVeff (50 Hz, 1 min.) |
| Tension d'essai interfaces de données | 1,5 kV |
| Alimentation | |
| Plage de tension d'alimentation | 18 V DC ... 30 V DC (via bloc de jonction à vis enfichable MINICONNEC) |
| Tension nominale d'alimentation | 24 V DC |
| Courant absorbé typique | < 90 mA (24 V DC ) |
| Courant max. absorbé | ≤ 2 A (Pour le fonctionnement dans un poste de liaison, via le connecteur de bus sur rail DIN) |
| Commutation | |
| Dénomination sortie | Sortie à relais |
| Description de la sortie | Sortie de signalisation des défauts |
| Nombre de sorties | 1 |
| Tension de commutation maximale | 60 V DC (Charge ohmique, charge générale) |
| 30 V AC (charge ohmique) | |
| 42 V AC (pic, charge ohmique) | |
| Intensité permanente limite | 0,46 A |
| Alimentation | |
| Longueur à dénuder | 7,00 mm |
| Couple de serrage | 0,6 Nm ... 0,8 Nm |
| Distorsion des bits en entrée | max. ± 35 % |
| Distorsion des bits, en sortie | < 6,25 % |
| Temporisation de bits | 1 Bit (Mode direct) |
| Signal | PROFIBUS |
| Voies de transmission | 2 (1/1), TD, RD, semi duplex |
| Données: PROFIBUS selon CEI 61158, cordon à 2 fils RS-485 | |
| Vitesse de transmission | 9,6/19,2/45,45/93,75/187,5/500/1500/3000/6000/12000 kBit/s (Réglable automatiquement ou manuellement) |
| Type de raccordement | Connecteur femelle SUB-D 9 |
| Distance de transmission | ≤ 1200 m (en fonction de la vitesse de transmission et du type de câble) |
| Résistance terminale | externe |
| Point de connexion unifilaire rigide | 0,2 mm² ... 2,5 mm² |
| Point de connexion unifilaire souple | 0,2 mm² ... 2,5 mm² |
| Section de conducteur AWG souple max. | 14 |
| Section de conducteur souple AWG min. | 24 |
| Point de connexion unifilaire rigide AWG maxi | 14 |
| Point de connexion unifilaire rigide AWG mini | 24 |
| Support de transmission | Paire torsadée à deux fils, blindé |
| Format de données/détrompage | UART (11 bits, NRZ) |
| Inversion du sens de transmission des données | auto-contrôlé, temps mini de réponse station 2 bits |
| Tension nominale de sortie | 5 V DC ±5 % |
| Courant de sortie | 50 mA |
| Dessin coté |
|
| Largeur | 35 mm |
| Hauteur | 99 mm |
| Profondeur | 105 mm |
| Couleur (Boîtiers) | gris (RAL 7042) |
| Matériau (Boîtier) | PA 6.6-FR |
| Chute libre selon CEI 60068-2-32 | : 1 m |
| Résistance aux vibrations selon EN 60068-2-6/CEI 60068-2-6 | : 5g, 10 ... 150 Hz, 2,5 h en direction XYZ |
| Chocs selon EN 60068-2-27/CEI 60068-2-27 | : 15g, durée 11 ms, choc sous forme d'impulsion semi-sinusoïdale |
| Conditions ambiantes | |
| Indice de protection | IP20 |
| Température ambiante (fonctionnement) | -20 °C ... 60 °C |
| Température ambiante (stockage/transport) | -40 °C ... 85 °C |
| Altitude | ≤ 5000 m (Restriction : voir la déclaration du fabricant concernant le fonctionnement en altitude) |
| ≤ 2000 m (Zones Ex) | |
| Humidité de l'air admissible (fonctionnement) | 30 % ... 95 % (pas de condensation) |
| CE | |
| Certificat | Conformité CE |
| ATEX | |
| Repérage | II 3 G Ex ec IIC T5 Gc |
| Certificat | UL 21 ATEX 2550X |
| Remarque | Tenir compte des instructions d'installation particulières contenues dans la documentation. |
| IECEx | |
| Repérage | Ex ec IIC T5 Gc |
| Certificat | IECEx ULD 21.0013X |
| UL, USA / Canada | |
| Repérage | Class I, Zone 2, AEx ec IIC T5 Gc |
| Ex ec IIC T5 Gc X | |
| Class I, Div. 2, Groups A, B, C, D | |
| Homologation Corée du Sud, KC | |
| Certificat | MSIP-REI-PCK-2708863 |
| Test aux gaz nocifs | |
| Repérage | ISA-S71.04-1985 G3 Harsh Group A |
| Compatibilité électromagnétique | Conformité à la directive CEM 2014/30/UE |
| Immunité | EN 61000-4-2 |
| Émissions parasites | |
| Normes / Spécifications | EN 55011 |
| Décharge électrostatique | |
| Normes/Prescriptions | EN 61000-4-2 |
| Décharge électrostatique | |
| Décharge par contact | ± 6 kV |
| Décharge dans l'air | ± 8 kV |
| Remarque | Critère B |
| Champ électromagnétique HF | |
| Normes/Prescriptions | EN 61000-4-3 |
| Champ électromagnétique HF | |
| Plage de fréquence | 80 MHz ... 3 GHz |
| Intensité champ | 10 V/m |
| Remarque | Critère A |
| Transitoires électriques rapides (en salves) | |
| Normes/Prescriptions | EN 61000-4-4 |
| Transitoires électriques rapides (en salves) | |
| Entrée | ± 2 kV |
| Signal | ± 2 kV |
| Remarque | Critère B |
| Ondes de choc (Surge) | |
| Normes/Prescriptions | EN 61000-4-5 |
| Ondes de choc (Surge) | |
| Entrée | ± 0,5 kV |
| Signal | ± 1 kV |
| Remarque | Critère B |
| Perturbations conduites | |
| Normes/Prescriptions | EN 61000-4-6 |
| Perturbations conduites | |
| Remarque | Critère A |
| Tension | 10 V |
| Émissions | |
| Normes/Prescriptions | EN 55011 |
| Remarque | Classe A, domaine d'application : industrie |
| Critères | |
| Critère A | Fonctionnement normal dans le cadre des limites fixées. |
| Critère B | Perturbation temporaire du fonctionnement, que le dispositif corrige de lui-même. |
| Exempt de substances néfastes à l'application d'enduits | VDMA 24364:2018-05 |
| Normes/Prescriptions | EN 62368 |
| Type de montage | Montage sur rail DIN |
cULus Listed
Identifiant de lhomologation: E238705cULus Recognized
Identifiant de lhomologation: E238705cUL Listed
Identifiant de lhomologation: E199827UL Listed
Identifiant de lhomologation: E199827
Avantages
Détection automatique ou réglage fixe du débit de données par DIP switch
Convient pour tous les débits jusqu'à 12 Mbit/s
Isolation à 4 voies de grande qualité entre toutes les interfaces
Suréchantillonnage pour la détection sûre des défaillances sporadiques
Resynchronisation des bits pour une possibilité quasi-illimitée de mise en cascade des appareils
Filtrage des télégrammes perturbés grâce à la reconnaissance du délimiteur de départ
Combinaison modulaire possible avec les convertisseurs fibre optique PSI-MOS sur le connecteur sur profilé
