QUINT-DC-UPS/24DC/40
-
Sistema de alimentación ininterrumpida
2866242
Fuente de alimentación ininterrumpida de 24 V/40 A. En la zona de descarga se dispone, entre otras cosas, de una tabla de selección sinóptica con corrientes de carga y tiempos buffer, así como tiempos de carga después del servicio de batería.
Detalles de producto
| Funcionamiento DC | |
| Tensión de entrada | 24 V DC |
| Rango de tensión de entrada | 22,5 V DC ... 30 V DC |
| Entrada de amplia gama | no |
| Margen de tensión de entrada DC | 22,5 V DC ... 30 V DC |
| Tipo de tensión de la tensión de alimentación | CC |

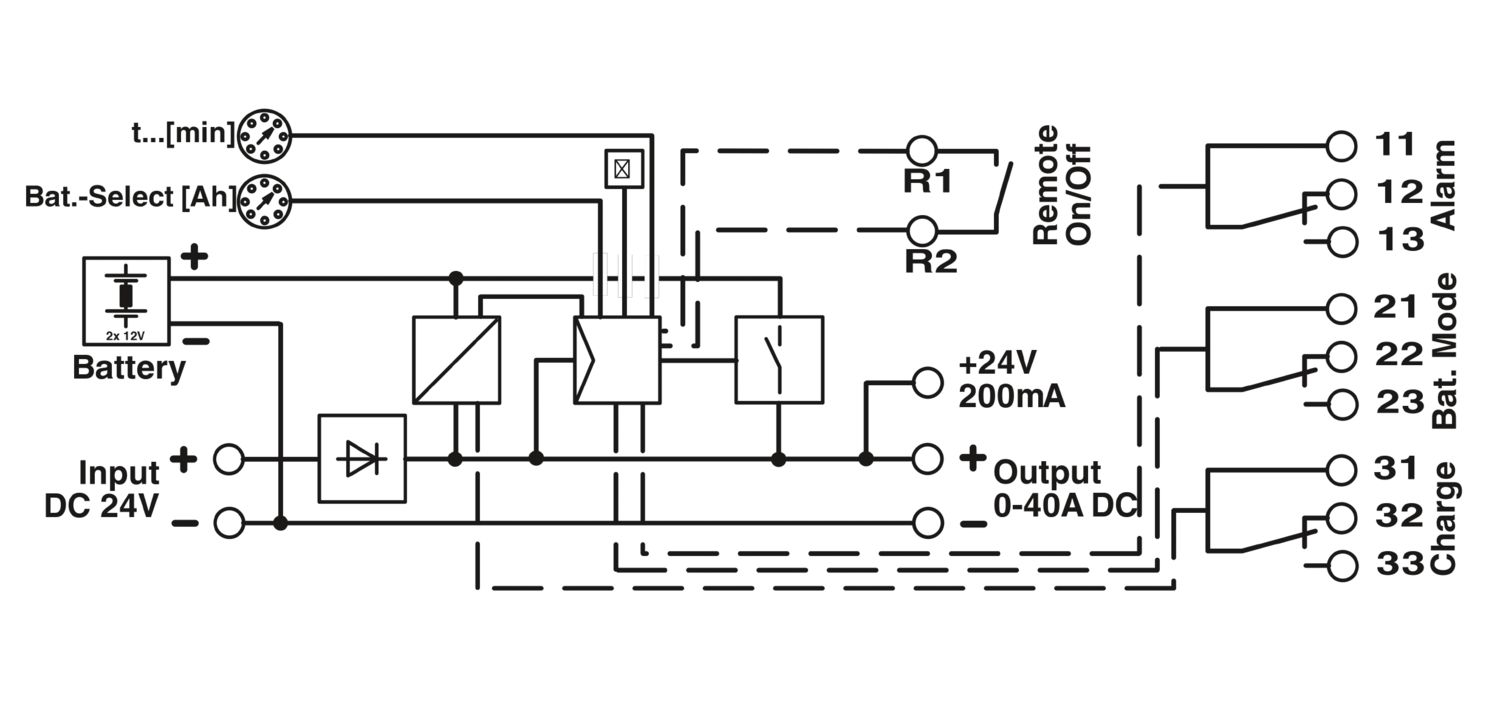

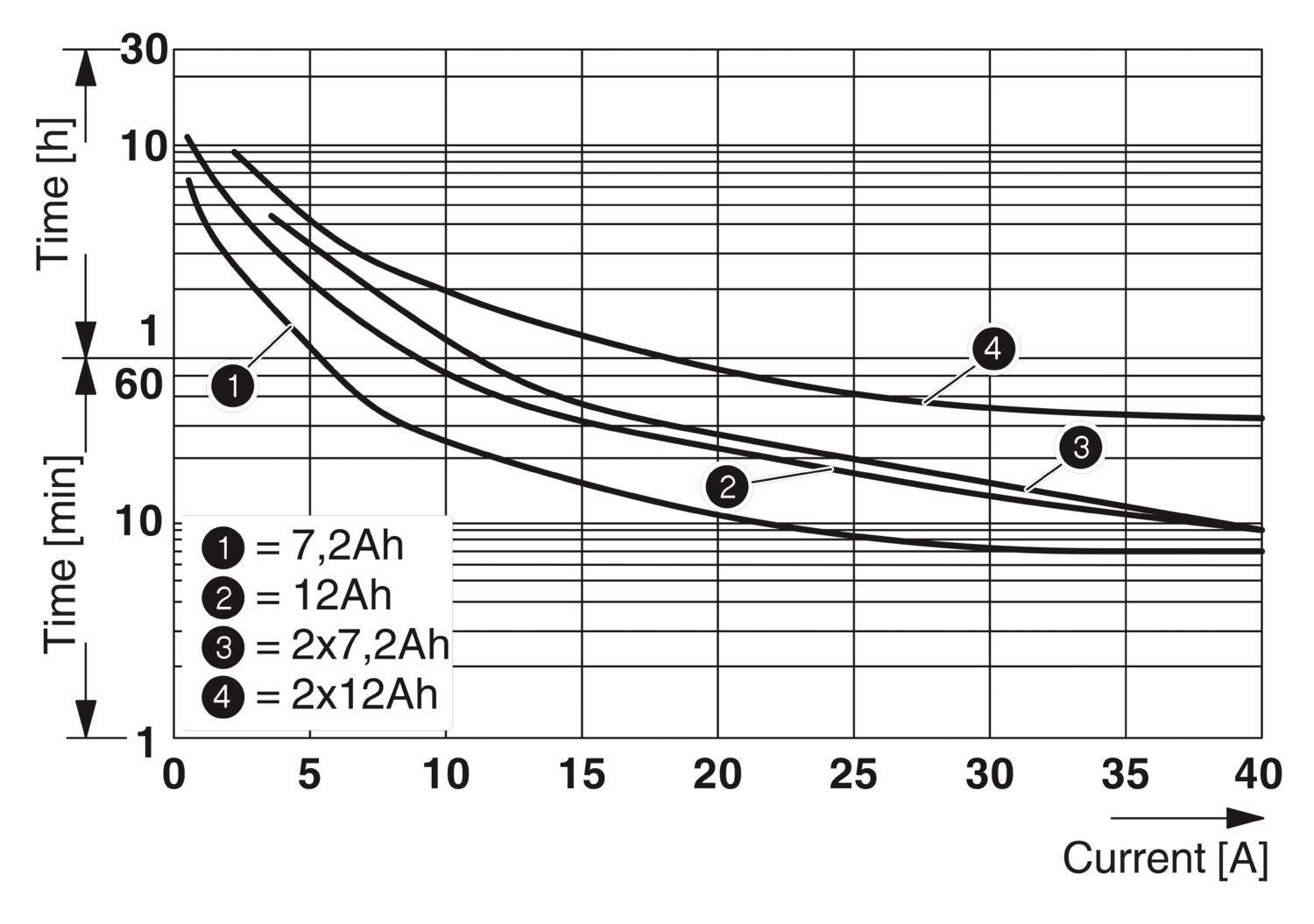

| Tiempo buffer | 5 min (40 A) |
| 9 min (40 A) | |
| Absorción de corriente | aprox. 0,1 A |
| 2,5 A (proceso de carga) | |
| 42,5 A (máx.) | |
| Umbral de activación fijo | < 22 V DC |
| Umbral de activación variable | (UIN - 1 V) / 0,1 s |
| Fusible de entrada | 50 A (Lento, interno) |
| Rendimiento | > 98 % |
| Tensión nominal de salida | 24 V DC (Servicio normal: Uin - 0,5 V DC, servicio de batería: 27,9 hasta 19,2 V DC) |
| Corriente nominal de salida (IN) | 40 A |
| Tiempo de puenteo | 9 min |
| Potencia de salida | 960 W |
| Potencia disipada | 20 W |
| 30 W | |
| Posibilidad de conexión en paralelo | sí, para aumentar el tiempo buffer |
| Posibilidad de conexión en serie | Sí |
| Funcionamiento en red | |
| Tensión nominal de salida | 24 V DC |
| Corriente nominal de salida (IN) | 40 A |
| Funcionamiento a batería | |
| Tensión nominal de salida | 24 V DC |
| Corriente nominal de salida (IN) | 40 A |
| Señal | |
| Descripción de la salida | Power OK |
| Señal: libre de potencial | |
| Descripción de la salida | Alarm |
| Tensión de conmutación máxima | ≤ 30 V AC/DC |
| Corriente de carga constante | ≤ 1 A |
| Señal: libre de potencial | |
| Descripción de la salida | Battery Charge |
| Tensión de conmutación máxima | ≤ 30 V AC/DC |
| Corriente de carga constante | ≤ 1 A |
| Señal: libre de potencial | |
| Descripción de la salida | Battery Mode |
| Tensión de conmutación máxima | ≤ 30 V AC/DC |
| Corriente de carga constante | ≤ 1 A |
| Margen de capacidad nominal | 3,4 Ah ... 12 Ah |
| Vida útil módulo de acumuladores | 6 Años (20 °C) |
| Puesta en servicio a más tardar (sólo acumulador) | 9 Meses (20 °C ... 30 °C) |
| 6 Meses (30 °C ... 40 °C) | |
| Medio de almacenamiento | externo, acumulador 3,4 Ah / 7,2 Ah / 12 Ah |
| Gestión de redes | Sí |
| Entrada | |
| Tipo de conexión | Conexión por tornillo |
| Sección de conductor rígido mín. | 0,5 mm² |
| Sección de conductor rígido máx. | 16 mm² |
| Sección de conductor flexible mín. | 0,5 mm² |
| Sección de conductor flexible máx. | 10 mm² |
| Sección de conductor AWG mín. | 20 |
| Sección de conductor AWG máx. | 6 |
| Longitud de pelado | 10 mm |
| Rosca de tornillo | M4 |
| Salida | |
| Tipo de conexión | Conexión por tornillo |
| Sección de conductor rígido mín. | 0,5 mm² |
| Sección de conductor rígido máx. | 16 mm² |
| Sección de conductor flexible mín. | 0,5 mm² |
| Sección de conductor flexible máx. | 10 mm² |
| Sección de conductor AWG mín. | 20 |
| Sección de conductor AWG máx. | 6 |
| Longitud de pelado | 10 mm |
| Rosca de tornillo | M4 |
| Señal | |
| Sección de conductor rígido mín. | 0,2 mm² |
| Sección de conductor rígido máx. | 4 mm² |
| Sección de conductor flexible mín. | 0,2 mm² |
| Sección de conductor flexible máx. | 2,5 mm² |
| Sección de conductor AWG mín. | 24 |
| Sección de conductor AWG máx. | 12 |
| Rosca de tornillo | M3 |
| Par de apriete mín. | 0,5 Nm |
| Par de apriete máx. | 0,6 Nm |
| Tipo de señalización | LED |
| Indicación de la tensión de servicio | LED verde |
| Salida de señal | |
| Indicación de estado | LED "Power OK" verde |
| Observación acerca de la indicación de estado | Power OK: LED permanentemente encendido |
| Salida de señal: libre de potencial | |
| Indicación de estado | LED (rojo) |
| Observación acerca de la indicación de estado | Alarm: LED permanentemente encendido |
| Salida de señal: libre de potencial | |
| Indicación de estado | LED amarillo intermitente |
| Observación acerca de la indicación de estado | Battery Charge: LED parpadea |
| Salida de señal: libre de potencial | |
| Indicación de estado | LED (amarillo) |
| Observación acerca de la indicación de estado | Battery Mode: LED permanentemente encendido |
| Tensión de aislamiento entrada/salida | 2 kV (Ensayo individual) |
| 4 kV (ensayo de tipo) |
| Tipo de producto | SAI DC |
| MTBF (IEC 61709, SN 29500) | > 500000 h |
| Propiedades de aislamiento | |
| Clase de protección | II (en armario de control cerrado) |
| Anchura | 66 mm |
| Altura | 130 mm |
| Profundidad | 125 mm |
| Medida de montaje | |
| Distancia de montaje derecha/izquierda | 5 mm / 5 mm |
| Distancia de montaje arriba/abajo | 50 mm / 50 mm |
| Montaje alternativo | |
| Anchura | 122 mm |
| Altura | 130 mm |
| Profundidad | 69 mm |
| Tipo de montaje | Montaje sobre carril DIN |
| Indicaciones de montaje | alineable: horizontal 0 mm, vertical 50 mm |
| Posición para el montaje | Carril horizontal NS 35, EN 60715 |
| Material de la carcasa | Metal |
| Ejecución de las carcasas | AluNox (AlMg1) |
| Condiciones ambientales | |
| Índice de protección | IP20 |
| Temperatura ambiente (servicio) | -25 °C ... 70 °C |
| Temperatura ambiente (almacenamiento / transporte) | -40 °C ... 85 °C |
| Humedad del aire máx. admisible (servicio) | 95 % (a 25 °C, sin condensación) |
| Norma - Equipamiento de instalaciones de alta intensidad con aparatos eléctricos | EN 50178/VDE 0160 (PELV) |
| Norma - Seguridad eléctrica | EN 60950-1/VDE 0805 (SELV) |
| EN 61558-2-17 | |
| Norma - Separación segura | DIN VDE 0100-410 |
| Norma de seguridad de transformadores | EN 61558-2-17 |
| Homologación para la construcción naval | DNV GL (EMC A), ABS |
| Homologaciones UL | UL/C-UL Listed UL 508 |
| UL/C-UL Recognized UL 60950-1 |
| Compatibilidad electromagnética | Conformidad con la directiva EMC 2014/30/UE |
| Directiva de baja tensión | Conformidad con la directiva de baja tensión 2014/35/UE |
| Resistencia a interferencias | EN 61000-6-2:2005 |
| Emisión de interferencias | |
| Normas/especificaciones | EN 55011 (EN 55022) |
| Código de artículo | 2866242 |
| Unidad de embalaje | 1 Unidades |
| Cantidad mínima de pedido | 1 Unidades |
| Clave de venta | CMUP43 |
| Clave de producto | CMUP43 |
| Página del catálogo | Página 587 (IF-2009) |
| GTIN | 4017918959715 |
| Peso por unidad (incluido el embalaje) | 1.042,8 g |
| Peso por unidad (sin incluir el embalaje) | 900 g |
| Número de tarifa arancelaria | 85371091 |
| País de origen | CN |
UNSPSC
| UNSPSC 21.0 | 39121011 |
| EU RoHS | |
| Cumple los requisitos de la Directiva RoHS | Sí |
| excepciones, si fueran conocida | 7(a), 7(c)-I |
| China RoHS | |
| Environment friendly use period (EFUP) |
EFUP-25
Encontrará una tabla de declaración RoHS de China relativa al artículo en la zona de descargas del artículo correspondiente, en el apartado "Declaración del fabricante". No se emite ninguna tabla de declaración RoHS de China ni se requiere en ninguno de los artículos con EFUP-E.
|
| EU REACH SVHC | |
| Indicación acerca de la sustancia candidata según REACH (n.º CAS) | Lead (n.º CAS: 7439-92-1) |
