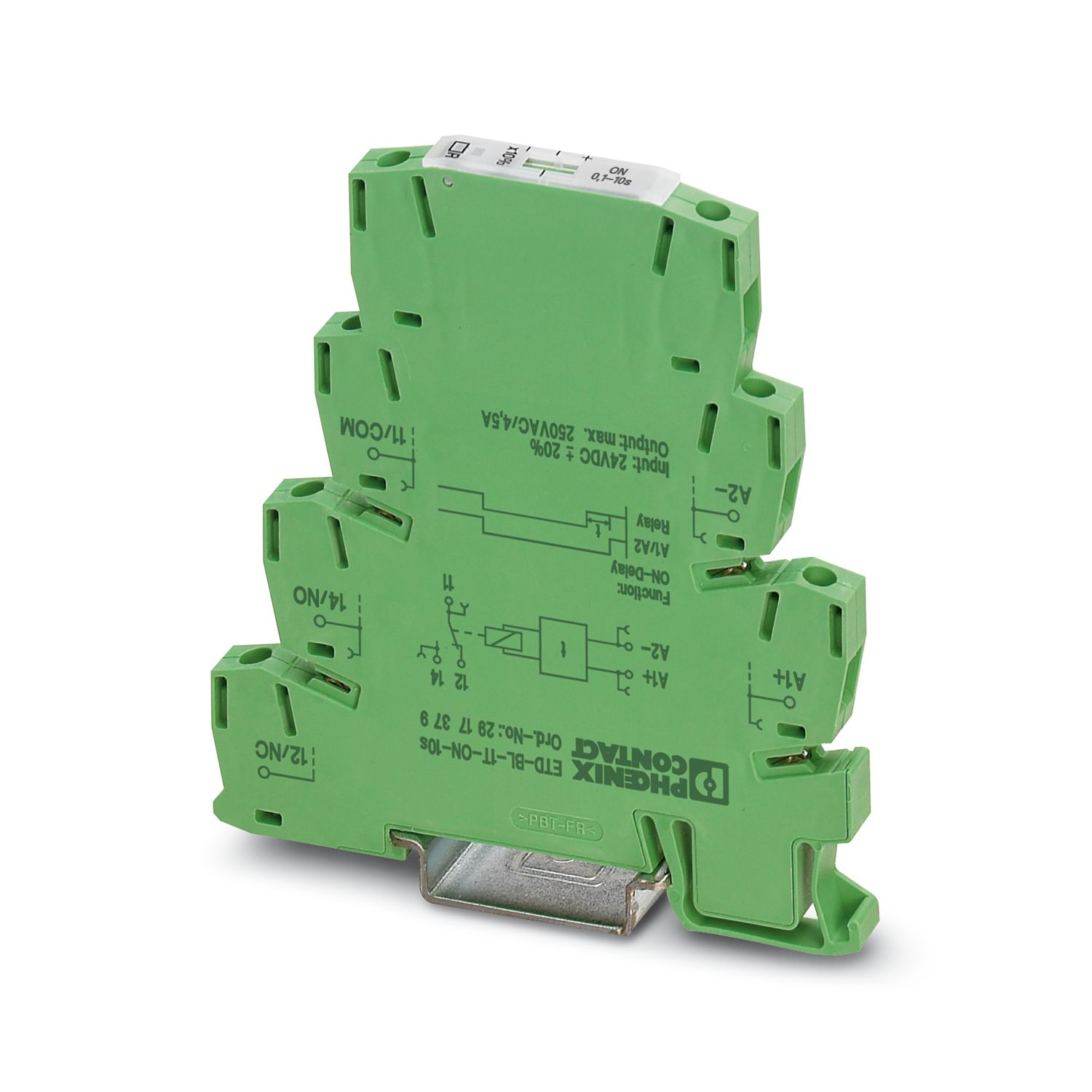

ETD-BL-1T-ON-300MIN-SP - Relé temporizado - 2917560

Relé de tiempo compacto en carcasa de 6,2 mm para el sistema de mando de secuencias de tiempo.
El ajuste de tiempo se efectúa en el lado frontal a través de una rueda moleteada y rotulada que se encuentra hundida para protegerla del ajuste involuntario. El ajuste se efectúa con ayuda de un destornillador (ancho de hoja 2,5 mm).
Los relés de tiempo compactos están disponibles con diferentes márgenes de tiempo, así como con conexión por tornillo, por resorte y Push-in.

Tipo de producto	Relé temporizado
Modo operativo	Tiempo de trabajo 100 %
Vida útil mecánica	aprox. 2x 10⁷ periodicidades de cambio de estado
Propiedades de aislamiento
Aislamiento	Separación segura
Categoría de sobretensión	III
Grado de polución	2

Vida útil eléctrica	aprox. 2x 10⁵ periodicidades de cambio de estado con carga resistiva, 1 000 VA
Tensión de aislamiento de dimensionamiento	300 V AC
Tensión transitoria de dimensionamiento	6 kV

Rango de tensión de entrada	24 V DC (19,2 V DC ... 30 V DC)
Corriente nominal tipo.	15 mA (Relé ON)
Corriente nominal tipo.		7 mA (Relé OFF)
Función	ON: Con retardo de conexión
Margen de ajuste del tiempo	3 min ... 300 min
Precisión de ajuste	≤ 2,5 % (del valor final de escala)
Precisión de repetición	≤ 0,5 % (con valor final del margen de medición)
Control
Longitud de impulso de mando	min. 50 ms

Conmutar
Tipo de conmutación del contacto	1 contacto conmutado sin potencial
Fusible de salida	6,3 A (rápido)

Tipo de conexión	Conexión por resorte
Longitud de pelado	8 mm
Sección de conductor rígido	0,14 mm² ... 2,5 mm²
Sección de conductor flexible	0,14 mm² ... 2,5 mm²
Sección de conductor AWG	26 ... 12

Automatizar

Conexión

Conmutación, medición y supervisión

Rotulación, montaje e instalación

Suministro, carga y protección

ETD-BL-1T-ON-300MIN-SP - Relé temporizado

2917560

Detalles de producto

Productos compatibles

Sus ventajas

Indicación de estado	LED verde (POWER)
Indicación de estado		LED amarillo (relé activo)

Color	verde (RAL 6021)
Clase de inflamabilidad según UL 94	V0
Tipo de material aislante Carcasa	Poliamida PA, autoextinguible

Condiciones ambientales
Índice de protección	IP20
Temperatura ambiente (servicio)	-20 °C ... 65 °C
Temperatura ambiente (almacenamiento / transporte)	-25 °C ... 80 °C
Humedad de aire admisible (servicio)	15 % ... 85 %

ATEX
Marcado	 II 3 G Ex nA nC IIC T4 Gc X
UL, EE. UU. / Canadá
Marcado	UL/C-UL Listed UL 508
GL
Marcado	GL EMC 1 C

Compatibilidad electromagnética	Conformidad con la directiva CEM
Directiva de baja tensión	De conformidad con la directiva NS
Resistencia a interferencias	EN 61000-6-2
Observación	Durante las interferencias pueden producirse ligeras desviaciones.
Emisión de interferencias
Normas/especificaciones	EN 61000-6-4

Indicaciones de montaje	sobre carril normalizado NS 35 conforme a EN 60715
Posición de montaje	discrecional

Código de artículo	2917560
Unidad de embalaje	1 Unidades
Cantidad mínima de pedido	1 Unidades
Nota	Fabricación bajo pedido (sin devolución)
Clave de producto	DK6471
GTIN	4046356367707
Peso por unidad (incluido el embalaje)	50,9 g
Peso por unidad (sin incluir el embalaje)	50,9 g
País de origen	DE

China RoHS
Environment friendly use period (EFUP)	EFUP-50 Encontrará una tabla de declaración RoHS de China relativa al artículo en la zona de descargas del artículo correspondiente, en el apartado "Declaración del fabricante". No se emite ninguna tabla de declaración RoHS de China ni se requiere en ninguno de los artículos con EFUP-E.
EU REACH SVHC
Indicación acerca de la sustancia candidata según REACH (n.º CAS)	Ninguna sustancia con una fracción de masa superior a 0,1 %

Anchura	6,2 mm
Altura	80 mm
Profundidad	86 mm
