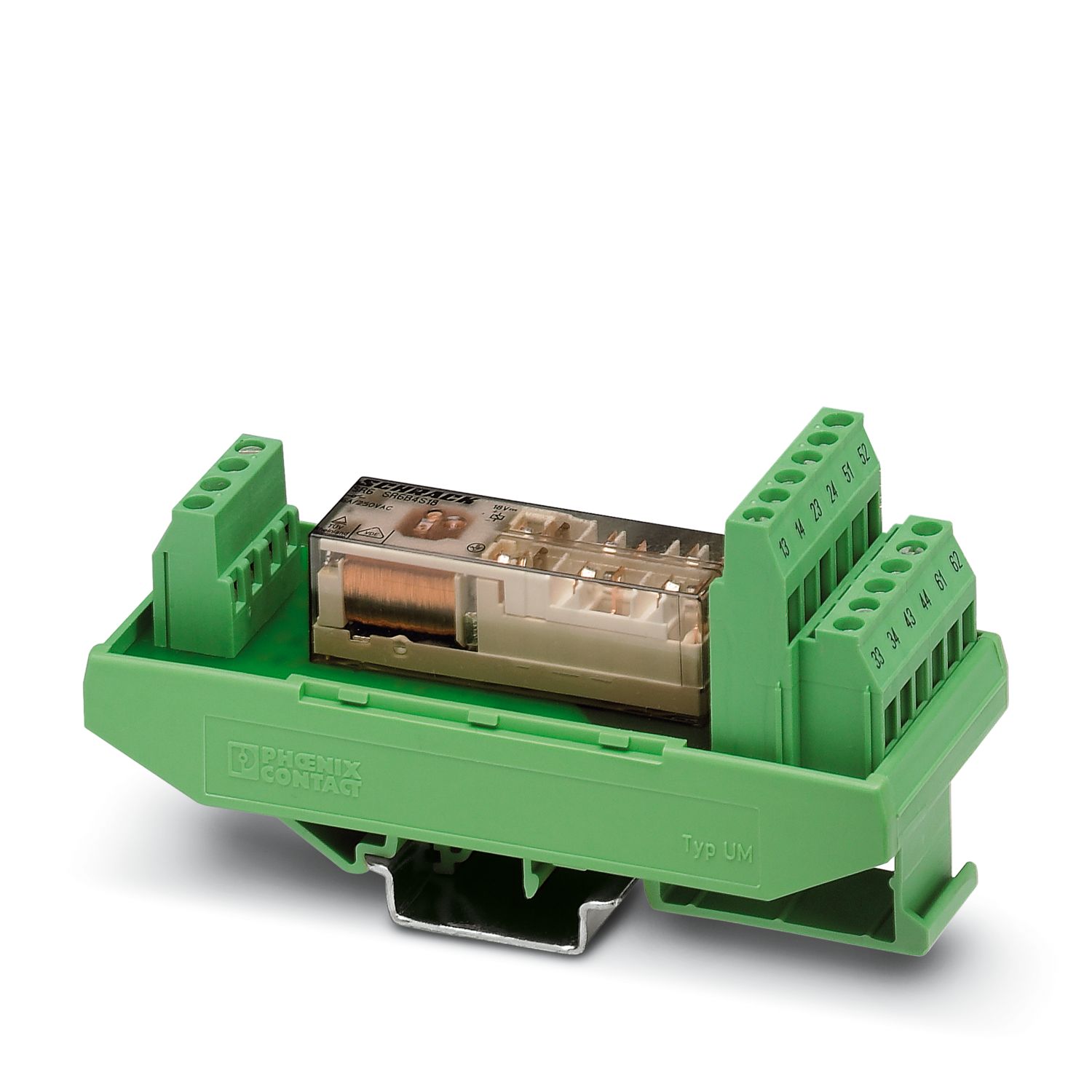

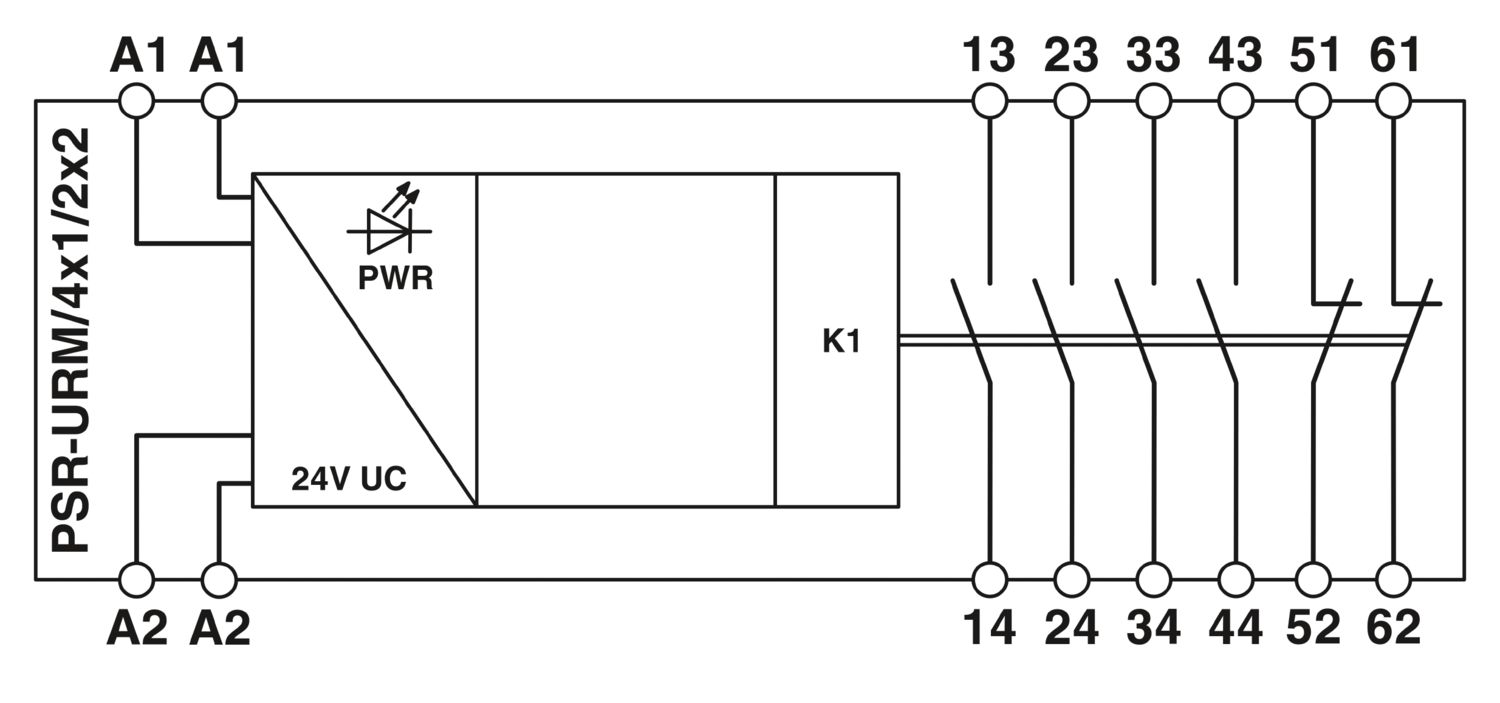

PSR-SCF- 24UC/URM/4X1/2X2 - Relés de acoplamiento - 2981444

Detalles de producto

Datos técnicos

Notas

Nota sobre el uso
Nota sobre la aplicación	Solo para el uso industrial

Propiedades del artículo

Tipo de producto	Relé de acoplamiento
Familia de productos	PSRclassic
Aplicación	Apagado con seguridad
	Alta demanda
	Baja demanda
Activación	1 o 2 canales
Vida útil mecánica	10x 10⁶ operaciones
Tipo de relé	Relé electromecánico con contactos de conducción forzada según IEC/EN 61810-3
Propiedades de aislamiento
Categoría de sobretensiones	III
Grado de polución	2
Tiempos
Tiempo de rearranque	< 1 s (Tiempo de arranque)

Propiedades eléctricas

Potencia disipada máxima con condición nominal	8,71 W (con U_B = 26,4 V DC, U_S = 24 V, I_S = 52 mA, n = 1, I_L² = 72 A², R_contacto = 0,1 )
Tipo de funcionamiento nominal	Tiempo de trabajo 100 %
Tensión de aislamiento de dimensionamiento	250 V
Tensión transitoria de dimensionamiento / aislamiento	Separación segura, aislamiento reforzado de 6 kV entre el circuito de intensidad de entrada (A1/A2) y todos los circuitos de intensidad de salida
	Aislamiento de base de 4 kV entre todos los circuitos de intensidad de salida

Datos de entrada

Generalidades
Tensión de alimentación asignada del circuito de control U_S	24 V AC/DC -20 % / +10 %
Consumo de potencia en U_S	típ. 1,25 W
Corriente de alimentación de control de dimensionamiento I_S	típ. 52 mA
Rango de tensión de entrada	19,2 V AC/DC ... 26,4 V AC/DC
Tiempo típico de excitación con U_s	típ. 10 ms (con activación por A1)
Tiempo típico de apertura	típ. 10 ms (con activación por A1)
Tiempo de recuperación	< 500 ms
Frecuencia de conmutación máxima	0,5 Hz
Indicación de la tensión de servicio	1 LED (verde)

Datos de salida

Tipo de conmutación del contacto	4 circuitos de disparo
Tipo de conmutación del contacto		2 circuitos de acuse de recibo
Material del contacto	AgSnO₂
Tensión de conmutación máxima	230 V AC/DC (Observar la curva de carga)
Tensión mínima de activación	5 V AC/DC
Corriente constante límite	6 A (contacto abierto)
Corriente constante límite		6 A (Contacto cerrado)
Corriente de conexión máxima	6 A
Corriente mínima de cierre	10 mA
Cuadr. Corriente suma	72 A²
Potencia de ruptura (carga óhmica) máxima	144 W (Contacto normalmente abierto, 24 V DC, τ = 0 ms)
		288 W (Contacto normalmente abierto, 48 V DC, τ = 0 ms)
		77 W (Contacto normalmente abierto, 110 V DC, τ = 0 ms)
		88 W (Contacto normalmente abierto, 220 V DC, τ = 0 ms)
Potencia de ruptura (carga inductiva) máxima	48 W (Contacto normalmente abierto, 24 V DC, τ = 40 ms)
		40 W (Contacto normalmente abierto, 48 V DC, τ = 40 ms)
		36 W (Contacto normalmente abierto, 60 V DC, τ = 40 ms)
		35 W (Contacto normalmente abierto, 110 V DC, τ = 40 ms)
		33 W (Contacto normalmente abierto, 220 V DC, τ = 40 ms)
Potencia mín. de conmutación	min. 50 mW
Fusible de salida	10 A gL/gG (contacto abierto)
		4 A gL/gG (Contacto normalmente abierto, para aplicaciones de baja demanda)
		6 A gL/gG (Contacto cerrado)

Datos de conexión

Tecnología de conexión
enchufable	no
Conexión de conductores
Tipo de conexión	Conexión por tornillo
Sección de conductor rígido	0,2 mm² ... 2,5 mm²
Sección de conductor flexible	0,2 mm² ... 2,5 mm²
Sección de cable AWG	24 ... 12
Longitud de pelado	7 mm
Rosca de tornillo	M3
Par de apriete	0,6 Nm

Dimensiones

Anchura	40 mm
Altura	111 mm
Profundidad	55 mm

Datos del material

Color (Carcasa)	verde (RAL 6021)
Material carcasa	PBT

Parámetros

Datos técnicos de seguridad
Categoría de parada	0
Datos técnicos de seguridad: EN ISO 13849
Categoría	1
Performance Level (PL)	c
Datos técnicos de seguridad: IEC 61508 - alta demanda
Safety Integrity Level (SIL)	1
Datos técnicos de seguridad: IEC 61508 - baja demanda
Safety Integrity Level (SIL)	1
Datos técnicos de seguridad
Safety Integrity Level (SIL)	1

Condiciones medioambientales y de vida útil

Condiciones ambientales
Índice de protección	IP20
Grado de protección mínimo del lugar de montaje	IP54
Temperatura ambiente (servicio)	-20 °C ... 55 °C
Temperatura ambiente (almacenamiento / transporte)	-40 °C ... 85 °C
Altura de fijación	≤ 2000 m (a través de NN)
Humedad de aire máx. admisible (almacenamiento/transporte)	75 % (En un valor medio, ocasionalmente 85 %, sin condensación)
Humedad del aire máx. admisible (servicio)	75 % (En un valor medio, ocasionalmente 85 %, sin condensación)
Choque	15g (en caso de carga debida a choque pueden producirse reacciones de contactos con una duración de hasta 2 ms.)
Vibración (en servicio)	10 Hz ... 150 Hz, 2g (En caso de carga debido a vibraciones son posibles reacciones de contactos con una duración de hasta 2 ms.)

Homologaciones

CE
Certificado	Conformidad CE

Montaje

Tipo de montaje	Montaje sobre carril DIN
Posición para el montaje	vertical u horizontal

Datos comerciales

Código de artículo	2981444
Unidad de embalaje	1 Unidades
Cantidad mínima de pedido	1 Unidades
Clave de venta	DNA162
Clave de producto	DNA162
Página del catálogo	Página 247 (C-6-2019)
GTIN	4017918987787
Peso por unidad (incluido el embalaje)	132,8 g
Peso por unidad (sin incluir el embalaje)	132 g
Número de tarifa arancelaria	85364900
País de origen	DE

Clasificaciones

Homologaciones

Environmental product compliance

Productos compatibles

EU RoHS
Cumple los requisitos de la Directiva RoHS	Sí
excepciones, si fueran conocida	7(a), 7(c)-I
China RoHS
Environment friendly use period (EFUP)	EFUP-50 Encontrará una tabla de declaración RoHS de China relativa al artículo en la zona de descargas del artículo correspondiente, en el apartado "Declaración del fabricante". No se emite ninguna tabla de declaración RoHS de China ni se requiere en ninguno de los artículos con EFUP-E.
EU REACH SVHC
Indicación acerca de la sustancia candidata según REACH (n.º CAS)	Lead (n.º CAS: 7439-92-1)
SCIP	d0a72710-ff17-48a1-b7e4-f7e242e59526
