Q 1,5/3L180/13KU-DSI
-
Pasamuros
1670400

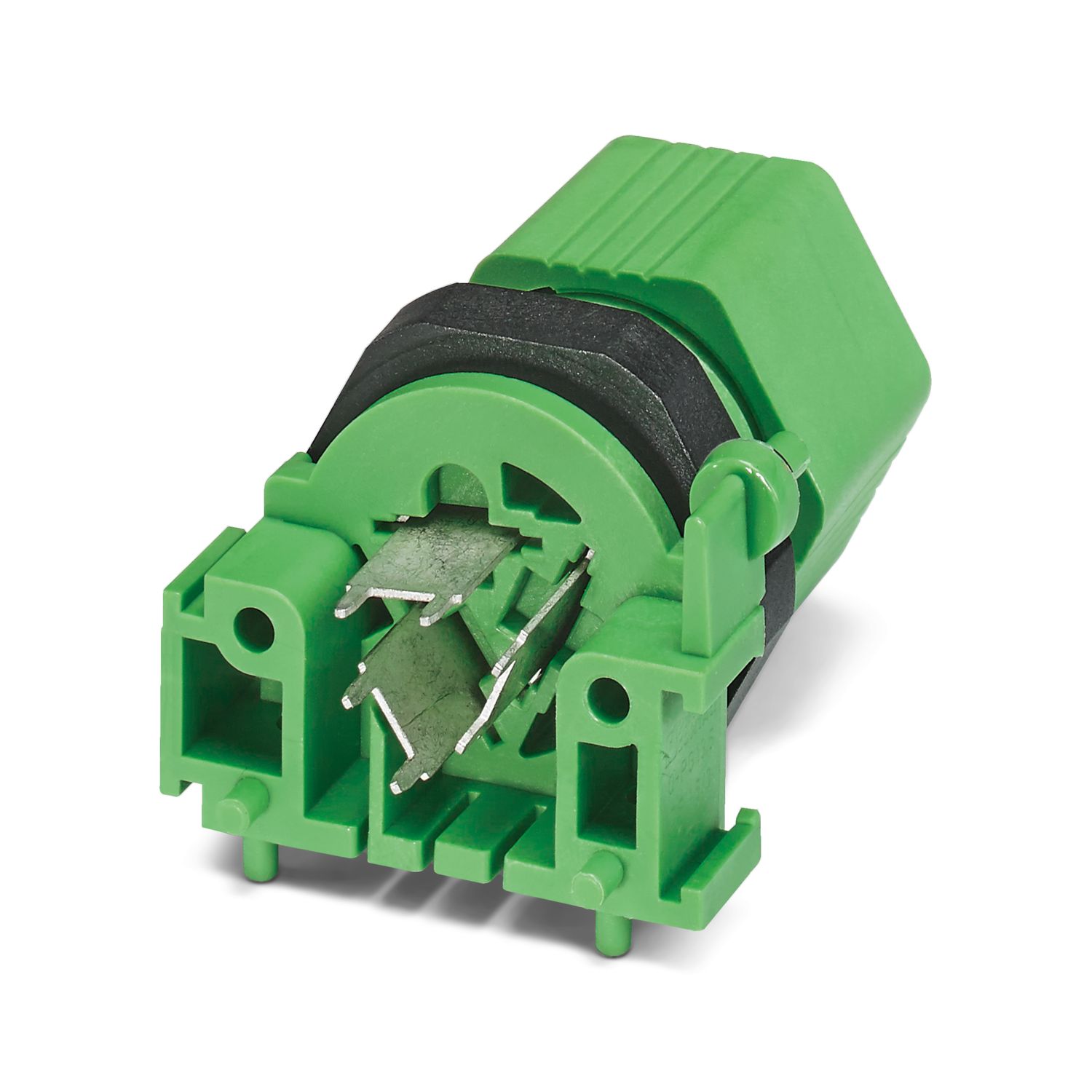

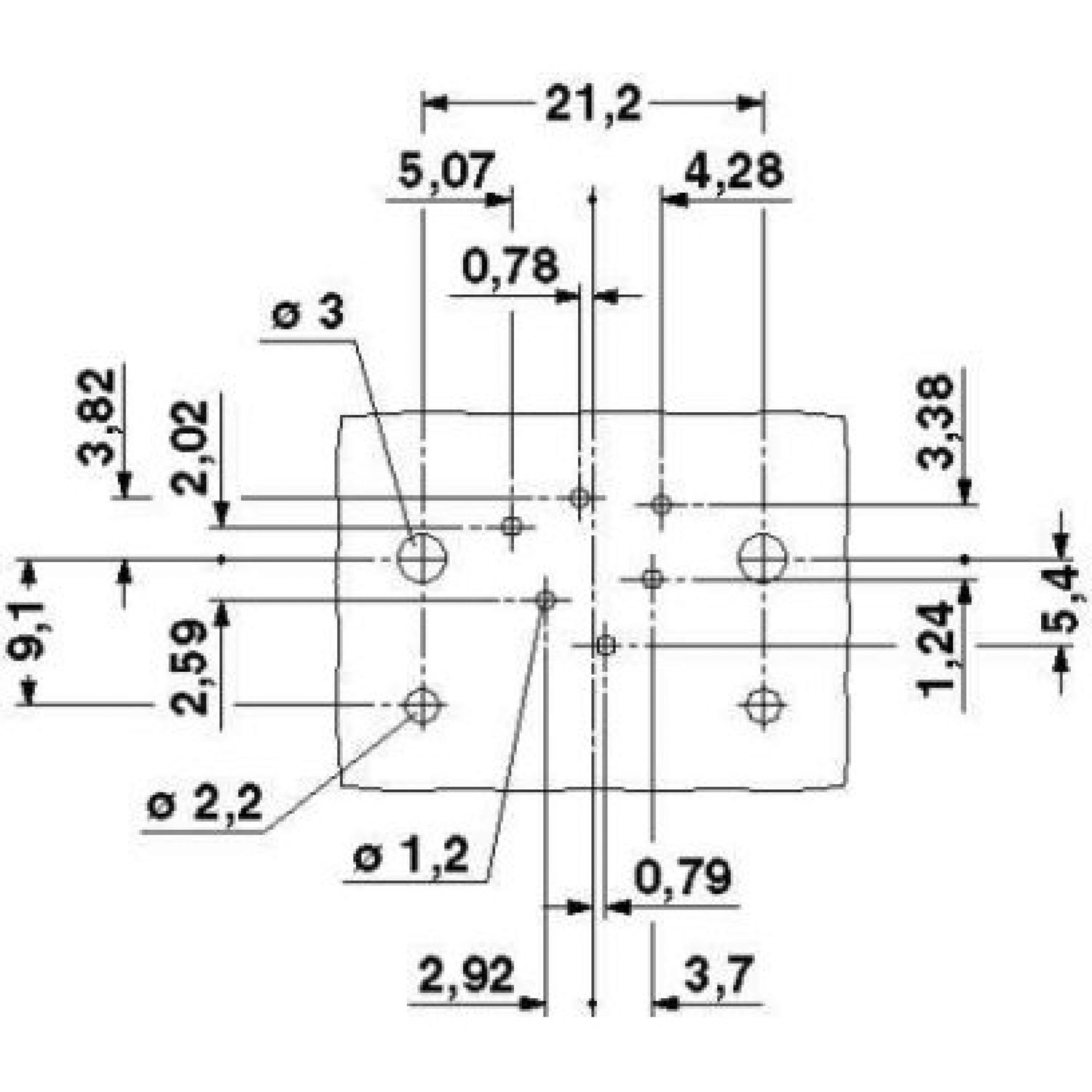

Paso al exterior, para montaje de pared interior, con conexión por soldadura por inmersión, longitud de la patilla de soldar: 3,8 mm, Ø taladro 3 polos = 20,8 mm - 0,3
Detalles de producto

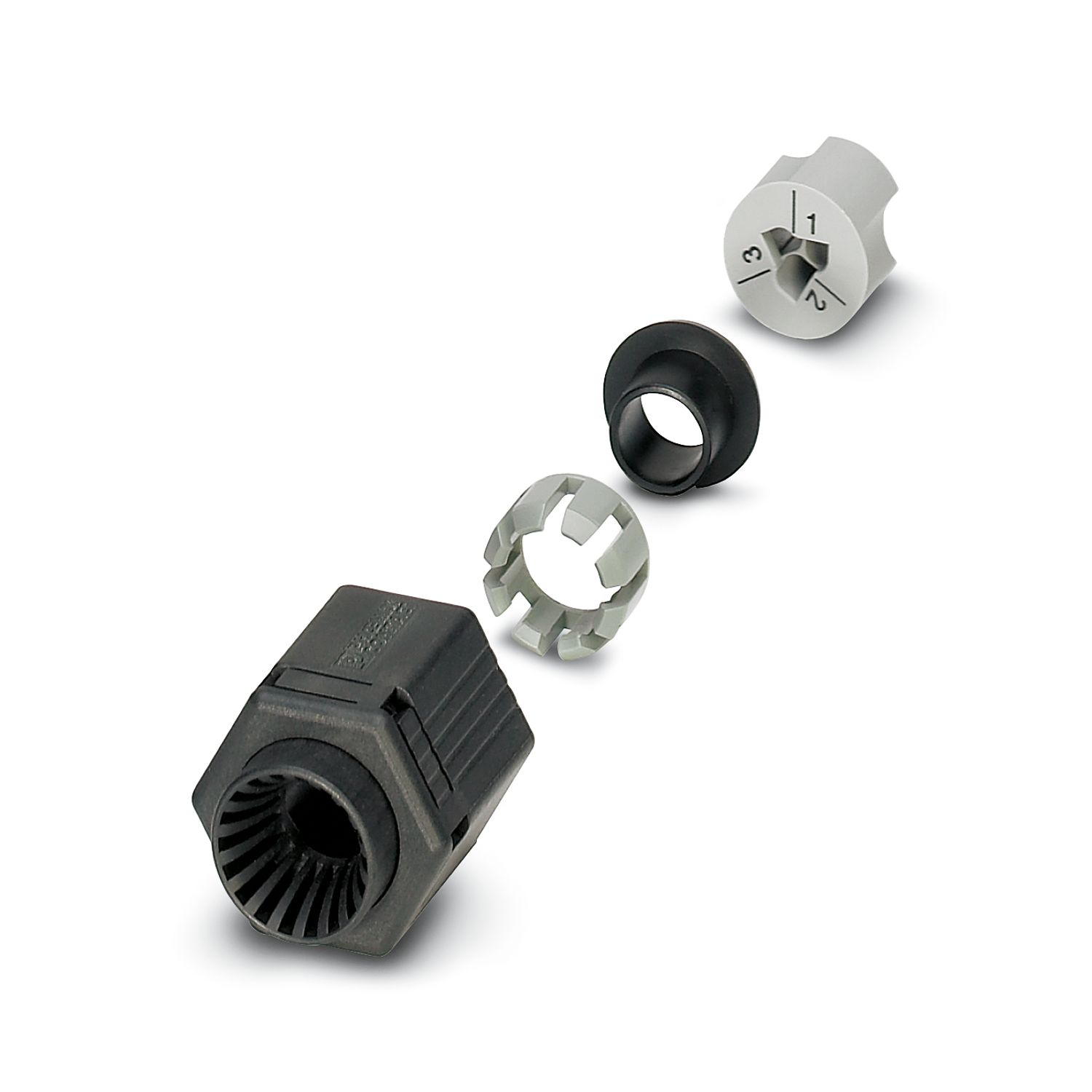

| Tipo de producto | Pasamuros |
| Número de polos | 3 |
| Identificación de polos | 1, 2, 3 |
| Número de conexiones | 3 |
| Número de conexiones por polo | 1 |
| Apantallado | no |
| Propiedades de aislamiento | |
| Categoría de sobretensión | III |
| Grado de polución | 3 |
| Tecnología de conexión | |
| Tipo de conexión En el lado del equipo | Conexión por soldadura por inmersión (Antes de efectuar la soldadura, hay que atornillar el producto con la placa de circuito impreso. Tornillos de fijación autosurcantes según ISO 1481-ST 2,9 x 6,5 C.) |
| Tipo de conexión En el lado del campo | Conexión IDC |
| Ciclos de conexión para cables de igual sección | 10 (Para una conexión repetida hay que intercambiar eventualmente la junta obturadora y la corona) |
| Conexión de conductores | |
| Sección de conexión Flexible | 0,75 mm² ... 1,5 mm² |
| Sección de conexión rígido | 0,75 mm² ... 1 mm² |
| Sección de conexión AWG | 18 ... 16 |
| Par de apriete Tuerca de unión | 2,5 Nm |
| Par de apriete Soporte de contactos | 3,75 Nm |
| Par de apriete Contratuerca | 3,75 Nm |
| Ancho entre caras Tuerca de unión | 24 mm |
| Ancho entre caras Soporte de contactos | 24 mm |

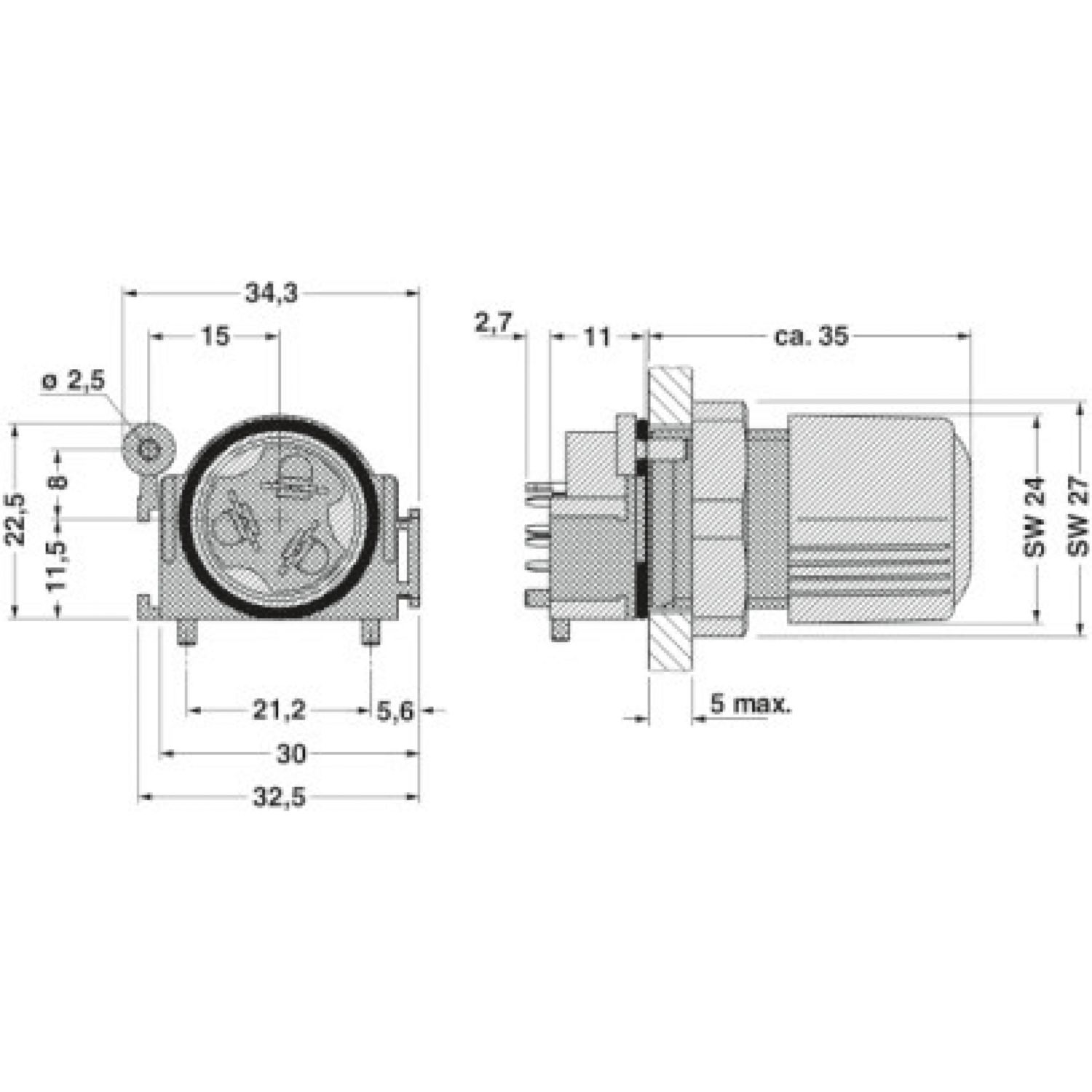

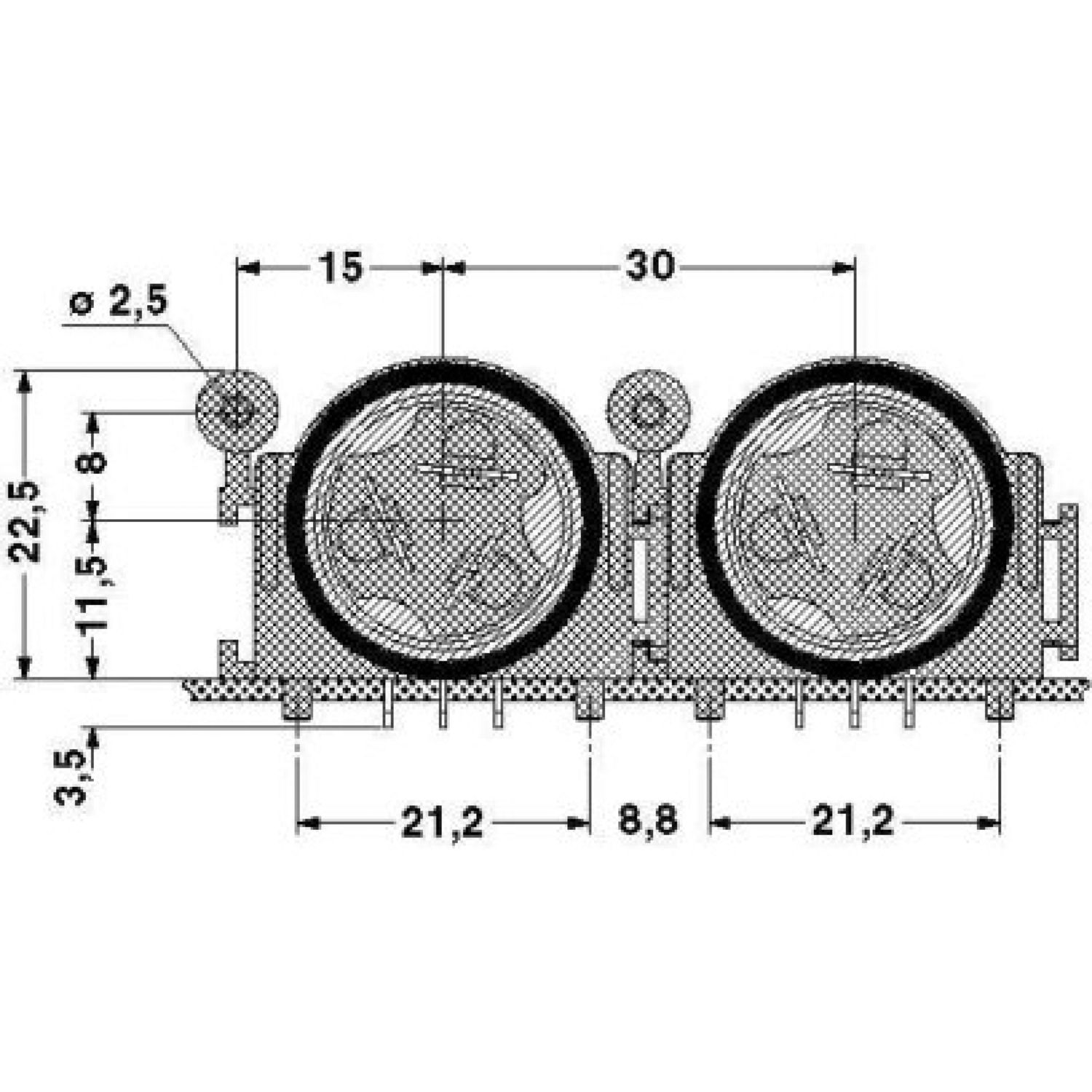

| Esquema de dimensiones |
|
| Anchura | 27 mm |
| Altura | 27 mm |
| Longitud | 46 mm |
| Tensión transitoria de dimensionamiento (III/3) | 6 kV |
| Resistencia de contacto | < 3 mΩ |
| Tensión de dimensionamiento (II/2) | 630 V |
| Tensión de dimensionamiento (III/2) | 320 V |
| Tensión de dimensionamiento (III/3) | 250 V |
| Tensión nominal UN | 250 V AC |
| 250 V DC | |
| Corriente nominal IN | 17,5 A |
| Color (Carcasa) | verde (RAL 6021) |
| Material Carcasa | PA |
| Clase de inflamabilidad según UL 94 | V0 |
| Material Aislamiento de conductor | PVC / PE |
| Material contacto | Aleación de cobre |
| Material superficie del contacto | Niquelado inferior y estañado |
| Material soporte de contactos | PA 6.6 |
| Construcción del conductor según VDE 0295 / diámetro mínimo de hilos | VDE 0295 cl.2-5, diámetro mín. de hilo 0,2 mm |
| Diámetro de conductor incl. aislamiento | >= 3 mm |
| Identificación de polos | 1, 2, 3 |
| Tipo de montaje | Montaje frontal Pg13 |
| Indicaciones de montaje | Al volver a conectar el conductor, éste debe cortarse por encima del último punto de contacto. Los componentes QUICKON deben accionarse sólo sin carga/tensión. |
| Condiciones ambientales | |
| Índice de protección | IP65 |
| IP67 | |
| Resistencia a los golpes | IK07 |
| Temperatura ambiente (servicio) | -25 °C ... 80 °C |
| -25 °C ... 50 °C (Para conexión de cables. Deben considerarse igualmente las indicaciones del fabricante de cables.) | |
| Temperatura para conexión de cables | -5 °C ... 50 °C |
Sus ventajas
Sumamente robusto: carcasas en los grados de protección IP65/IP67 para un amplio campo de aplicación
