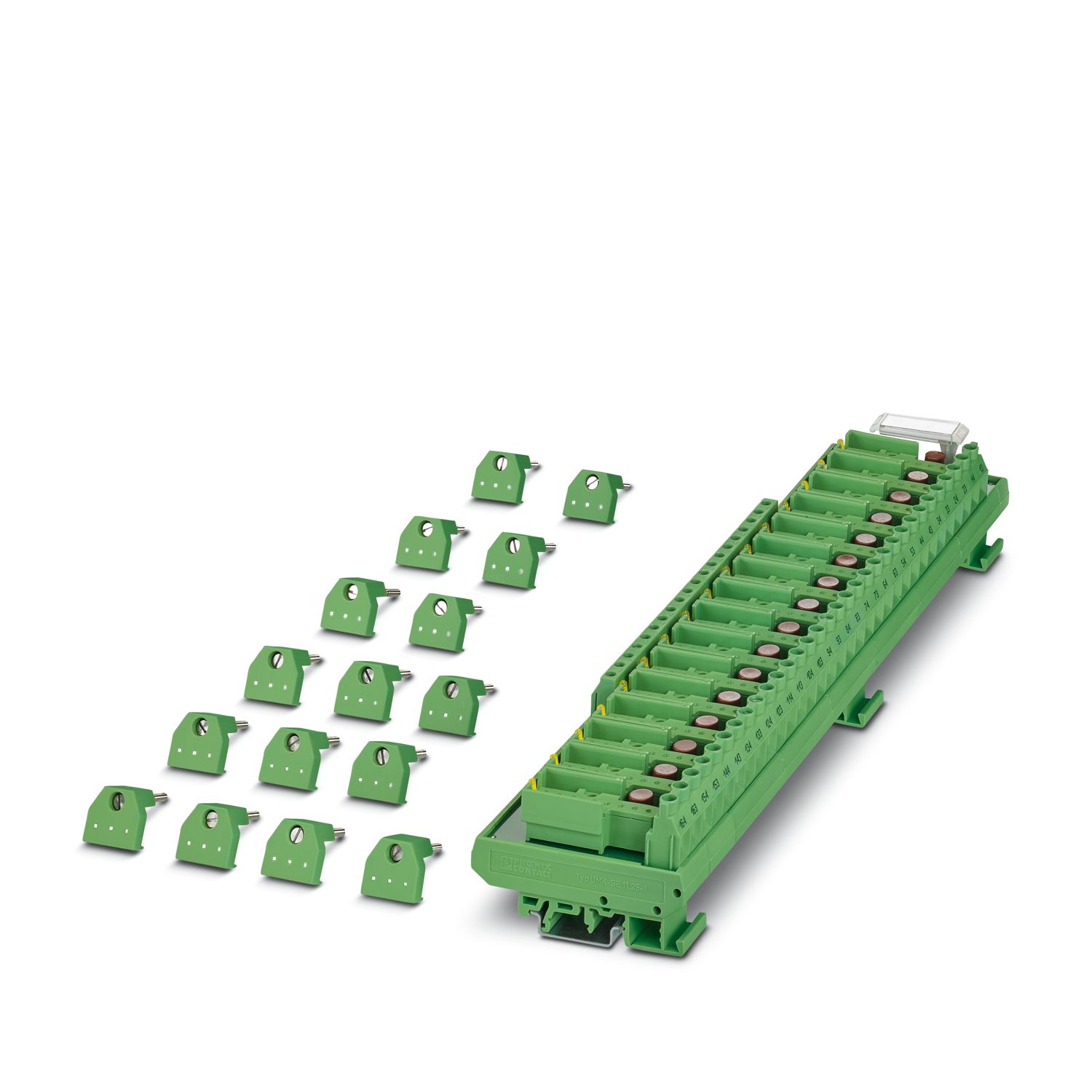

UMK-16 OM-R/MF/MKDS
-
Módulo optoacoplador
2972770
Módulo de interfaz, con zócalo enchufable para 16 relés de estado sólido, con gancho de fijación, con conexión por tornillo, con indicación luminosa y fusible, con lógica de mando de conexión a negativo
Este producto precisa otros productos para su funcionamiento.
Accesorios necesarios
Detalles de producto
| Tipo de producto | Módulo de relés multicanal estado sólido |
| Número de canales | 16 |
| Dotación posible | Módulos E/S digitales |
| Con dotación | no |
| Rango de tensión de entrada | 4 V ... 32 V |
| Corriente de entrada típica a UN | 30 mA (En función del optoacoplador) |
| Indicación de estado/canal | LED amarillo |
| Dotación posible | Módulos E/S digitales |
| Conmutar | |
| Corriente constante límite | 4 A (En función del optoacoplador) |
| Tensión nominal de alimentación | 250 V |
| Detección de fallos (rotura de conductor/cortocircuito) | no |
| Entrada | |
| Tipo de conexión | Conexión por tornillo |
| Longitud de pelado | 8 mm |
| Rosca de tornillo | M3 |
| Número de conexiones | 2 |
| Número de polos | 20 |
| Sección de conductor rígido | 0,2 mm² ... 4 mm² |
| Sección de conductor flexible | 0,2 mm² ... 2,5 mm² |
| Sección de conductor AWG | 24 ... 12 |
| Salida | |
| Tipo de conexión | Conexión por tornillo |
| Longitud de pelado | 8 mm |
| Rosca de tornillo | M3 |
| Número de conexiones | 32 |
| Número de polos | 3 |
| Sección de conductor rígido | 0,2 mm² ... 6 mm² |
| Sección de conductor flexible | 0,2 mm² ... 4 mm² |
| Sección de conductor AWG | 24 ... 10 |
| Indicación de estado disponible | sí |
| Esquema de dimensiones |
|
| Anchura | 326,5 mm |
| Altura | 77 mm |
| Profundidad | 72 mm |
| Color | verde (RAL 6021) |
| Tipo de material aislante Carcasa | PVC, elemento lateral PA sin reforzar |
| Condiciones ambientales | |
| Temperatura ambiente (servicio) | -20 °C ... 50 °C |
| Temperatura ambiente (almacenamiento / transporte) | -20 °C ... 70 °C |
| Normas/especificaciones | DIN VDE 0110b, gr. C para 250 V AC |
| DIN VDE 0160 (en partes relevantes) |
| Tipo de montaje | Montaje sobre carril DIN |
| Indicaciones de montaje | Alineables sin separación |
| Posición para el montaje | discrecional |
Sus ventajas
Indicación de estado
Fusible integrado para protección de línea
Posibilidad de equipamiento con relés de estado sólido o módulos de E/S
