La electrónica de potencia de alta eficiencia para montaje en rack de Phoenix Contact le ofrece una alta seguridad de la inversión. Permite el funcionamiento rentable de su infraestructura de recarga DC para la carga rápida de vehículos eléctricos. El sistema modular y ampliable está optimizado para la carga DC con altas tensiones y corrientes. Se puede facilitar una potencia de carga de hasta 360 kW por cada armario de sistema.
CHARX PS-M2/825DC/1000DC/30KW
-
Módulo de potencia DC
1296467
CHARX power basic, Módulo de carga rápida para el montaje de postes de carga DC, Montaje en rack de 19", salida: 30 V DC...1000 V DC / 0 A...100 A

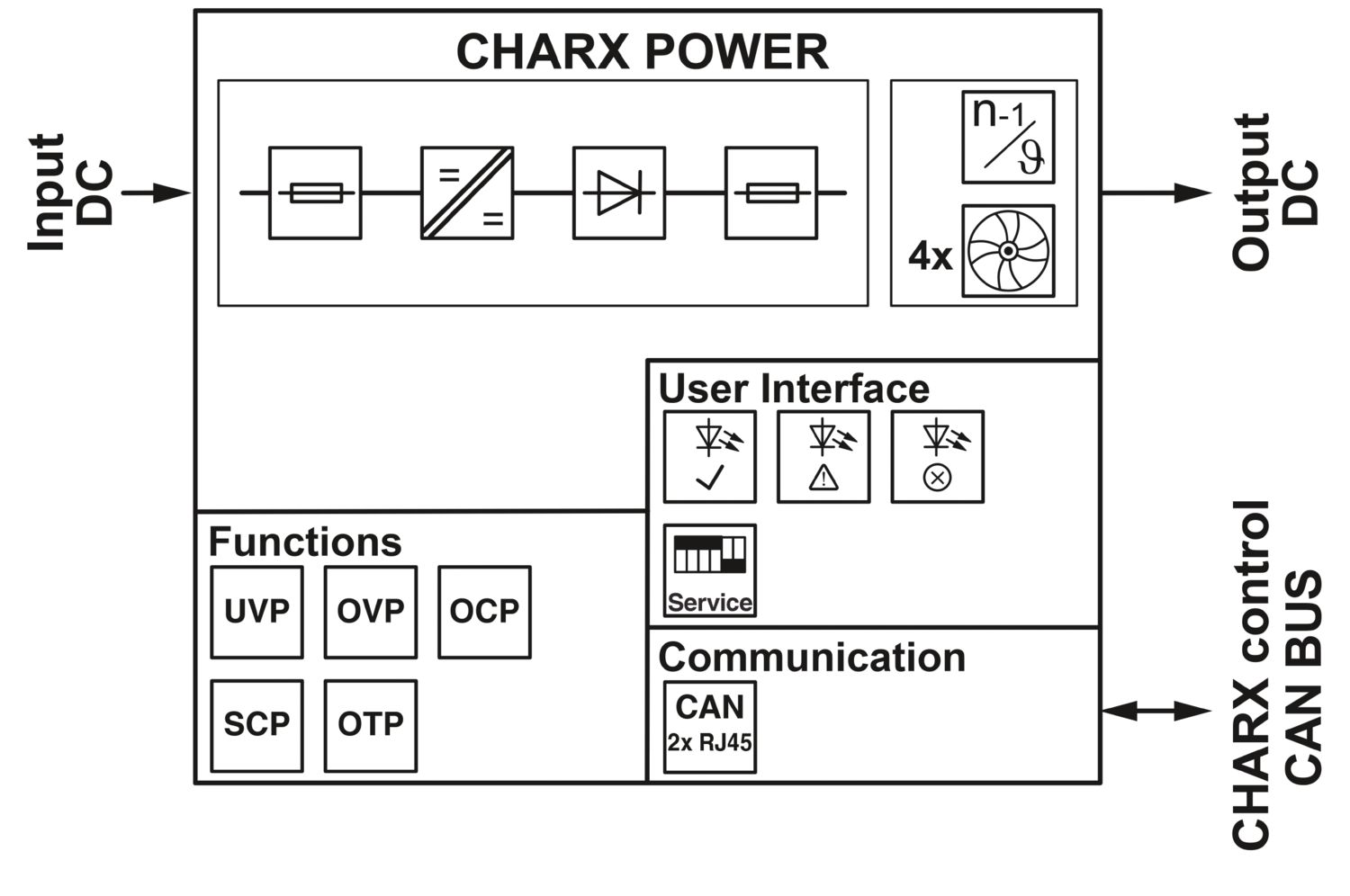

Detalles de producto
| Digital | |
| Potencia nominal absorbida | 31577 VA |
| Funcionamiento DC | |
| Rango de tensión de entrada | 300 V DC ... 825 V DC |
| Derating | < 650 V DC ... 300 V DC (46 W/V) |
| Margen de tensión nominal de entrada | 650 V DC ... 825 V DC |
| Corriente de entrada | 48 A (650 V DC) |
| 38 A (825 V DC) | |
| Limitación de tensión de la corriente de cierre | < 60 A |
| Resistencia de aislamiento | > 10 MΩ |
| Estructura de la red | Red de corriente continua (DC±, PE) |
| Modo MPPT | |
| Rango de tensión de entrada | 300 V DC ... 740 V DC |
| Margen de tensión nominal de entrada | 650 V DC ... 740 V DC |
| Tensión de arranque | min. 375 V DC |
| Absorción de corriente | < 50 A (650 V DC) |
| Rendimiento | > 99,5 % (>5 kW) |
| Rendimiento | > 95 % (POut >50 %) |
| Gama de tensión de salida | 30 V DC ... 1000 V DC |
| Rango de corriente de salida | 0 A ... 100 A |
| Potencia nominal | 30 kW |
| Potencia disipada en standby | < 14 W |
| Protección contra sobretensión en la salida (OVP) | > 1040 V DC |

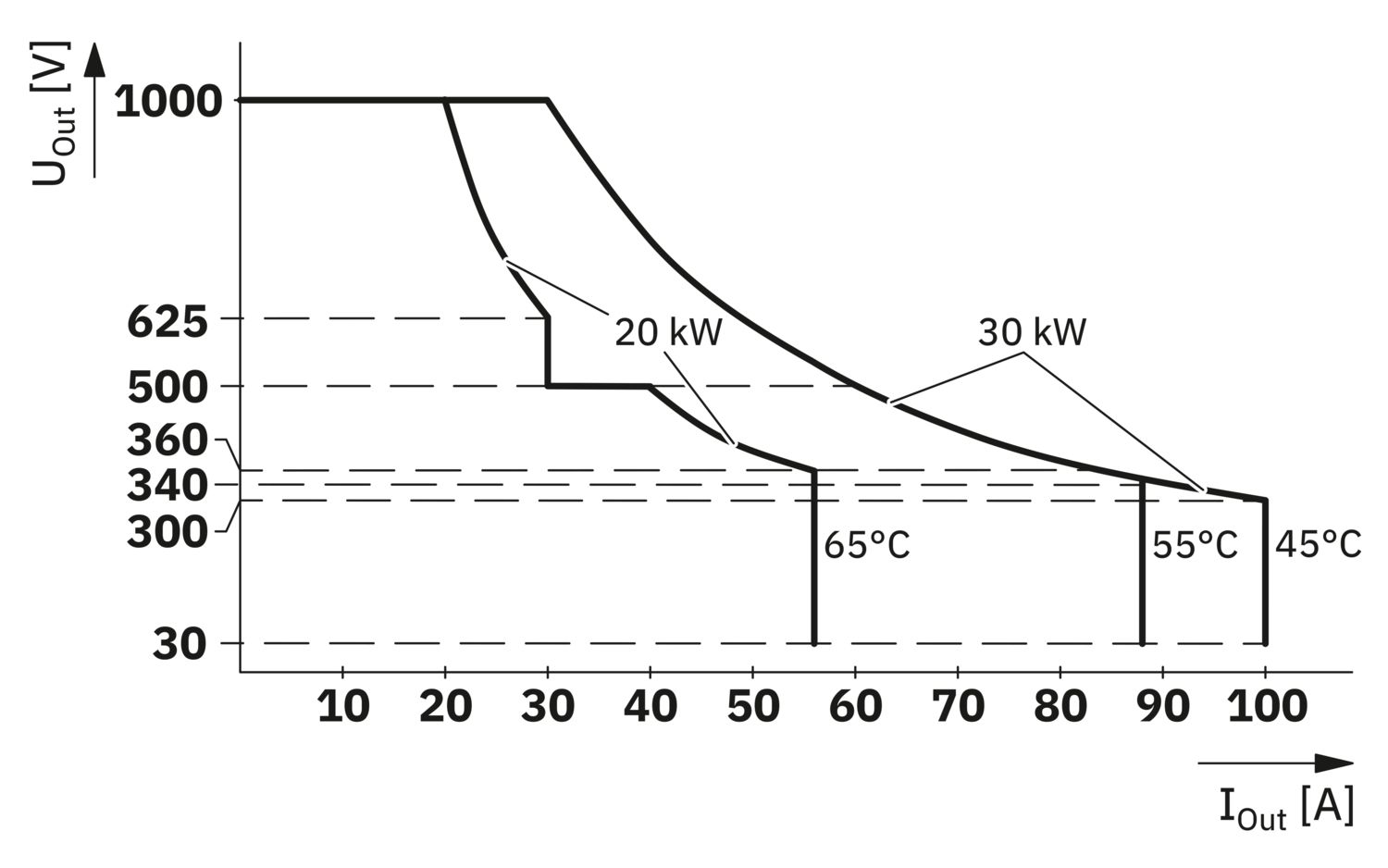

| Derating | > 55 °C (3,2 A/K) |
| > 55 °C (1 kW/K) | |
| Desviación de regulación | < 0,5 % (Divergencia de tensión modificación de la carga estática 20 % ... 100 %) |
| < 1 % (Divergencia de corriente modificación de la carga estática 20 % ... 100 %) | |
| ± 0,2 % (Modificación de la tensión de entrada ±20 %) | |
| Retardo para conexión | < 8 s |
| Comportamiento de rebasamiento | ± 3 % (Proceso de conexión) |
| Entrada | |
| Denominación | Entrada |
| Marcado | DC IN: + / - / PE |
| Conexión de conductores | |
| Tipo de conexión | Conexión push-in |
| rígido | 1,5 mm² ... 16 mm² |
| 10 mm² (recomendado) | |
| flexible | 1,5 mm² ... 16 mm² |
| 10 mm² (recomendado) | |
| rígido (AWG) | 15 ... 5 (Cu) |
| 7 (recomendado) | |
| AWG | 7 |
| Longitud de pelado | 18 mm (rígido/flexible) |
| Salida | |
| Denominación | Salida |
| Marcado | DC OUT: + / - |
| Conexión de conductores | |
| Tipo de conexión | Conexión por palanca articulada T-LOX |
| rígido | 10 mm² ... 50 mm² |
| 25 mm² (recomendado) | |
| flexible | 16 mm² ... 50 mm² |
| 25 mm² (recomendado) | |
| rígido (AWG) | 8 ... 0 (Cu) |
| 4 (recomendado) | |
| AWG | 3 |
| Longitud de pelado | 20 mm (10 mm² ... 25 mm² = 18 mm, 35 mm² ... 50 mm² = 20 mm) |
| CAN-Bus | |
| Interfaz | Bus CAN |
| Número de interfaces | 1 |
| Tipo de conexión | 2x RJ45 |
| Protocolos soportados | CAN 2.0B |
| Bloqueo | Ganchos de fijación |
| Física de transmisión | Por cable |
| Topología | Daisy Chain |
| Velocidad de transmisión | 125 kBit/s (Por defecto) |
| 500 kBit/s | |
| Longitud de transmisión | máx. 20 m |
| Resistencia de cierre | 120 Ω (Terminar participante final) |
| Número de módulos de potencia como participantes de bus CAN | máx. 48 |

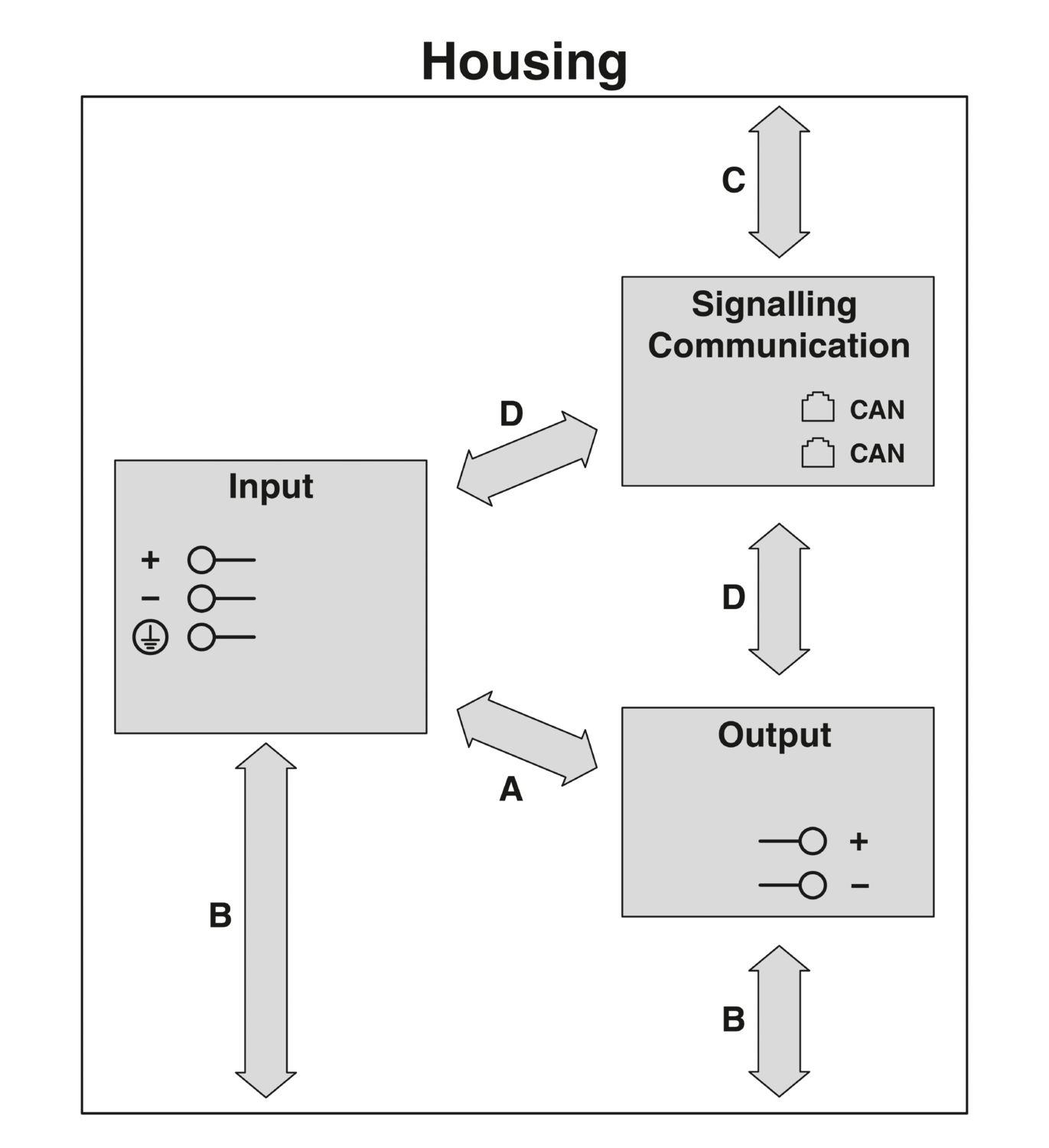

| Separación galvánica entre la entrada y la salida | sí |
| Tensión de aislamiento entrada/salida | 2121 V DC |
| Tensión de aislamiento entrada, salida/carcasa | 2121 V DC |
| Tensión de aislamiento de entrada, salida/señal, comunicación | 4242 V DC |
| Tensión de aislamiento de señal, comunicación/carcasa | 707 V DC |
| Tipo de producto | Módulo de potencia DC |
| Familia de productos | CHARX power basic |
| MTBF (IEC 61709, SN 29500) | > 300000 h |
| Vida útil | 90000 h (40 °C, condensadores de electrolitos) |
| 70000 h (40 °C, ventilador) | |
| Ventiladores internos | sí |

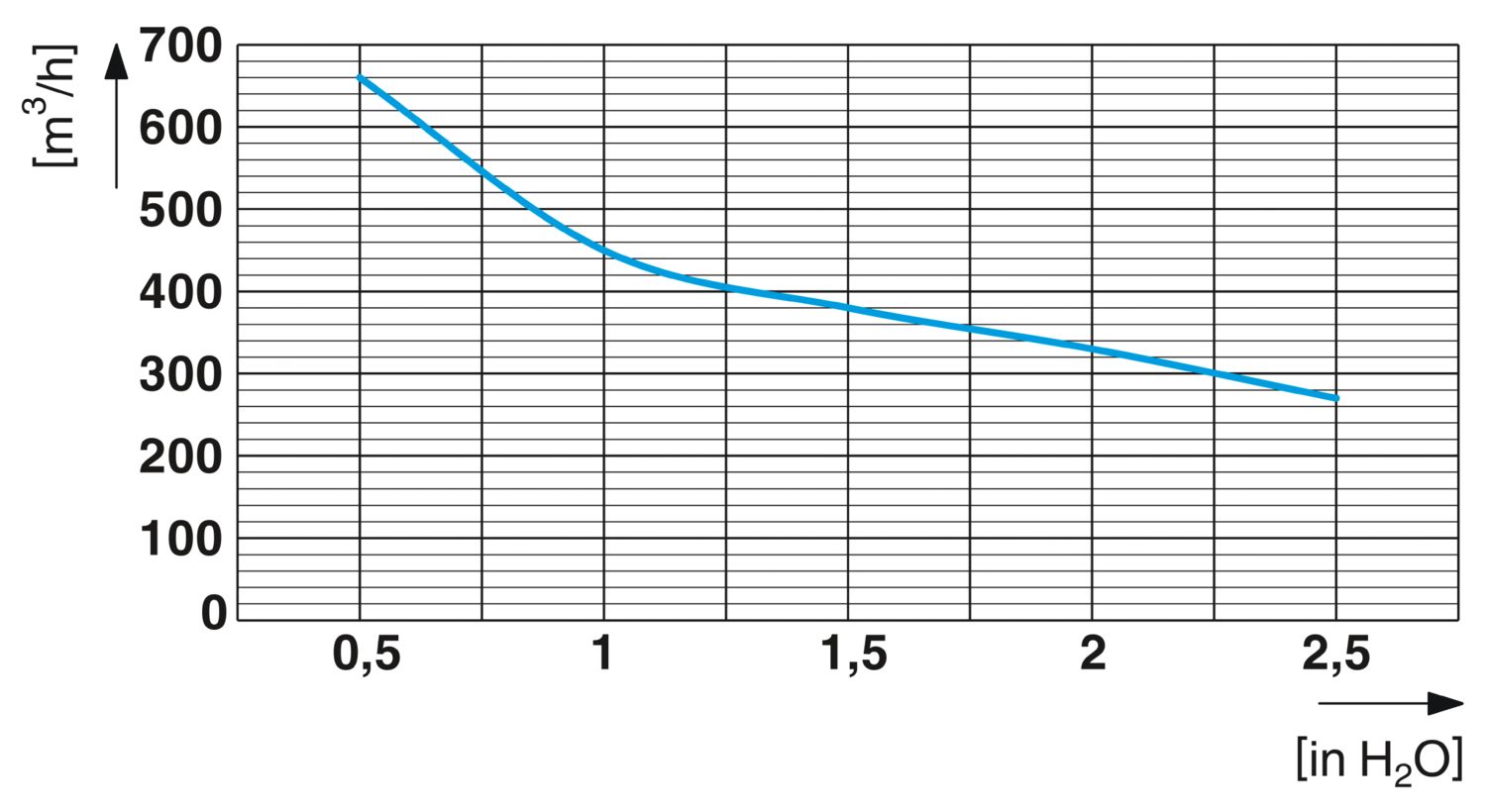

| Dirección de la corriente de aire | de delante hacia atrás |
| Propiedades de aislamiento | |
| Clase de protección | I |
| Grado de polución | 2 |
| Dimensiones del artículo | |
| Anchura | 483 mm |
| Altura | 134 mm |
| Profundidad | 550 mm |

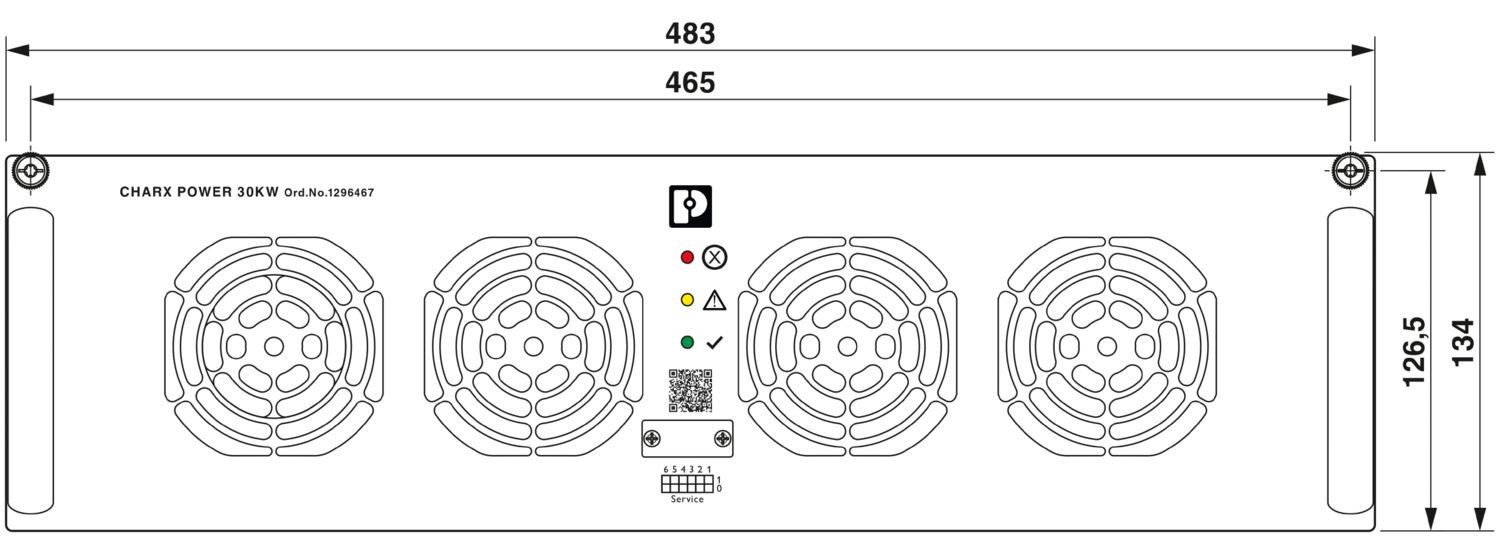

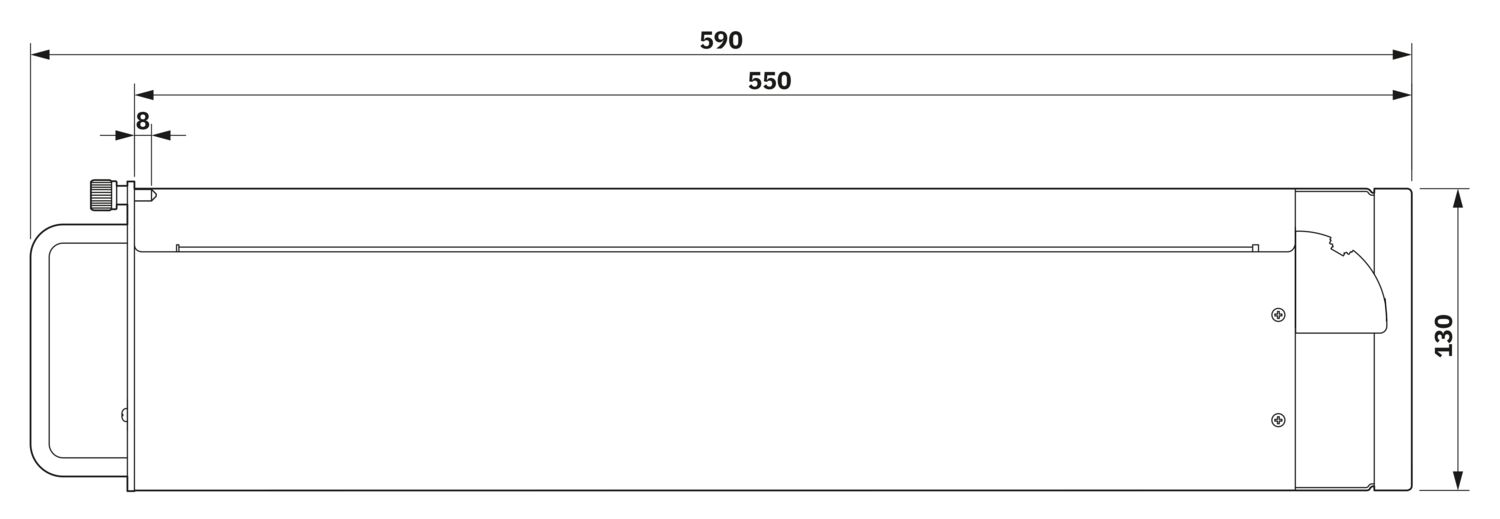

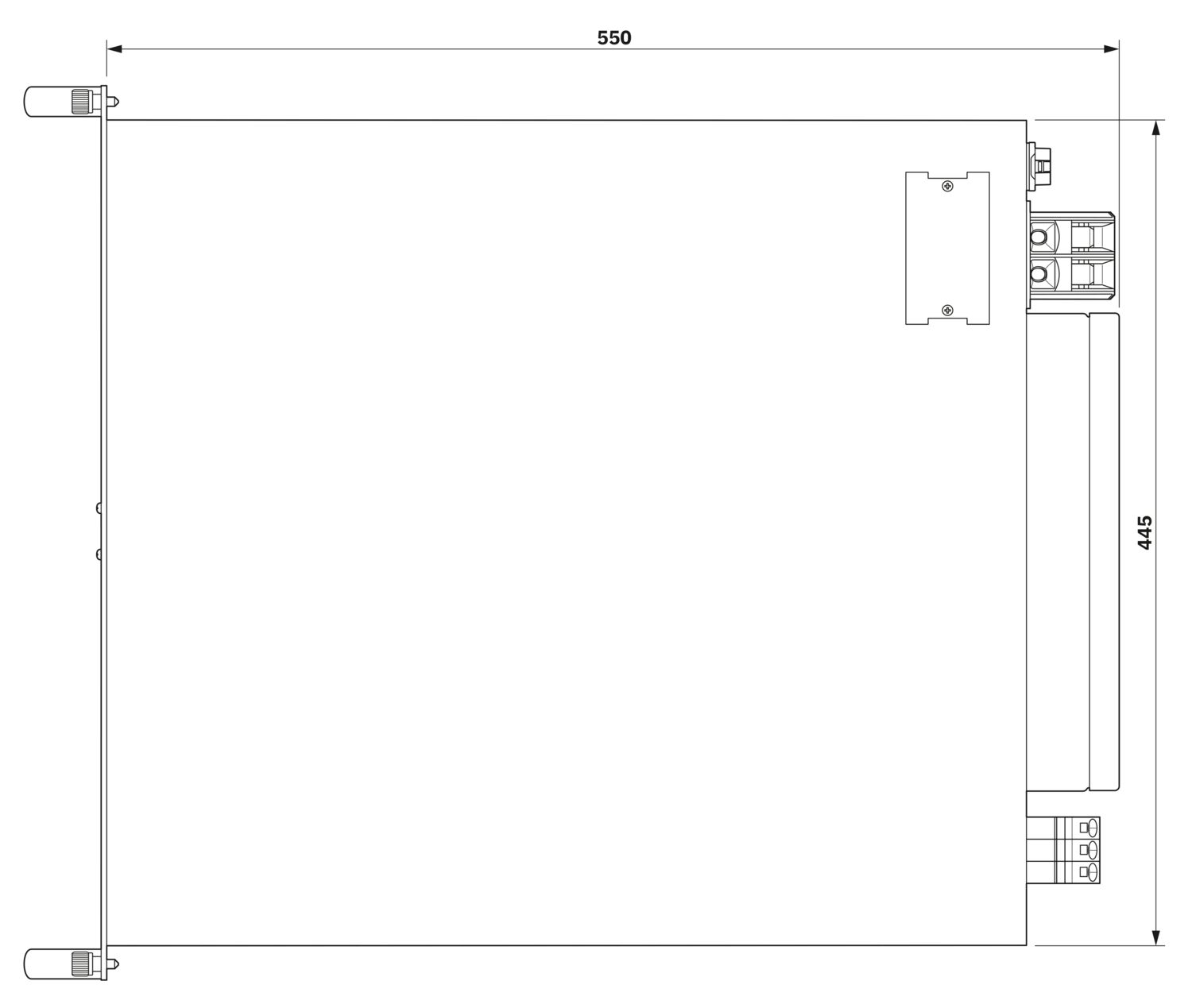

| Esquema de dimensiones |
|
| Unidad rack | 3 HE |
| Tipo de montaje | Montaje en rack de 19" |
| Material carcasa | Aleación de Zn-Al |
| Condiciones ambientales | |
| Índice de protección | IP20 |
| Temperatura ambiente (servicio) | -40 °C ... 70 °C |
| Temperatura ambiente (almacenamiento / transporte) | -40 °C ... 70 °C |
| Protección contra temperatura excesiva (OTP) | > 75 °C |

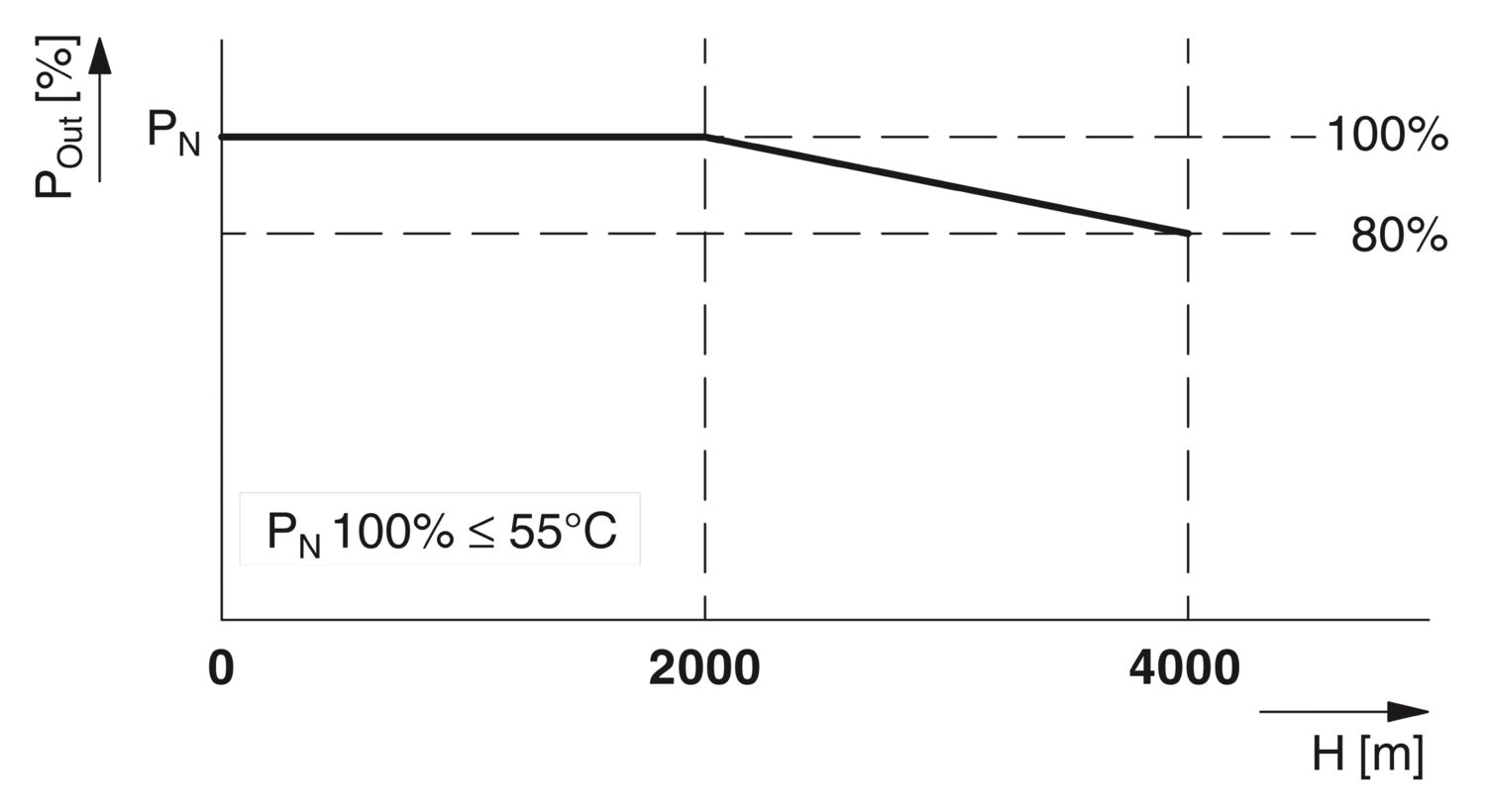

| Altura de fijación | ≤ 4000 m (Derating > 2000 m: 10 % / 1000 m) |
| Humedad de aire admisible (servicio) | ≤ 95 % (sin condensación) |
| Nivel de ruido | < 60 dB (1 m) |
| Categoría de sobretensión | |
| IEC 60664-1 | II |
| Sistema conductivo de carga para vehículos eléctricos. Parte 1: Requisitos generales. | |
| Denominación de norma | Sistemas de carga conductivos para vehículos eléctricos; parte 1: Requisitos generales |
| Normas/disposiciones | IEC 61851-1 |
| Sistema conductivo de carga para vehículos eléctricos. Parte 21-2: Requisitos de CEM para el cargador externo del vehículo eléctrico. | |
| Denominación de norma | Sistemas de carga conductivos para vehículos eléctricos; parte 21-2: Requisitos CEM de los sistemas de carga externos para vehículos eléctricos |
| Normas/disposiciones | IEC 61851-21-2 (clase B) |
| Sistema conductivo de carga para vehículos eléctricos. Parte 23: Estación de carga en corriente continua para vehículos eléctricos. | |
| Denominación de norma | Sistemas de carga conductivos para vehículos eléctricos, parte 23: dispositivos de alimentación de corriente continua para vehículos eléctricos |
| Normas/disposiciones | IEC 61851-23 |
| Standard for Safety for Electric Vehicle (EV) Charging System Equipment | |
| Denominación de norma | Standard for Safefy for Electric Vehicle (EV) Charging System Equipment |
| Normas/disposiciones | ANSI/UL 2202 |
| Requisitos CEM de emisión de interferencias | EN 61000-6-3 |
| Requisitos CEM de inmunidad a interferencias | EN 61000-6-2 |
TÜV SÜD Type tested
ID de homologación: N8A 029429 0025| Tensión nominal UN | Corriente nominal IN | Sección AWG | Sección mm2 | |
|---|---|---|---|---|
| 125 V | - 1,5 |
EAC
ID de homologación: RU*DE*01.B.85589/21EU-Type Examination Certificate
ID de homologación: E8A 029429 0046TÜV SÜD Type tested
ID de homologación: B 029429 0024TÜV Rheinland
ID de homologación: CU 72303251 01
Sus ventajas
Costes de instalación bajos gracias a Plug & Play y funcionamiento eficiente con un alto grado de efectividad
Diseño innovador y compacto y alta densidad de potencia
Potencia ampliable por punto de recarga gracias al equipamiento flexible de los armarios de sistema y a la conexión de los módulos de potencia
Funcionamiento de parques de carga grandes, en el rango de megavatios, gracias a la interconexión de varios armarios de sistema
Integración óptima en instalaciones fotovoltaicas gracias a Maximum Power Point Tracking
