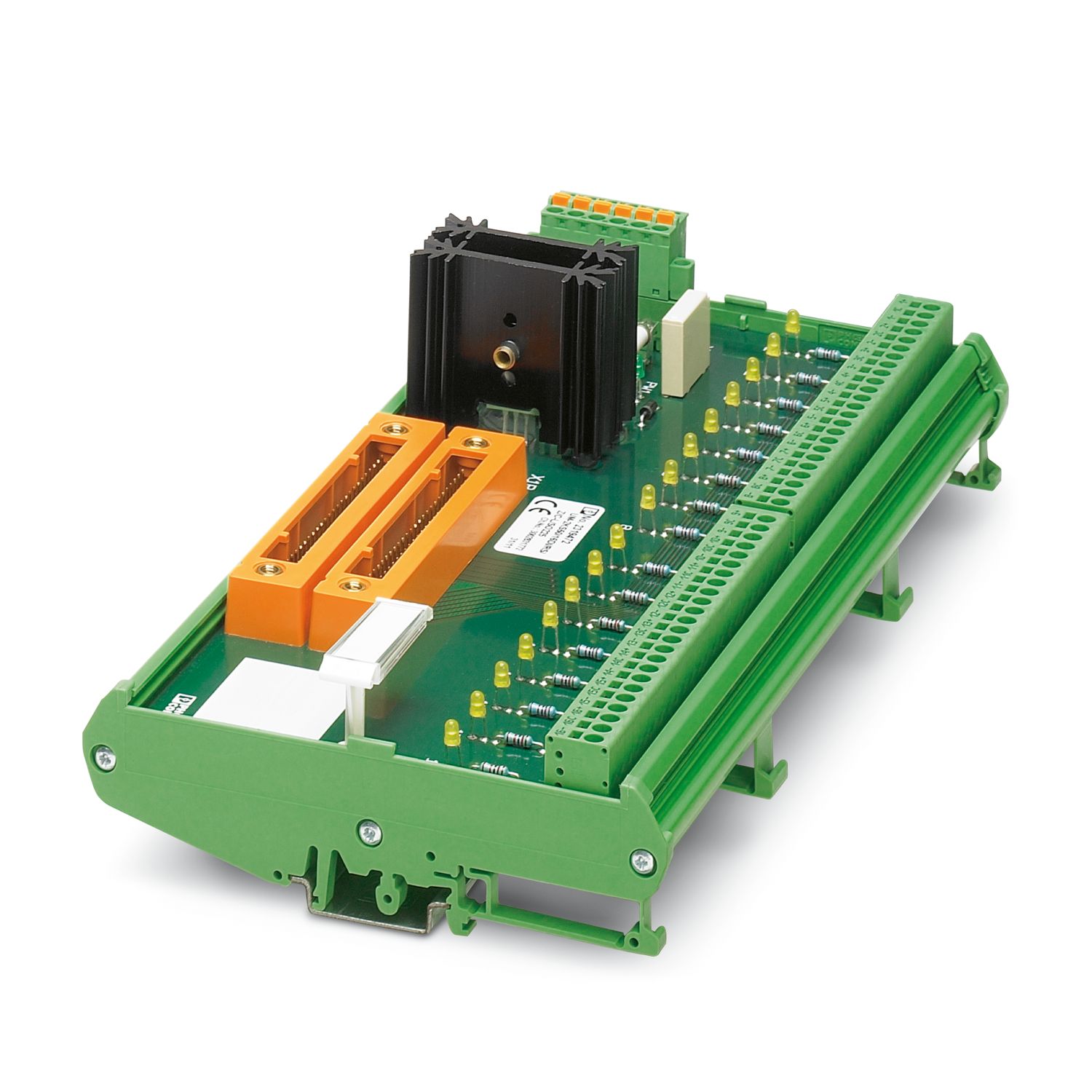

Módulo de entrada digital de 16 canales con conexión por resorte y alimentación de tensión redundante. Apto para tarjeta Yokogawa SDV 144.
Detalles de producto
Tipo de producto
Módulo de transmisión
Propiedades de aislamiento: Líneas de fuga y espacios de aire
Categoría de sobretensión
III
Grado de polución
2
Tensión nominal UN
30 V DC
Capacidad máx. de corriente por derivación
100 mA
Corriente suma de todas las derivaciones, máxima
2 A
Líneas de fuga y espacios de aire
Tensión de aislamiento de dimensionamiento
50 V
Tensión transitoria de dimensionamiento
0,8 kV (Aislamiento básico)
Sistema de control compatible YOKOGAWA ProSafe-RS
Tarjeta de E/S adecuada
SDV144
Nivel de campo
Tipo de conexión
Conexión por resorte
Número de polos
48
Sección de conductor rígido
0,2 mm² ... 4 mm²
Sección de conductor flexible
0,2 mm² ... 2,5 mm²
Sección de conductor AWG
24 ... 12
Nivel de control
Tipo de conexión
Yokogawa, compatible KS
Número de conexiones
2
Número de polos
50
Par de apriete
0,5 Nm
Alimentación
Tipo de conexión
Conexión por resorte
Número de conexiones
1
Número de polos
6
Sección de conductor rígido
0,2 mm² ... 2,5 mm²
Sección de conductor flexible
0,2 mm² ... 2,5 mm²
Sección de conductor AWG
24 ... 12
Indicación de estado disponible
sí
Dimensiones del artículo
Anchura
250,5 mm
Altura
126 mm
Profundidad
72 mm
Condiciones ambientales
Temperatura ambiente (servicio)
-20 °C ... 55 °C
Líneas de fuga y espacios de aire
Normas/especificaciones
DIN EN 50178
Tipo de montaje
Montaje sobre carril DIN
Posición de montaje
discrecional
Observación referente al funcionamiento
El control de tensión en el módulo no funciona en combinación con bornes para fusible HESILED preconectados con indicación luminosa integrada.
Observación referente al funcionamiento
Para el uso previsto deben respetarse las especificaciones de la guía de instalación (véanse las descargas). Para aplicaciones o uso con productos de otros fabricantes, deben respetarse además las especificaciones, indicaciones de seguridad y advertencias del fabricante correspondiente.
Código de artículo
2319472
Unidad de embalaje
1 Unidades
Cantidad mínima de pedido
1 Unidades
Clave de venta
DK2A8N
Clave de producto
DK2A8N
GTIN
4046356347501
Peso por unidad (incluido el embalaje)
582,2 g
Peso por unidad (sin incluir el embalaje)
0,567 g
Número de tarifa arancelaria
85369010
País de origen
DE
China RoHS
Environment friendly use period (EFUP)
EFUP-50
Encontrará una tabla de declaración RoHS de China relativa al artículo en la zona de descargas del artículo correspondiente, en el apartado "Declaración del fabricante". No se emite ninguna tabla de declaración RoHS de China ni se requiere en ninguno de los artículos con EFUP-E.
EU REACH SVHC
Indicación acerca de la sustancia candidata según REACH (n.º CAS)
Ninguna sustancia con una fracción de masa superior a 0,1 %
