UMK- 8 RM/MR-G24/ 1/PLC - Módulo activo - 2979469

Detalles de producto

Datos técnicos

Propiedades del artículo

Tipo de producto	Módulo de transmisión
Número de canales	8
Modo operativo	Tiempo de trabajo 100 %
Vida útil mecánica	2x 10⁷ periodicidades de cambio de estado
Dotación posible	Relé miniatura, REL-MR-G 24/1
Con dotación	sí
Propiedades de aislamiento
Categoría de sobretensión	III
Grado de polución	2

Propiedades eléctricas

Tensión de aislamiento de dimensionamiento	260 V AC
Tensión transitoria de dimensionamiento	2,5 kV (Aislamiento de base entre las pistas de los contactos de salida)
Tensión transitoria de dimensionamiento		4 kV (Aislamiento básico entre el circuito de corriente de entrada y las líneas de corriente del contacto de salida)
Sistema de control compatible SIEMENS S7-1500
Tarjeta de E/S adecuada	6ES7522-1BH00-0AB0
		6ES7522-1BH01-0AB0
		6ES7522-1BL00-0AB0
		6ES7522-1BL01-0AB0
		6ES7522-1BP00-0AA0
Sistema de control compatible ABB S800 I/O
Tarjeta de E/S adecuada	DO810
Tarjeta de E/S adecuada		DO840
Sistema de control compatible ALLEN-BRADLEY ControlLogix
Tarjeta de E/S adecuada	1756-OB32
Tarjeta de E/S adecuada		1756-OB16E
Sistema de control compatible ALLEN-BRADLEY PLC 5
Tarjeta de E/S adecuada	1771 OBN
Sistema de control compatible ALLEN-BRADLEY SLC 500
Tarjeta de E/S adecuada	1746 OB 32
Sistema de control compatible EMERSON DeltaV
Tarjeta de E/S adecuada	VE4002S1T1B3
		VE4002S1T2B3
		VE4002S1T2B3 Series 2
		VE4002S1T2B6
Sistema de control compatible GE-FANUC RX3i
Tarjeta de E/S adecuada	IC694MDL754
Sistema de control compatible HONEYWELL Experion PKS C200
Tarjeta de E/S adecuada	TC-ODD 321
Sistema de control compatible MITSUBISHI MELSEC L
Tarjeta de E/S adecuada	LY41PT1P
Tarjeta de E/S adecuada		LY42PT1P
Sistema de control compatible MITSUBISHI MELSEC Q
Tarjeta de E/S adecuada	QY81P
Tarjeta de E/S adecuada		QY82P
Sistema de control compatible SIEMENS S7-300 / ET 200 M
Tarjeta de E/S adecuada	CPU 313C-2DP
		CPU 314C-2DP
		CPU 314C-2PtP
		6ES7322-1BH01-0AA0
		6ES7322-1BL00-0AA0
		6ES7323-1BH01-0AA0
		6ES7323-1BL00-0AA0
		CPU 313C
		CPU 313C-2PtP
Sistema de control compatible SIEMENS S7-400
Tarjeta de E/S adecuada	6ES7422-1BL00-0AA0
Tarjeta de E/S adecuada		6ES7422-7BL00-0AB0

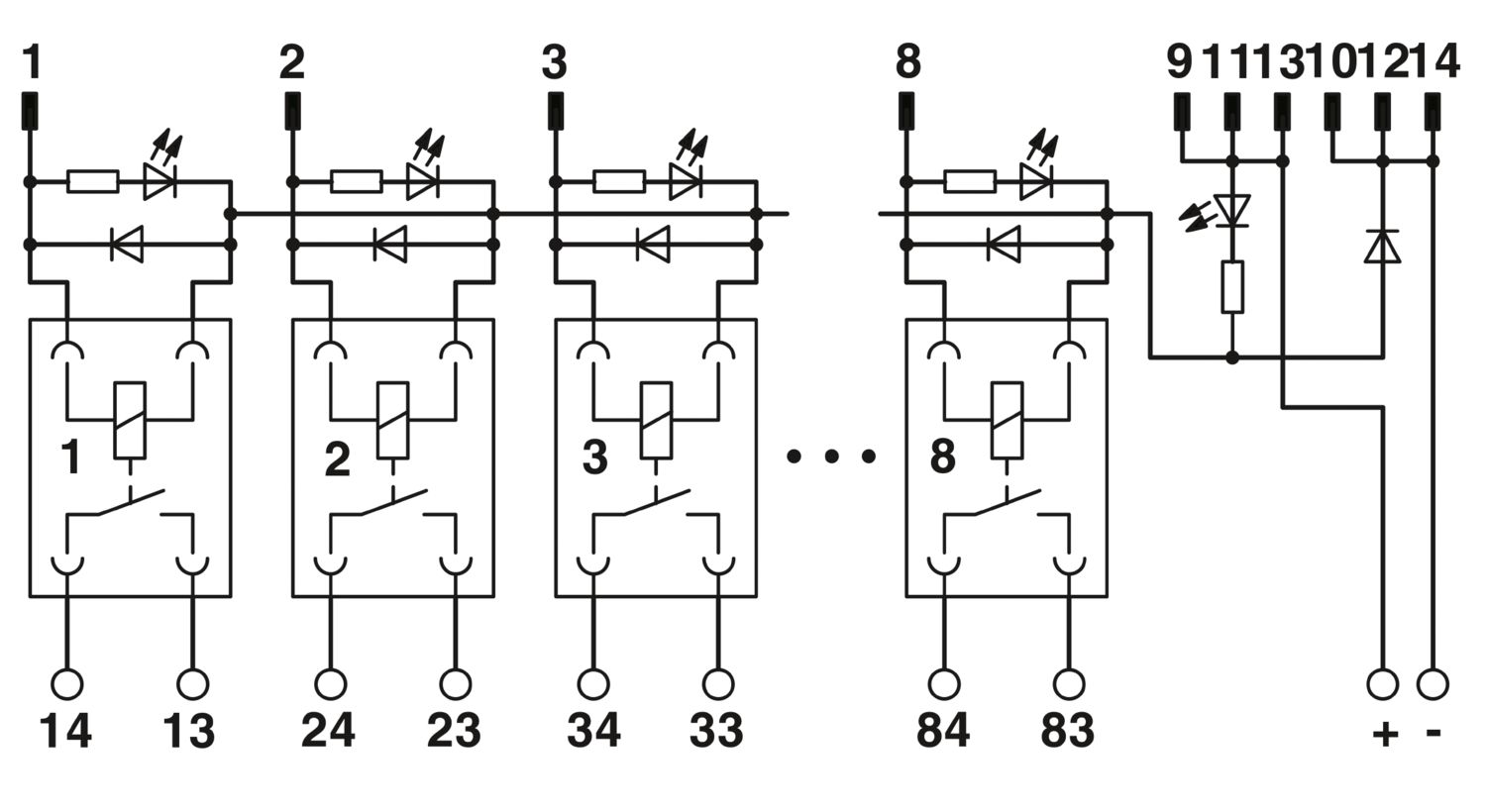

Datos de entrada

Tensión nominal de entrada U_N	24 V DC
Margen de tensión de entrada referido a U_N	0,8 ... 1,1
Rango de tensión de entrada	19,2 V DC ... 26,4 V DC
Corriente de entrada típica a U_N	6,5 mA
Tiempo de reacción típico	5 ms
Tiempo típico de apertura	15 ms
Circuito de protección	Diodo de libre circulación; Diodo de libre circulación
	Prot. contra inversión de polaridad; Diodo contra inv. de polaridad
Indicación de la tensión de servicio	LED verde
Indicación de estado/canal	LED amarillo

Datos de salida

Dotación posible	Relé miniatura, REL-MR-G 24/1
Conmutar
Tipo de conmutación del contacto	1 contacto abierto
Tipo de contacto de conmutación	Contacto doble
Material del contacto	AgNi, 5 µm dorado duro
Tensión de conmutación máxima	250 V AC
Tensión de conmutación máxima		125 V DC
Tensión mínima de activación	5 V
Corriente constante límite	3 A
Corriente de conexión máxima	5 A
Corriente de conmutación mínima	1 mA
Potencia de ruptura (carga óhmica) máxima	72 W (24 V DC)
		60 W (48 V DC)
		50 W (60 V DC)
		50 W (110 V DC)
		750 VA (250 V AC)
Detección de fallos (rotura de conductor/cortocircuito)	no

Datos de conexión

Nivel de control
Tipo de conexión	Espadín IDC/FLK
Número de conexiones	1
Número de polos	14
Paso	2,54 mm
Nivel de campo
Tipo de conexión	Conexión por tornillo
Longitud de pelado	6 mm
Rosca de tornillo	M3
Número de conexiones	16
Sección de conductor rígido	0,14 mm² ... 1,5 mm²
Sección de conductor flexible	0,14 mm² ... 1,5 mm²
Sección de conductor AWG	26 ... 14
Alimentación
Tipo de conexión	Conexión por tornillo
Longitud de pelado	6 mm
Rosca de tornillo	M3
Número de conexiones	1
Número de polos	2
Sección de conductor rígido	0,14 mm² ... 1,5 mm²
Sección de conductor flexible	0,14 mm² ... 1,5 mm²
Sección de conductor AWG	26 ... 14

Señalización

Indicación de estado disponible	sí

Dimensiones

Anchura	56,5 mm
Altura	77 mm
Profundidad	52,5 mm

Datos del material

Color	verde (RAL 6021)

Condiciones medioambientales y de vida útil

Condiciones ambientales
Índice de protección	IP00
Temperatura ambiente (servicio)	-20 °C ... 50 °C
Temperatura ambiente (almacenamiento / transporte)	-20 °C ... 70 °C

Normas y especificaciones

Normas/especificaciones	EN 61010-2-201
	IEC 60664

Montaje

Tipo de montaje	Montaje sobre carril DIN
Indicaciones de montaje	Alineables sin separación
Posición de montaje	discrecional

Notas

Observación referente al funcionamiento	Se debe tener en cuenta la capacidad de conmutación máxima de los réles empleados
Observación referente al funcionamiento	Los canales adyacentes no deben conectarse combinados con SELV/PELV ni tensiones peligrosas al contacto.
Observación referente al funcionamiento	Las salidas no son adecuadas para conectar distintos conductores de fase. La suma de las tensiones de conmutación empleadas en salidas colindantes no puede superar el valor de la tensión nominal de aislamiento
Observación referente al funcionamiento	Con las medidas adecuadas (p. ej. placas separadoras), deben cumplirse los requisitos necesarios en cuanto al aislamiento (aislamiento básico o aislamiento reforzado) con respecto a los módulos colindantes (en el carril).
Observación referente al funcionamiento	Para el uso previsto deben respetarse las especificaciones de la guía de instalación (véanse las descargas). Para aplicaciones o uso con productos de otros fabricantes, deben respetarse además las especificaciones, indicaciones de seguridad y advertencias del fabricante correspondiente.

Datos comerciales

Código de artículo	2979469
Unidad de embalaje	1 Unidades
Cantidad mínima de pedido	1 Unidades
Clave de venta	DK2191
Clave de producto	DK2191
GTIN	4017918130374
Peso por unidad (incluido el embalaje)	147,6 g
Peso por unidad (sin incluir el embalaje)	117,18 g
Número de tarifa arancelaria	85364190
País de origen	DE

Clasificaciones

Homologaciones

Approval Specification Data
	Tensión nominal U_N	Corriente nominal I_N	Sección AWG	Sección mm²
	24 V	3 A

Approval Specification Data
	Tensión nominal U_N	Corriente nominal I_N	Sección AWG	Sección mm²
	24 V	3 A

Environmental product compliance

EU RoHS
Cumple los requisitos de la Directiva RoHS	Sí
excepciones, si fueran conocida	6(c), 7(a), 7(c)-I
China RoHS
Environment friendly use period (EFUP)	EFUP-50 Encontrará una tabla de declaración RoHS de China relativa al artículo en la zona de descargas del artículo correspondiente, en el apartado "Declaración del fabricante". No se emite ninguna tabla de declaración RoHS de China ni se requiere en ninguno de los artículos con EFUP-E.
EU REACH SVHC
Indicación acerca de la sustancia candidata según REACH (n.º CAS)	Hexahydromethylphthalic anhydride (n.º CAS: No aplicable)
		Lead (n.º CAS: 7439-92-1)
SCIP	ef1dc788-193a-4192-a701-dfaf45c75706
