PLC-ASC-UI-OUT - Módulo analógico - 2906920

Notas

Observación referente al funcionamiento	Para el uso previsto deben respetarse las especificaciones de la guía de instalación (véanse las descargas). Para aplicaciones o uso con productos de otros fabricantes, deben respetarse además las especificaciones, indicaciones de seguridad y advertencias del fabricante correspondiente.

Propiedades del artículo

Tipo de producto	Módulo de ampliación
Familia de productos	PLC logic
Modo operativo	Tiempo de trabajo 100 %
Propiedades de aislamiento: Líneas de fuga y espacios de aire
Aislamiento	Aislamiento básico
Categoría de sobretensión	III
Grado de polución	2

Propiedades eléctricas

Líneas de fuga y espacios de aire
Tensión de aislamiento de dimensionamiento	50 V
Tensión transitoria de dimensionamiento	0,5 kV
Alimentación
Tensión de alimentación asignada del circuito de control U_S	24 V DC
Margen de tensión de alimentación de control de dimensionamiento, referido a U_S	0,8 ... 1,1
Corriente de alimentación de control de dimensionamiento I_S	≤ 28 mA
Circuito de protección	Prot. contra inversión de polaridad
	Prot. contra sobretensiones

Datos de entrada

Entrada digital
Tensión de accionamiento de dimensionamiento U_C	24 V DC
Corriente de accionamiento de dimensionamiento I_C	≤ 1 mA

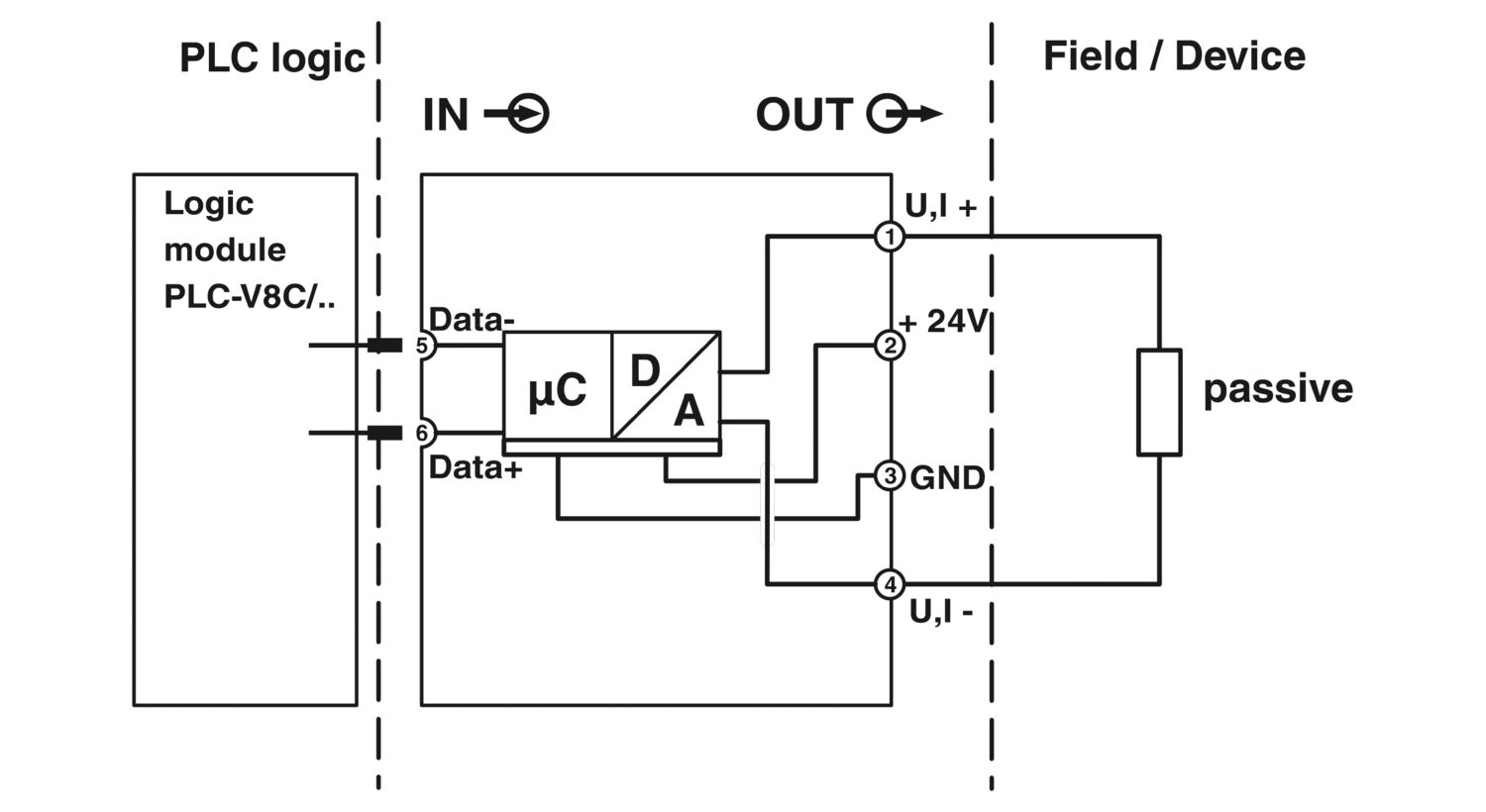

Datos de salida

Analógico
Denominación Salida	Salida analógica de tensión
Número de salidas	1
Señal de salida tensión	0 V ... 10 V
Señal de salida tensión		2 V ... 10 V
Tensión de salida máxima	12,3 V
Ripple	< 20 mV_PP
Carga/Carga de salida Salida de tensión	10 kΩ
Limitación de sobretensiones	> 33 V
Error de transmisión máximo	1 %
Resolución	10 Bit (escalado de 0 a 1000)
Circuito de protección	Prot. contra sobretensiones
Analógico
Denominación Salida	Salida analógica de corriente
Número de salidas	1
Señal de salida corriente	0 mA ... 20 mA
Señal de salida corriente		4 mA ... 20 mA
Corriente máxima de salida	24,6 mA
Carga/Carga de salida Salida de corriente	500 Ω (20 mA)
Limitación de sobretensiones	> 33 V
Error de transmisión máximo	1 %
Resolución	10 Bit
Circuito de protección	Prot. contra sobretensiones

Datos de conexión

Tipo de conexión	Conexión por tornillo
Longitud de pelado	8 mm
Rosca de tornillo	M3
Sección de conductor rígido	0,14 mm² ... 2,5 mm²
Sección de conductor flexible	0,14 mm² ... 2,5 mm²
	0,2 mm² ... 2,5 mm² (Puntera individual)
	2x 0,5 mm² ... 1,5 mm² (Puntera TWIN)
Sección de conductor AWG	26 ... 14
Par de apriete	0,45 Nm ... 0,55 Nm (Por lo general, estas bornas requieren un apoyo al conectar los conductores (sujetar con una mano, apoyar en la carcasa))

Señalización

Indicación de la tensión de servicio	LED verde
Indicación de errores	LED rojo

Dimensiones

Anchura	6,2 mm
Altura	80 mm
Profundidad	94 mm

Datos del material

Color	gris (RAL 7042)

Condiciones medioambientales y de vida útil

Condiciones ambientales
Índice de protección	IP20
Temperatura ambiente (servicio)	-20 °C ... 50 °C
Temperatura ambiente (almacenamiento / transporte)	-20 °C ... 70 °C

Homologaciones

CE
Certificado	Conformidad CE
UL, EE. UU. / Canadá
Marcado	UL 508 Listed

Normas y especificaciones

Líneas de fuga y espacios de aire
Normas/especificaciones	DIN EN 50178

Montaje

Tipo de montaje	Montaje sobre carril DIN
Indicaciones de montaje	Alineables sin separación
Posición para el montaje	discrecional

Código de artículo	2906920
Unidad de embalaje	1 Unidades
Cantidad mínima de pedido	1 Unidades
Clave de venta	DK2622
Clave de producto	DK2622
Página del catálogo	Página 431 (C-5-2017)
GTIN	4055626155517
Peso por unidad (incluido el embalaje)	79,6 g
Peso por unidad (sin incluir el embalaje)	50,3 g
Número de tarifa arancelaria	85389099
País de origen	DE

EU RoHS
Cumple los requisitos de la Directiva RoHS	Sí
excepciones, si fueran conocida	7(a), 7(c)-I
China RoHS
Environment friendly use period (EFUP)	EFUP-50 Encontrará una tabla de declaración RoHS de China relativa al artículo en la zona de descargas del artículo correspondiente, en el apartado "Declaración del fabricante". No se emite ninguna tabla de declaración RoHS de China ni se requiere en ninguno de los artículos con EFUP-E.
EU REACH SVHC
Indicación acerca de la sustancia candidata según REACH (n.º CAS)	Lead (n.º CAS: 7439-92-1)
SCIP	26eabfa5-a862-4366-b120-69a476bec974
