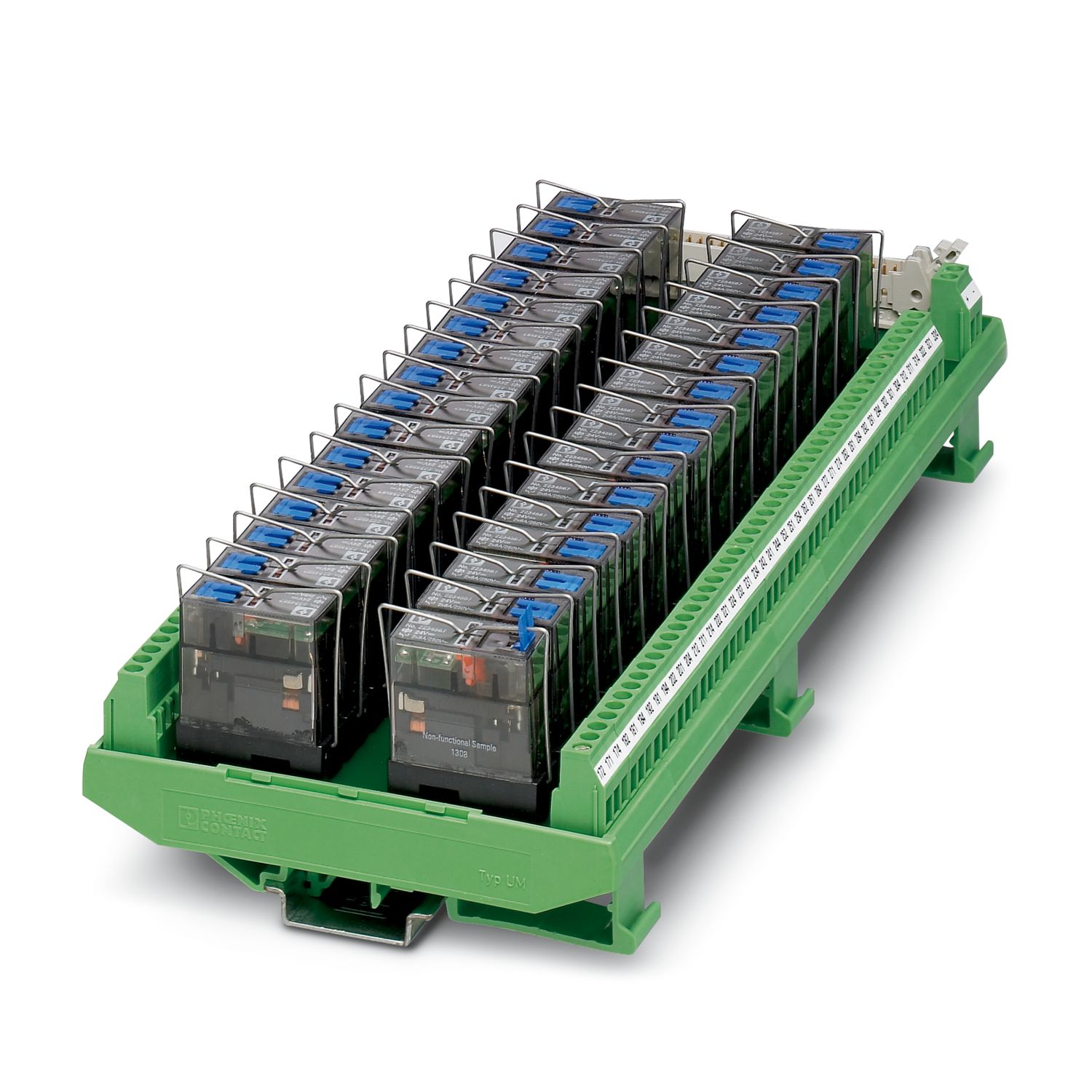

UM-32RM/KSR-G24/21/MS/PLC
-
Módulo activo
2900891
Módulo de salidas VARIOFACE, con 32 relés miniatura, 1 contacto conmutado respectivamente con funcionamiento manual inmovilizable, enchufado, para 24 V DC (incl. relé)
Detalles de producto
Tipo de producto | Módulo de transmisión |
Número de canales | 32 |
Modo operativo | Tiempo de trabajo 100 % |
Vida útil mecánica | 5x 106 periodicidades de cambio de estado |
Con dotación | sí |
Propiedades de aislamiento: Salida/Salida de líneas de fuga y distancias de aislamiento en aire | |
Categoría de sobretensión | III |
Grado de polución | 2 |
Salida/Salida de líneas de fuga y distancias de aislamiento en aire | |
Tensión de aislamiento de dimensionamiento | 260 V AC |
Tensión transitoria de dimensionamiento | 4 kV (Aislamiento de base entre las pistas de los contactos de salida) |
6 kV (Separación segura y aislamiento reforzado entre el circuito de entrada y las pistas de los contactos de salida) | |
Sistema de control compatible MITSUBISHI MELSEC Q | |
Tarjeta de E/S adecuada | QY82P |
Sistema de control compatible MITSUBISHI MELSEC L | |
Tarjeta de E/S adecuada | LY41PT1P |
LY42PT1P |
Tensión nominal de entrada UN | 24 V DC |

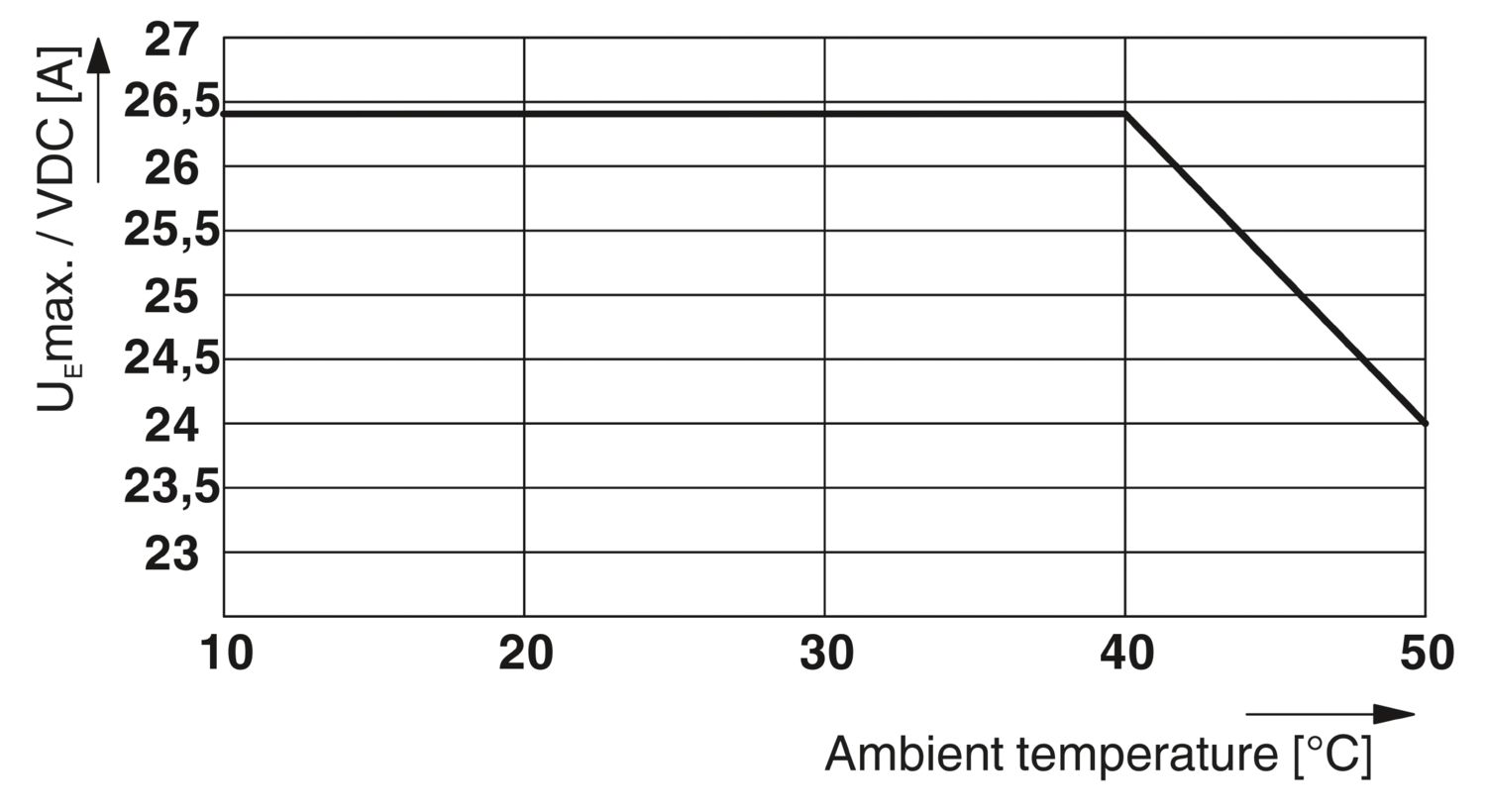

Margen de tensión de entrada referido a UN | 0,9 ... 1,1 (observar derating) |
Rango de tensión de entrada | 21,6 V DC ... 26,4 V DC |
Corriente de entrada típica a UN | 18 mA |
Tiempo de reacción típico | 9 ms |
Tiempo típico de apertura | 6 ms |
Circuito de protección | Diodo de rueda libre (integrado en relé) |
Indicación de la tensión de servicio | LED verde |
Indicación de estado/canal | LED amarillo (integrado en relé) |
Conmutar | |
Tipo de conmutación del contacto | 1 conmutador |
Tipo de contacto de conmutación | Contacto simple |
Material del contacto | AgNi |
Tensión de conmutación máxima | 250 V AC/DC |
Tensión mínima de activación | 12 V AC/DC |
Corriente constante límite | 5 A |
Corriente de conmutación mínima | 10 mA |
Potencia de ruptura (carga óhmica) máxima | 120 W (24 V DC) |
62 W (48 V DC) | |
48 W (60 V DC) | |
55 W (110 V DC) | |
66 W (220 V DC) | |
1250 VA (250 V AC) |
Nivel de control | |
Tipo de conexión | Espadín IDC/FLK |
Número de conexiones | 1 |
Número de polos | 50 |
Paso | 2,54 mm |
Nivel de campo | |
Tipo de conexión | Conexión por tornillo |
Longitud de pelado | 8 mm |
Rosca de tornillo | M3 |
Sección de conductor rígido | 0,2 mm² ... 4 mm² |
Sección de conductor flexible | 0,2 mm² ... 2,5 mm² |
Sección de conductor AWG | 24 ... 12 |
Alimentación | |
Tipo de conexión | Conexión por tornillo |
Longitud de pelado | 8 mm |
Rosca de tornillo | M3 |
Número de conexiones | 4 |
Sección de conductor rígido | 0,2 mm² ... 4 mm² |
Sección de conductor flexible | 0,2 mm² ... 2,5 mm² |
Sección de conductor AWG | 24 ... 12 |
Indicación de estado disponible | sí |
Anchura | 285,5 mm |
Altura | 112 mm |
Profundidad | 62 mm |
Color | verde (RAL 6021) |
Condiciones ambientales | |
Índice de protección | IP00 |
Temperatura ambiente (servicio) | -20 °C ... 50 °C |
Temperatura ambiente (almacenamiento / transporte) | -20 °C ... 70 °C |
Salida/Salida de líneas de fuga y distancias de aislamiento en aire | |
Normas/especificaciones | DIN EN 50178 |
IEC 60664 |
Tipo de montaje | Montaje sobre carril DIN |
Indicaciones de montaje | Alineables sin separación |
Posición para el montaje | discrecional |
Observación referente al funcionamiento | Para el uso previsto deben respetarse las especificaciones de la guía de instalación (véanse las descargas). Para aplicaciones o uso con productos de otros fabricantes, deben respetarse además las especificaciones, indicaciones de seguridad y advertencias del fabricante correspondiente. |
Código de artículo | 2900891 |
Unidad de embalaje | 1 Unidades |
Cantidad mínima de pedido | 1 Unidades |
Clave de venta | DK2191 |
Clave de producto | DK2191 |
Página del catálogo | Página 564 (C-7-2015) |
GTIN | 4046356545105 |
Peso por unidad (incluido el embalaje) | 1,372 kg |
Peso por unidad (sin incluir el embalaje) | 1,148 kg |
Número de tarifa arancelaria | 85369010 |
País de origen | DE |
UNSPSC
UNSPSC 21.0 | 39121432 |
EU RoHS | |
Cumple los requisitos de la Directiva RoHS | Sí (Ninguna excepción) |
China RoHS | |
Environment friendly use period (EFUP) |
EFUP-50
Encontrará una tabla de declaración RoHS de China relativa al artículo en la zona de descargas del artículo correspondiente, en el apartado "Declaración del fabricante". No se emite ninguna tabla de declaración RoHS de China ni se requiere en ninguno de los artículos con EFUP-E.
|
EU REACH SVHC | |
Indicación acerca de la sustancia candidata según REACH (n.º CAS) | Ninguna sustancia con una fracción de masa superior a 0,1 % |
Sus ventajas
Anchuras mínimas de sólo 92 mm (8 canales) o 285 mm (32 canales)
Relés miniatura enchufables con un contacto inversor y un accionamiento manual fijable
Indicador de tensión de alimentación (LED)
Indicación de diagnóstico y estado LED y diodo de libre circulación por pista de señale (integrado en el relé)
