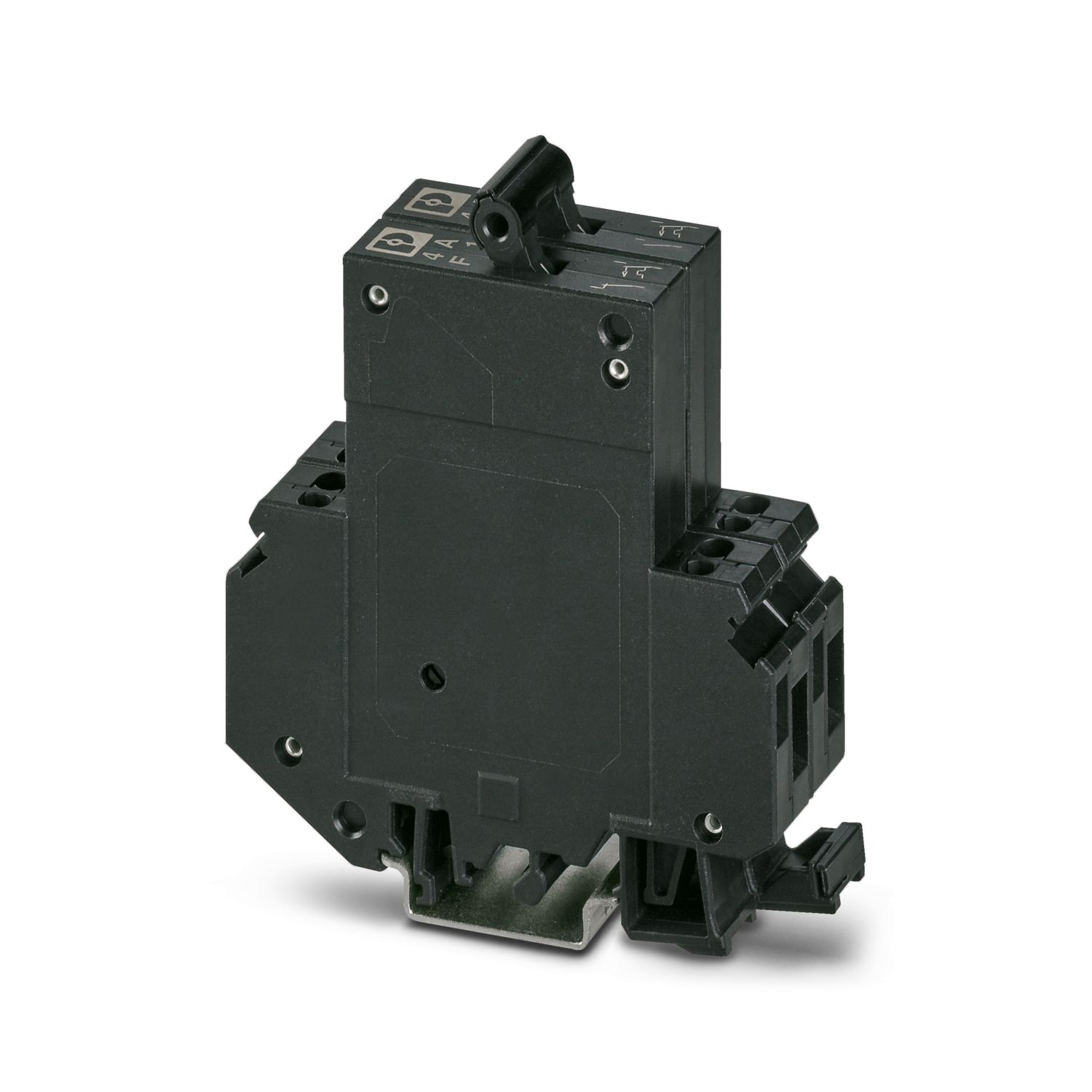

TMC 2 F1 120 4,0A - Interruptores de protección de aparatos magnetotérmico
0914840
Interruptor de protección termomagnético, de 2 polos, rápido, 1 contacto abierto y 1 contactos cerrados, con pie universal para el montaje sobre NS 32 o NS 35
Detalles de producto
Tipo de producto
Interruptores de protección de aparatos, termomagnéticos
Familia de productos
TMC
Construcción
Módulo para montaje sobre carril, de una pieza
Número de polos
2
Número de conexiones
4
Número de filas
2
Número de canales
1
Propiedades de aislamiento
Categoría de sobretensión
II
Grado de polución
2
Tipo de fusible
Fusible automático
Generalidades
Tensión nominal
65 V DC
Corriente asignada IN
4 A
Tensión transitoria de dimensionamiento
2,5 kV
Resistencia de aislamiento Riso
> 100 MΩ (500 VDC)
Circuito de corriente auxiliar
240 V AC / 1 A (inducc. mínima)
65 V AC / 1 A (inducc. mínima)
Tipo de disparo
TM (termomagnético)
Resistencia del equipo
0,12 Ω
Capcidad de ruptura asignada en cortocircuito Icn
400 A
2500 A (32 V DC)
Capacidad de ruptura en cortocircuito
2000 A (UL 1077: 65 V DC)
Rigidez dieléctrica
3000 V AC (Rango de accionamiento)
3000 V AC (Circuito principal a auxiliar)
1500 V AC (Polo a polo)
Periodicidades de cambio de estado máximas
10000 (En 1 x In, inductivas)
Fusible
F1 (rápido)
Tipo de conmutación del contacto
1 contacto abierto
1 contacto cerrado
Visualización/señal remota
Denominación Conexión
Contacto auxiliar
Tensión de servicio
240 V AC
65 V DC
Corriente de servicio
4 A AC (inducc. mínima)
Contacto principal
Rosca de tornillo
M3
Par de apriete
0,6 ... 0,8 Nm
Longitud de pelado
12 mm
Calibre macho
A3
Sección de conductor rígido
0,2 mm² ... 6 mm²
Sección de conductor AWG
24 ... 10 (Convertido según IEC)
Sección de conductor flexible
0,2 mm² ... 4 mm²
Sección de cable flexible (puntera sin manguito de plástico)
0,25 mm² ... 4 mm²
Sección de cable flexible (puntera con manguito de plástico)
0,25 mm² ... 2,5 mm²
2 conductores con la misma sección, rígidos
0,2 mm² ... 0,75 mm²
2 conductores con la misma sección, flexibles
0,2 mm² ... 0,75 mm²
2 conductores de igual sección, flexibles con puntera, sin manguito de plástico
0,25 mm² ... 1 mm²
2 conductores con la misma sección, flexibles con puntera TWIN con manguito de plástico
0,5 mm² ... 2,5 mm²
Corriente nominal
4 A
Tensión nominal
250 V AC
65 V DC
Contacto auxiliar
Rosca de tornillo
M3
Par de apriete
0,6 ... 0,8 Nm
Longitud de pelado
12 mm
Calibre macho
A1
Sección de conductor rígido
0,2 mm² ... 2,5 mm²
Sección de conductor AWG
24 ... 14 (Convertido según IEC)
Sección de conductor flexible
0,2 mm² ... 1,5 mm²
Sección de cable flexible (puntera sin manguito de plástico)
0,25 mm² ... 2,5 mm²
Sección de cable flexible (puntera con manguito de plástico)
0,25 mm² ... 1,5 mm²
2 conductores con la misma sección, rígidos
0,2 m² ... 0,75 m²
2 conductores con la misma sección, flexibles
0,2 m² ... 0,75 mm²
2 conductores de igual sección, flexibles con puntera, sin manguito de plástico
0,25 mm² ... 0,5 mm²
2 conductores con la misma sección, flexibles con puntera TWIN con manguito de plástico
0,5 mm² ... 0,75 mm²
Corriente nominal
4 A
Tensión nominal
250 V AC
65 V DC
Contacto principal
Tipo de conexión
Conexión por tornillo
Rosca de tornillo
M3
Par de apriete
0,6 Nm ... 0,8 Nm
Longitud de pelado
12 mm
Sección de conductor flexible
0,2 mm² ... 4 mm²
Sección de conductor rígido
0,2 mm² ... 6 mm²
Sección de conductor AWG
24 ... 10
2 conductores con la misma sección, flexibles con puntera TWIN con manguito de plástico
0,5 mm² ... 2,5 mm²
Sección de conductor flexible con puntera, con manguito de plástico
0,2 mm² ... 2,5 mm²
Sección de conductor flexible con puntera, sin manguito de plástico
0,25 mm² ... 4 mm²
Contacto auxiliar
Tipo de conexión
Conexión por tornillo
Rosca de tornillo
M3
Par de apriete
0,6 Nm ... 0,8 Nm
Longitud de pelado
12 mm
Sección de conductor flexible
0,2 mm² ... 1,5 mm²
Sección de conductor rígido
0,2 mm² ... 2,5 mm²
Sección de conductor AWG
24 ... 14
Sección de conductor flexible con puntera, con manguito de plástico
0,25 mm² ... 1,5 mm²
Sección de conductor flexible con puntera, sin manguito de plástico
0,25 mm² ... 2,5 mm²
Anchura
25 mm
Altura
82,5 mm
Profundidad
96 mm
Color
negro (RAL 9005)
Clase de inflamabilidad según UL 94
V-2
Grupo material aislante
II
Material aislante
PA66
Datos mecánicos
Pared lateral abierta
No
Condiciones ambientales
Índice de protección
IP30 (Rango de accionamiento)
IP20 (Zona de conexión)
Temperatura ambiente (servicio)
-30 °C ... 60 °C
Comprobación de humedad
240 h, 95 % RH, 40 °C
Normas/disposiciones
EN 60934
Normas/disposiciones
UL 1077
Tipo de montaje
Carril simétrico: 35 mm
Código de artículo
0914840
Unidad de embalaje
3 Unidades
Cantidad mínima de pedido
1 Unidades
Clave de venta
CLA121
Clave de producto
CLA121
Página del catálogo
Página 282 (CL-2002)
GTIN
4017918009526
Peso por unidad (incluido el embalaje)
136,433 g
Peso por unidad (sin incluir el embalaje)
136,433 g
Número de tarifa arancelaria
85362010
País de origen
DE
ECLASS
ECLASS-13.0
27140401
ETIM
ETIM 9.0
EC003538
UNSPSC
UNSPSC 21.0
39121400
CSA
ID de homologación: 074317
UL Recognized
ID de homologación: FILE E 140459
EAC
ID de homologación: EAC-Zulassung
EAC
ID de homologación: RU C-DE.A*30.B01546
VDE Zeichengenehmigung
ID de homologación: 40029348
UAE-RoHS
ID de homologación: 23-10-88787
EU RoHS
Cumple los requisitos de la Directiva RoHS
Sí
excepciones, si fueran conocida
6(c)
China RoHS
Environment friendly use period (EFUP)
EFUP-25
Encontrará una tabla de declaración RoHS de China relativa al artículo en la zona de descargas del artículo correspondiente, en el apartado "Declaración del fabricante". No se emite ninguna tabla de declaración RoHS de China ni se requiere en ninguno de los artículos con EFUP-E.
